地下駐車場や電気室の前に、黄色い標識や黒い帯のついた標識が掲げられているのを見たことはありませんか。
二酸化炭素消火設備の標識は、令和４年の消防法施行規則の改正で、載せる内容と図まで決められました。
消防庁は令和４年12月12日、その標識の例の電子データを消防庁ホームページに掲載したと事務連絡で知らせています。
この記事では、消防予第573号のガイドラインと事務連絡をもとに、標識に何を表示するのかを解説します。
二酸化炭素消火設備の標識は、注意書きを貼っておけば足りるのではないですか。
規則は、文言だけでなく日本産業規格の図まで表示するよう求めています。
図まで決まっているなら、どう作ればよいのか迷います。
消防庁が標識の例を出しています。
大きさや色まで確認していきましょう。

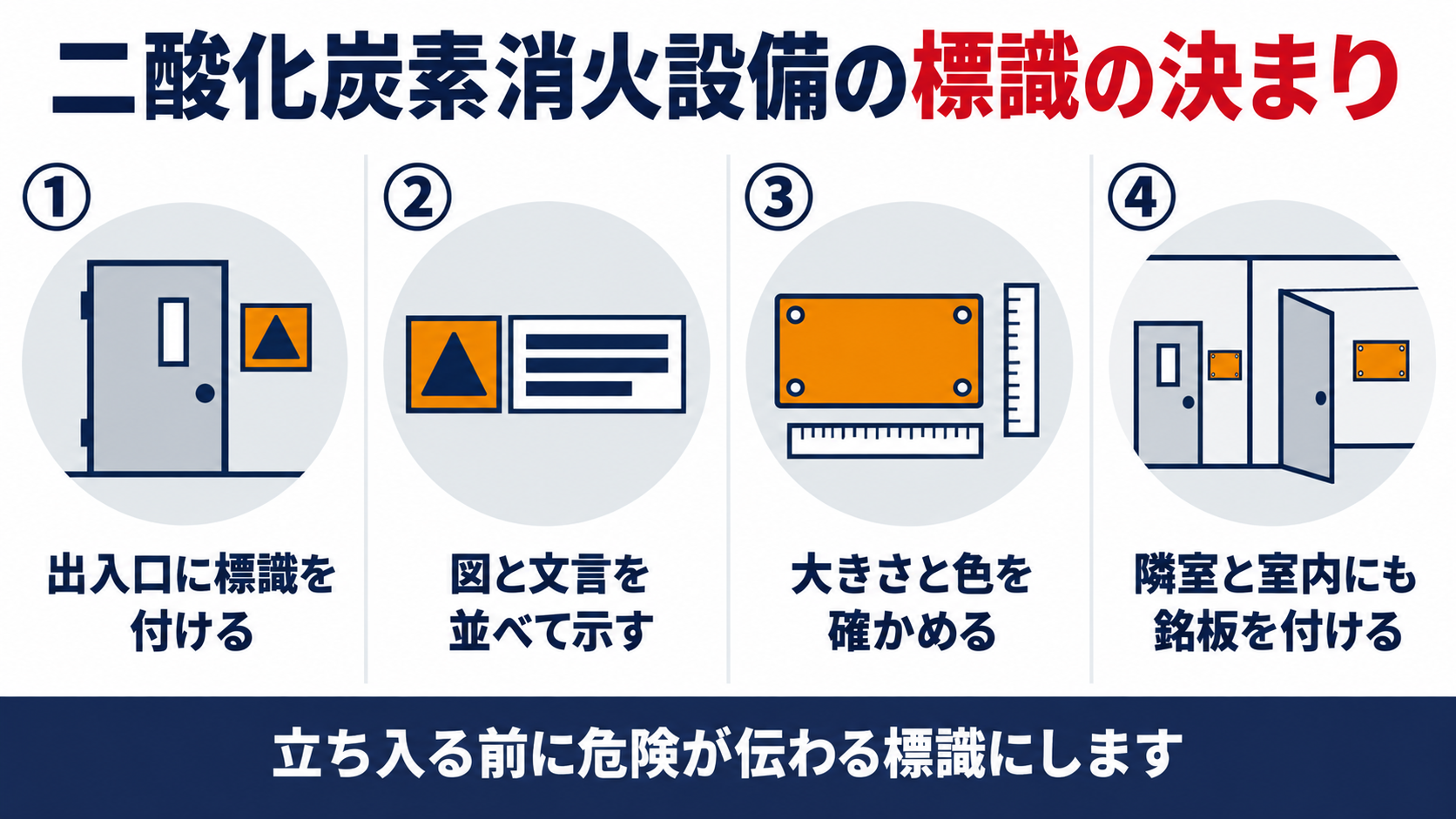

- 規則第19条第５項第19号イ(ホ)は、貯蔵容器を設ける場所と防護区画の出入口等に、危害のおそれと立入禁止の文言、日本産業規格の図を表示した標識を設けるよう定めています。
- 標識の図は、日本産業規格Ａ8312（2021）の図Ａ．１で、一辺が0.3メートル以上のものに限られます。
- 消防予第573号のガイドラインは、標識の例として、縦30センチメートル以上・横30センチメートル以上の図１と、黄色地に黒文字の図２を示しています。
- 防護区画に隣接する部分の出入口と防護区画の中には、注意銘板を設ける例も示されています。
- 令和４年12月12日の事務連絡で、標識の例の電子データが消防庁ホームページに掲載されました。
▼
二酸化炭素消火設備の標識はなぜ規則と通知で決められたのか
消防庁予防課長が出した消防予第573号は、その検討結果をガイドラインとしてまとめたものです。
令和２年12月から令和３年４月にかけて、全域放出方式の二酸化炭素消火設備に係る死亡事故が相次ぎました。
検討部会の結果を踏まえて、消防庁は令和４年11月24日に、ガイドラインを通知で示しています。
このガイドラインの第９「標識等について」が、標識の例を扱う部分です。
そのあと令和４年12月12日の事務連絡で、標識の例の電子データが消防庁ホームページに掲載されました。
標識は、事故が続いたことをきっかけに整えられたのですね。
はい。
通知は誤放出による人的被害のリスクを減らすためのものだと述べています。
規則は標識にどんな事項と図を求めているのか
文言が２つと、日本産業規格の図が必要です。
二酸化炭素を貯蔵する貯蔵容器を設ける場所及び防護区画の出入口等の見やすい箇所に、次の（１）及び（２）に定める事項並びに日本産業規格Ａ八三一二（二〇二一）の図Ａ．１（一辺の長さが〇・三メートル以上のものに限る。）を表示した標識を設けること。
（１）二酸化炭素が人体に危害を及ぼすおそれがあること。
（２）消火剤が放射された場合は、当該場所に立ち入ってはならないこと。ただし、消火剤が排出されたことを確認した場合は、この限りでない。
場所は、二酸化炭素を貯蔵する貯蔵容器を設ける場所と、防護区画の出入口等の見やすい箇所です。
文言は、二酸化炭素が人体に危害を及ぼすおそれがあることと、消火剤が放射された場合は立ち入ってはならないことの２つです。
図は、日本産業規格Ａ8312（2021）の図Ａ．１で、一辺の長さが0.3メートル以上のものに限られます。
ただし書きにあるとおり、消火剤が排出されたことを確認した場合は、立入禁止の対象から外れます。
貯蔵容器のある部屋にも、防護区画の出入口と同じ標識が必要なのですか。
規則は貯蔵容器を設ける場所と防護区画の出入口等の両方を挙げています。
標識の例１と例２はどんな大きさと色なのか
図が中心の例と、文言が中心の例の２種類です。
| 項目 | 標識の例１（図１） | 標識の例２（図２） |
|---|---|---|
| 内容 | 日本産業規格Ａ8312（2021）の図Ａ．１の標識 | 危害のおそれと、放出された場合の立入禁止を記載した標識 |
| 大きさ | 縦30センチメートル以上、横30センチメートル以上 | 縦20センチメートル以上、横30センチメートル以上 |
| 地色 | 白色 | 黄色 |
| 文字の色 | 「CO２」と「二酸化炭素 CARBON DIOXIDE」は黒色、「危険」と「DANGER」は黄色 | 黒色 |
| 事務連絡が示す出力サイズ | Ａ３（Ａ３で出せない場合は、Ａ４の４分割版をのりしろで貼り合わせる） | Ａ４ |
※消防予第573号別紙１のガイドライン第９と、令和４年12月12日の事務連絡の別紙から作成。図１の人は黒色、煙は黄色、シンボルは黄地に黒枠と黒の感嘆符とされています。
図１は日本産業規格の図の標識で、図２は文言で危険を伝える標識です。図２に書かれている文言は、次のとおりです。
「この室は、二酸化炭素消火設備が設置されています。消火ガスを吸い込むと死傷のおそれがあります。消火ガスが放出された場合は入室しないこと。室に入る場合は、消火ガスが滞留していないことを確認すること。」
これは、規則が求める危害のおそれと放出された場合の立入禁止、さらにただし書きの排出確認に対応した内容と読めます。
図１と図２は、両方掲げなければならないのですか。
ガイドラインは「次図の例によること」と書いています。
細かい扱いは所轄の消防署に確認してください。
隣室と防護区画の中にはどんな注意銘板を付けるのか
どちらも、あわせて図１を設けることが望ましいとされています。
| 設ける場所 | 大きさと色 | 文言の例 |
|---|---|---|
| 防護区画に隣接する部分の出入口 | 縦20センチメートル以上、横30センチメートル以上。黄色地に黒文字 | 「危険 ここは、隣室に設置された二酸化炭素消火設備の消火ガスが流入するおそれがあり、吸い込むと死傷のおそれがあります。消火ガスが放出された場合は、退避すること。近づく場合は、消火ガスが滞留していないことを確認すること。」 |
| 防護区画の中 | 縦27センチメートル以上、横48センチメートル以上。黄色地に黒文字 | 「危険 ここには、二酸化炭素消火設備が設置されています。消火ガスを吸い込むと死傷のおそれがあります。消火ガスを放出する前に退避指令の放送を行います。放送の指示に従い室外へ退避すること。」 |
※消防予第573号別紙１のガイドライン第９の１(２)と２の図から作成。
隣室の出入口には流入への注意を、防護区画の中には退避の指示を書く例が示されています。隣接する部分の銘板は、消火ガスが流入するおそれを伝え、放出されたら退避すること、近づくなら滞留がないか確認することを求めています。
防護区画の中の銘板は、放出の前に退避指令の放送を行うこと、放送の指示に従って室外へ退避することを書いています。
この２つは、規則が直接定める標識ではなく、ガイドラインが「例によること」として示した銘板です。
隣の部屋にも、消火ガスが流れ込むおそれがあるのですね。
はい。
隣接する部分の出入口にも、退避を促す銘板の例が示されています。
明日から標識のなにを確認すればよいのか
ガイドラインは、既存の設備でもできる範囲で安全対策を充実させることが望ましいとしています。
- 貯蔵容器を設ける場所と、防護区画の出入口等の見やすい箇所に、標識があるか
- 標識に、危害のおそれと立入禁止の文言が表示されているか
- 日本産業規格Ａ8312（2021）の図Ａ．１が、一辺0.3メートル以上で表示されているか
- 隣接する部分の出入口と防護区画の中に、注意銘板の例に沿った表示があるか
- 標識の電子データを消防庁ホームページから出力し、Ａ３で出せない場合は４分割版を貼り合わせているか
規則は、貯蔵容器を設ける場所と防護区画の出入口等に標識を求めています。
標識の例の電子データは、消防庁のホームページで入手できます。
古い注意書きしか掲げていない場合は、図と２つの文言が入っているかを見てください。
不足があるときは、設備の設置業者や所轄消防署に相談して、表示を整えましょう。
標識の場所と中身を、順に確認すればいいんですね。
はい。
貯蔵容器の場所と出入口から見ていきましょう。
