非常電源専用受電設備の機器点検では、変圧器や開閉器だけでなく、もっと細かな部品まで確認します。
ヒューズ類の種類や容量、継電器の端子の緩み、結線接続の締付部、耐震措置のアンカーボルトまで対象は広がります。
なかには予備品として備えるヒューズや電球、回路図や取扱説明書の有無を確認する項目もあります。
この記事では、非常電源専用受電設備の機器点検のうち、ヒューズ類から予備品等までの点検基準を確認します。
非常電源専用受電設備の点検は、大きな機器を見れば十分だと思っていました。
実はヒューズ類や継電器のような小さな部品も対象です。
まずはヒューズ類の点検から見ていきましょう。
小さな部品まで点検するとは知りませんでした。
はい、結線接続や耐震措置も確認します。
順番に確認していきましょう。

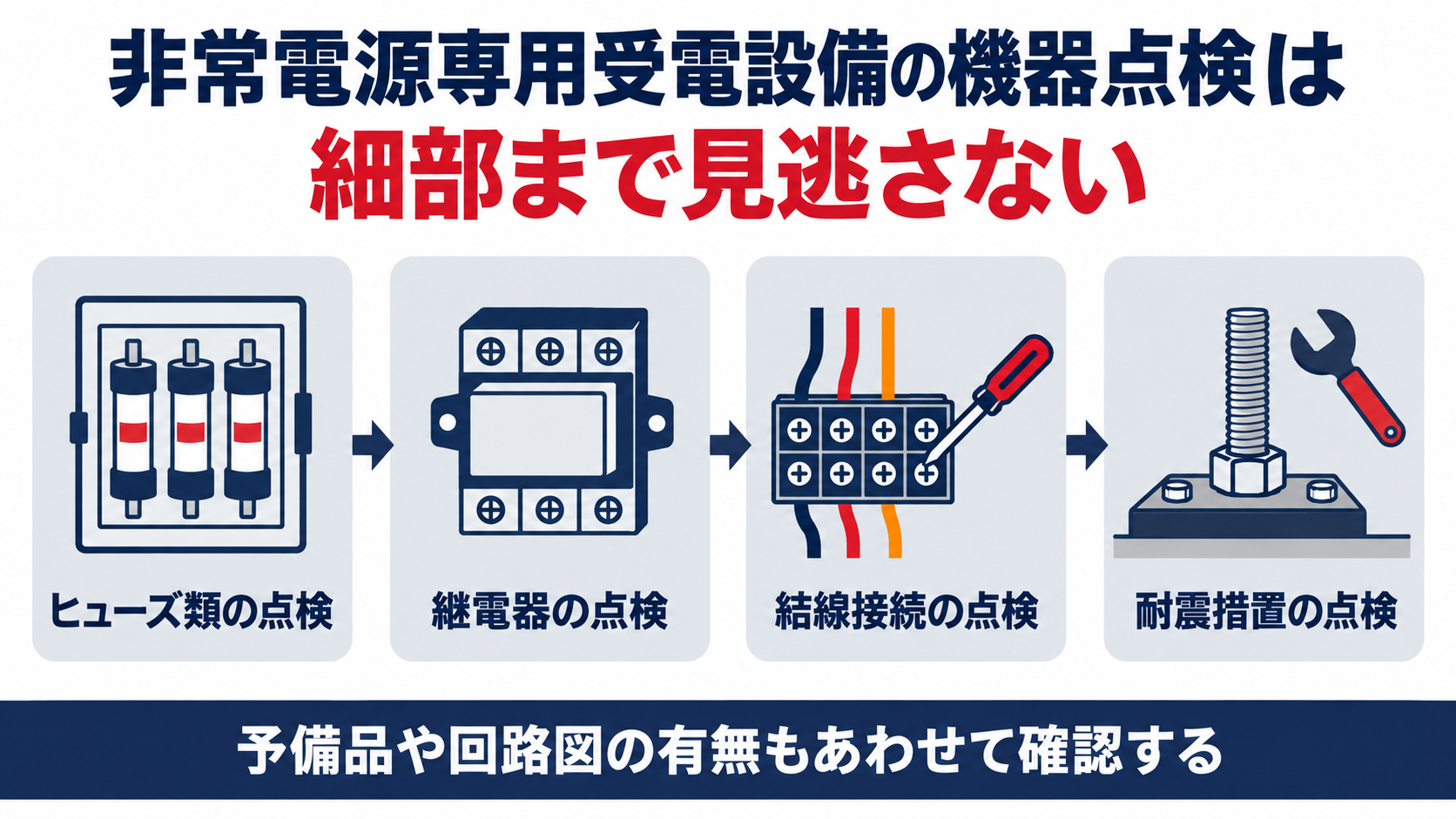

- ヒューズ類（低圧のものに限る）は、損傷、溶断等がなく、所定の種類及び容量のものが使用されていることを確認します。
- 継電器（低圧のものに限る）は、端子の緩み、脱落、接点の焼損等がないことと、設定値が適正で機能が正常であることを確認します。
- 結線接続は、引込みケーブルの端末処理部や機器の端子部に異常がないことを目視及びドライバー等で確認します。
- 耐震措置は、アンカーボルト等に変形、損傷、著しい腐食、ナットの緩み等がないことを確認します。
- 予備品等（低圧のものに限る）は、ヒューズや電球等の予備品、回路図や取扱説明書等が備えてあることを確認します。
▼

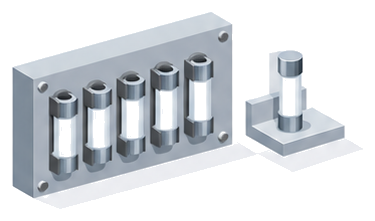

ヒューズ類の点検ではなぜ種類と容量まで確認するのか
低圧のものに限り、損傷や溶断の有無だけでなく種類と容量も見ます。
対象は低圧のものに限られます。
溶断していれば一見して分かりますが、種類や容量の違いは外観だけでは気づきにくいこともあります。
決められた仕様と異なるヒューズを使うと、本来の保護機能が働かないおそれがあります。
低圧のヒューズ類まで、点検で確認するんですね。
はい、種類や容量も確認します。
次は継電器を見てみましょう。

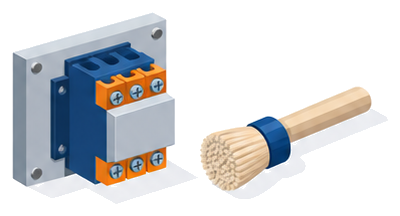

継電器の点検ではなぜ端子の緩みまで目視するのか
低圧のものに限り、端子の状態と設定値をあわせて見ます。
接点の焼損は、過電流が流れた跡である可能性があります。
ほこりの付着も、放置すると誤作動の原因になることがあります。
端子の緩みをそのままにすると、必要なときに正しく作動しないおそれがあります。
継電器は、端子だけでなく設定値まで見るんですね。
はい、設定値も確認します。
次は結線接続を見てみましょう。

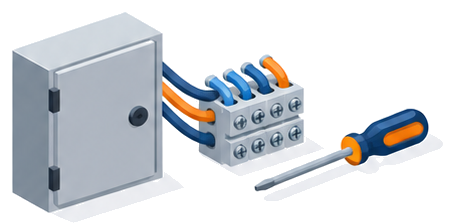

結線接続の点検ではなぜドライバーを使って確認するのか
ケーブルの端末から締付部まで、見る範囲は広くなります。
端子部の緩みや変色、過熱は、接続不良のサインになることがあります。
充電部にカバー又はテープ巻が施され、露出していないことも欠かせない項目です。
締付部の緩みを放置すると、発熱や発火の原因になるおそれがあります。
ドライバーまで使って確認するとは思いませんでした。
はい、締付部や充電部も確認します。
次は耐震措置を見てみましょう。

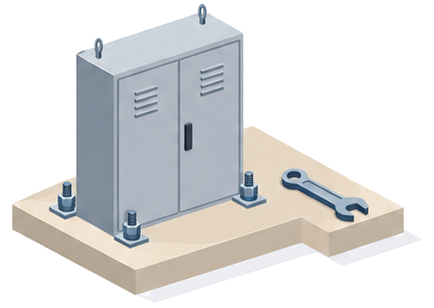

耐震措置の点検ではなぜアンカーボルトのナットまで見るのか
目視だけでなくスパナ等も使って確認します。
アンカーボルトは、設備を床や壁に固定する役割を持っています。
ナットの緩みは目視だけでは分かりにくく、スパナで確かめることもあります。
地震の際に設備が転倒や移動をしないよう、固定の状態を日頃から確認しておく項目です。
アンカーボルトの緩みまで、点検の対象なんですね。
はい、ナットの緩みも確認します。
最後に予備品等を見てみましょう。

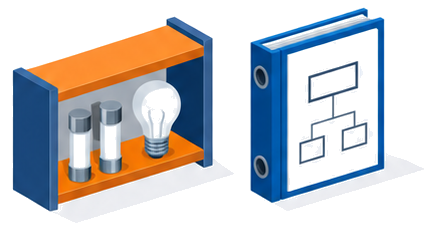

予備品等の点検ではなぜ回路図や取扱説明書まで確認するのか
低圧のものに限り、物品の有無を目視で確認します。
予備品が備えてあれば、交換が必要なときにすぐ対応できます。
回路図や取扱説明書は、故障時の原因調査や修理の際に役立ちます。
ヒューズ類から予備品等まで、機器点検は小さな部品も見落とさない作業の積み重ねです。
予備品や説明書も、立派な点検項目なんですね。
はい、予備品と資料も確認します。
最後に整理しましょう。
よくある質問
まとめ
ヒューズ類から予備品等まで、確認してみます！
はい、機器点検の範囲を押さえておけば安心です。
