準特定屋外タンク貯蔵所の基礎と地盤の数値基準｜地下水位との間隔と液状化判定の照査

準特定屋外タンク貯蔵所の基礎と地盤は、条文と告示だけを追っても具体的な数値にたどり着きにくい領域です。
地下水位との間隔をどこまで詰められるのか、締め固めの程度をどう示せばよいのか。
平成11年6月15日付けの消防危第58号は、こうした現場で数字が要る場面について運用の形で答えを並べています。
この記事で扱うのは、数値がそのまま可否を分ける論点です。

▼

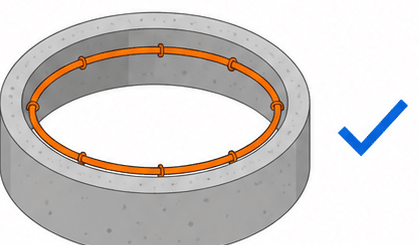

一体構造の鉄筋コンクリートリング基礎とは何を指すか

液状化のおそれのある地盤に設置できる基礎構造として、側板直下に設置された一体構造の鉄筋コンクリートリング基礎があります。
問題は「一体構造」という言葉です。
現場では既製のコンクリートブロックを円形に並べる工法もあり、それが該当するのかどうかで判断が割れます。 判断の軸は形状ではなく鉄筋の連続性です。
外から見て輪になっていても、鉄筋が途切れていれば一体構造とは呼べません。
ブロック構造は該当しないとされています。
リング基礎は、タンクの荷重で外側に開こうとする力を円周方向の鉄筋が引張で受け止める仕組みです。鉄筋が連続していなければその機能が働かない、という理屈が背景にあると読めます。

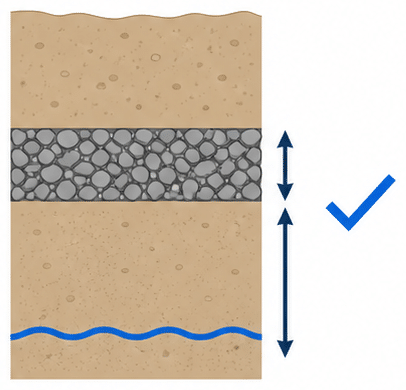

砕石層を設けた場合に地下水位との間隔を詰められる条件

盛土基礎については、上面と地下水位との間隔を2メートル以上確保することとされています。
地下水位の高い敷地では、この2メートルが計画の成否を決めます。
ここに緩和の運用が示されました。 条件は2つで、しかも「かつ」で結ばれています。
砕石層の厚さが1メートル以上あること、そしてその砕石層の平板載荷試験値が20kgf/c㎡以上であること。
厚さと平板載荷試験値の両方が条件です。
厚く敷いただけでは足りず、締め固めの結果を試験値で示す必要があります。逆にいえば、試験の段取りを設計段階で織り込んでおけば、地下水位の制約を1メートル分ほどけることになります。

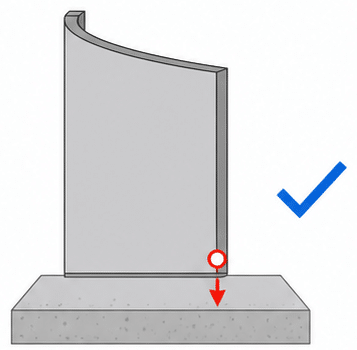

計算沈下量はどこで算定し支持力はどの面で確認するか

沈下量は、どの点で算定するかによって数値が変わります。
タンクの中心か、基礎の縁か、それとも側板の位置か。
運用は算定位置を明示しています。 あわせて、支持力を確認する面についても示されています。 側板下端部での沈下量を計算します。
支持力のほうは、原則が基礎構造底面で、地盤改良を行った場合には改良底面も加わります。
置き換え工法を採る場合、確認する面が1つ増えると考えておく必要があります。

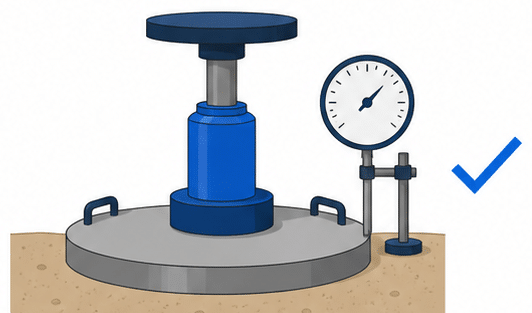

良く締め固められた砕石と砂の強度はどの程度か

基準や通知には「良く締め固められた砕石」「砂」といった表現が出てきます。
文言だけでは、どこまで締め固めれば良く締め固めたことになるのかが分かりません。
運用はこれを試験値に置き換えました。 砕石が20kgf/c㎡程度、砂が10kgf/c㎡程度です。
締め固めの程度が数値で示されています。
前の項目で出てきた砕石層の20kgf/c㎡以上という条件と同じ水準の数値が並んでいる点にも注目できます。
なお、こちらは「程度」という表現である一方、砕石層の緩和条件のほうは「以上」と書き分けられています。どちらの場面の数値なのかを取り違えないよう注意が要ります。

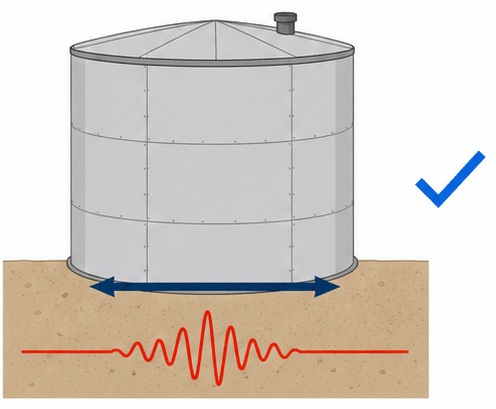

液状化判定資料の照査と地盤の種別が不明な場合

液状化判定の資料が想定している震度が妥当かどうかを照査する場面があります。
何と突き合わせればよいのか、そして手元に地盤の種別の情報がないときにどうするのか。 前段は、照査の相手方を設計水平震度に定めたものです。
実務で効くのは後段でしょう。
地盤の種別が不明なら200ガルと考えます。
既設タンクや古い資料しか残っていない案件では、地盤の種別が確定できないことがあります。そこで作業が止まらないよう、置いてよい数値が示されているわけです。

よくある質問

まとめ

参考・出典

• 危険物規制事務に関する執務資料（屋外タンク貯蔵所及び一般取扱所関係）の送付について〔抄〕（平成11年6月15日 消防危第58号 危険物規制課長から各都道府県消防主管部長あて）別紙 屋外タンク貯蔵所関係 準特定屋外タンク貯蔵所関係 問2・問3・問4
• 準特定屋外タンク貯蔵所に係る技術基準等に関する運用について（平成11年3月30日付け消防危第27号）別紙3 準特定屋外タンク貯蔵所の適合確認計算書
• 危険物の規制に関する技術上の基準の細目を定める告示第4条の22の2
• 危険物の規制に関する規則第20条の3の2第2項第2号ロ
• 消防実務六法 質疑応答編

※本記事は公表されている法令および通達に基づく一般的な解説です。個別の施設についての適用は、所轄の消防機関にご確認ください。
