自動火災報知設備の受信機はどの建物にも同じものを置いてよいのか｜延べ面積で決まる種別と置ける台数の上限を解説

自動火災報知設備の受信機は、建物のどこかの壁に必ず一つは取り付けられています。
立入検査では消防職員がその前に立ち、表示窓の数やスイッチの位置を見ていきます。
ところが受信機には等級があり、建物の広さによっては置いてはいけないものがあります。
受信機は種類も台数も取り付ける高さも省令が決めています。

うちのビルの受信機は去年テナントが増えてから２台になりました。
これは置いてよいものなのでしょうか。

受信機の台数には上限があります。
等級によっては２台までと決まっていますよ。

受信機に等級があるというのは初めて聞きました。
どれも同じ箱に見えていました。

一級と二級と三級があります。
建物の広さで置けるものが変わります。

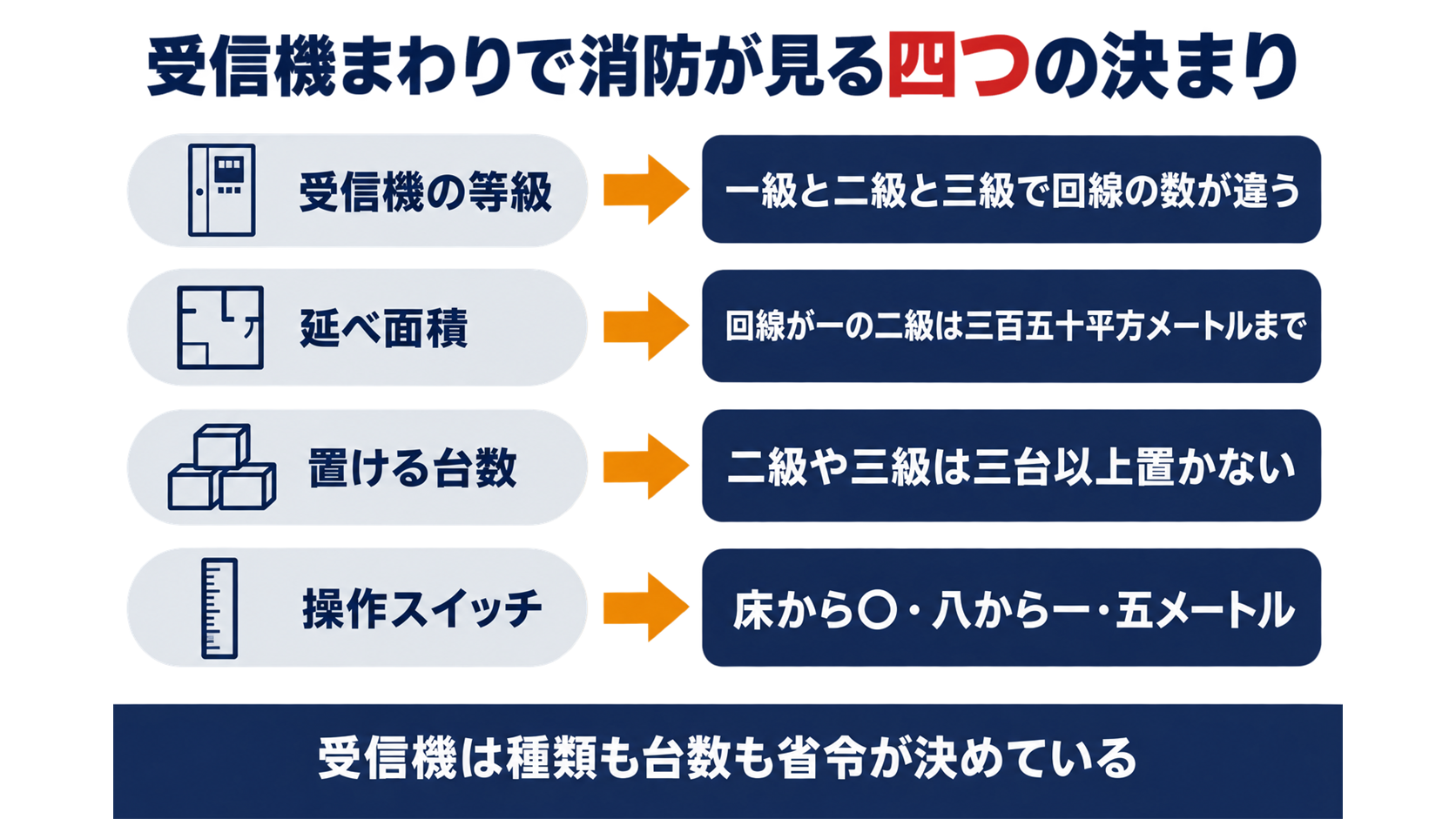

この記事の結論

受信機には一級と二級と三級の等級があり、接続することができる回線の数が違う
回線が１つのＰ型二級受信機は延べ面積が350平方メートルを超える建物には設けられない
Ｐ型三級受信機は延べ面積が150平方メートルを超える建物には設けられない
等級の低い受信機は一の防火対象物につき三台以上設けられず置けるのは２台まで
受信機の操作スイッチは床面から0.8メートル以上1.5メートル以下の箇所に設ける

▼

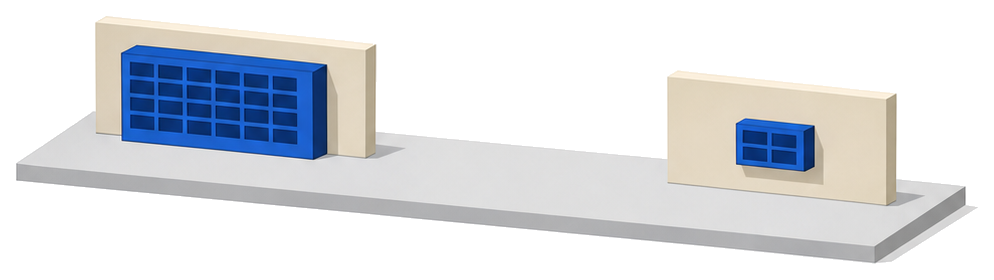

自動火災報知設備の受信機はどれも同じものなのか

受信機は感知器や発信機からの火災信号を受けて、建物の関係者に火災を知らせる装置です。
外から見ると同じ箱に見えますが、法令の上では機能ごとに等級が分かれています。

受信機に係る技術上の規格を定める省令（昭和56年自治省令第19号）第８条（抜粋）
第１項（Ｐ型一級受信機）第一号　火災表示の作動を容易に確認することができる装置（以下「火災表示試験装置」という。）及び終端器に至る信号回路の導通を回線ごとに容易に確認することができる装置（以下「導通試験装置」という。）による試験機能を有し、（略）
第２項（Ｐ型二級受信機）第一号　接続することができる回線の数は五以下であること。
第３項（Ｐ型三級受信機）第一号　接続することができる回線の数は一であること。

等級で回線の数が違います。
Ｐ型二級受信機は接続することができる回線が五以下、Ｐ型三級受信機は一だけと規格の省令が決めています。
消防法施行規則第24条第二号イは、受信機を作動した警戒区域を表示できるものと定めているので、回線が少なければ表示できる区域も少なくなります。
Ｐ型一級受信機だけは導通試験装置を備え、終端器までの配線がつながっているかを回線ごとに確かめられます。
つまり受信機は建物の規模に合わせて選ぶもので、どれを付けてもよいわけではありません。
まずは自分の建物の受信機がどの等級なのかを、盤の銘板か点検結果報告書で確かめてください。

盤の大きさが違うのはそういう理由だったのですね。

表示窓の数がそのまま回線の数です。
自分の建物の受信機がどれかを先に確かめましょう。

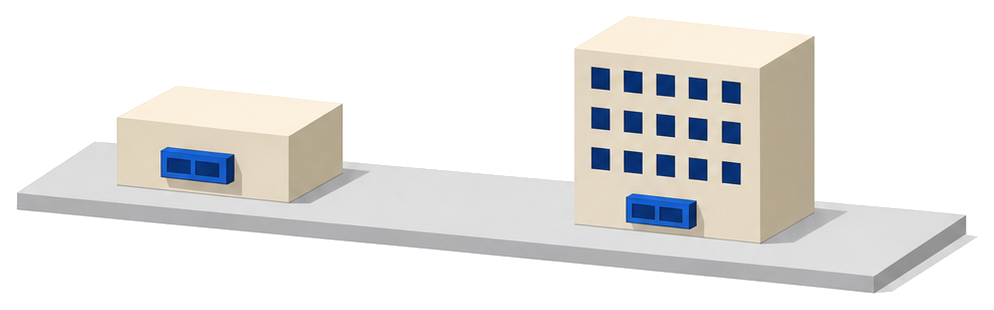

建物の広さで置ける受信機が決まるのはなぜか

等級の違いは値段や好みで選んでよいものではありません。
消防法施行規則は、延べ面積によって置いてはいけない受信機をはっきり書いています。

消防法施行規則（昭和36年自治省令第６号）第24条第二号
チ　Ｐ型二級受信機及びＧＰ型二級受信機で接続することができる回線の数が一のものは、令別表第一に掲げる防火対象物で延べ面積（略）が三百五十平方メートルを超えるものに設けないこと。
リ　Ｐ型三級受信機及びＧＰ型三級受信機は、令別表第一に掲げる防火対象物で延べ面積（略）が百五十平方メートルを超えるものに設けないこと。

広さで上限が切られています。
回線が１つのＰ型二級受信機は、延べ面積が350平方メートルを超える防火対象物には設けられません。
Ｐ型三級受信機は150平方メートルを超えると設けられません。
ガス漏れ火災警報設備の機能を併せ持つＧＰ型の二級と三級も、同じ条件で除かれています。
いずれも上限を見る物差しは延べ面積なので、階を増やさない改装でも数字が動くことがあります。
増築やテナントの入替えを予定しているなら、工事の前にいまの受信機をそのまま使えるかを確かめておくと後戻りがありません。

うちは延べ面積が400平方メートルくらいあります。

回線が１つの二級受信機なら置けない広さです。
点検結果報告書で等級を見てください。

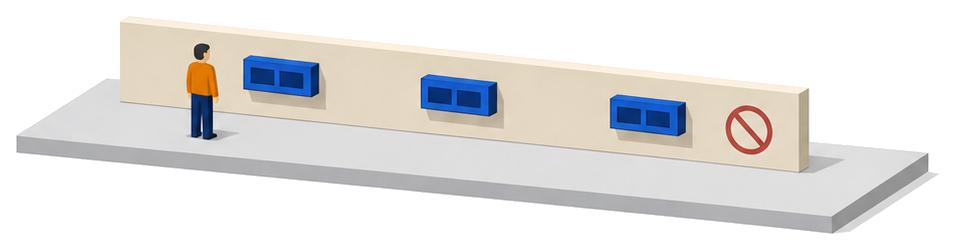

受信機は一つの建物にいくつまで置いてよいのか

テナントが入れ替わるたびに受信機が増えていく建物があります。
規則は置ける台数にも上限を置いています。

消防法施行規則（昭和36年自治省令第６号）第24条第二号
ヘ　Ｐ型一級受信機で接続することができる回線の数が一のもの、Ｐ型二級受信機、Ｐ型三級受信機、ＧＰ型一級受信機で接続することができる回線の数が一のもの、ＧＰ型二級受信機及びＧＰ型三級受信機は、一の防火対象物（略）につき三台以上設けないこと。
ト　一の防火対象物（略）に二以上の受信機が設けられているときは、これらの受信機のある場所相互間で同時に通話することができる設備を設けること。

三台以上は置けません。
上限がかかるのは、Ｐ型一級受信機で回線が１つのもの、Ｐ型二級受信機、Ｐ型三級受信機と、これらに対応するＧＰ型の受信機です。
三台以上設けないと書かれているので、置けるのは２台までです。
２台置くときは、受信機のある場所どうしで同時に通話することができる設備を設けなければなりません。
規則は理由まで書いていませんが、盤が分かれるほど火元を突き止めるのに手間がかかります。
受信機が２つある建物は、両方の場所と連絡の手段を消防計画に書いておくと当日に迷いません。

２台までなら増やしてよいということですね。

そのとおりです。
ただし二つの盤の間で同時に通話できる設備が要ります。

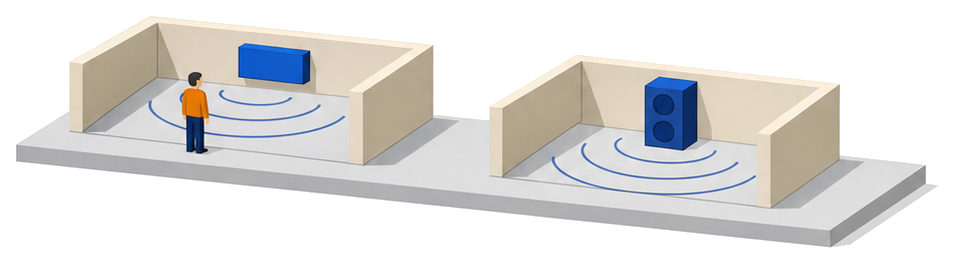

受信機の音が聞き取りにくい場所ではどうすればよいのか

受信機そのものも音を出して火災を知らせます。
その音が届かない場所に置くと、それだけで規則の基準を外れます。

消防法施行規則（昭和36年自治省令第６号）第24条第二号
ホ　主音響装置及び副音響装置の音圧及び音色は、次の（イ）及び（ロ）に定めるところによる。
（イ）他の警報音又は騒音と明らかに区別して聞き取ることができること。
（ロ）主音響装置及び副音響装置を、ダンスホール、カラオケボックスその他これらに類するもので、室内又は室外の音響が聞き取りにくい場所に設ける場合にあつては、当該場所において他の警報音又は騒音と明らかに区別して聞き取ることができるように措置されていること。

区別して聞き取れることが基準です。
ここには何デシベル以上という数字がなく、聞き取れるかどうかで判断する書き方になっています。
ダンスホールやカラオケボックスのように音響が聞き取りにくい場所に設けるときは、その場所で区別して聞き取れるように措置しなければなりません。
音楽を流す店舗や機械室のそばに受信機がある建物は、この一文が正面から効いてきます。
数字で線が引かれていない基準なので、実際に鳴らして聞こえるかを確かめておくのがいちばん確実です。
点検のときに立ち会って、盤の音がどこまで届くかを自分の耳で聞いておいてください。

受信機がカラオケの部屋の隣にあります。
音が聞こえるか自信がありません。

実際に鳴らして確かめるのが早いです。
聞こえなければ措置が必要になります。

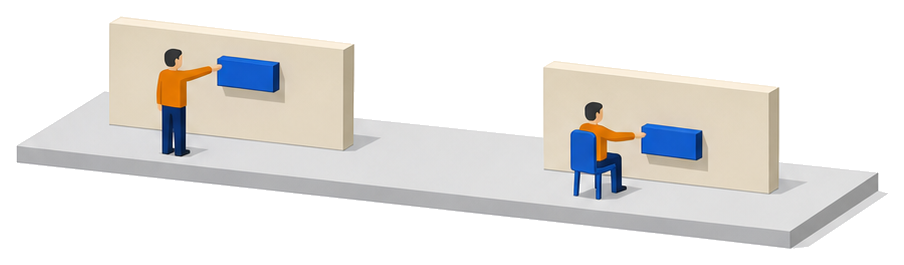

明日からなにを確かめればよいのか

最後は工具がなくても確かめられるところです。
受信機の操作スイッチの高さは、メジャーが１本あれば測れます。

消防法施行規則（昭和36年自治省令第６号）第24条第二号
ロ　受信機の操作スイッチは、床面からの高さが〇・八メートル（いすに座つて操作するものにあつては〇・六メートル）以上一・五メートル以下の箇所に設けること。

床から測れば分かります。
操作スイッチは床面から0.8メートル以上1.5メートル以下の箇所に設けることとされています。
いすに座って操作するものは、下限が0.6メートルまで下がります。
盤そのものの位置ではなく操作スイッチの高さで見るところが読み違えやすい点です。
測った高さと受信機の等級、延べ面積、台数の四つを控えておけば、立入検査でそのまま答えられます。
判断に迷うところがあれば、点検を頼んでいる業者か所轄の消防署に確かめてください。

メジャーで測るだけなら今日のうちにできます。

スイッチの位置で測ってください。
結果を控えておけば検査でそのまま答えられます。
