壁にある赤い押しボタンはどこに付いていればよいのか｜消防法施行規則が定める発信機の設置基準と表示灯の見え方を解説

立入検査で廊下の壁に付いた赤い押しボタンの前に立たれると、ここも見るのかと身構えてしまいます。
この押しボタンは発信機といい、火災を見つけた人が自分の手でベルを鳴らすための機器です。
どこに何メートルの間隔で付けるか、どの高さに付けるか、そばのランプがどこまで見えるかまで消防法施行規則が数字で決めています。
指摘されるのは機器そのものではなく付いている場所であることがほとんどです。

壁の赤い押しボタンは前からあるものです。
あれにも決まりがあるのでしょうか。

あれは発信機という機器です。
置く間隔も高さも省令が数字で決めています。

押しボタンの上の赤いランプも同じ設備なのですか。
切れていても困らないように見えます。

あれは表示灯といって発信機の場所を知らせる灯りです。
どこまで見えればよいかまで省令に書いてあります。

この記事の結論

壁の赤い押しボタンは発信機といい置く場所も高さも省令が決めている
各階ごとにその階の各部分から一の発信機までの歩行距離が50メートル以下になるように配置する
取付けの高さは床面から0.8メートル以上1.5メートル以下と定められている
発信機の直近には表示灯を設け10メートル離れたところから点灯を識別できるものにする
ベルなどの地区音響装置は中心から１メートルで90デシベル以上の音圧が要る

▼

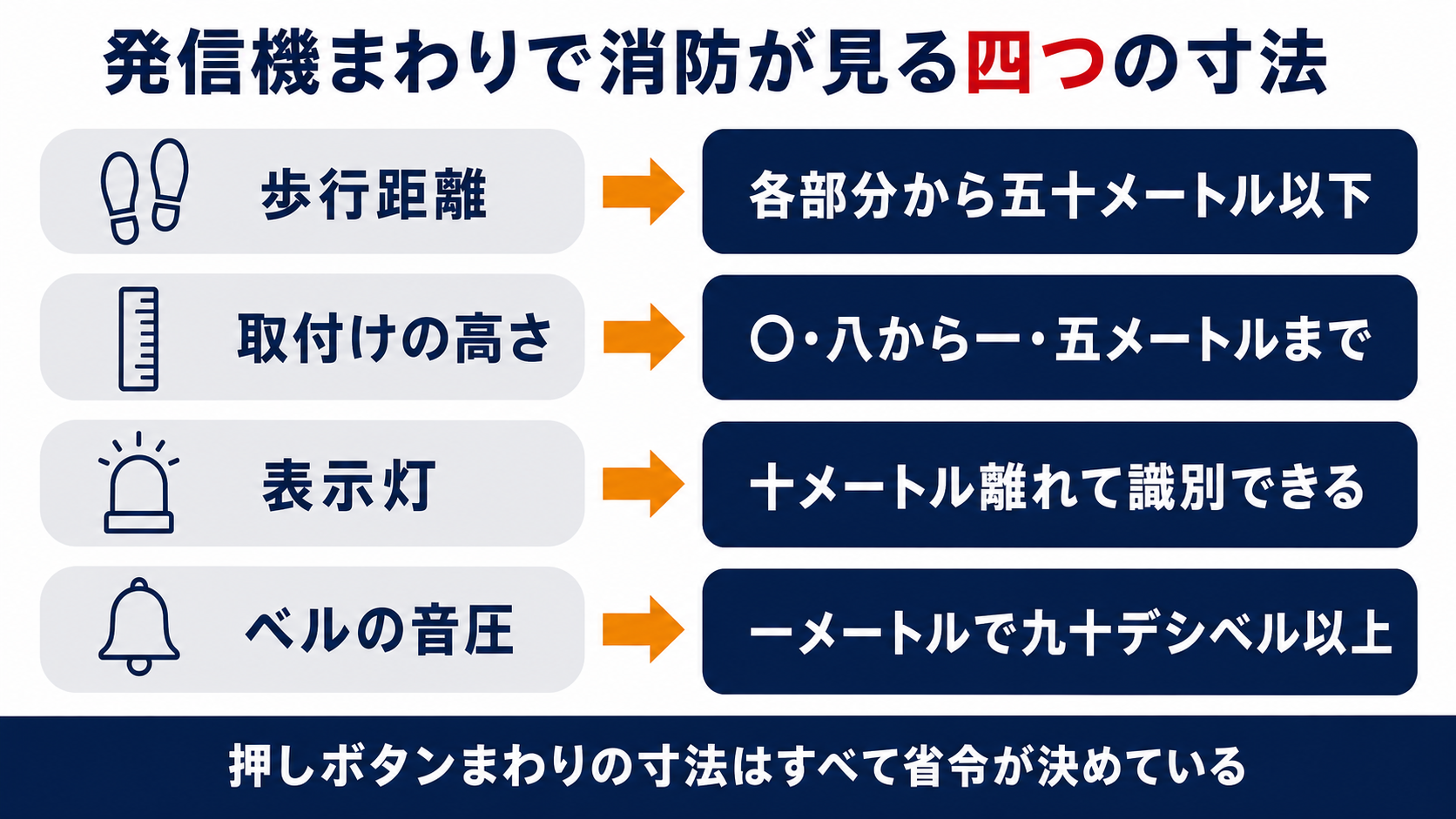

歩行距離は各部分から50メートル以下で取付けの高さは0.8メートルから1.5メートルまでで表示灯は10メートル離れて識別できて音圧は１メートルで90デシベル以上という発信機まわりの四つの寸法を並べた図解

壁にある赤い押しボタンはなんのための装置なのか

天井の感知器が熱や煙を感知して自動で鳴らすのが自動火災報知設備の本来の動きです。
これに対して壁の押しボタンは、火を見つけた人が自分の手で建物全体に知らせるための機器です。

消防法施行規則第24条第八号の二　発信機は、Ｐ型二級受信機で接続することができる回線が一のもの（略）に設ける場合又は非常警報設備を第二十五条の二第二項に定めるところにより設置した場合を除き、次に定めるところによること。　イ　各階ごとに、その階（略）の各部分から一の発信機までの歩行距離が五十メートル以下となるように設けること。

距離で配置が決まります。

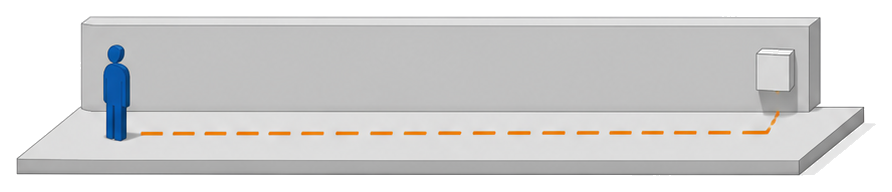

条文は発信機を建物のどこかに付けろと書いているのではなく、各階ごとにその階の各部分から一の発信機までの歩行距離を50メートル以下にせよと求めています。
歩行距離なので、まっすぐの見通し距離ではなく実際に歩いていく道のりで測ります。
壁や什器で行き止まりになる区画があると、直線では近くても道のりが伸びて基準から外れることがあります。
まずは自分の階の平面図に発信機の位置を落とし、いちばん奥の部屋から歩く順路をなぞってみてください。

直線ではなく歩く道のりで測るのですね。
間仕切りを増やしたときは見直しが要りそうです。

そのとおりで、間仕切りの工事は距離を変えます。
模様替えの図面ができた時点で順路を測り直してください。

発信機は床から何メートルの高さに付いていればよいのか

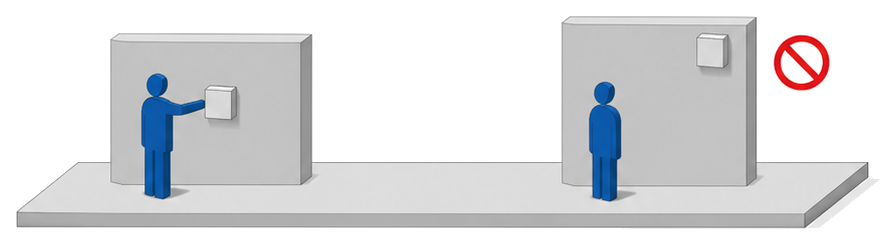

人の胸の高さに付いた発信機と手の届かない高い位置に付いた発信機を並べて高い側に禁止のマークを添えた図

発信機は人が押して初めて働く機器なので、押せない高さに付いていては意味がありません。
省令はその高さを幅で示しています。

消防法施行規則第24条第八号の二ロ　床面からの高さが〇・八メートル以上一・五メートル以下の箇所に設けること。

下限と上限の両方があります。
床面から0.8メートル以上という下限と、1.5メートル以下という上限が同時にかかります。
低すぎても高すぎても基準から外れるという書き方で、大人が立ったまま手を伸ばせば届く帯に収める趣旨です。
既存の建物で問題になりやすいのは、床の仕上げをかさ上げしたときや、二重床を入れたときです。
内装工事で床の高さを変えた階があれば、その階の発信機の高さを測り直しておいてください。

床を上げると機器を動かさなくても高さが変わりますね。
気づきにくいところでした。

基準は床面からの高さなので床が動けば数値も動きます。
コンベックスを一本持って回れば十分に確かめられます。

押しボタンのそばの赤いランプはどこまで見えなければならないのか

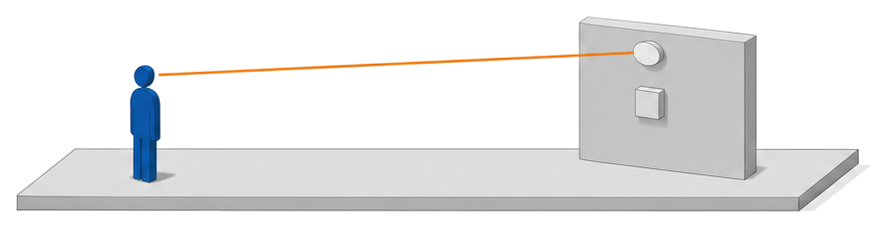

離れた場所から斜めの方向に立つ人と壁の発信機の上に付いた丸い表示灯を視線の線で結んだ図

発信機だけが壁にあっても、離れた場所からは見つけられません。
そこで省令は発信機の場所を知らせる灯りを別に要求しています。

消防法施行規則第24条第八号の二ハ　発信機の直近の箇所に表示灯を設けること。　ニ　表示灯は、赤色の灯火で、取付け面と十五度以上の角度となる方向に沿つて十メートル離れたところから点灯していることが容易に識別できるものであること。

正面からではなく斜めから見えることが条件です。
表示灯は赤色の灯火で、取付け面と15度以上の角度となる方向から10メートル離れて点灯が識別できることが求められています。
真正面に立ったときだけ見える取付け方では足りず、廊下を歩いてくる人の角度から見えなければなりません。
サインや掲示物を壁に増やすと、灯りが袖看板や額の陰に入って斜めからの見通しが切れることがあります。
表示灯のまわりに後から付けたものがないか、廊下の端に立って斜めから眺めて確かめてください。

点いているかどうかだけの話ではないのですね。
見える角度まで決まっているとは思いませんでした。

灯りが隠れる原因はたいてい後から付けた掲示物です。
掲示の位置を決めるときに表示灯の見通しも見てください。

ベルの音はどれだけ大きく鳴ればよいのか

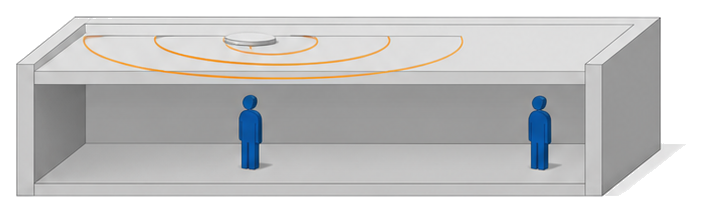

部屋の天井に付いたベルから音の輪が広がり真下に立つ人と部屋の奥に立つ人に届く様子を示した図

発信機を押した結果として鳴るのが、天井や壁に付いたベルやサイレンです。
省令はこれを地区音響装置と呼び、音の大きさと置く間隔を定めています。

消防法施行規則第24条第五号イ（イ）　取り付けられた音響装置の中心から一メートル離れた位置で九十デシベル以上であること。　同号ニ　各階ごとに、その階（略）の各部分から一の地区音響装置までの水平距離が二十五メートル以下となるように設けること。

音圧と距離の二つで決まります。
音の大きさは装置の中心から１メートル離れた位置で90デシベル以上と決められています。
置く間隔のほうは発信機と違って水平距離で25メートル以下なので、歩く道のりではなく平面での直線で測ります。
同じ条文の中に歩行距離と水平距離が並んでいるので、どちらの物差しで見るのかを取り違えないようにしてください。
なお音声で警報を発する地区音響装置には同条第五号の二が別に置かれていて、音圧の下限が92デシベル以上とされています。

押しボタンとベルで測り方が違うのですね。
同じ50メートルや25メートルで見ていました。

発信機は歩行距離でベルは水平距離という違いです。
平面図に円と順路を別々に描くと分かりやすくなります。

受信機を取り替えるとき発信機はそのままでよいのか

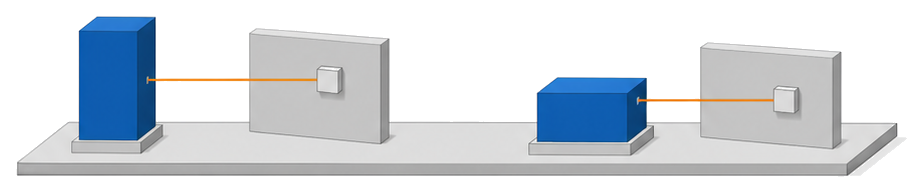

縦長の受信機と壁の発信機を線でつないだ組と横長の受信機と壁の発信機を線でつないだ組を並べた図

受信機は老朽化すると入れ替えることになりますが、そのとき壁の発信機まで話が及ぶことがあります。
省令が受信機の種類と発信機の種類を組み合わせで指定しているためです。

消防法施行規則第24条第八号の二ホ　Ｐ型一級受信機、ＧＰ型一級受信機、Ｒ型受信機及びＧＲ型受信機に接続するものはＰ型一級発信機とし、Ｐ型二級受信機及びＧＰ型二級受信機に接続するものはＰ型二級発信機とすること。

受信機と発信機は組で決まります。
条文は受信機の種類ごとに接続してよい発信機の級を指定していて、建物側が自由に組み合わせられるものではありません。
受信機だけを新しくして壁の発信機を残す計画になっていないか、見積書の内訳で確かめてください。
なお冒頭の条文のとおり、Ｐ型三級受信機など一部の受信機に設ける場合や、非常警報設備を規則第25条の２第２項のとおり設けた場合には、この号のイからホまでは適用されません。
自分の建物の受信機がどの種類なのかは、受信機の前面の銘板か消防用設備等点検結果報告書で確かめられます。

受信機の更新だけの工事だと思っていました。
壁の側まで組で見る必要があるのですね。

受信機の型と発信機の級は必ずセットで確かめてください。
銘板の写真を撮っておくと打ち合わせが早く進みます。
