エアコンの近くにある感知器はなぜ指摘されるのか｜換気口等の空気吹出し口から一・五メートル離す基準を解説

立入検査で感知器の数を数えられることは知っていても、取り付けの位置まで見られると身構える方は少なくありません。
感知器は決められた数だけ天井に付いていれば足りるというものではなく、消防法施行規則が置き場所そのものにも決まりを並べています。
空調の吹出し口からの距離や天井からの下がり方、傾きの角度まで条文に書かれています。
数がそろっていても位置がずれていれば直すことになります。

うちの事務所はエアコンの吹出し口のすぐ横に感知器が付いています。
これは直さないといけないのでしょうか。

感知器は換気口等の空気吹出し口から一・五メートル以上離すことになっています。
ただし対象から外れる種類もあるので順に見ていきましょう。

数さえ足りていればよいと思い込んでいました。
位置まで決まっているとは知りませんでした。

位置の決まりは省令の号に並んでいます。
まずどこに何が書かれているのかから確かめましょう。

この記事の結論

感知器の設置は数だけでなく取り付ける位置まで省令で決まっている
感知器は換気口等の空気吹出し口から一・五メートル以上離した位置に設ける
煙感知器は天井が低い居室や狭い居室では入口付近に設ける
天井付近に吸気口のある居室ではその吸気口の付近に設けることとされている
廊下は歩行距離三十メートル、階段は垂直距離十五メートルにつき一個以上である

▼

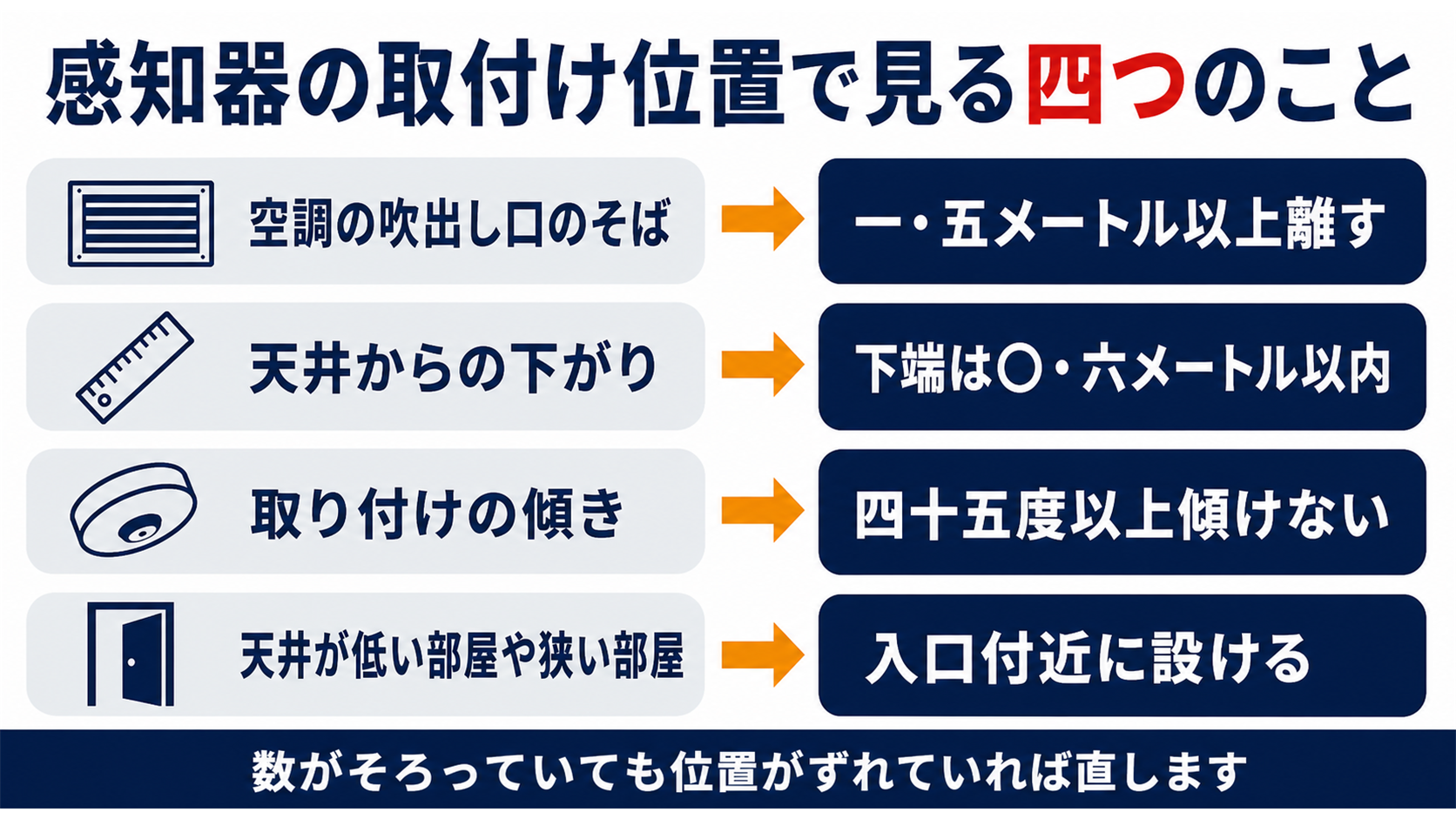

空調の吹出し口から一・五メートル以上離すことと下端は〇・六メートル以内であることと四十五度以上傾けないことと天井が低い部屋は入口付近に設けることを並べて感知器の取付け位置を示した図解

感知器の設置には数のほかになにが決められているのか

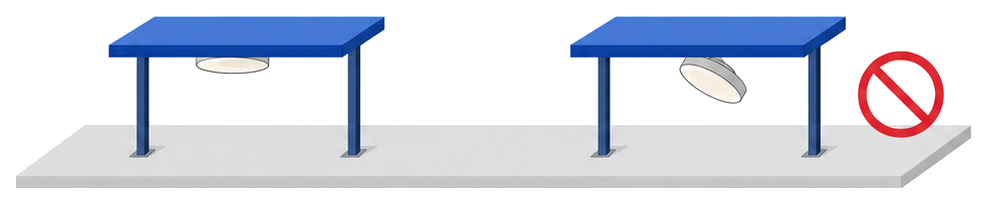

天井の下面に水平に取り付けた感知器と四十五度以上傾いて取り付けられた感知器を並べたイメージ

感知器の話はいくつ要るのかから入りがちです。
ところが省令はその前にどう設けるのかを並べています。

消防法施行規則第23条第４項　自動火災報知設備の感知器の設置は、次に定めるところによらなければならない。
同項第９号　スポット型の感知器（炎感知器を除く。）は、四十五度以上傾斜させないように設けること。

位置の決まりは数の決まりとは別に効きます。
第４項は感知器の設置について次に定めるところによらなければならないと書き、そのうしろに号を並べています。
その中には床面積いくつにつき一個という数の決まりもあれば、傾きや距離のような置き場所の決まりもあります。
第９号は天井に付けるスポット型の感知器を四十五度以上傾けてはならないと定めています。
数が足りていても傾いた付け方をしていれば、その感知器は省令の求める設け方になっていないことになります。

傾いていても感知器は感知器だと思っていました。
角度まで決まっているのですね。

角度は省令が明記している数少ない決まりの一つです。
まず天井の感知器がまっすぐ付いているか見上げてみてください。

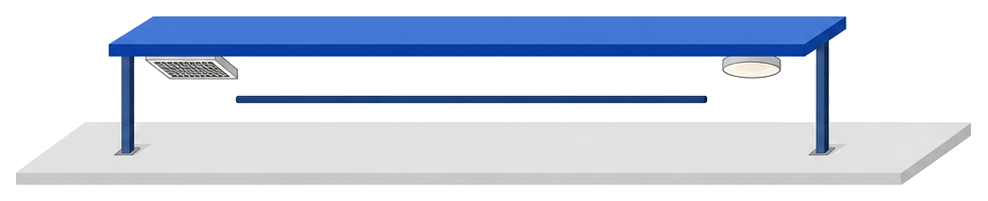

空調の吹出し口から感知器はどれだけ離すのか

吹出し口の近くは空気が動いています。
そこに感知器があると煙や熱が届く前に流されてしまいます。

消防法施行規則第23条第４項第８号　感知器は、差動式分布型及び光電式分離型のもの並びに炎感知器を除き、換気口等の空気吹出し口から一・五メートル以上離れた位置に設けること。

離す距離は一・五メートルと決まっています。
条文は換気口等の空気吹出し口と書いているので、事務所や店舗の空調の吹出し口もこれに当たります。
測るのは吸い込む側ではなく吹き出す側からの距離である点に気をつけてください。
対象から外れているのは差動式分布型と光電式分離型と炎感知器の三つで、それ以外の感知器はこの距離を守ることになります。
天井の空調を入れ替えたり吹出し口の位置を動かしたりしたときは、感知器との距離が崩れていないかを確かめてください。

空調の入れ替えのときは感知器の位置も見ないといけませんね。
去年の工事のあとを確かめてみます。

設備を入れ替えたあとに距離が変わることがあります。
吹出し口を動かしたら感知器との間を測っておきましょう。

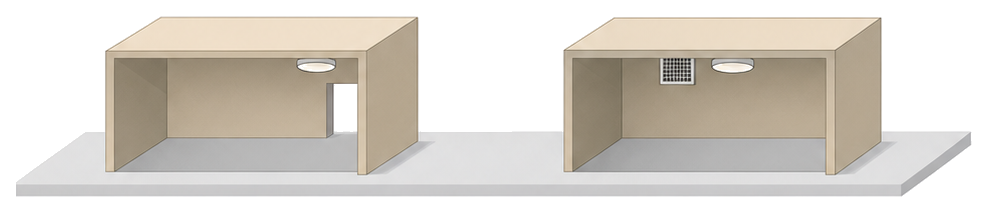

天井が低い部屋や吸気口のある部屋ではどこに付けるのか

煙感知器にはさらに専用の決まりが置かれています。
部屋の形と空気の流れによって置き場所が変わります。

消防法施行規則第23条第４項第７号　煙感知器（光電式分離型感知器を除く。）は、次に定めるところによること。
イ　天井が低い居室又は狭い居室にあつては入口付近に設けること。
ロ　天井付近に吸気口のある居室にあつては当該吸気口付近に設けること。
ハ　感知器の下端は、取付け面の下方〇・六メートル以内の位置に設けること。

煙感知器は部屋の形で置き場所が変わります。
天井が低い居室や狭い居室では入口付近に設けることとされています。
天井付近に吸気口のある居室では、その吸気口付近に設けることとされています。
条文は理由まで書いていませんが、吸気口は部屋の空気を吸い込む側の開口です。
下端は取付け面の下方〇・六メートル以内に収めることとされているので、天井から離して吊っている感知器は下がり寸法を測ってみてください。

倉庫の感知器が入口付近に寄っているのは間違いではなかったのですね。
ずれているように見えて理由があったのですね。

条文がその位置を求めている場合があります。
図面で部屋の天井高と吸気口の位置を先に確かめておきましょう。

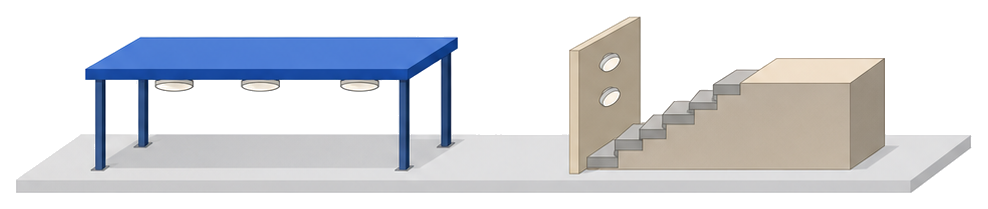

廊下と階段では感知器の数え方がどう変わるのか

部屋と廊下では数える物差しが違います。
階段はそこからさらに別の物差しになります。

消防法施行規則第23条第４項第７号ヘ　感知器は、廊下及び通路にあつては歩行距離三十メートル（三種の感知器にあつては二十メートル）につき一個以上の個数を、階段及び傾斜路にあつては垂直距離十五メートル（三種の感知器にあつては十メートル）につき一個以上（略）の個数を、火災を有効に感知するように設けること。

廊下と階段は床面積で数えません。
廊下と通路は歩行距離三十メートルにつき一個以上とされています。
階段と傾斜路は垂直距離十五メートルにつき一個以上とされています。
三種の感知器を使うときは、それぞれ二十メートルと十メートルに縮まります。
廊下が折れ曲がっている建物では、直線の距離ではなく歩いて進む距離で測ることになるので図面の上をなぞって数えてください。

廊下の長さは歩行距離で見るのですね。
まっすぐの距離で数えるものだと思っていました。

曲がった廊下ほど差が出ます。
図面の上を実際に歩く線でなぞって測ってみてください。

明日からなにを確かめればよいのか

位置を見る前に、その場所にどの種類が要るのかが先に決まっています。
階段と廊下はとくに種類が指定されています。

消防法施行規則第23条第５項　令第二十一条第一項（第十二号を除く。）に掲げる防火対象物又はその部分のうち、第一号及び第三号に掲げる場所にあつては煙感知器を、第二号及び第三号の二に掲げる場所にあつては煙感知器又は熱煙複合式スポット型感知器を（略）設けなければならない。
一　階段及び傾斜路
二　廊下及び通路（令別表第一（一）項から（六）項まで、（九）項、（十二）項、（十五）項、（十六）項イ、（十六の二）項及び（十六の三）項に掲げる防火対象物の部分に限る。）

場所ごとに使える感知器が決まっています。
階段と傾斜路は煙感知器を設けることとされています。
廊下と通路は煙感知器か熱煙複合式スポット型感知器のどちらかです。
確かめる順番は、どの場所にどの種類が要るのか、次にその数、最後に取り付けの位置という三つになります。
天井を見上げて位置が怪しいところがあれば、点検を頼んでいる業者か所轄消防署に図面を持って相談してください。

種類と数と位置の順に見ればよいのですね。
まず図面を出してきます。

その順番なら抜けにくくなります。
天井を触る工事の前後は必ず見直しておきましょう。
