天井が10ｍをこえ延べ面積が700㎡以上のラック式倉庫には、スプリンクラー設備が義務づけられています。
国の規則は、そのヘッドを呼びが20の標準型ヘッドに限り、１個あたり毎分114Ｌ以上の放水を求めています。
鴻巣市を所管する埼玉県央広域消防本部の審査基準は、国の通知を書き写して政令第32条で呼び15を認める２つの場合を本文に置いています。
その２つの場合と感度種別・配管の系統の決まりを読み、鈴鹿市・四日市市・堺市・大阪市の書き方と比べます。
鴻巣市の物流倉庫で、自動倉庫の棚を入れ替える計画が出ています。
設備業者さんから、ヘッドの呼びで相談したいと言われました。
ラック式倉庫のヘッドは、国の規則で呼び20に限られています。
そのうえで、決まった条件なら呼び15を認める特例があります。
その特例は鴻巣市だけの決まりなのでしょうか。
もとは平成10年の消防庁の通知で、県央広域はそれを本文に書き写しています。
ほかの市は通知を参照する形なので、書かれ方の違いから見ていきましょう。
- 消防法施行規則第13条の５第３項はラック式倉庫のヘッドを有効散水半径2.3で呼びが20の標準型ヘッドに限り、第13条の６第２項第１号は１個あたり毎分114Ｌ以上の放水量を求めている
- 埼玉県央広域の審査基準は、放水圧力の制御で毎分114Ｌ以上を確保できる場合に政令第32条で呼び15を認めて差し支えないとしている
- 等級Ⅳで収納物・収納容器・梱包材等がすべて難燃材料、かつ出火危険が著しく低いものは、呼び15で毎分80Ｌ以上をもって足りるとしている
- 感度種別は棚の部分と天井部分でそれぞれ揃え、両者が違うなら天井部分を２種にする（●）
- 一の配管の系統のヘッドはおおむね1,000個以内（▲）で、ユニット式ラックは棚と天井の配管を別系統・別の警戒区域にする（▲）。鈴鹿市・四日市市・堺市は同じ通知を参照する書き方をとっている
▼

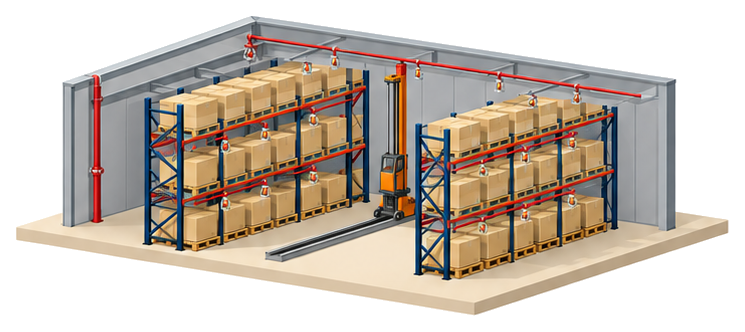

国の基準ではラック式倉庫のヘッドはなぜ呼び20に限られるのか
そのため国の規則は、使えるヘッドの種類と１個あたりの放水量を、ほかの建物より重く定めています。
令第12条第２項第２号ハの総務省令で定める種別のスプリンクラーヘッドのうち同条第１項第５号に掲げる防火対象物（略）に設けるものは、閉鎖型スプリンクラーヘッドのうち標準型ヘッド（有効散水半径が二・三であつて、閉鎖型スプリンクラーヘッドの技術上の規格を定める省令第三条第二項のヘッドの呼びが二十のものに限る。）とする。
消防法施行規則 第13条の６第２項第１号（抜粋）
閉鎖型スプリンクラーヘッドのうち標準型ヘッド 前項第１号に定めるところにより算出した個数のスプリンクラーヘッドを同時に使用した場合に、それぞれの先端において、放水圧力が〇・一メガパスカル以上で、かつ、放水量が八十リットル毎分（ラック式倉庫にあつては、百十四リットル毎分）以上で放水することができる性能
対象のラック式倉庫は、施行令第12条第１項第５号が定める(14)項の倉庫のうち、天井の高さが10ｍをこえ、延べ面積が700㎡以上のものです。
規則第13条の５第３項は、そこに設けるヘッドを標準型ヘッドのうち有効散水半径2.3・呼び20のものに絞っています。
放水量も、ほかの建物の標準型ヘッドの毎分80Ｌに対して、ラック式倉庫だけは毎分114Ｌ以上を求めています。
棚の入れ替えや増設でヘッドを足すときは、まず今の設備のヘッドの呼びと設計の放水量を設備業者に図面で示してもらってください。
普通の事務所のヘッドより、水の量がかなり多いのですね。
はい、その水量を出せる口径として呼び20に絞られています。
次は呼び15が認められる場合を見ましょう。

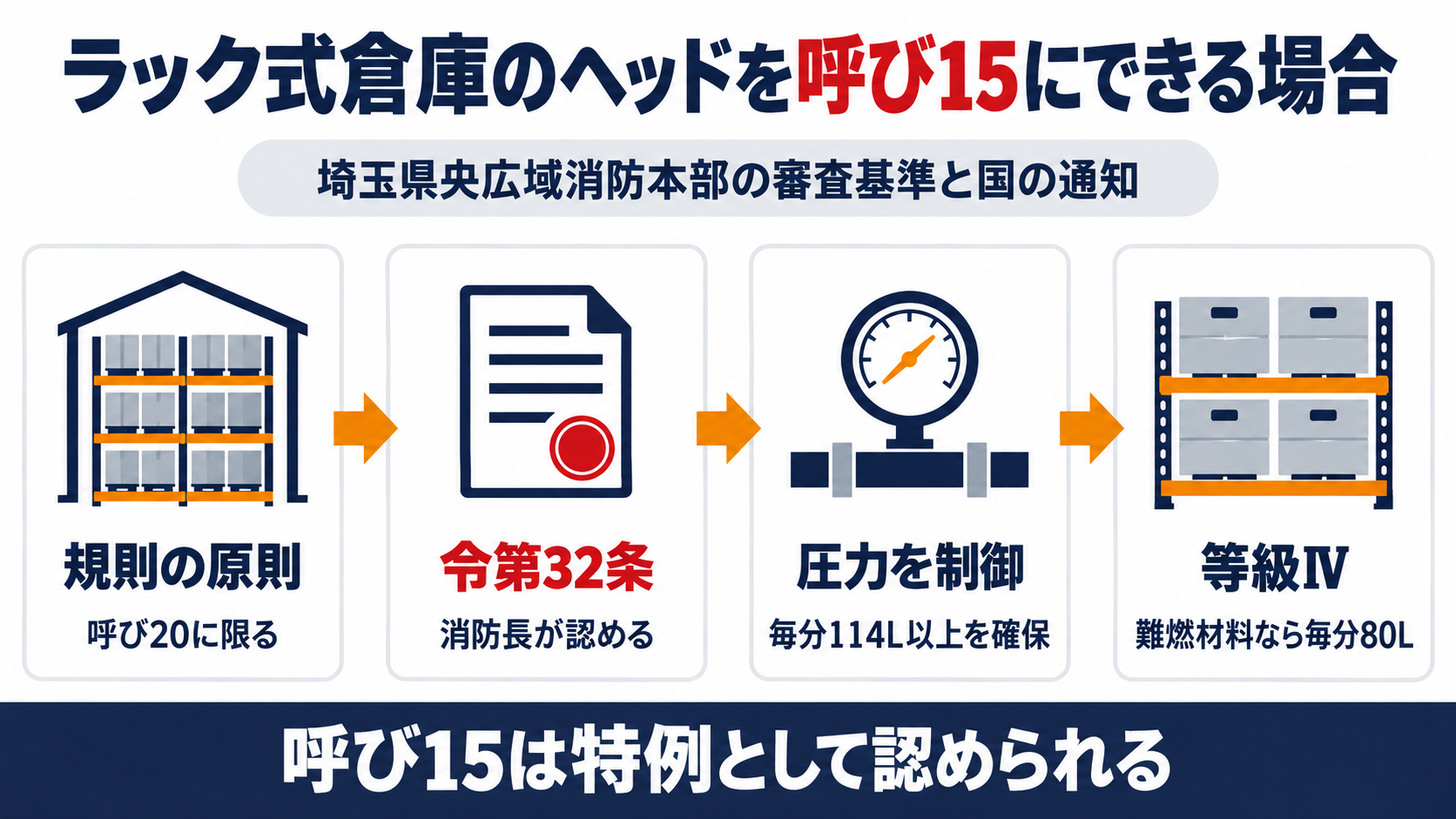

鴻巣市で呼び15のヘッドを使えるのはどんな場合か
どちらも政令第32条を使う形で、記号のない法令の基準として置かれています。
閉鎖型スプリンクラーヘッド（以下この項において「ヘッド」という。）の種別は、省令第13条の５第３項の規定によるほか、次によること。
（略）
⑵ 放水圧力を制御することにより、114ℓ／min以上の放水量を確保することができる場合にあっては、政令第32条の規定を適用し、ヘッドの呼びが15のヘッドの設置を認めて差し支えないこと。
⑶ 等級Ⅳのラック式倉庫のうち、収納物、収納容器、梱包材等がすべて難燃材料であり、かつ、出火危険が著しく低いと認められるものにあっては、政令第32条の規定を適用し、ヘッドの呼びが15のヘッドを設置して、80ℓ／min以上の放水量を確保することをもって足りることとして差し支えないこと。

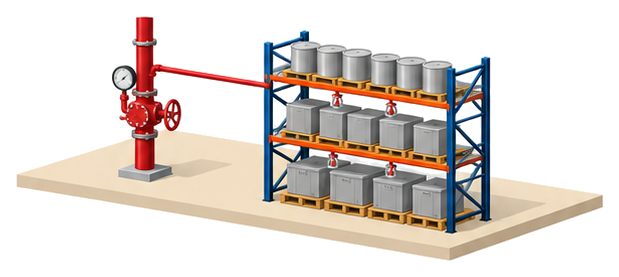

１つめは、放水圧力を制御して呼び15でも毎分114Ｌ以上を出せる場合で、放水量は規則どおりのままヘッドの口径だけを小さくする形です。
２つめは、等級Ⅳの倉庫で収納物から梱包材まですべて難燃材料、かつ出火危険が著しく低い場合で、こちらは呼び15で毎分80Ｌ以上をもって足りるとしています。
この２つは、平成10年７月24日の消防庁予防課長通知（消防予第119号）の別添「ラック式倉庫の防火安全対策ガイドライン」第４ ２⑵⑶とほぼ同じ文で、通知は⑶を「不燃材料、準不燃材料又は難燃材料」と書いています。
政令第32条は消防長又は消防署長が認めるときに基準を適用しない規定なので、呼び15を使いたいときは設計の段階で所轄の消防署に相談し、114Ｌか80Ｌかのどちらの場合に当たるかを示せるようにしておいてください。
うちの棚には段ボールの荷物が多いので、２つめには当たりそうにありません。
その場合に検討できるのは、圧力の制御で114Ｌを確保する１つめのほうです。
設備業者さんに水理計算で出せるかを確かめてもらいましょう。

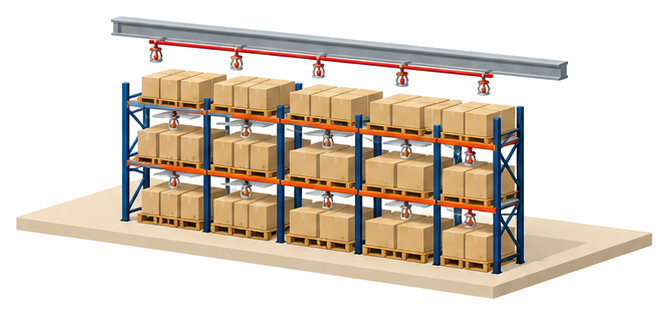

棚の中と天井でヘッドの感度種別はどう揃えるのか
県央広域の基準は、この２つの感度種別の組み合わせ方も決めています。
ヘッドの感度種別は、ラック等の部分及び天井部分においてそれぞれ同一のものとすること。●
また、ラック等の部分に設けるヘッドの感度種別と天井部分に設けるヘッドの感度種別は、同一のものとするか又は異なる場合にあっては天井部分に設けるヘッドの感度種別を２種のものとすること。
まず、棚の部分どうし、天井部分どうしは、それぞれ同じ感度種別で揃えます。
棚と天井で感度種別を変えるときは、天井部分のほうを２種にするとしています。
この項には●が付いていて、県央広域の凡例では法令の基準に行政指導を加えた基準を示します（文は通知の第４ ２⑴と同じです）。
なお、乾式の流水検知装置で同時開放個数を30個や20個にできる特例（県央 12）は、棚と天井の両方のヘッドが１種であることを条件にしているので、感度種別を決めるときに一緒に確かめておくと手戻りがありません。
ヘッドを一部だけ交換すると、感度種別がばらばらになりそうで心配です。
交換するときは、棚と天井それぞれの今の感度種別に合わせるのが基本です。
見積りの段階で、ヘッドの型番と種別を表にしてもらいましょう。
一つの配管の系統にはヘッドを何個まで付けられるのか
その系統の大きさを、県央広域の基準は配管の項と自動警報装置の項の２か所で決めています。
発信部は、各階（ラック式倉庫にあつては、配管の系統）又は放水区域ごとに設けるものとし、当該発信部には、流水検知装置又は圧力検知装置を用いること。
⑵ 省令第14条第１項第４号ロに規定する一の配管の系統に設けるヘッドの個数は、おおむね1,000個以内とすること。▲

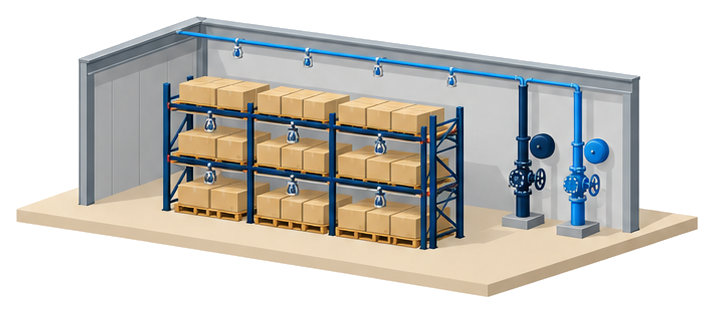

⑶ ユニット式ラックを用いたラック式倉庫等にあっては、ラック等の部分に設けるヘッドに係る配管と天井部分に設けるヘッドに係る配管は、それぞれ別系統とし、別の警戒区域とすること。▲
規則は「配管の系統」ごとに発信部を置くとだけ書き、１つの系統の大きさは決めていません。
県央広域は、配管の項（６⑴イ）と自動警報装置の項（14⑵）の両方で、一の系統のヘッドをおおむね1,000個以内としています。
主要構造部と棚の構造が一体になっていないユニット式ラックの倉庫では、棚の部分と天井部分の配管を別系統にし（６⑴ウ）、警戒区域も分けるとしています（14⑶）。
どれも▲の行政指導で、文は通知の第４ ９⑴⑵がもとですが、「別の警戒区域」までは通知の本文に書かれておらず、県央広域と鈴鹿市が自動警報装置の項で定めている部分です。
うちの棚は床にボルトで留めた後付けのものですが、ユニット式に当たるのでしょうか。
基準の言い方では、建物の主要構造部と一体かどうかで分かれます。
竣工図で棚と柱・屋根のつながりを確かめ、判断に迷えば所轄の消防署に聞いてください。
鈴鹿市や四日市市や堺市ではどこに書かれているのか
鈴鹿市の基準を例に、呼び15の特例にたどり着くまでの道すじを順に追います。
８ 閉鎖型ヘッドの種別
省令第13条の５第３項の規定及びラック式倉庫ガイドライン別添第４第２による。
14 自動警報装置
⑵ 省令第14条第１項第４号ロかっこ書きに規定する一の「配管の系統」に設けるスプリンクラーヘッドの個数
1,000個以内とする。
鈴鹿市の基準からたどると、次の４段になります。
- 鈴鹿市の基準 第３の４ ８は、ヘッドの種別を「省令第13条の５第３項及びラック式倉庫ガイドライン別添第４第２による」とだけ書いている
- 省令第13条の５第３項は、ラック式倉庫のヘッドを呼び20の標準型ヘッドに限っている
- ガイドライン別添第４ ２は、⑴感度種別の揃え方、⑵圧力の制御で114Ｌなら呼び15、⑶等級Ⅳで不燃・準不燃・難燃材料だけなら呼び15で80Ｌを、政令第32条の適用として定めている
- その結果、鈴鹿市でも県央広域と同じ呼び15の２つの場合が基準の中身になる
四日市市は、スプリンクラー設備の基準の冒頭で消防予第119号によるとし、８（２）カでラック式倉庫は同通知と平成11年４月７日の解説書（消防予第61号）により設置指導するとしています。
堺市も同じ２つの通知によって設置するとし（◆⑤）、大阪市は摩擦損失計算でラック式倉庫のヘッド１個あたり毎分114Ｌを流すとするだけで、ラック式倉庫の項は見当たりませんでした。
| 消防本部 | 呼び15の特例・感度種別 | 一の配管の系統のヘッド | ユニット式ラック |
|---|---|---|---|
| 埼玉県央広域（鴻巣市） | 本文に書き写し（８⑴●・⑵⑶は記号なし） | おおむね1,000個以内（６⑴イ・14⑵ともに▲） | 別系統（６⑴ウ▲）・別の警戒区域（14⑶▲） |
| 鈴鹿市 | ガイドライン別添第４第２による（８） | 1,000個以内（14⑵） | 別系統・別の警戒区域（14⑶） |
| 四日市市 | 消防予第119号と解説書により設置指導（第３ ８（２）カ） | 本文に定めなし（通知による） | 本文に定めなし（通知による） |
| 堺市 | 消防予第119号と解説書により設置（◆⑤） | 本文に定めなし（通知による） | 本文に定めなし（通知による） |
| 大阪市 | ラック式倉庫の項は見当たらない（摩擦損失計算で毎分114Ｌ） | 見当たらない | 見当たらない |
つまり、書き方は違っても、もとの通知は同じということですね。
はい、ただ「おおむね」の有無や記号の付け方は市ごとに違います。
他市の倉庫も扱うなら、その市の基準で該当の項を開いて確かめてください。
よくある質問
まとめ
棚の入れ替えの前に、ヘッドの呼びと感度種別を図面で確かめてもらいます！
系統の個数も一緒に数えておくと、消防署との協議がスムーズです。
