給水設備のウォーターハンマーはなぜ水柱分離という現象で起こるのか｜逆止弁の急閉からエアチャンバーによる防止措置まで解説

給水設備の定期検査では、給水ポンプの運転音や配管の振動に異常がないかを確認します。
この異常のひとつに、水栓を閉めた瞬間や給水ポンプが止まった直後に、配管を叩くような音が響く現象があります。
一般にウォーターハンマーと呼ばれるこの現象は、判定基準では「エアチャンバー等の措置の有無」という形でしか現れませんが、背景には水柱分離と呼ばれる物理現象があります。

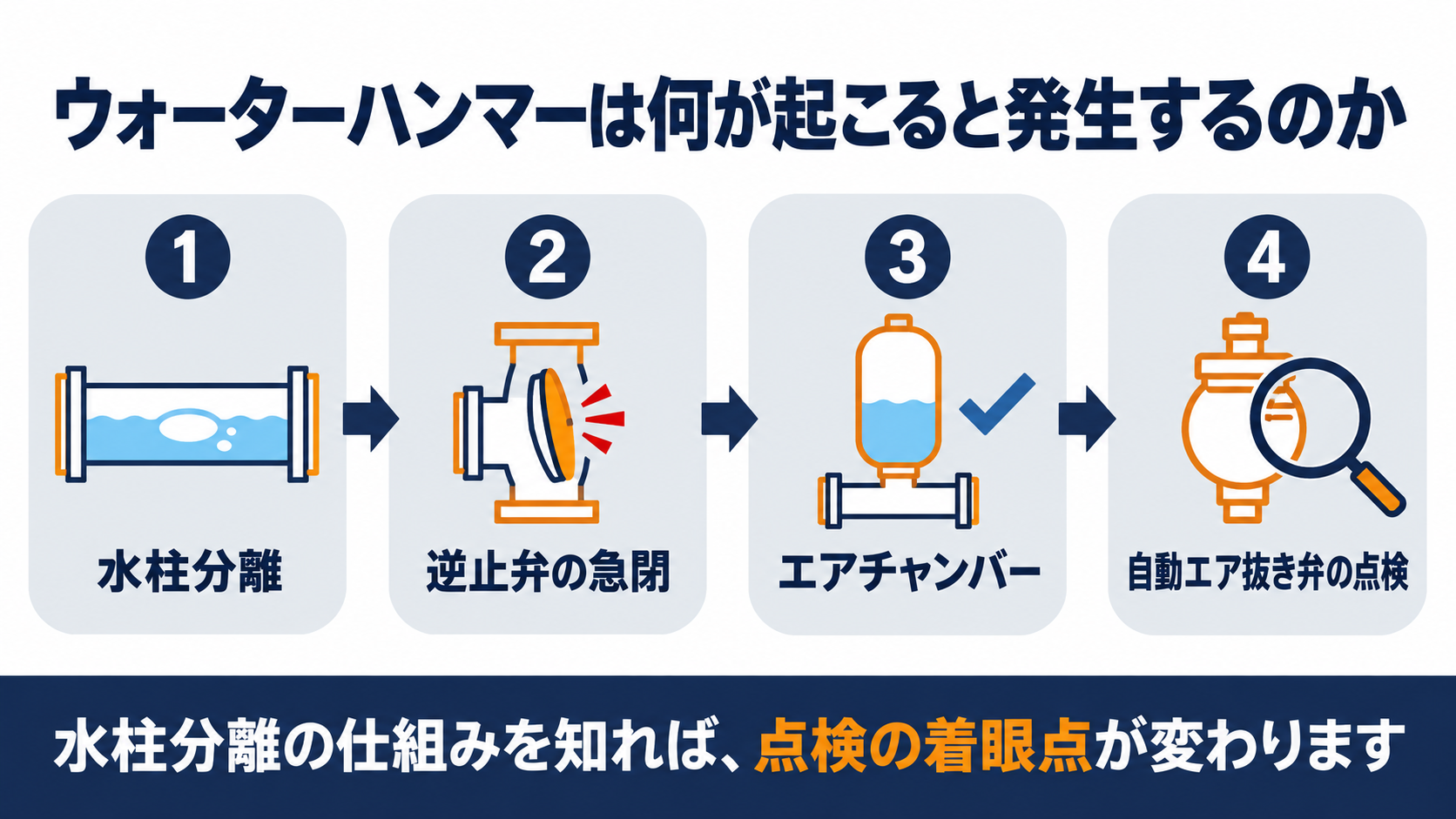

この記事では、ウォーターハンマーがなぜ起こるのかという仕組みから、エアチャンバーによる防止措置まで整理します。

▼

そもそもウォーターハンマーとはどんな現象なのか

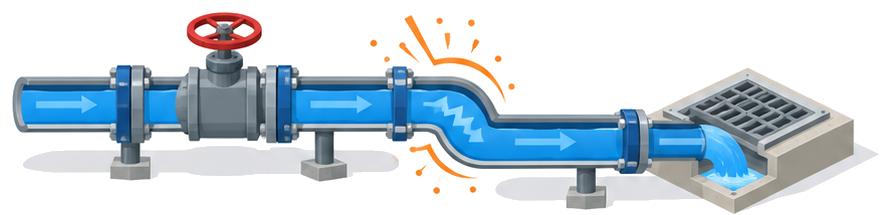

水栓をひねった瞬間や給水ポンプが止まった直後、配管をハンマーで叩いたような音が響くことがあります。
定期検査ではこの現象そのものを、エアチャンバー等の措置があるかという形で確認します。 検査そのものは目視で足ります。
給水管の構造はウォーターハンマーが生ずるおそれのある部分に、エアチャンバー等の防止措置が講じられているかを見るだけの、比較的シンプルな項目です。
ただしこの現象は「エアチャンバーの有無」だけを覚えていても、実際に何が起きているのかまでは見えてきません。
配管が叩かれるような音や振動は、給水ポンプの検査事項(5)運転の状況が定める「定格水圧がない」「異常な音」という判定にもつながる現象です。
次の項目からは、この現象がどんな仕組みで起こるのかを順番に見ていきます。

水柱分離はどんな仕組みで起こるのか

給水ポンプの検査事項(5)運転の状況では、水圧計で測った数値が定格どおりかを確認します。
この数値が乱れる背景には、配管の配置に由来する物理現象が関係しています。 原因のひとつが、水柱分離という現象です。

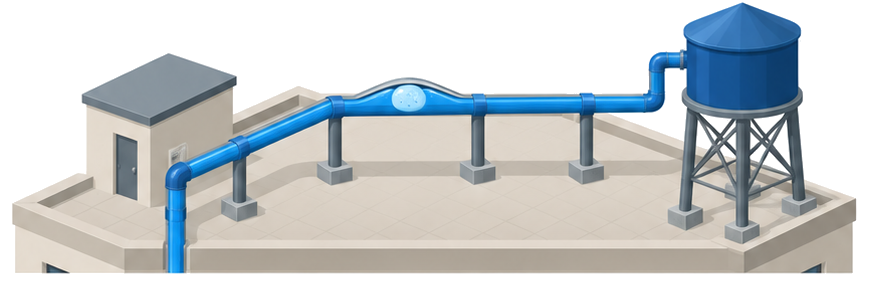

揚水管が屋上などで長く横引きされている場合、ポンプ停止直後も配管内の水は慣性でしばらく先へ進もうとします。
その結果、横引き部分の高い位置で水が引き離されて負圧が生じ、水の一部が一時的に蒸発します。
この蒸発した水が再び液体に戻る瞬間、周囲の水が勢いよく衝突し、配管を叩くような音や振動として現れます。
横引き部分の位置が低いほど、水柱分離は起こりにくくなります。

ポンプ停止後の逆流と逆止弁の急閉はどう関係するのか

水柱分離のあと、配管内の水はもとの位置へ戻ろうとして逆流を始めます。
この逆流のタイミングが、もうひとつの引き金になります。 逆止弁が閉じるタイミングが早すぎることも、ウォーターハンマーの原因になります。

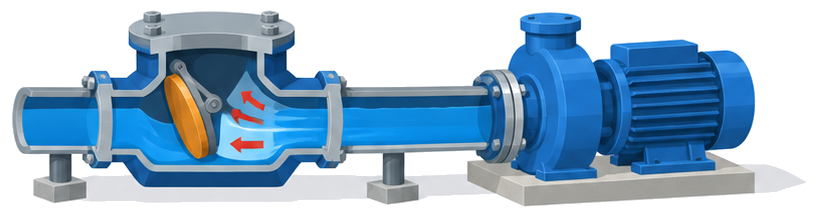

ポンプが停止すると配管内の水はいったん先へ進もうとしたのち、しばらくしてから逆流が始まります。
この逆流の最中に逆止弁が急激に閉じると、流れてきた水の勢いを弁がせき止める形になり、大きな衝撃が生じます。
支持構造部やアンカーボルトに緩みや劣化があると、この衝撃で配管がずれたり損傷したりするおそれもあります。
検査ではポンプ停止時の配管の振動もあわせて確認し、取付け状況の点検につなげます。

エアチャンバー等の防止措置はどんな告示にもとづくのか

ここまでの現象を防ぐために、給水管の構造には具体的な措置が義務づけられています。

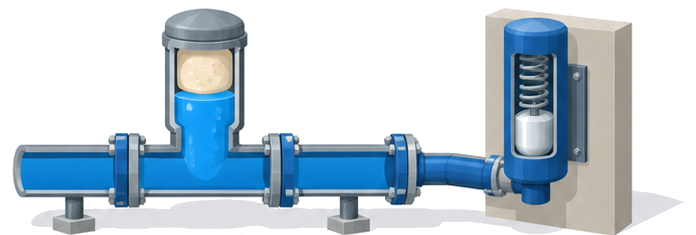

その根拠となるのが、昭和50年建設省告示第1597号です。 エアチャンバーは、配管内に空気の層を作るための装置です。
水柱分離や逆止弁の急閉で生じた圧力変化を、空気の圧縮・膨張で吸収し、衝撃を和らげます。
同号は「エアチャンバーを設ける等」と定めており、水撃防止器など同等の効果を持つ機器での代替も認めています。
なお同号ロは、給水立て主管からの主要な分岐管について、分岐点に近接した操作しやすい部分への止水弁の設置もあわせて求めています。
検査では、これらの措置が設置されているか、経年で機能を失っていないかを目視で確認します。

加圧給水方式ではなぜ自動エア抜き弁の点検が欠かせないのか

給水方式によっては、エアチャンバー以外にも注意すべき部品があります。

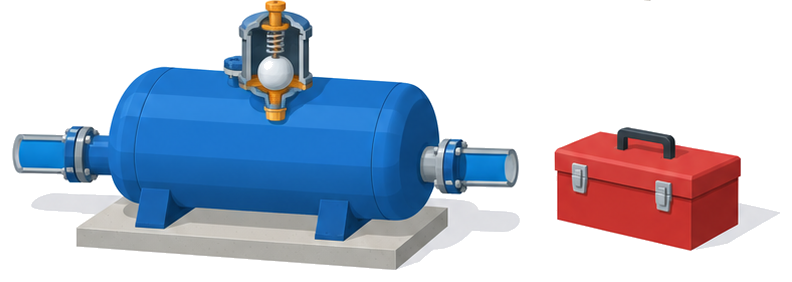

加圧給水方式で使われる自動エア抜き弁です。 自動エア抜き弁の目詰まりは、見落とされがちな原因です。
加圧給水方式は、圧力タンク等に取り込んだ空気の圧力で水を送り出す方式で、タンク内には自動エア抜き弁が組み込まれています。
この弁にごみや異物が詰まると正常に作動しなくなり、エアチャンバーと同じようにウォーターハンマーを引き起こします。
検査では、弁の周辺に異物が付着していないか、開閉が円滑に行われるかをあわせて確認します。
エアチャンバーだけでなく、給水方式に応じた部品まで見ておくことが、実務での見落とし防止につながります。
