BCPで地震後に火災受信機の主音響が鳴らなければ復旧操作してよいのか｜常時監視と専門点検の手順を解説

地震後に火災受信機を確認すると、火災表示が出ているのに受信機の主音響が鳴らないことがあります。
表示は確認できても、防災センターの担当者が火災信号へ気付けないおそれがある状態です。
音響停止や復旧操作を繰り返す、盤内へ触れる、現場確認を後回しにする、といった対応では火災の有無も故障範囲も確認できません。
BCPでは発見状態を保存する、火災表示と警戒区域を照合する、暫定監視から専門点検へつなぐという順番を決めます。

火災表示が出ても主音響が鳴りません。
復旧操作してええですか？

表示を保存して現場確認してください。

主音響だけの故障ですか？

火災表示と音響回路を確認します。

この記事の結論

受信機を操作する前に表示と音響状態を保存します
音響停止や盤内作業をせず火災の有無を確認します
主音響と火災監視への影響を確認します
火気制限と巡回で暫定監視を続けます
主音響と関連機能の点検結果で業務再開を判断します

▼

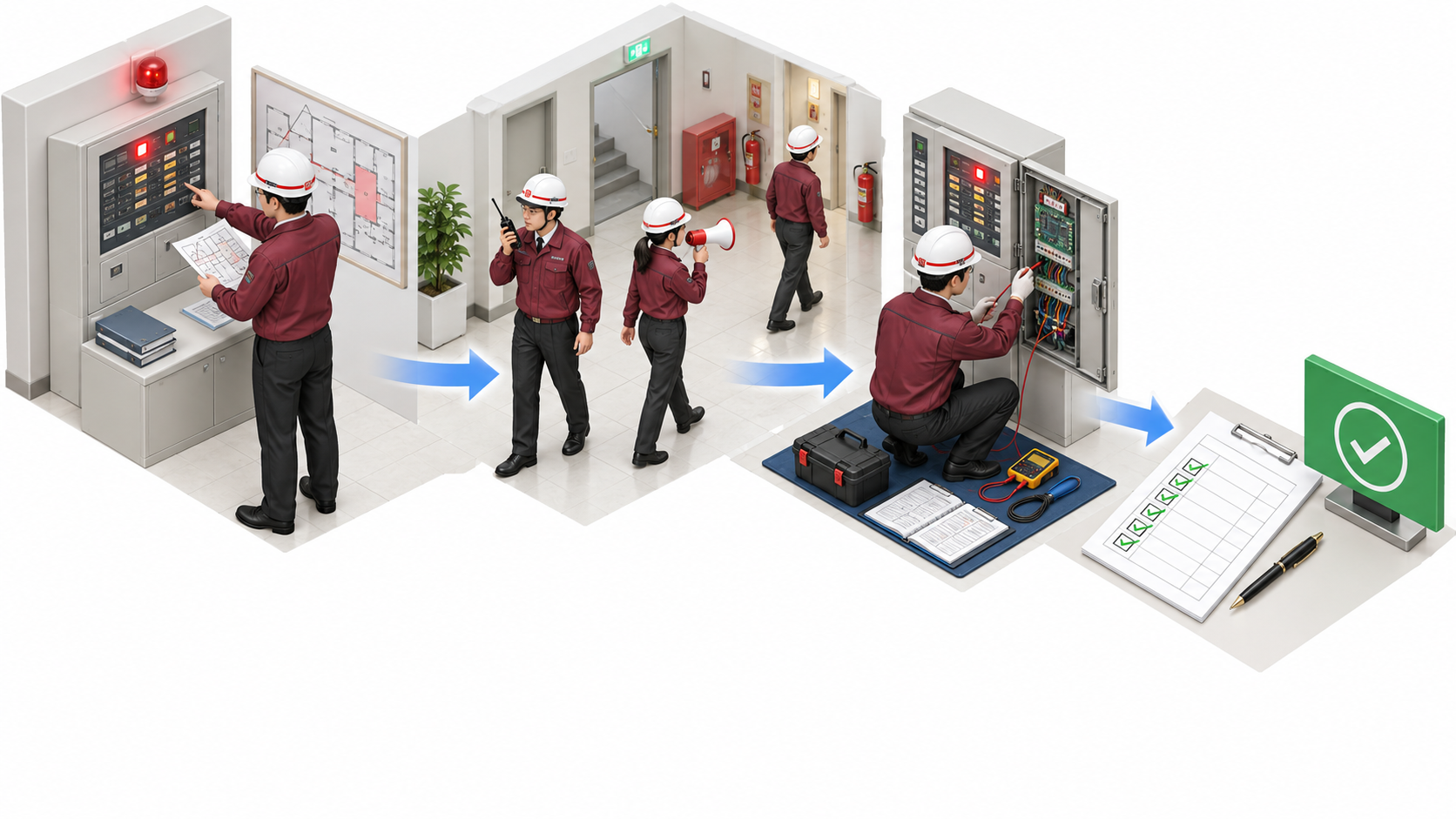

火災受信機の主音響不鳴動を記録し現場確認と暫定監視と専門点検へつなぐ横長アイソメ図

地震後に火災受信機の主音響が鳴らなければ復旧操作してよいのか

結論からいうと主音響が鳴らなくても現場確認前に復旧操作をしないでください。
主音響は受信機が火災信号を受けたことを担当者へ知らせる機能です。鳴らないと火災表示への気付きと初動が遅れるおそれがあります。

消防庁の「第１１自動火災報知設備点検要領」は、受信機の主音響装置について、火災信号を受信したとき正常に鳴動することを確認事項にしています。

火災、煙、焦げ臭さ、異常発熱があれば、受信機操作より119番通報、避難誘導、初期消火を優先します。
火災がなくても、鳴らない原因と火災監視への影響が分かるまでは、設備が正常とは判断できません。
初動は火災表示とスイッチ位置を撮影する、主音響の状態を記録する、火災表示と警戒区域を照合するの三つです。

受信機の音だけでも初動に影響するんですね。

そうです。
現場確認を先にします。

どの音響と表示と警戒区域を確認するのか

鳴らない主音響だけでなく火災表示と地区音響と警戒区域を一組で確認します。
受信機の主音響、火災表示、地区表示、地区音響、警戒区域一覧図、直近の点検票を照合してください。

受信機の名称と型式と設置場所
鳴動しない主音響と発見時刻
火災表示と地区表示と地区音響の状態
火災や断線や電源などの併発表示
該当回路が受け持つ警戒区域
地区音響や移信などの関連機能
音響停止スイッチの位置と定位

受信機には主音響、火災表示、地区表示、地区音響など複数の表示と警報があります。
受信機の主音響だけが鳴らなくても、火災表示や地区音響まで正常とは限らないため、一つの機能だけで判断しないでください。
複数棟やテナントがある建物では受信機ごとの監視範囲、音響回路、管理責任者を分けて記録します。

受信機の音だけ見ればええと思ってました。

表示と地区音響と警戒区域も見ます。

発見から暫定監視と専門点検までどう進めるのか

受信機の表示とスイッチ位置を保存し現場確認と常時監視を始めてから専門点検へ引き継ぎます。
原因が分からないまま復旧操作を繰り返すと、火災信号の履歴を失ったり現場確認を遅らせたりするおそれがあります。

火災、煙、焦げ臭さ、異常発熱を確認する
受信機全体と火災表示とスイッチ位置を撮影する
回路図と警戒区域一覧図で影響を確認する
影響区域の火気使用を制限する
巡回員と代替通報手段を配置する
主音響の状態と現場確認記録を消防設備士へ引き継ぐ
主音響と火災表示と地区音響の結果で再開を判断する

火災や煙がある場合は受信機の前に留まらず、119番通報、避難誘導、初期消火を優先します。
施設担当者が盤内へ触れたり試験を行ったりすると、感電や誤作動、警報停止につながるおそれがあります。
発見から復旧までを一つの時系列にまとめ、暫定措置の責任者と終了条件を明記してください。

復旧操作より先に現場確認を始めます。

ええですね。
常時監視を続けて引継ぎます。

主音響だけの故障と思うと何を見落とすのか

主音響装置だけの不具合とは限らず音響停止スイッチや音響回路の確認が必要です。
不鳴動は結果であり、地震による結線の緩みや音響回路の損傷など原因側の確認も必要です。

主音響装置や音響回路が損傷している
音響停止スイッチが定位から外れている
音響装置の端子や結線が緩んでいる
結線や端子に緩みや損傷がある
継電器や電源など関連機能に異常がある
火災表示と主音響の連動を確認していない

消防庁の「自動火災報知設備の試験基準」は、感知器等から火災信号を受信した際の火災表示、主音響、地区音響などを試験項目にしています。

専門点検では主音響装置、音響停止スイッチ、音響回路、結線、受信機の作動を設備構成に沿って確認します。
その後に主音響、火災表示、地区表示、地区音響、附属装置など必要な機能を一連で確認します。
復旧判断は主音響の復旧、音響回路の確認、監視機能の確認を記録して行います。

音響だけの故障と決めつけたらアカンのですね。

はい。
主音響と表示と回路を確認します。

明日から主音響の不鳴動にどう備えるのか

平常時の主音響と火災表示と暫定監視と連絡先を一枚にまとめます。
内閣府の事業継続ガイドラインは、重要な要素や資源の把握、代替策、教育と訓練、点検と是正を継続する考え方を示しています。

受信機の名称と型式と平常時表示を撮影する
主音響と火災表示の平常状態を記録する
音響停止スイッチの定位と地区音響を確認する
回路ごとの警戒区域と連動先を図面へ記す
火気制限と巡回による暫定監視を決める
消防設備士や保守事業者の連絡先を複線化する
原因是正と機能確認を含む再開条件を決める

消防計画には火災時の通報、初期消火、避難誘導を、BCPには設備不良時の暫定監視と業務再開判断を整理します。
訓練では実機を無断操作せず、主音響不鳴動の写真カードを使って報告から巡回配置まで確認できます。
状態保存、影響確認、火気制限、暫定監視、専門点検、結果受領までを一連の流れで通してください。
訓練後は音響停止スイッチの定位、復旧記録の保管場所を更新します。

写真カードなら触らず訓練できますね。

ええですね。
主音響と再開条件まで確認しましょう。

よくある質問

Q主音響が鳴らなくても火災信号は分かりますか？

A火災表示を目視できても担当者が気付けないおそれがあります。受信機の常時監視と現場確認を行います。

Q復旧ボタンを何度も押してよいですか？

A行わないでください。表示履歴を失うおそれがあるため、巡回などの暫定措置を取り専門業者へ連絡します。

Q主音響だけなら施設担当者が修理できますか？

A盤内作業と原因調査を伴います。設備の構成と資格範囲を確認し、消防設備士等へ依頼してください。

Q復旧完了は何を記録しますか？

A主音響、火災表示、地区表示、地区音響、スイッチ位置、確認者、時刻を残します。業務再開の根拠と一緒に保管します。

まとめ

✔受信機の表示と音響状態を操作前に保存します

✔復旧操作を繰り返さず火災の有無を確認します

✔火災表示と警戒区域を確認します

✔火気制限と巡回で暫定監視を続けます

✔音響回路を調べて専門業者へ復旧を依頼します

✔主音響と監視機能の復旧を確認します

✔点検結果をBCPの再開判断へつなぎます

参考・出典

※本記事は公表されている法令および消防庁、内閣府の資料に基づく一般的な解説です。自動火災報知設備の回路構成、主音響装置、点検方法、暫定措置、業務再開条件は建物と機器ごとに異なります。実際の応急対応、操作、修理、点検、営業や業務の再開は管理権原者、防火管理者、消防設備士、消防設備点検資格者、保守事業者、所轄消防署へご確認ください。
