BCPで地震後に火災受信機の地区表示灯が点かなければ復旧操作してよいのか｜現場確認と専門点検の手順を解説

地震後に火災受信機を確認すると、火災信号が入っているのに対応する地区表示灯だけ点かないことがあります。
表示灯だけの球切れに見えても、どの警戒区域で火災信号が出たかを受信機上で特定できない状態です。
復旧操作を繰り返す、盤内へ触れる、現場確認を後回しにする、といった対応では火災の有無も故障範囲も確認できません。
BCPでは発見表示を保存する、警戒区域を照合する、暫定監視から専門点検へつなぐという順番を決めます。

火災信号なのに地区表示灯が点きません。
復旧操作してええですか？

表示を変えず現場確認してください。

表示灯だけの故障ですか？

警戒区域と信号回路を確認します。

この記事の結論

受信機を操作する前に表示と時刻を保存します
復旧操作や盤内作業をせず火災の有無を確認します
地区表示灯と警戒区域への影響を照合します
火気制限と巡回で暫定監視を続けます
表示機能と回路の点検結果で業務再開を判断します

▼

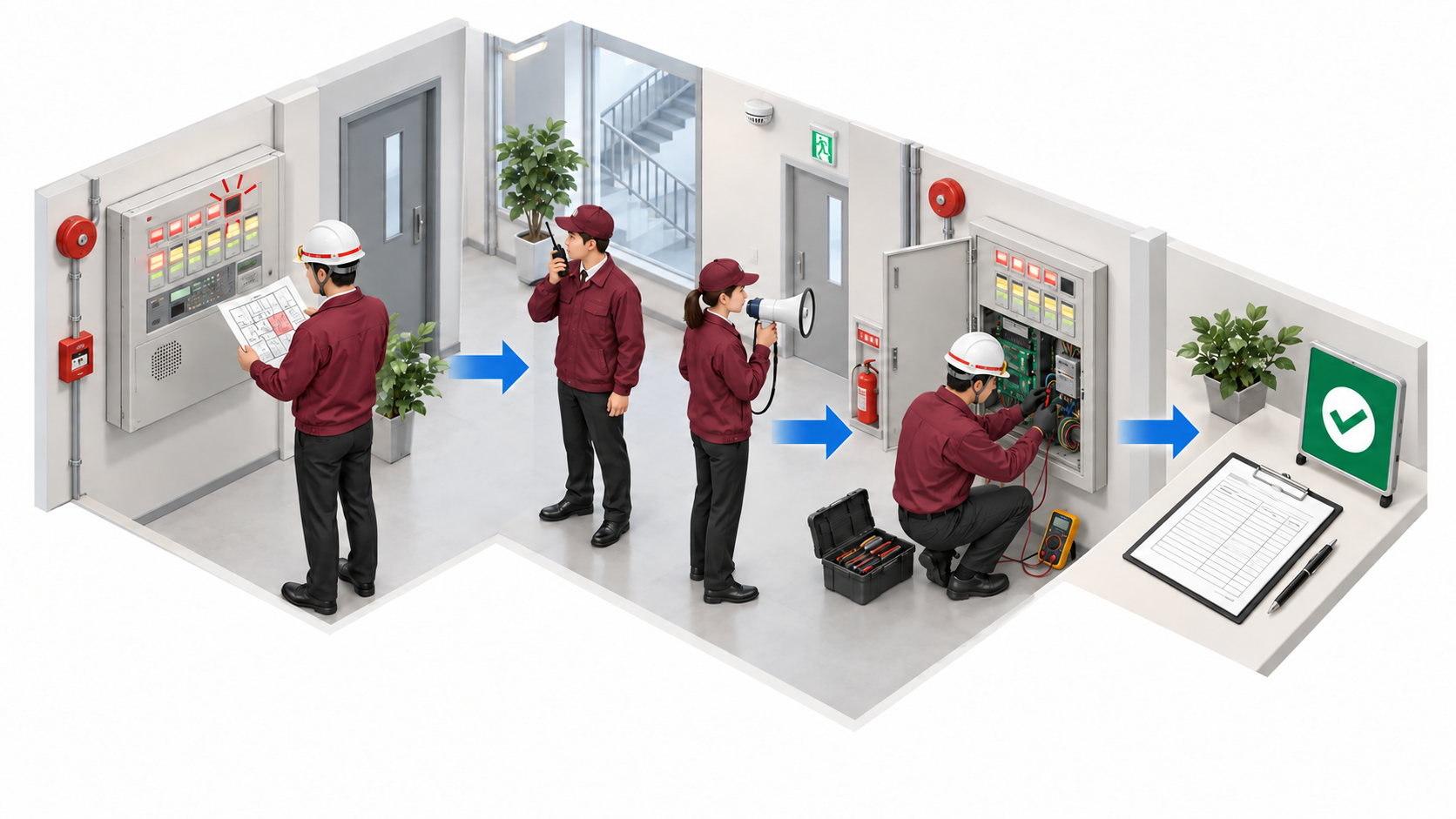

火災受信機の地区表示灯不点灯を記録し現場確認と暫定監視と専門点検へつなぐ横長アイソメ図

地震後に火災受信機の地区表示灯が点かなければ復旧操作してよいのか

結論からいうと地区表示灯が点かなくても現場確認前に復旧操作をしないでください。
地区表示灯は発報した警戒区域を知らせる機能です。点かないと出火場所の特定と初動が遅れるおそれがあります。

消防庁の「第１１自動火災報知設備点検要領」は、受信機の火災表示等について、火災信号を受信したとき正常に表示することを確認事項にしています。

火災、煙、焦げ臭さ、異常発熱があれば、受信機操作より119番通報、避難誘導、初期消火を優先します。
火災がなくても、表示しない原因と警戒区域への影響が分かるまでは、設備が正常とは判断できません。
初動は表示全体を撮影する、発報時刻を記録する、警戒区域を照合するの三つです。

表示灯だけでも初動に影響するんですね。

そうです。
現場確認を先にします。

どの表示と信号回路と警戒区域を確認するのか

点かない表示灯だけでなく火災信号と警戒区域と現場を一組で確認します。
受信機の火災表示、地区音響、警戒区域一覧図、平面図、直近の点検票を照合してください。

受信機の名称と型式と設置場所
点灯しない地区表示灯と発報時刻
火災表示と主音響と地区音響の状態
火災や断線や電源などの併発表示
該当回路が受け持つ警戒区域
地区音響や移信などの関連機能
警戒区域一覧図と平面図の保管状態

受信機には火災表示、地区表示、主音響、地区音響など複数の表示と警報があります。
一つの灯だけが暗くても、火災信号や警報出力まで正常とは限らないため、表示だけで判断しないでください。
複数棟やテナントがある建物では受信機ごとの監視範囲、信号回路、管理責任者を分けて記録します。

暗い表示灯だけ見ればええと思ってました。

一覧図で対応する警戒区域を見ます。

発見から暫定監視と専門点検までどう進めるのか

地区表示灯不点灯の記録と現場確認と巡回を並行して消防設備士へ連絡する横長アイソメ図

受信機の表示を保存し該当区域を現場確認してから暫定監視と専門点検へ引き継ぎます。
原因が分からないまま復旧操作を繰り返すと、表示の履歴を失ったり現場確認を遅らせたりするおそれがあります。

火災、煙、焦げ臭さ、異常発熱を確認する
受信機全体と点かない地区表示灯を撮影する
回路図と警戒区域一覧図で影響を確認する
影響区域の火気使用を制限する
巡回員と代替通報手段を配置する
表示と現場確認記録を消防設備士へ引き継ぐ
火災表示と信号回路と音響の結果で再開を判断する

火災や煙がある場合は受信機の前に留まらず、119番通報、避難誘導、初期消火を優先します。
施設担当者が盤内へ触れたり試験を行ったりすると、感電や誤作動、警報停止につながるおそれがあります。
発見から復旧までを一つの時系列にまとめ、暫定措置の責任者と終了条件を明記してください。

復旧操作より先に現場確認を始めます。

ええですね。
火災対応を止めず引継ぎます。

表示灯だけの球切れと思うと何を見落とすのか

地区表示灯だけの不具合とは限らず信号回路や表示回路の確認が必要です。
不点灯は結果であり、地震による結線の緩みや表示回路の損傷など原因側の確認も必要です。

地区表示灯や表示回路が損傷している
火災信号が受信機へ正しく届いていない
表示灯の取付けや端子が緩んでいる
結線や端子に緩みや損傷がある
継電器や表示灯など関連機能に異常がある
火災表示と地区音響の連動を確認していない

消防庁の「自動火災報知設備の試験基準」は、感知器等から火災信号を受信した際の火災表示、地区表示、音響装置などを試験項目にしています。

専門点検では表示灯、表示回路、信号回路、結線、受信機の作動を設備構成に沿って確認します。
その後に火災表示、地区表示、主音響、地区音響、附属装置など必要な機能を一連で確認します。
復旧判断は地区表示の復旧、信号回路の確認、監視機能の確認を記録して行います。

球切れと決めつけたらアカンのですね。

はい。
表示と回路と音響を確認します。

明日から地区表示灯の不点灯にどう備えるのか

平常時の地区表示と警戒区域と暫定監視と連絡先を一枚にまとめます。
内閣府の事業継続ガイドラインは、重要な要素や資源の把握、代替策、教育と訓練、点検と是正を継続する考え方を示しています。

受信機の名称と型式と平常時表示を撮影する
地区表示と警戒区域一覧図を照合する
表示灯と主音響と地区音響の平常状態を記録する
回路ごとの警戒区域と連動先を図面へ記す
火気制限と巡回による暫定監視を決める
消防設備士や保守事業者の連絡先を複線化する
原因是正と機能確認を含む再開条件を決める

消防計画には火災時の通報、初期消火、避難誘導を、BCPには設備不良時の暫定監視と業務再開判断を整理します。
訓練では実機を無断操作せず、地区表示灯不点灯の写真カードを使って報告から巡回配置まで確認できます。
状態保存、影響確認、火気制限、暫定監視、専門点検、結果受領までを一連の流れで通してください。
訓練後は警戒区域一覧図の更新日、復旧記録の保管場所を更新します。

写真カードなら触らず訓練できますね。

ええですね。
表示機能と再開条件まで確認しましょう。

よくある質問

Q地区表示灯が点かなくても火災信号は分かりますか？

A火災表示や音響だけでは区域を特定できない場合があります。一覧図で現場を照合します。

Q復旧ボタンを何度も押してよいですか？

A行わないでください。表示履歴を失うおそれがあるため、巡回などの暫定措置を取り専門業者へ連絡します。

Q表示灯だけなら施設担当者が交換できますか？

A盤内作業と原因調査を伴います。設備の構成と資格範囲を確認し、消防設備士等へ依頼してください。

Q復旧完了は何を記録しますか？

A火災表示、地区表示、信号回路、音響、警戒区域、確認者、時刻を残します。業務再開の根拠と一緒に保管します。

まとめ

✔受信機の表示と時刻を操作前に保存します

✔復旧操作を繰り返さず火災の有無を確認します

✔表示と警戒区域の対応を確認します

✔火気制限と巡回で暫定監視を続けます

✔表示回路を調べて専門業者へ復旧を依頼します

✔地区表示と監視機能の復旧を確認します

✔点検結果をBCPの再開判断へつなぎます
