熱媒体油循環装置だけを使う一般取扱所はなぜ100度未満の縛りがないのか｜体積膨張による漏えい防止の基準を解説

熱媒体油循環装置だけを使う一般取扱所にも、専用の特例基準が定められています。
この装置は危険物以外の物を加熱するためのものなので、油そのものが高温になることを前提に設計します。
油圧装置や切削装置を使う一般取扱所にある「100度未満で使う」という縛りが、この号には書かれていません。
この記事では、危険物の規制に関する規則が定める熱媒体油循環装置専用の一般取扱所の基準と、高温ゆえに求められる体積膨張対策を条文にそって整理します。

うちは熱媒体油で別のタンクを間接的に温めている設備なんですが、この基準に入るんですか。

はい、熱媒体油循環装置以外では危険物を扱わない一般取扱所が対象です。
まずは号の定義から確認しましょう。

他の号にある「100度未満」という制限がここには無いって本当ですか。

はい、条文にその文言はありません。
だからこそ体積膨張への対策が必要になります。

この記事の結論

危険物以外の物を加熱するための熱媒体油循環装置以外では危険物を取り扱わない一般取扱所には、専用の特例基準が定められています
対象になるのは高引火点危険物（引火点100度以上の第四類危険物）に限られます
油圧装置や切削装置の号にある「100度未満で取り扱う」という縛りはこの号にはありません
危険物を取り扱う設備は、危険物の体積膨張による漏えいを防止できる構造にする必要があります
建物の構造基準は塗装用・洗浄用・焼入放電加工用の一般取扱所の基準を寄せ集めて準用しています

▼

熱媒体油循環装置だけを使う一般取扱所とは何を指すのか

一般取扱所にはさまざまな区分があり、熱媒体油循環装置もそのひとつです。
まずは対象になる施設の条件を条文で確認します。

危険物の規制に関する規則第二十八条の五十四第八号　令第十九条第二項第八号に掲げる一般取扱所　危険物以外の物を加熱するための危険物（高引火点危険物に限る。）を用いた熱媒体油循環装置以外では危険物を取り扱わない一般取扱所で指定数量の倍数が三十未満のもの（危険物を取り扱う設備を建築物に設けるものに限る。）
同規則第十三条の六第一項　高引火点危険物とは、引火点が百度以上の第四類の危険物をいう。

対象は、危険物以外の物を温めるために熱媒体油循環装置だけを使う一般取扱所です。
高引火点危険物とは、引火点が100度以上の第四類の危険物を指します。
指定数量の倍数は30未満に限られ、危険物を取り扱う設備を建築物内に設ける施設だけが対象です。
油圧装置や切削装置を使う一般取扱所には「100度未満の温度で取り扱うものに限る」という条件が付きますが、熱媒体油循環装置の号にはこの文言がありません。
まずは自社の設備が高引火点危険物だけを扱っているか、指定数量の倍数を確認します。

熱媒体油循環装置は具体的にどんな設備を指すんですか。

危険物以外の物を加熱するために、熱媒体油という危険物を循環させる装置です。
温度の上限が条文に無い点が特徴です。

どの技術基準が熱媒体油循環装置向けに置き換わるのか

一般基準をまとめた大きな法令集から数ページが抜き取られ代わりに専用の特例基準をまとめた冊子が置かれているイメージ

対象になる施設だと分かったら、次にどの基準が入れ替わるのかを確認します。
ここは製造所の一般基準との対応関係です。

危険物の規制に関する規則第二十八条の六十の三第一項　第二十八条の五十四第八号の一般取扱所に係る令第十九条第二項の規定による同条第一項に掲げる基準の特例は、この条の定めるところによる。
同条第二項　第二十八条の五十四第八号の一般取扱所のうち、その位置、構造及び設備が次の各号に掲げる基準に適合するものについては、令第十九条第一項において準用する令第九条第一項第一号、第二号及び第四号から第十一号までの規定は、適用しない。

保安距離・空地・建物の構造にかかわる号だけが、専用の基準に入れ替わります。
除外されるのは製造所の一般基準（令第九条第一項）のうち第一号（保安距離）と第二号（空地）、そして第四号から第十一号（地階の禁止・耐火構造・屋根・防火設備・網入ガラス・床の構造・採光照明換気・蒸気の排出）です。
標識・掲示板を定めた第三号や、タンク・配管・温度測定装置・直火の禁止・電気設備などを定めた第十二号以降は、この特例の対象になっていません。
入れ替わる号とそのまま残る号を条文で線引きしてから、次の基準を確認します。

一般基準が全部入れ替わるわけじゃないんですか。

はい、入れ替わるのは保安距離・空地・建物構造の号だけです。
温度測定装置などはそのまま生きています。

体積膨張による漏えいはどうやって防ぐのか

熱媒体油循環装置ならではの基準が、ここに定められています。
他の号には無い、この号だけの要件です。

危険物の規制に関する規則第二十八条の六十の三第二項第一号　危険物を取り扱う設備は、危険物の体積膨張による危険物の漏えいを防止することができる構造のものとすること。

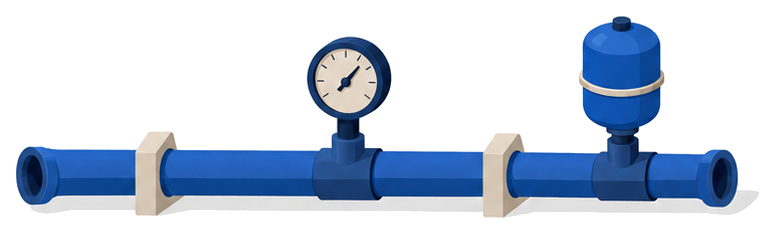

熱媒体油循環装置には、体積膨張による漏えいを防ぐ専用の基準があります。
熱媒体油循環装置には「100度未満で使う」という縛りが無いため、油は高温まで加熱される前提で設計します。
液体は温度が上がると体積が膨張し、密閉された配管や槽のままでは圧力が上がって漏えいにつながります。
条文はこの構造上のリスクに対して、膨張した分を吸収できる構造にすることを求めています。
油圧装置や切削装置のように温度に上限がある号には、この要件は置かれていません。

膨張した分は、どこに逃がせばいいんですか。

条文は逃がし先までは指定していません。
体積膨張を吸収できる構造にすることが求められています。

建物の構造基準はなぜ複数の条文を寄せ集めているのか

塗装用と洗浄用と焼入放電加工用の三枚の設計図から一枚の建物の図面が組み立てられているイメージ

この号には建物構造の専用条文が無く、他の号の基準を寄せ集めて準用しています。
実務で見落としやすいのはここです。

危険物の規制に関する規則第二十八条の六十の三第二項第二号　第二十八条の五十五第二項第一号及び第三号から第八号まで、第二十八条の五十五の二第二項第一号及び第二号並びに第二十八条の五十六第二項第一号及び第二号に掲げる基準に適合するものであること。

熱媒体油循環装置の建物構造は、三つの条文から必要な号だけを組み合わせています。
塗装や印刷を専ら行う一般取扱所の基準（第二十八条の五十五）からは地階の禁止・窓の禁止・出入口の防火設備・床の構造・採光換気設備・蒸気排出設備を借りています。
洗浄を専ら行う一般取扱所の基準（第二十八条の五十五の二）からはタンク周囲の囲いと過熱防止装置を、焼入れ・放電加工を専ら行う一般取扱所の基準（第二十八条の五十六）からは耐火構造による区画を借りています。
一つの条文にまとまっていないため、複数の条文を横に並べて確認しないと基準を取りこぼします。
図面のチェックリストは、この三つの条文の号番号をそのまま並べて作るのが確実です。

条文が一か所にまとまっていないのは不便ですね。

そのとおりです。
三つの条文を横に並べて確認するチェックリストを作ってください。
