屋内消火栓設備の設置後試験はなぜ一部を省略できるのか｜認定表示で省略できる試験とできない試験を解説

屋内消火栓設備は、設置工事が終わったらそれで終わりではありません。
実際に水を出して確かめる放水試験や、配管そのものの強さを確かめる耐圧試験まで、決められた試験に合格して初めて使える設備になります。
一方で、試験の中には「認定表示」があれば省略してよいとされている項目もあります。
この記事では屋内消火栓設備の設置後試験のしくみと、省略できる試験とできない試験の境目を整理します。

業者さんから「今回は認定表示があるので一部の試験は省略します」と言われました。

すべての試験を省略できるわけではありません。
どこまでが対象なのか順番に見ていきましょう。

省略できる部分とできない部分の境目を知っておきたいです。

試験の区分から順番に整理していきます。
まずは全体の流れからです。

この記事の結論

屋内消火栓設備は外観試験・機能試験・総合試験の３区分に合格して初めて使用できます
配管は加圧送水装置の締切圧力の一・五倍以上の水圧に耐えなければなりません
放水試験は放水圧力と放水量の両方が基準値に入って初めて合格になります
認定表示があれば、ポンプ単体の一部試験は省略できます
実際に水を出す放水試験そのものは省略の対象になっていません

▼

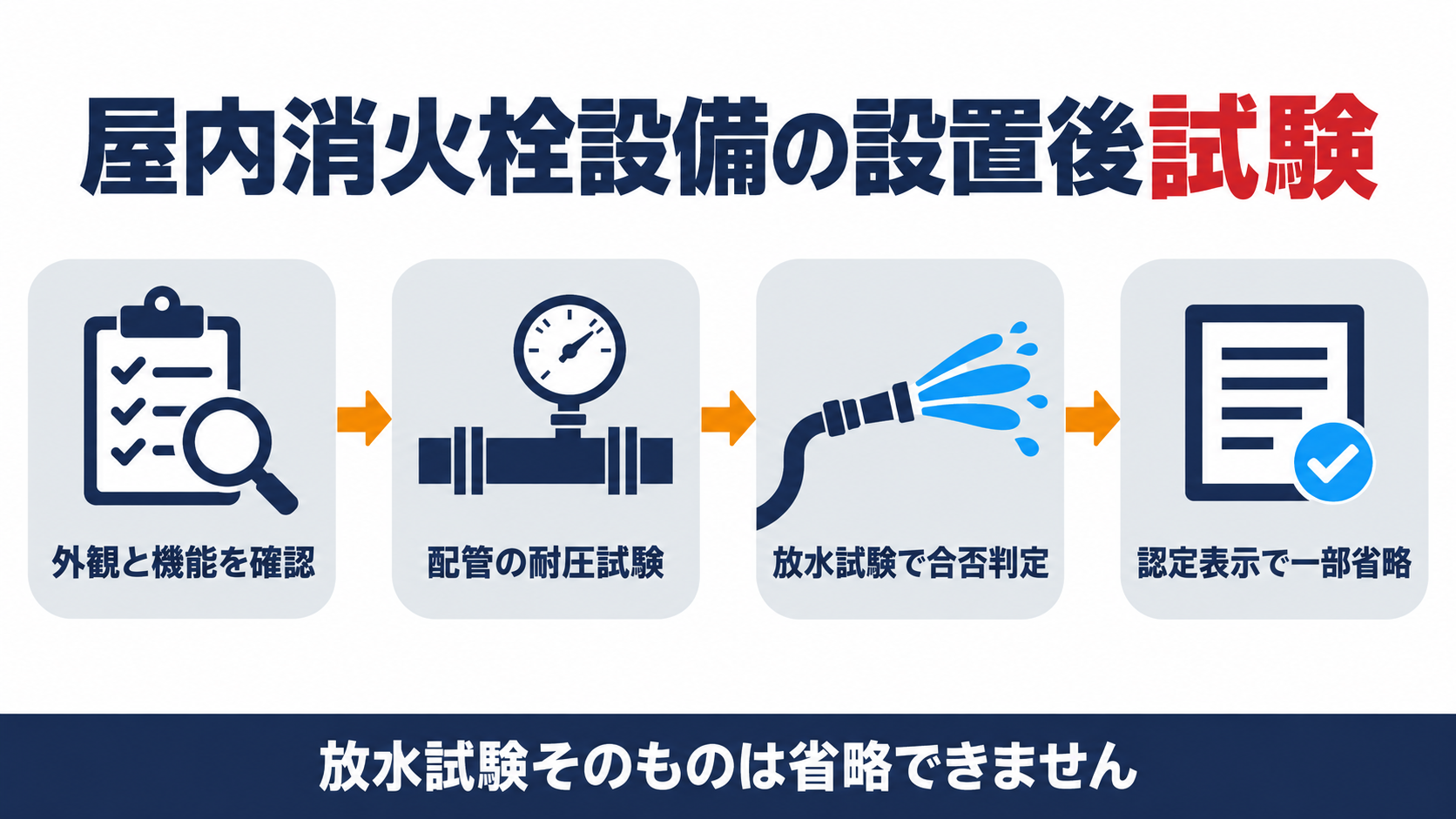

屋内消火栓設備の設置後試験を外観試験機能試験総合試験の流れと認定表示による省略の範囲で示した図解

屋内消火栓設備はどんな試験を受けるのか

工事が終わった屋内消火栓設備は、書類上の確認だけで済ませることはできません。
消防庁が定める試験区分に沿って、実際の設備を目で見て、動かして、水を出して確かめます。

屋内消火栓設備の試験基準（消防庁通知）　屋内消火栓設備の設置に係る工事が完了した場合における試験は、次表に掲げる試験区分及び項目に応じた試験方法及び合否の判定基準によること。試験は外観試験・機能試験・総合試験の３区分に分かれる。

試験は目で見る段階から、実際に水を流す段階まで３段階に分かれています。
まず外観試験で水源やポンプ、配管の設置状況を目視で確認し、次に機能試験でポンプの起動や停止、起動用水圧開閉装置の作動圧力などを個別に動かして確かめます。
最後の総合試験で、実際に放水して初めて設備全体の性能が確かめられます。
段階を踏むのは、部品ひとつひとつの不具合を先に見つけておくことで、最後の放水試験を安全に行うためだと考えられます。

見た目の確認だけでなく、実際に水も出すところまでやるんですね。

段階を踏むことで不具合の見落としを防いでいます。
まずは配管そのものの強さから見てみましょう。

配管はどれくらいの圧力まで耐えればよいのか

放水するための配管は、普段の使用圧力より高い圧力をかけても壊れないことを確かめておく必要があります。
その基準となるのが、配管の耐圧試験です。

屋内消火栓設備の試験基準（消防庁通知）　配管耐圧試験　当該配管に給水する加圧送水装置の締切圧力の一・五倍以上の水圧を加える。管、管継手、バルブ類の亀裂、変形、漏水等がないこと。

耐圧試験の基準は、ポンプの締切圧力を基準にした割合で決まります。
締切圧力とは、ポンプの吐出側を閉じたときに配管にかかる最大の圧力のことです。
配管はその締切圧力の一・五倍以上の水圧をかけられても、亀裂や変形、漏水が起きないことが求められます。
ポンプの性能によって締切圧力そのものが違うため、実際に加える試験圧力の数値は建物ごとの設備で変わってきます。

普段使う圧力より高い圧力までわざわざ確かめるんですね。

余裕を持たせた圧力で確かめておく必要があります。
次は実際の放水試験を見てみましょう。

放水試験は何をもって合格とするのか

配管の強さが確かめられたら、次はいよいよ実際に放水します。
このとき見るのは、水の勢いを示す放水圧力と、水の量を示す放水量の２つです。

屋内消火栓設備の試験基準（消防庁通知）　放水試験　ノズル先端における放水圧力が１号消火栓、易操作性１号消火栓及び広範囲型２号消火栓にあっては〇・十七メガパスカル以上〇・七メガパスカル以下、２号消火栓にあっては〇・二十五メガパスカル以上〇・七メガパスカル以下において、放水量は１号消火栓及び易操作性１号消火栓にあっては130リットル毎分以上、２号消火栓にあっては60リットル毎分以上、広範囲型２号消火栓にあっては80リットル毎分以上であること。

合格の範囲は消火栓の種類ごとに数値が分かれています。
放水圧力は１号消火栓なら0.17メガパスカル以上0.7メガパスカル以下、２号消火栓なら0.25メガパスカル以上0.7メガパスカル以下という範囲に収まらなければなりません。
放水量も同時に確かめ、１号消火栓は毎分130リットル以上、２号消火栓は毎分60リットル以上という基準があります。
圧力が高すぎても低すぎても不合格になる点は、見落としやすいところです。

圧力が強すぎてもだめだというのは意外でした。

強すぎる圧力はホース操作を難しくします。
ここまでの試験、実は一部を省略できる場合があります。

なぜ一部の試験は現場で省略できるのか

すべての試験項目を、現場で一から確かめているわけではありません。
機器そのものにあらかじめ性能が確かめられている印がある場合、一部の試験は省略できます。

屋内消火栓設備の試験基準（消防庁通知）　備考　※印の試験は、｢加圧送水装置の基準｣（平成九年消防庁告示第八号）又は「屋内消火栓設備の屋内消火栓等の基準」（平成二十五年消防庁告示第２号）に適合しているものとして、総務大臣又は消防庁長官が登録する登録認定機関の認定を受け、その表示が貼付されているものにあっては、省略することができる。

省略できるのは、機器があらかじめ第三者機関の認定を受けている場合だけです。
総務大臣または消防庁長官が登録した登録認定機関の認定を受け、その表示が貼られたポンプであれば、現場で改めて確かめなくても性能が保証されていると扱われます。
現場の検査員がまず確認するのは、この認定表示が実際に機器へ貼付されているかどうかです。
表示が無ければ、省略の対象になっている試験項目もすべて現場で行うことになります。

ラベルが貼ってあるかどうかで、当日の作業量が変わるということですね。

認定表示の有無で当日の試験項目が変わります。
ただし省略できない試験も残っています。

省略できる試験とできない試験はなにが違うのか

認定表示があるからといって、放水そのものを省略できるわけではありません。
省略の対象になっているのは、あくまでポンプ単体の一部の試験です。

屋内消火栓設備の試験基準（消防庁通知）　※ポンプ締切運転時の状況、※ポンプ定格負荷運転時の状況、※水温上昇防止装置試験、※ポンプ性能試験装置試験には備考の※印が付されている。放水試験の項目には※印の記載が無い。

※印が付いているのはポンプ単体の性能を確かめる試験だけです。
締切運転時の揚程や定格負荷運転時の吐出揚程、水温上昇を防ぐ逃し装置の水量といったポンプ本体の試験には※印が付いており、認定表示があれば省略できます。
一方で、実際にノズルから放水して圧力と放水量を確かめる放水試験そのものには※印が付いていません。
これは、ポンプ単体の性能が保証されていても、配管でつながった建物全体としての性能まで保証されるわけではないためだと考えられます。

ポンプが優秀でも、建物側の配管まで保証されるわけではないんですね。

実際に水を出して確かめる部分は必ず残ります。
