非常コンセント設備はどうやって検査で回路を確かめるのか｜専用幹線と過電流遮断器の基準を解説

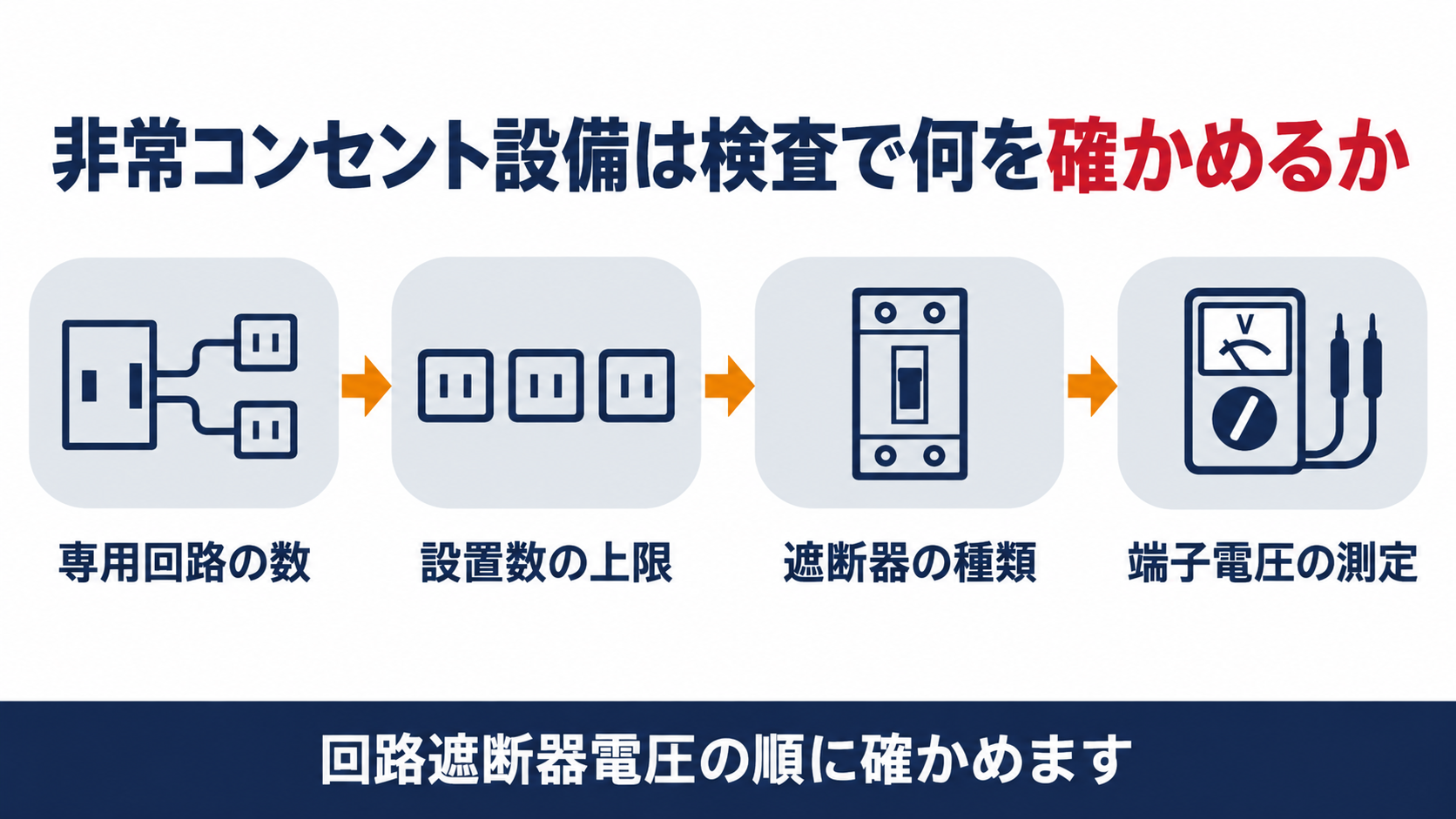

非常コンセント設備は、高層ビルや地下街で消防隊が消火活動に使う電源設備です。
保護箱の中の差込口は目立ちませんが、実は回路の本数や遮断器の容量まで細かく基準が決まっています。
設置工事が終わったときには、目視で確認する外観試験だけでなく、実際に電圧を測る機能試験も行われます。
今回は非常コンセント設備の専用回路・遮断器・端子電圧について、検査でどこまで確かめられているのかを解説します。

▼

非常コンセントの専用回路は各階にいくつ必要か

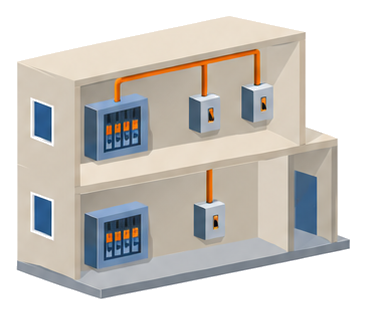

非常コンセントへの電気は、各階ごとに独立した回路で届くしくみになっています。
検査ではこの回路の本数を、配電盤の系統図と照らし合わせて確認します。 非常コンセントの回路は各階ごとに専用で分かれています。
専用幹線から分かれる回路は、主配電盤から専用のものとし、各階ごとに２以上となるように設けます。
ただし、階の非常コンセントの数が１個のときに限り、１回路とすることができます。
階に複数のコンセントがある建物ほど、回路も複数に分かれているということです。
検査ではこの回路の本数を、配電盤の系統図と照らし合わせて確認します。

一つの回路に設けられる非常コンセントの数に上限はあるのか

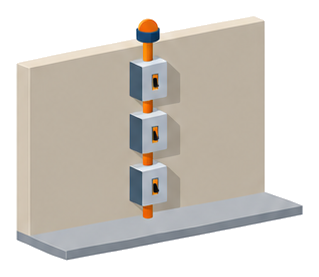

回路には、何個でも非常コンセントをつなげてよいわけではありません。
数えるだけの単純な確認に見えて、超過があれば回路の組み直しが必要になります。 一つの回路にまとめられる数には上限があります。
一の回路に設けてある非常コンセントの数は10以下であることとされています。
階数の多い建物では、この上限を超えないよう回路そのものを複数に分けて配線します。
検査では、系統図をたどりながら一つの回路に何個の非常コンセントがぶら下がっているかを数えて確認します。
数えるだけの単純な確認に見えますが、超過があれば回路の組み直しが必要になります。

分岐回路の遮断器は開閉器と配線用遮断器で容量が違うのか

分岐回路には、開閉器か過電流遮断器のどちらかを設けることになっています。
どちらを選ぶかで、設けられる容量そのものが変わります。 遮断器は種類によって設けられる容量が変わります。
専用幹線から各階の非常コンセントまでの分岐回路には、開閉器又は過電流遮断器を設けます。

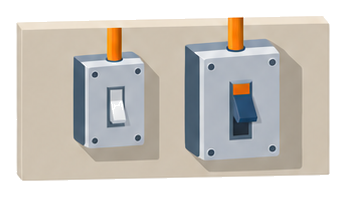

単相交流100ボルト回路の場合、開閉器を設けるときは15アンペア、配線用遮断器を設けるときは20アンペアのものとされています。
そこまでの理由は基準に明記されていませんが、配線用遮断器そのものに遮断機能が備わっている点が関係していると考えられます。
検査ではこの分岐回路に実際に設けられている機器の種類と容量を、目視で確認します。

専用幹線そのものにはどんな電気容量が求められるのか

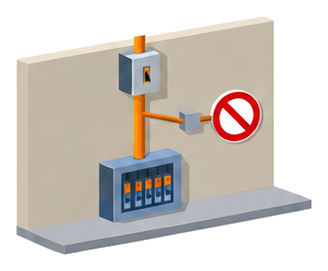

分岐回路の手前にある専用幹線そのものにも、供給できる電気の量が決められています。
末端の非常コンセントまで、きちんと電気を届けられるだけの余力が必要だからです。 専用幹線そのものにも電気容量の基準があります。
専用幹線は、単相交流100ボルトで15アンペア以上の電気が供給可能であることとされています。
これは非常コンセント１個あたりに求められる電気容量と同じ水準です。
専用幹線の段階で、末端の非常コンセントが必要とする電気をきちんと届けられるだけの余力を確保しているということです。
検査では幹線の太さや配線の状態を、この容量を満たせるかという視点で確認します。

端子電圧試験では何を測ってどう合否を判定するのか

回路や遮断器が正しくても、最後は実際に電圧が出ているかを測って確かめます。
外観試験と機能試験の両方をそろえて初めて、検査に合格したことになります。 最後は実際に電圧を測って確かめます。
端子電圧試験は、電圧を電圧計を用いて測定する試験です。
合否の判定基準は、電圧の測定値が定格で100ボルトであることとされています。
見た目や配線の状態が正しくても、実際に電圧が出ていなければ意味がありません。
外観試験と機能試験の両方をそろえて初めて、検査に合格したことになります。
