大阪市で閉鎖型ヘッドの連結散水設備にポンプと水源はいるのか｜堺市とも比較

連結散水設備は、地階の天井に散水ヘッドを並べ、消防ポンプ自動車が外の送水口から水を送る設備です。
国の基準には、屋内消火栓設備のような水源やポンプの規定がありません。
ところが大阪市の運用基準は、閉鎖型のヘッドを使う連結散水設備に専用のポンプと水源を設けると定めています。
配管に水を満たしておく方法も、屋内消火栓設備の節から借りています。
この記事では、国の基準と大阪市の運用を分けて読み、堺市の書き方とも比べます。

大阪市で地下１階の駐車場と倉庫に連結散水設備を付ける計画があります。
閉鎖型のヘッドにすれば水損が少ないと聞きました。

大阪市の運用基準では、閉鎖型ヘッドにすると専用ポンプと水源が必要になります。
送水口だけでは済みません。

消防車が送水する設備なのに、ポンプまで要るのですね。

はい、配管の充水も屋内消火栓の節を借りて求めています。
国の基準と大阪市の運用を分けて見ていきましょう。

この記事の結論

国の基準（消防法施行令第28条の２・施行規則第30条の３）は、散水ヘッドと送水口の基準を定めるだけで、水源や加圧送水装置の規定はありません
大阪市の運用基準は、閉鎖型ヘッドを使う場合に専用のポンプと電動機による加圧送水装置と水源を設けるとしています（◆＝行政指導基準）
ポンプは５個のヘッドから同時に0.04メガパスカル以上・毎分50リットル以上を出せ、閉鎖型スプリンクラーヘッドの作動で自動的に起動するもの、水源はヘッドの個数（最大５）×0.5立方メートル以上です
配管の充水は屋内消火栓設備の基準（第５．１）に準じるとされ、送水口は１の送水区域が10個以下なら単口形にできると書かれています
堺市の審査基準は、ポンプや水源の項目を置かず、高架水槽（有効水量４立方メートル以上）で配管を常時充水する形です。東大阪市の公開資料には連結散水設備の基準がありません

▼

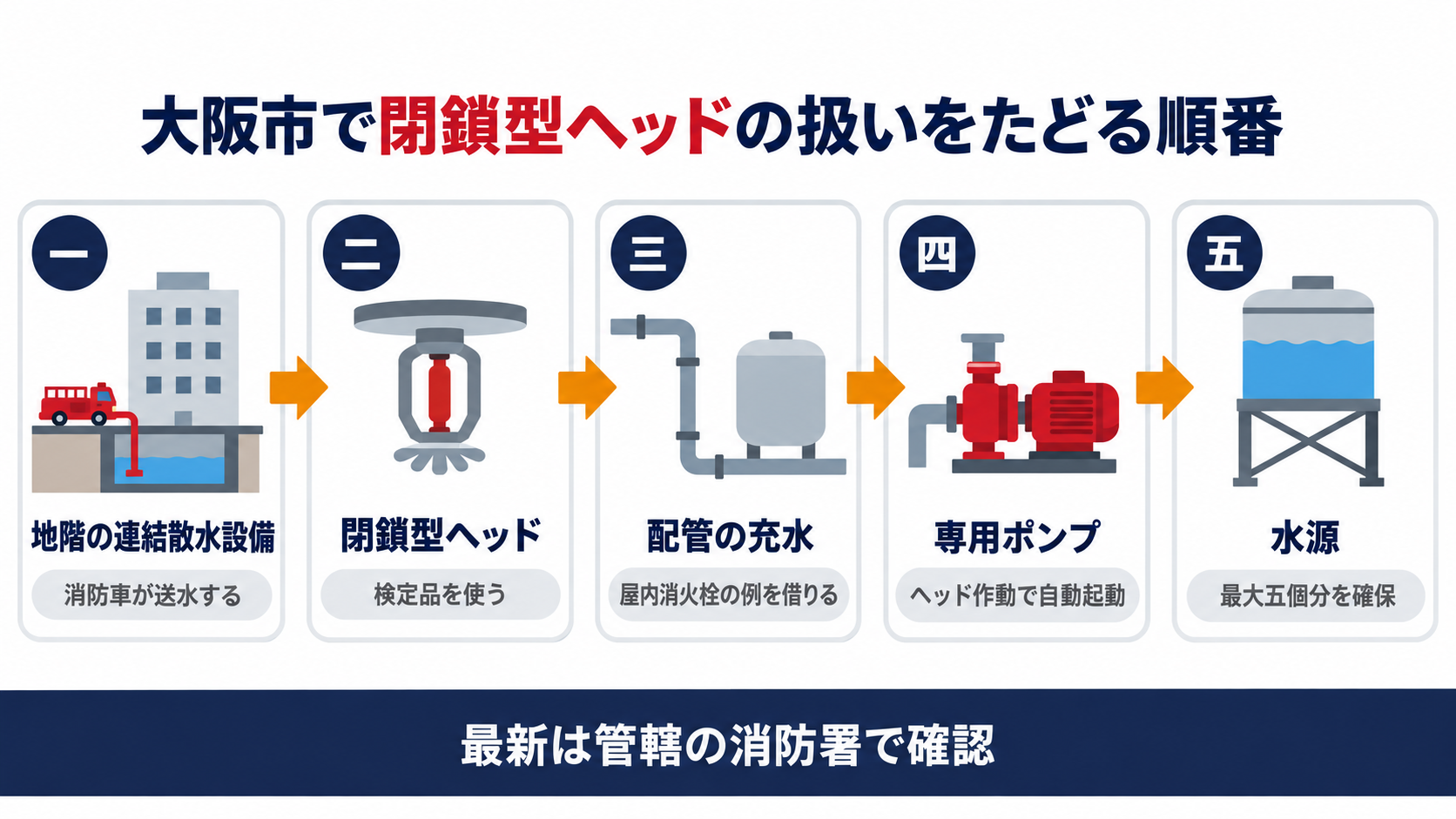

地階の連結散水設備から閉鎖型ヘッドの検定品と屋内消火栓の例を借りた配管の充水と専用ポンプの自動起動と最大五個分の水源へたどる大阪市の運用基準の順番を示す図解

国の基準では連結散水設備に水源やポンプはいるのか

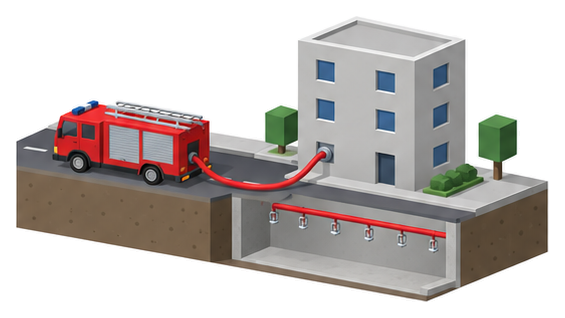

赤い消防ポンプ自動車が建物の足元の送水口にホースをつなぎ地階の天井に並ぶ散水ヘッドへ水を送る様子を断面で描いたイラスト

まず、全国共通の国の基準を確かめます。
連結散水設備を付ける建物は、消防法施行令第28条の２第１項が決めています。

消防法施行令第二十八条の二第一項　連結散水設備は、別表第一（一）項から（十五）項まで、（十六の二）項及び（十七）項に掲げる防火対象物で、地階の床面積の合計（同表（十六の二）項に掲げる防火対象物にあつては、延べ面積）が七百平方メートル以上のものに設置するものとする。

地階の床面積の合計が700平方メートル以上の建物が対象です。
技術上の基準は、同じ条の第２項と、消防法施行規則第30条の３に書かれています。

消防法施行令第二十八条の二第二項　前項に規定するもののほか、連結散水設備の設置及び維持の技術上の基準は、次のとおりとする。
一　散水ヘツドは、前項の防火対象物の地階の部分のうち総務省令で定める部分の天井又は天井裏に、総務省令で定めるところにより設けること。
二　送水口は、消防ポンプ自動車が容易に接近できる位置に設けること。

施行規則第30条の３は、散水ヘッドを開放型散水ヘッド・閉鎖型散水ヘッド・閉鎖型スプリンクラーヘッドの３種類に分けています。
１つの送水区域につなぐヘッドの数は、種類ごとに上限があります。

消防法施行規則第三十条の三第一号ハ・第四号イ　一の送水区域に接続する散水ヘッドの数は、開放型散水ヘッド及び閉鎖型散水ヘッドにあつては十以下、閉鎖型スプリンクラーヘッドにあつては二十以下となるように設けること。
送水口のホース接続口は、双口形のものとすること。ただし、一の送水区域に取り付ける散水ヘッドの数が四以下のものにあつては、この限りでない。

条文に並ぶのは、ヘッドの位置と数、選択弁、配管、送水口の細目です。
屋内消火栓設備にある水源の水量や加圧送水装置の規定は、令第28条の２にも施行規則第30条の３にもありません。
水は、消防隊が消防ポンプ自動車で送水口から送ることが前提の設備です。
配管の細目が屋内消火栓設備の規定をどこまで借りているかは、連結散水設備の配管はなぜ屋内消火栓の基準を２つしか借りないのかで取り上げています。

国の条文には、ポンプや水槽の話は出てこないのですね。

はい、国の基準では消防車の送水だけで動く設備です。
大阪市の運用基準はそこに上乗せしています。

大阪市は閉鎖型ヘッドの連結散水設備に何を求めるのか

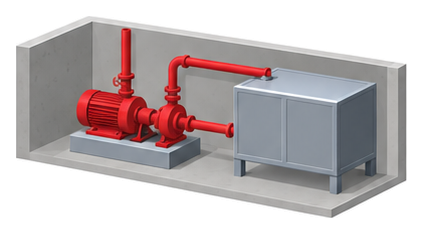

地下のポンプ室に専用の消火ポンプと電動機が水槽と赤い配管でつながっている様子を断面で描いたイラスト

大阪市消防局の運用基準は、第５章第２節で連結散水設備を扱っています。
その第６が、閉鎖型ヘッドを使う場合の加圧送水装置と水源です。

大阪市「消防用設備等の設置に係る運用基準」第５章第２節連結散水設備第６加圧送水装置及び水源◆（柱書・１）　閉鎖型ヘッドを用いる場合は、次により加圧送水装置及び水源を設ける。
加圧送水装置には専用のポンプ及び電動機を用いるものとし、規則第12条第１項第７号ハ、(ﾊ)､(ﾎ)から(ﾁ)まで、ニ及びヘ並びに第９号の規定の例によるほか、５個（１の送水区域における散水ヘッドの設置個数が５個未満の場合は、当該設置個数）の散水ヘッドから同時に放水した場合に、それぞれの散水ヘッドの先端において、放水圧力が0.04メガパスカル以上で、かつ、放水量が50リットル毎分以上の性能が得られるものとするとともに、閉鎖型スプリンクラーヘッドの作動により自動的に起動するものとする。

大阪市「消防用設備等の設置に係る運用基準」第５章第２節連結散水設備第６２　水源の水量は、散水ヘッドの設置個数が最大の放水区域における散水ヘッドの個数（５以上の場合は５とし、５未満である場合は当該設置個数）に0.5立方メートルを乗じて得た量以上の量とするものとする。

施行規則第12条第１項第７号は、屋内消火栓設備の加圧送水装置の規定で、第９号は地震への備えの規定です。
大阪市は、その一部の「例による」として、ポンプの性能や付属設備の考え方を屋内消火栓設備から借りています。
そのうえで、連結散水設備用に独自の数字を置いています。

項目	大阪市第６の内容
ポンプ	専用のポンプと電動機（規則第12条第１項第７号・第９号の一部の例による）
性能	５個（５個未満ならその個数）のヘッドから同時に放水して、各ヘッドで0.04メガパスカル以上・毎分50リットル以上
起動	閉鎖型スプリンクラーヘッドの作動で自動的に起動
水源	ヘッドの数が最も多い区域の個数（最大５）×0.5立方メートル以上（５個なら2.5立方メートル以上）

見出しの◆は、大阪市の凡例で「行政手続法上の行政指導に該当する事項（行政指導基準）」です。
法令の義務そのものではなく、大阪市が地域の実績などから定めた上乗せの指導という位置付けです。
あわせて第７は、閉鎖型ヘッドに使うヘッドそのものを指定しています。

大阪市「消防用設備等の設置に係る運用基準」第５章第２節連結散水設備第７散水ヘッド　散水ヘッドは、令第28条の２第２項第１号及び規則第30条の３第１号の規定によるほか、閉鎖型ヘッドは告示基準が示されるまでの間、閉鎖型スプリンクラーヘッドの技術上の規格を定める省令（昭和40年自治省令第２号）第２条第１号に掲げる検定品とするものとする。

つまり大阪市の閉鎖型ヘッドの連結散水設備は、検定品の閉鎖型スプリンクラーヘッドを使い、火災の熱でヘッドが開くと自前のポンプが動いて水源の水を出す形になります。
消防隊が着けば、送水口から送水して放水を続ける流れです。

火事でヘッドが開いたら、消防車が来る前にポンプが動くのですね。

はい、そのために５個分の性能と水源を求めています。
次は配管と送水口です。

配管の充水と送水口はどの規定を借りているのか

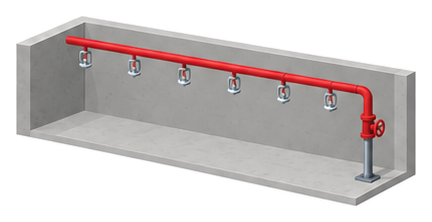

地階の天井に沿って赤い配管に散水ヘッドが並び配管の末端が床近くの弁と排水管へ下りている様子を断面で描いたイラスト

大阪市の第４は配管の節で、２に閉鎖型ヘッドを使う場合の追加の定めがあります。

大阪市「消防用設備等の設置に係る運用基準」第５章第２節連結散水設備第４２◆（(１)〜(２)）　１のほか、閉鎖型ヘッドを用いるものについては、次によるものとする。
(１)　屋内消火栓設備の基準（第５．１）に準じて充水のための措置を講じること
(２)　各送水区域の配管の末端には、送水試験を行うことのできる試験用止水弁及び排水管を設けること

(１)が借りている屋内消火栓設備の基準第５．１は、次のとおりです。

大阪市「消防用設備等の設置に係る運用基準」第１章第２節屋内消火栓設備第５配管１充水措置◆ (１)　配管は、自動給水装置を設けたおおむね0.1から0.2立方メートル以上（他の消防用設備等と兼用する場合は0.2立方メートル以上）の有効水量を有する補助高架水槽又は補助ポンプ等により、常時充水しておくことができるもの（いわゆる湿式）とすること。ただし、加圧送水装置から最遠の屋内消火栓までの配管長さが10メートル以下であり、かつ、当該配管径が管の呼びで50ミリメートル以下のものにあっては、この限りでない。

配管は補助高架水槽か補助ポンプで常時水を満たす湿式にする、という考え方を借りています。
ただし書きの「最遠の屋内消火栓まで10メートル」は屋内消火栓設備の言葉なので、連結散水設備でどう読むかは第４に書かれていません。
ここは「準じて」の範囲を所轄の消防署と確かめるのが確実です。
第４２はこのほか、(３)で１の送水区域のヘッドが11個以上20個以下なら管の呼び80ミリメートルまでの管径表を置き、(４)でヘッド１個あたり毎分80リットル・0.1メガパスカルとして摩擦損失を計算するよう定めています。
送水口は、第２の柱書に国の基準と違う書き方があります。

大阪市「消防用設備等の設置に係る運用基準」第５章第２節連結散水設備第２送水口◆（柱書ただし書き）　ただし、閉鎖型の散水ヘッド（以下この節において「閉鎖型ヘッド」という。）を用いるもので、１の送水区域に取り付ける散水ヘッドの個数が10以下のものにあっては、規則第30条の３第４号イの規定にかかわらず、送水口のホースの接続口を単口形のものとすることができる。

国の施行規則は、単口形をヘッド４個以下に限っています。
大阪市は、閉鎖型ヘッドなら10個以下まで単口形にできると書いています。
どの規定を根拠にした扱いかは、この節には書かれていません。
送水口の口数の考え方は連結散水設備の送水口はなぜ穴がひとつの建物があるのかでも解説しています。
大阪市の閉鎖型ヘッドの扱いを順番に並べると次のとおりです。

消防法施行令第28条の２が、地階の床面積の合計700平方メートル以上の建物に連結散水設備を求めます
消防法施行規則第30条の３が、閉鎖型スプリンクラーヘッドは１の送水区域に20個以下などの細目を決めます
大阪市の第７が、閉鎖型ヘッドを閉鎖型スプリンクラーヘッドの検定品とします
大阪市の第４２(１)が、屋内消火栓設備の基準第５．１に準じて配管を常時充水します
大阪市の第６が、規則第12条第１項第７号・第９号の一部の例による専用ポンプと水源を求めます
大阪市の第２が、ヘッド10個以下の送水区域なら送水口を単口形にできるとします

ポンプは第６、充水は屋内消火栓の節、と別々の場所に書いてあるのですね。

はい、第４と第６をセットで読むのがこの節のこつです。
次は堺市の書き方を見ましょう。

堺市は閉鎖型ヘッドの連結散水設備をどう扱うのか

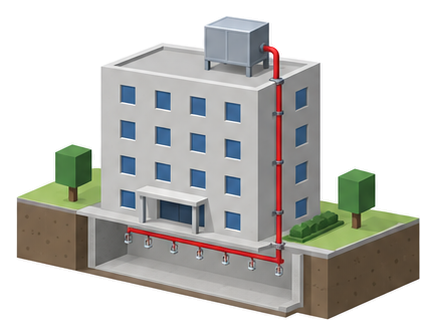

屋上に置いた水槽から赤い配管が外壁を下りて地階の天井の散水ヘッドの配管につながる建物を描いたイラスト

堺市消防局の審査基準は、第21で連結散水設備を扱っています。
冒頭の概要で、閉鎖型スプリンクラーヘッドを使う理由と注意点を説明しています。

堺市「消防同意・消防用設備等審査基準」第21 連結散水設備 Ⅰ 概要１(２)　従って、閉鎖型スプリンクラーヘッドを使用した場合、消防隊が到着して送水までの間に火災の熱によってヘッド本体が溶融してしまう可能性があり、これを防ぐため高架水槽等により配管内を常時充水し、ヘッド作動時に放水できるようにしておくことが望ましい。

閉鎖型スプリンクラーヘッドは散水ヘッドより熱に弱いので、配管に水を満たしておく、という説明です。
用語の意義では、閉鎖型散水ヘッドは規格がなく製品化されていないとも書かれています。
そのうえで、細目の１(５)が具体的な数字を定めています。

堺市「消防同意・消防用設備等審査基準」第21 連結散水設備 Ⅱ 細目１(５)★（ア・イ）　ア　配管内に充水するための措置は、第２　屋内消火栓設備Ⅱ．３．（２）．ア．（ア）（ａ及びｃを除く。）を準用するほか、次によること。
（ア）　高架水槽から主管までの配管は、呼び径50A 以上のものとすること。
（イ）　高架水槽の有効水量は、4.0 ㎥以上とすること。なお、当該水槽の水位が低下した場合に呼び径25A 以上の配管により自動的に給水できる装置を設けた場合には、当該有効水量を3.0 ㎥以上とすることができる。
イ　各送水区域の配管の末端には、充水及び送水点検を行うための末端試験弁を設け、その直近の見やすい箇所に試験弁である旨を表示した標識を設けること。

準用先の屋内消火栓設備 Ⅱ．３．(２)．ア．(ア)は、補助用高架水槽で配管を充水するときの規定です。
その配管径（ａ）と有効水量（ｃ）を外し、連結散水設備用に呼び径50A以上・有効水量4.0立方メートル以上へ置き換えています。
自動給水装置（呼び径25A以上）があれば3.0立方メートル以上にできます。
この(５)には★が付いていて、堺市の凡例では堺市消防局が防火安全性の向上のために定めた指導基準です。
ヘッドは２(２)アで、閉鎖型スプリンクラーヘッドのうち標準型（小区画型を除く）で感度種別２種のものとされています。
設計送水圧力は３(４)イで、閉鎖型スプリンクラーヘッドなら最も条件の悪いヘッドで0.1メガパスカル以上・毎分80リットル以上を出せる圧力とされています。
一方で、第21の細目には大阪市の第６のような専用ポンプや水源の項目は見当たりません。

堺市は高架水槽で満たしておく形で、ポンプは求めていないのですね。

はい、水槽は４立方メートル以上と大きめです。
同じ目的でも、市によって手段が違います。

大阪市と堺市と東大阪市を比べると何が違うのか

形の違う三つの小さな建物が並びその前に灰色の線が並んだ書類が置かれているイラスト

東大阪市消防局が公開している運用基準は６つ（消火器具・自動火災報知設備・避難器具・誘導灯・連結送水管・非常コンセント）で、連結散水設備の基準は含まれていません。
そのため、比べられるのは大阪市と堺市です。

項目	大阪市	堺市	国の基準
閉鎖型ヘッドの種類	閉鎖型スプリンクラーヘッドの検定品（第７）	標準型（小区画型を除く）・感度種別２種（２(２)ア★）	閉鎖型散水ヘッドか閉鎖型スプリンクラーヘッド
配管の充水	屋内消火栓設備第５．１に準じる（第４２(１)◆）	高架水槽・50A以上・4.0立方メートル以上（１(５)★）	規定なし
専用ポンプ	必要（５個同時に0.04メガパスカル・毎分50リットル、自動起動）（第６◆）	項目なし	規定なし
水源	個数（最大５）×0.5立方メートル以上（第６◆）	項目なし	規定なし
送水口の単口形	ヘッド10個以下まで（第２◆）	ヘッド４個以下（用語の意義）	ヘッド４個以下

どちらの市も、閉鎖型スプリンクラーヘッドが火災の熱で傷む前に水を出せるよう、配管を常時充水する点では同じです。
違うのは、大阪市が専用ポンプと水源まで持たせて自動で放水させるのに対し、堺市は大きめの高架水槽で充水するにとどめている点です。
閉鎖型ヘッドを選ぶと、大阪市ではポンプ室や水槽の場所、非常電源まで計画に入ってきます。
開放型ヘッドとどちらにするかは、設計の早い段階で所轄の消防署と協議してください。
連結散水設備そのものを省ける条件は、鈴鹿市で地階の連結散水設備はドライエリアがあれば省けるのかで、大阪市・堺市も含めて比べています。

同じ閉鎖型ヘッドでも、大阪市と堺市で設備の中身がかなり違うのですね。

はい、大阪市はポンプと水源、堺市は高架水槽です。
建物のある市の基準で確かめましょう。

よくある質問

Q大阪市で開放型ヘッドの連結散水設備にもポンプと水源がいりますか？

A大阪市の第６は「閉鎖型ヘッドを用いる場合は」と書き出していて、開放型ヘッドには求めていません。開放型ヘッドの場合は、第４３の一斉開放弁や止水弁、第５の送水区域の定めを確かめます。

Q大阪市で専用ポンプを付ければ送水口はいらなくなりますか？

A送水口は消防法施行令第28条の２第２項第２号の基準そのもので、ポンプを付けても省けません。大阪市の第２も送水口の基準を定め、送水口の近くに設計送水圧力を表示するよう求めています。

Q堺市で高架水槽の代わりに補助加圧ポンプで充水してよいですか？

A堺市の１(５)アは、屋内消火栓設備のうち補助用高架水槽の規定（ア．(ア)）を準用し、高架水槽の配管径と有効水量を定めています。補助加圧装置の規定は挙げていないので、別の方法にしたいときは所轄の消防署と協議してください。

Q地階にスプリンクラー設備があれば連結散水設備はいりませんか？

A消防法施行令第28条の２第３項は、送水口を附置したスプリンクラー設備などを基準どおり設けたとき、その有効範囲内の部分には連結散水設備を設置しないことができると定めています。有効範囲外の部分が残らないかを確かめます。

まとめ

✔国の基準は、地階の床面積の合計700平方メートル以上の建物に連結散水設備を求め、水源や加圧送水装置の規定は置いていません

✔閉鎖型スプリンクラーヘッドは、国の基準で１の送水区域に20個以下とされています

✔大阪市は、閉鎖型ヘッドを使う場合に専用ポンプと水源（最大５個×0.5立方メートル以上）を求めます（◆）

✔配管は屋内消火栓設備の基準第５．１に準じて常時充水し、送水口は10個以下なら単口形にできます

✔堺市は、ポンプや水源の項目を置かず、高架水槽（4.0立方メートル以上）で配管を充水します（★）

✔東大阪市の公開資料には連結散水設備の基準がありません

✔運用基準は改正されることがあるので、計画の段階で管轄の消防署・消防局に確かめましょう
