大阪市で誘導灯を天井からつり下げるときの耐震措置は何か｜堺市と東大阪市も比較

吹抜けのロビーや天井の高い店舗では、避難口誘導灯を天井からつり下げて付けることがあります。
国の消防法施行令第26条と消防法施行規則第28条の３は、誘導灯の位置や明るさを細かく定めていますが、地震に備えた取付けの数値は書いていません。
大阪市では、大阪市消防局の運用基準が、自重の５倍と２倍の荷重と、つり下げるときの45度の空間を求めています。

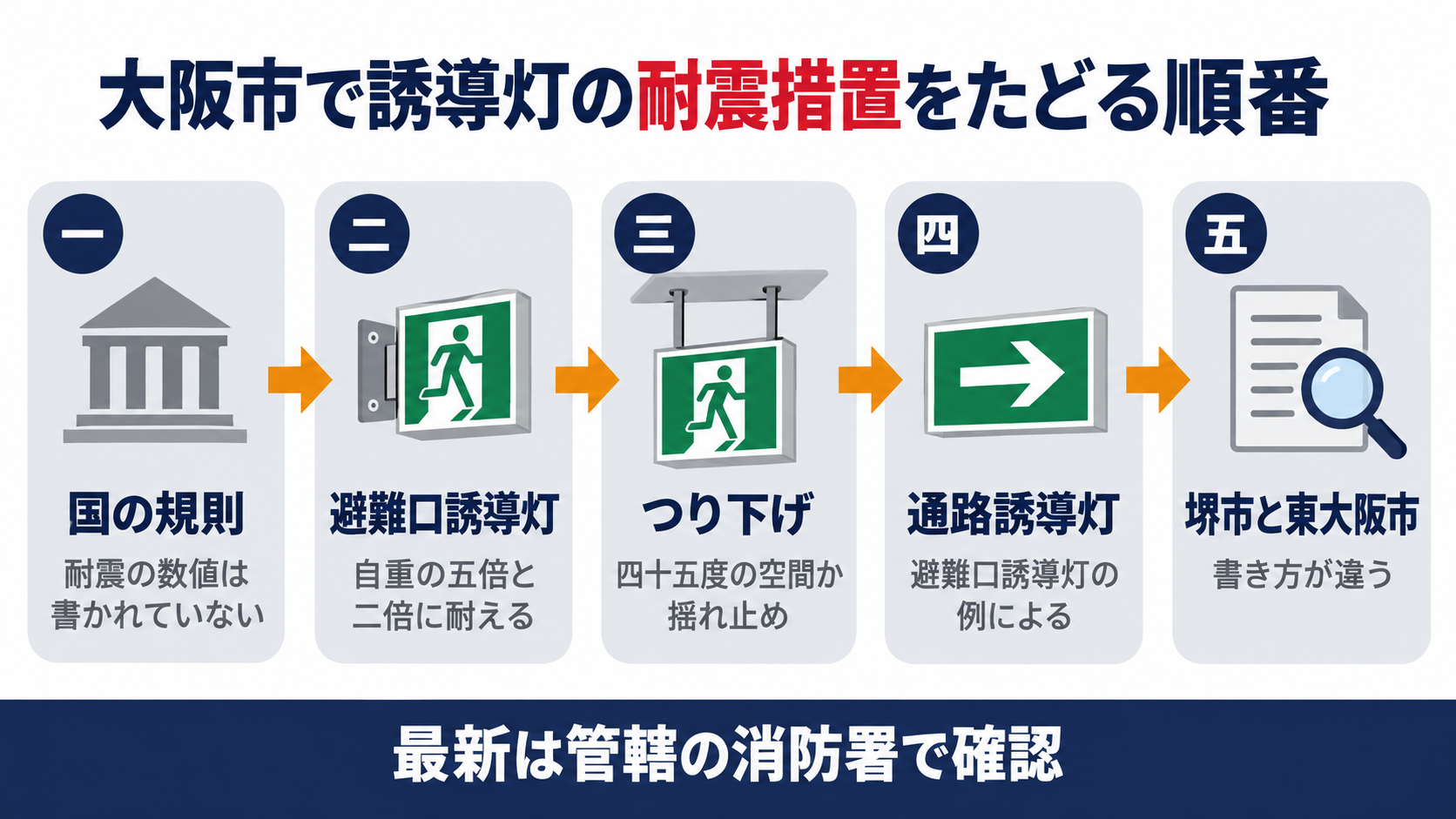

この記事では、国の基準と大阪市の運用を分けて読み、通路誘導灯への準用と堺市・東大阪市との違いまで順にたどります。

▼

国の基準に誘導灯の耐震の数値はあるのか

まず、全国共通の国の基準を確かめます。
避難口誘導灯の大もとは、消防法施行令第26条第２項第１号です。 細かい決まりは、消防法施行規則第28条の３にあります。
第４項は、誘導灯の設置と維持の細目を第１号から第12号まで並べています。
通行の障害にならないこと、常時点灯、防水構造、周囲に紛らわしい灯火を置かないこと、非常電源などです。
このうち器具の強さに触れているのは、次の第５号だけです。 第５号は床面に埋め込む通路誘導灯を踏まれても壊れないようにする定めで、地震への備えではありません。
器具そのものについては、第６項が消防庁長官の定める基準（誘導灯及び誘導標識の基準）に委ねています。 施行令第26条と規則第28条の３には、壁や天井への取付けを地震に備えて数値で定めた規定は見当たりません。
そこで、取付けの耐震は各消防本部の運用基準を見ることになります。
国の基準を順番に並べます。

1. 施行令第26条第２項第１号が、避難口誘導灯を避難口に避難上有効なものとなるように設けることを求めます
2. 規則第28条の３第４項が、誘導灯の設置と維持の細目を第１号から第12号まで定めます
3. 強度の定めは第５号の床面に設ける通路誘導灯だけで、地震に備えた取付けの数値はありません
4. 第６項が、器具を消防庁長官が定める基準に適合させることを求めます
5. 取付けの耐震は、建物のある市の消防本部の運用基準で確かめます

大阪市は避難口誘導灯の耐震措置に何を求めているのか

大阪市消防局の運用基準は、第３章 第２節の「第２ 避難口誘導灯」で、国の基準に上乗せする取扱いを書いています。 「規定によるほか、次による」とあるので、国の基準を守ったうえで、続く項目にも従う形です。
その「２ 設置方法」に、耐震措置が出てきます。 自重は、誘導灯の器具そのものの重さです。
アは真下に引っ張る力、イは横から押す力に耐えることを求めています。
計算上の例として、自重５kgの器具なら、垂直に25kg分、水平に10kg分の荷重に耐える取付けになります。
「２ 設置方法」には◆が付いていません。
大阪市の凡例では、無印は法令基準（消防庁予防課長通知等で示されている法令解釈基準を含む）、◆は行政指導基準です。
すぐ前の「１ 設置場所」には◆が付いているので、設置方法は法令基準の扱いで書き分けられています。
ただし、自重の５倍と２倍の数値をどの通知から取ったのかは、運用基準に書かれていません。
項目を表にします。

天井からつり下げるときの45度の空間とは何か

天井等からつり下げる場合は、(２)のウが加わります。 ウは、つり下げ方について２つのことを書いています。
１つは、器具つり下げ用鋼管（パイプ）等を使うことです。
もう１つは、器具の真上の天井面等から45度の円すい角の弧線上に有効な空間を残すことです。
運用基準の図３－２－５「つり下げ器具の保有空間」は、天井等から２本の管で器具を下げ、器具の両端の上の天井面に45°の角度を示しています。
つり下げた器具が揺れたときに、まわりの天井や梁に当たらないための空間と読めますが、運用基準に趣旨の説明はありません。
ただし書により、揺れ止め等の有効な措置を講じれば、この空間の定めは適用されません。
つり下げる場合の確かめ方を順番に並べます。

1. 付け方が天井等からつり下げる形かを確かめます（壁や天井に直接付けるならア・イだけです）
2. アとイのとおり、自重の５倍以上の垂直荷重と２倍以上の水平荷重に耐える取付けにします
3. つり下げには器具つり下げ用鋼管（パイプ）等を使います
4. 器具の真上の天井面等から45度の円すい角の弧線上に有効な空間を残し、梁などに当たらないかを図面で確かめます
5. 空間を残せないときは、揺れ止め等の有効な措置を講じる計画にして、消防署に図面で相談します

付け方ごとに、かかる項目を表にします。

通路誘導灯にも同じ耐震措置がかかるのか

大阪市の運用基準の「第３ 通路誘導灯」は、耐震措置を自分では書かず、避難口誘導灯の項目を借りています。 「例による」は、別の項目の決まりを同じように当てはめるという意味です。
つまり通路誘導灯にも、埋め込みの(１)と耐震措置の(２)ア〜ウがそのままかかります。
第３ ２は、階段や傾斜路に設けるものを除いていないので、文言上は階段の通路誘導灯も含めてかかります。
この準用も◆が付いていない無印の項目です。
連鎖を順番に並べます。

1. 通路誘導灯の取扱いは、運用基準の第３ 通路誘導灯から読み始めます
2. 第３ ２ 設置方法が、第２．２．(１)及び(２)の例によると書いています
3. 借りる先は、避難口誘導灯の第２ ２(１)の埋め込みと、(２)の耐震措置です
4. (２)のア・イで、通路誘導灯も自重の５倍以上の垂直荷重と２倍以上の水平荷重に耐える取付けになります
5. つり下げる通路誘導灯は、(２)ウの鋼管（パイプ）等と45度の空間（又は揺れ止め等）もかかります

床面に埋め込む通路誘導灯は、国の規則第28条の３第４項第５号の荷重により破壊されない強度もあわせてかかります。
一方、同じ節の「第４ 客席誘導灯」と「第５ 誘導標識」には、第２ ２を借りる書き方は見当たりません。
誘導灯の点滅機能や音声誘導機能の扱いは、大阪市の点滅機能と音声誘導機能の記事で取り上げています。
種類ごとに表にします。

堺市や東大阪市では同じ扱いなのか

堺市消防局の審査基準は、第18 誘導灯及び誘導標識の「３ 設置要領等」で、誘導灯の種類ごとに固定の項目を置いています。 堺市は「堅固に固定」と書くだけで、自重の何倍という数値やつり下げの45度の空間は書いていません。
印の★は、堺市の凡例で指導基準のうち、堺市消防局として防火安全性の向上を図ることを目的として定めたものです。
避難口誘導灯・通路誘導灯・客席誘導灯の固定は★ですが、階段通路誘導灯の固定だけは無印です。
堺市はさらに、誘導標識を容易にはがれないよう接着剤等で固定することも★で求めています。 東大阪市の運用基準は、大阪市とほぼ同じ構成ですが、設置方法の項目が埋め込みの１つだけです。 東大阪市の通路誘導灯も避難口誘導灯の第２．２を借りますが、借りる先には自重の倍数や45度の空間の項目がありません。
公開されている東大阪市の運用基準からは、耐震措置の数値は読み取れません。
誘導灯の消灯の扱いを３市で比べた記事は、堺市の誘導灯の消灯の記事です。
３市の書き方を表にします。 ３市で計画するときの確かめ方を整理します。

1. 建物のある市の誘導灯の基準（大阪市は第３章 第２節、堺市は第18、東大阪市は誘導灯及び誘導標識の運用基準）を開きます
2. 大阪市では、自重の５倍と２倍に耐える取付けを施工図と器具の資料で示します
3. 大阪市でつり下げるなら、鋼管（パイプ）等と45度の空間か、揺れ止め等の措置を計画します
4. 堺市では、堅固に固定の方法と、誘導標識の接着剤等での固定を確かめます
5. 東大阪市は公開の運用基準に耐震措置の項目がないので、東大阪市消防局に直接確かめます
