パッケージ型消火設備の加圧用ガス容器はどう点検するのか｜窒素と二酸化炭素で異なる判定方法

パッケージ型消火設備には、消火薬剤を放出させるための加圧用ガス容器があります。
点検で見る基準は、容器に入っているガスが窒素か二酸化炭素かで異なります。
同じ加圧用ガス容器でも、窒素は圧力と規定量、二酸化炭素は質量と充てん比を確認します。
容器の種類に合った点検方法を、消防庁の現行点検要領で確認していきます。

▼

加圧用ガス容器は何を点検するのか

加圧用ガス容器は、加圧式消火薬剤貯蔵容器等の点検項目です。
外形や固定の状態だけでなく、ガス量の確認方法まで決められています。 最初にガスの種類を取り違えないことが大切です。
点検要領は、加圧用ガス容器を窒素と二酸化炭素に分けています。
圧力計を読む手順が書かれているからといって、すべての容器を同じ方法で判定するわけではありません。
容器の表示と設備の仕様を確認し、どちらの欄を使うのかを先に決めます。
点検を依頼する側も、報告書の容器番号が現場の容器と対応しているかを見ておくと安心です。

窒素のガス量はどう確認するのか

窒素を用いるものは、圧力調整器や容器弁の圧力計を使う方法が示されています。
質量測定を指定された窒素容器や封板式では、別の確認方法もあります。 窒素は量と圧力の両方で判定します。
圧力調整器があるものでは、二次側の点検コック等を閉鎖して容器弁を開放し、一次側圧力計などの指針を読み取ります。
判定時には、周囲温度での設定圧力値との差を確認します。
質量測定を指定された窒素容器では、圧力計だけで済ませず、点検要領にある質量測定の手順に従います。
圧力計の指針が適正範囲外にあるときは、点検要領に従って容器や消火薬剤等の点検へ進みます。

二酸化炭素のガス量はどう確認するのか

二酸化炭素を用いるものは、容器を取り出して総質量を測定します。
容器そのものと開放装置の質量を差し引く手順が定められています。 二酸化炭素は質量を算出して確かめます。
点検要領では、連結管や固定用押さえ等を外し、容器ごと計量器に載せて総質量を計ります。
その後、容器質量と開放装置の質量を引きます。
この値をもとに所定量との差と充てん比を確認するため、圧力計の読みだけで代えることはできません。
容器を取り外す作業を伴うため、実施は点検要領に沿って有資格者が行うことが前提です。

点検中に何を取り違えやすいのか

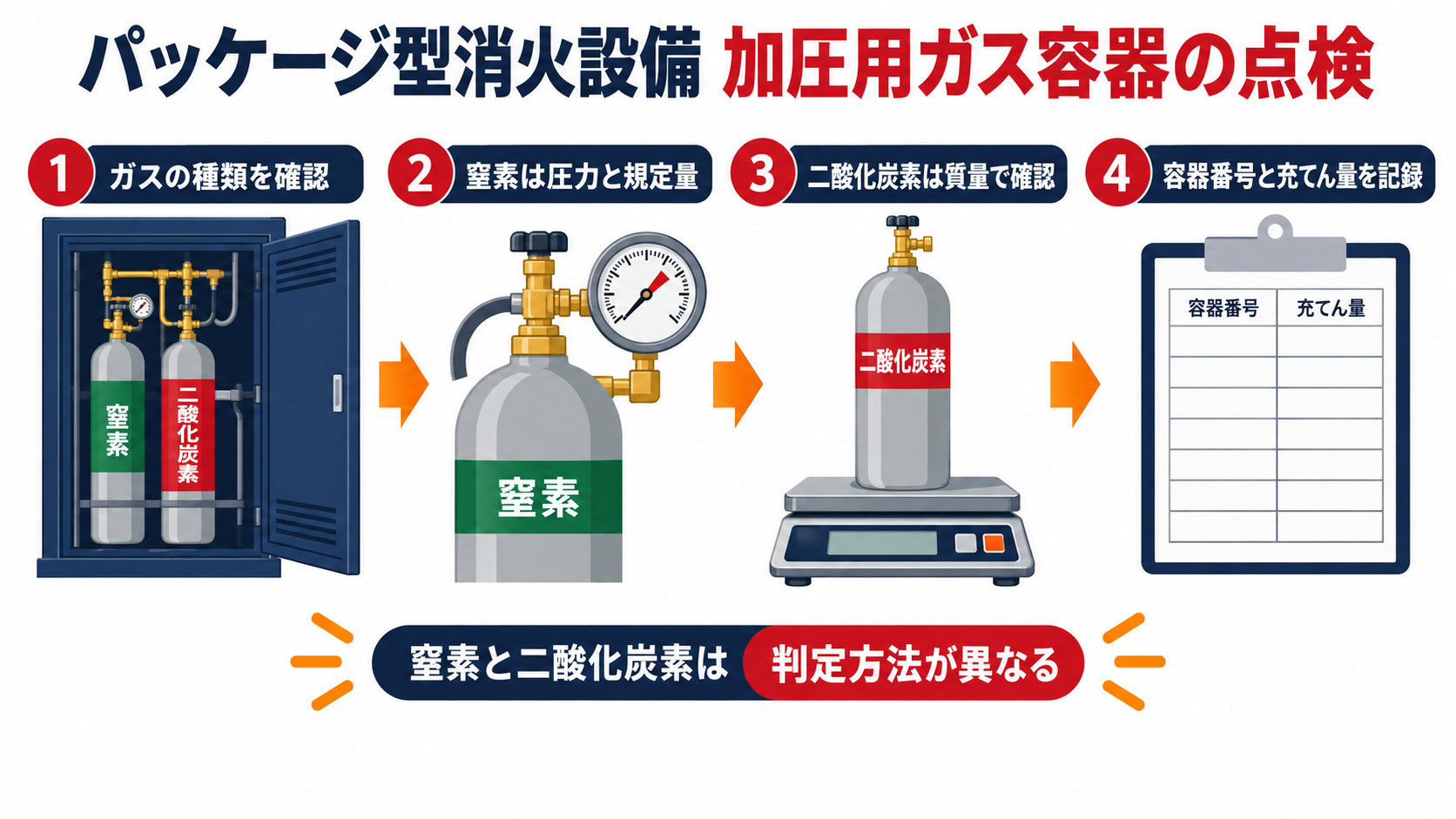

窒素と二酸化炭素では、判定に使う数値の形も確認手順も異なります。
点検中にバルブ類の状態を変えたときは、復元の確認も必要です。 ガス種別と復元状態を一緒に確認します。
窒素では規定量以上と設定圧力との差を、二酸化炭素では所定量との差と充てん比を見ます。
この二つを同じ欄や同じ判定で処理しないことが重要です。
また、点検で容器弁や点検コック等を操作した後は、元の開閉状態への復元を確認します。
施設側は、点検中にどの容器を操作したかと、復元確認の有無を報告書で確認するとよいでしょう。

点検結果はどう記録すればよいのか

ガス量の確認結果は、確認して終わりではありません。
容器ごとの結果を、後から照合できる形で残します。 記録は容器ごとに対応させて残します。
点検票に容器番号と充てん量があることで、現場の容器と結果を対応させられます。
二酸化炭素では質量測定の結果が判定の土台になるため、記録の取り違えを防ぐことが特に重要です。
施設の保管資料では、前回分と今回分で容器番号が継続しているかも確認します。
数値の扱いや不良判定は、設備の仕様と所轄消防機関の運用も踏まえて消防設備士に確認してください。
