ポンプ本体の構造・材質・性能はなぜここまで細かく決まっているのか｜内燃機関駆動と表示事項も解説

加圧送水装置のポンプ方式には、電動機やポンプ本体そのものの構造・材質・性能にも消防庁長官が定める基準があります。
これまでは制御盤やバルブ類、フート弁などの付属装置を中心に解説してきましたが、ポンプ本体そのものにも細かい規定があります。
とくに特定施設水道連結型スプリンクラー設備では、電動機の代わりに内燃機関で直接ポンプを駆動することも認められています。

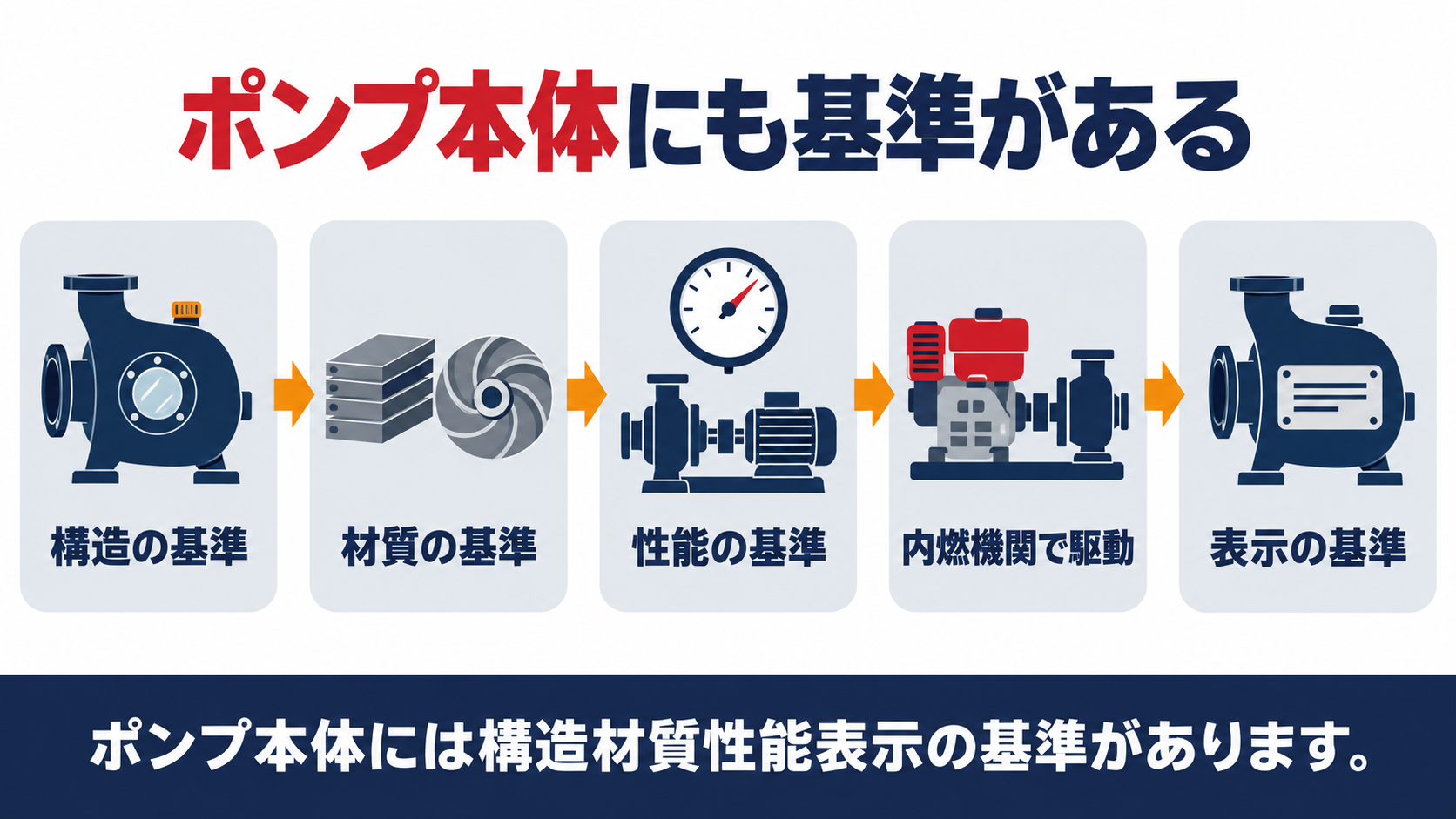

本記事ではポンプ本体の構造・材質・性能・内燃機関による駆動・表示の基準を、告示の条文から解説します。

▼

ポンプ本体の構造にはなぜこれほど細かい基準があるのか

制御盤やバルブ類だけでなく、ポンプ本体そのものの構造にも細かい基準が定められています。
いずれも日常の取扱いと安全を意識した規定です。 ポンプ本体の構造基準は、日常の点検と安全な取扱いを前提に定められています。

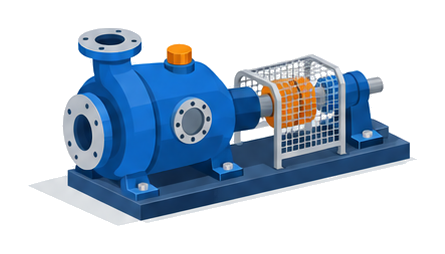

軸受部の油面を外部から確認できる構造や注油口は、潤滑不足による故障を防ぐための規定です。
回転部や高温部にカバーを設けるのは、人が誤って触れる事故を防ぐためです。
このほかにも、腐食するおそれのある部分の防食処理や、地震による振動に耐える取付ボルトの強度など、構造全体にわたって基準があります。
点検の際は、こうしたカバーや注油口が本来の機能を保っているかどうかも確認するとよいでしょう。

ポンプの材質はなぜ特定施設水道連結型かどうかで変わるのか

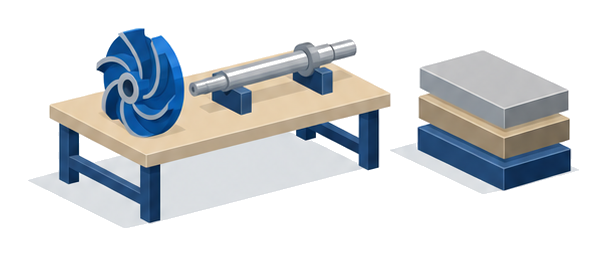

ポンプ本体や羽根車、主軸には、部品ごとに使ってよい材料が定められています。
このとき、特定施設水道連結型スプリンクラー設備かどうかで、選べる材料の幅が変わります。 材料の表は、部品ごとにJIS規格などで細かく指定されています。
ポンプ本体・羽根車・主軸のいずれも、特定施設水道連結型スプリンクラー設備に用いるものは、その他の一般的なポンプより選べる材料の種類が広く定められています。
水源タンクを持たない小規模な設備向けという性格上、コストや調達のしやすさに配慮して材料の選択肢を広げていると考えられます。
どちらの区分でも、表に無い材料であっても同等以上の強度・耐食性があれば使うことができます。
点検では、腐食や摩耗が材質相応に進んでいないかを確認することが大切です。

ポンプの軸動力と効率はなぜ揚程曲線とは別に確かめるのか

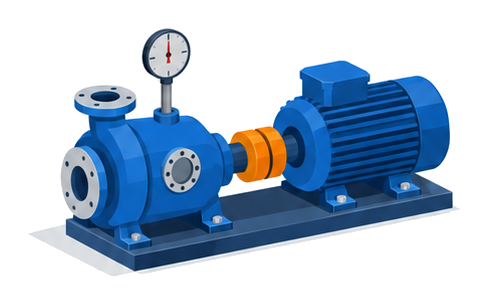

揚程曲線は吐出量と全揚程の関係を確かめるものですが、それとは別に軸動力と効率にも基準があります。
電動機に無理な負荷をかけていないかを確かめるための基準です。 軸動力の基準は、電動機に過大な負荷がかからないことを確かめるものです。
定格吐出量で運転しているときの軸動力は、電動機定格出力を超えてはならないと定められています。
吐出量が定格の150パーセントまで増えたときでも、軸動力は電動機定格出力の110パーセントまでに収める必要があります。
効率についても、別図に示された効率曲線の値を下回らないことが求められます。
これらは揚程曲線とあわせて確認することで、ポンプと電動機の組み合わせに無理が無いかを判断する材料になります。

特定施設水道連結型スプリンクラー設備はなぜ内燃機関で直接ポンプを駆動できるのか

これまでの記事で扱った非常動力装置は、通常のポンプ方式に追加する付属装置でした。

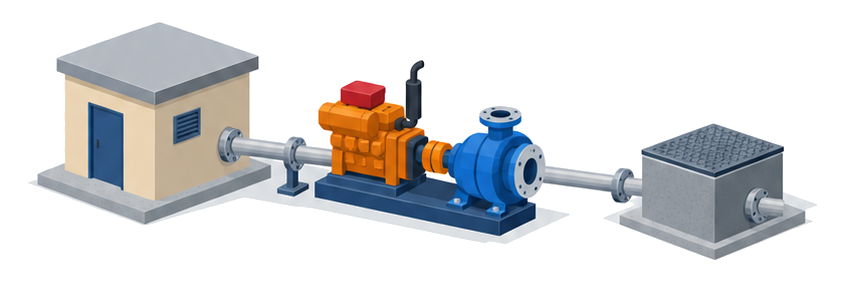

これとは別に、特定施設水道連結型スプリンクラー設備では、電動機そのものの代わりに内燃機関を使うことも認められています。 特定施設水道連結型スプリンクラー設備だけに認められた、電動機に代わる駆動方式です。
水源タンクを持たない小規模な設備向けのため、起動から40秒以内に定格吐出量に達するという速い応答が求められます。
セルモーターの蓄電池も、５秒間隔で10秒の始動を３回以上繰り返せる容量と、常時充電できる充電器が必要です。
燃料タンクは30分以上の連続運転ができる量を保有し、残量を確認できる構造でなければなりません。
非常動力装置とは別の条項で定められているため、混同せずに整理しておくとよいでしょう。

ポンプ・電動機・内燃機関の表示にはどんな事項が必要か

制御盤の表示とは別に、ポンプ・電動機・内燃機関のそれぞれにも表示の基準があります。
見やすい箇所に、消えないように表示することが前提です。 表示は、点検のときに機器の性能をすぐ確認できるようにするためのものです。

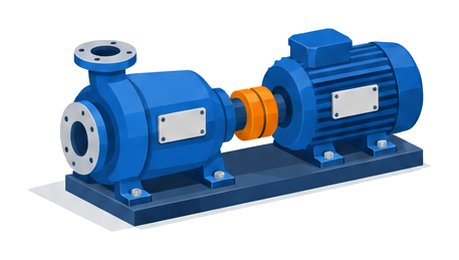

ポンプには製造者名や型式のほか、定格吐出量及び定格全揚程、回転方向を示す矢印など性能や取扱いに関わる事項が並びます。
電動機や内燃機関にも同じように、定格出力や燃料の種類など、それぞれの機器に応じた事項が定められています。
制御盤の表示（第一種・第二種の別など）とは項目が異なるため、点検のときはどの機器の銘板を見ているかを意識するとよいでしょう。
表示が消えていたり読めなくなっていたりする場合は、専門業者に相談して確認することをおすすめします。
