BCPで地震後に消防ポンプ制御盤の接地線が外れていたら起動してよいのか｜感電防止と復旧判断を解説

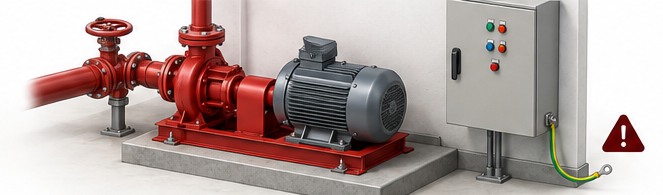

地震後に消防ポンプ室を確認すると、制御盤の金属外箱につながる接地線が端子から外れていることがあります。
表示灯が点き、ポンプが始動できそうでも、そのまま再通電してよいのか迷う場面です。
BCPでは接地線の外れを見つけた時点で再通電を保留し、接地と結線を専門点検します。

▼

接地線が外れていれば起動してよいのか

接地線が端子から外れていれば、動作確認のための再通電もしません。
金属外箱に電気的な異常が生じたとき、接地が失われていると安全を確保できません。

総務省消防庁の屋内消火栓設備の点検基準は、ポンプ方式の電動機制御装置について、接地に著しい腐食や断線がないことを確認事項にしています。
結線接続についても、断線、端子の緩み、脱落、損傷がないことを求めています。

外れた線を元へ戻すだけでは、端子台の変形、導体の損傷、盤内機器のずれまで確認できません。
地震による振動で別の端子も緩んでいる可能性があります。

起動できるかではなく、安全に通電して必要な機能を果たせるかが復旧判断です。
再通電を保留し、消防ポンプが使えない間の防火安全対策も決めます。

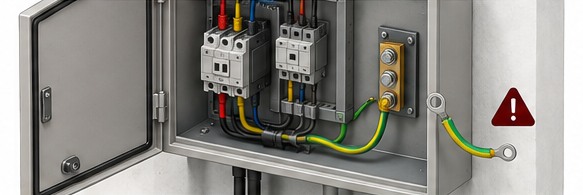

どの接地と結線を確認するのか

確認対象は、外れた接地線一本だけではありません。
金属外箱、接地端子、接地線、盤内の結線接続、開閉器、継電器を一つの電気系統として確認します。

• 接地線がどの端子から外れたか
• 導体や端子金具に断線、変形、焼損がないか
• 接地端子や金属外箱に著しい腐食がないか
• 盤内の結線接続に緩み、脱落、損傷がないか
• 開閉器やスイッチ類に端子の緩みがないか
• 継電器に脱落、接点の焼損、ほこりの付着がないか
• 制御盤、基礎、配管に地震による変位がないか

接地線が引っ張られて外れた場合は、制御盤や配管が移動していないかも確認します。
線の復旧だけでなく、外れた原因をたどることが重要です。

開閉器、継電器、結線接続には、点検基準が個別の確認事項を設けています。
接地線の外れを盤全体の異常を知らせる手掛かりとして扱います。

施設担当者は盤内へ手を入れません。
盤の名称、発見時刻、警報表示、周囲の漏水や焦げ臭の有無を安全な位置から記録します。

発見から専門点検と復旧確認までどう進めるのか

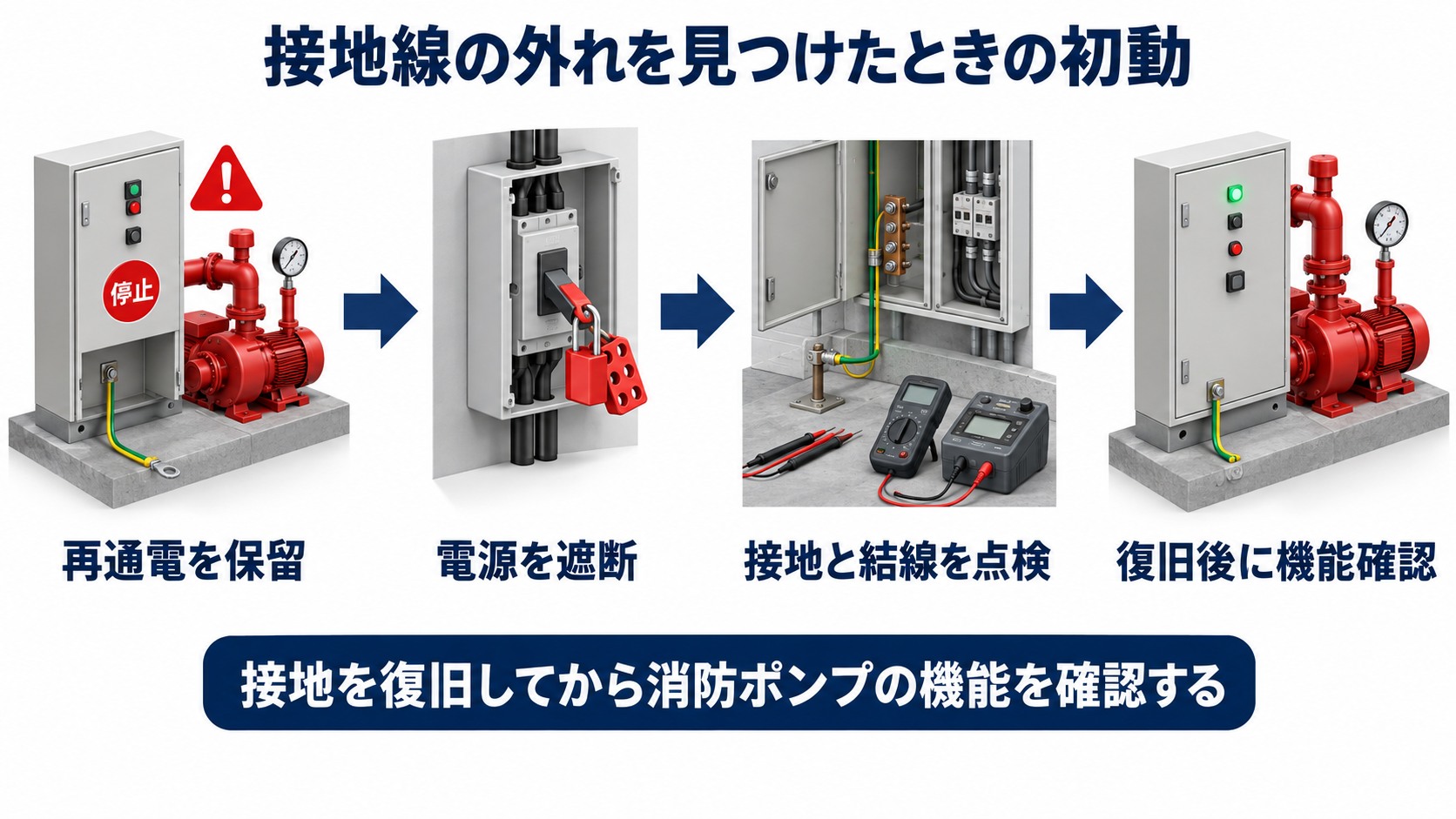

再通電保留、影響確認、電源遮断、専門点検、補修、機能確認、復旧承認の順で進めます。

1. 接地線の外れを見つけた時点で再通電を保留する
2. 盤の名称、表示、発見時刻、周囲の状況を記録する
3. 対象となる消防用設備と防護範囲を確認する
4. 専門業者が電源遮断と無電圧を確認する
5. 接地、結線、開閉器、継電器、盤の固定状態を点検する
6. 必要な補修後に管理下で通電と起動を確認する
7. 表示、警報、電流、圧力、流量を記録して復旧を承認する

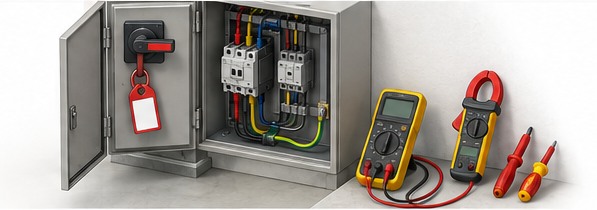

専門点検では、最初に電源を確実に遮断し、誤って投入されない措置を取ります。
外れた接地線を通電状態でつなぎ直すことはしません。

補修後は、制御盤の開閉器、スイッチ、表示灯、継電器、結線接続が正常かを確認します。

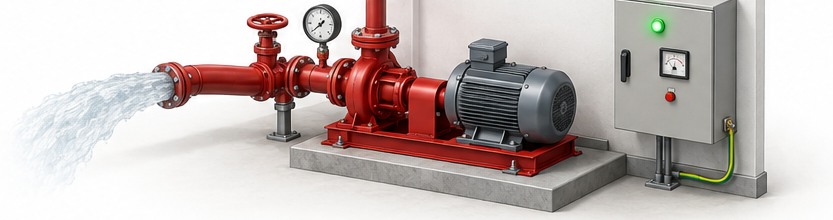

そのうえで消防ポンプを管理下で起動し、運転電流、異音、振動、発熱、放水圧力と放水量を確認します。

復旧まで消防ポンプを使えない場合は、火気使用の制限、巡回の増強、初期消火器具の配置見直しなどを検討します。
防火管理者と設備管理者が停止範囲を共有し、必要に応じて所轄消防署へ相談します。

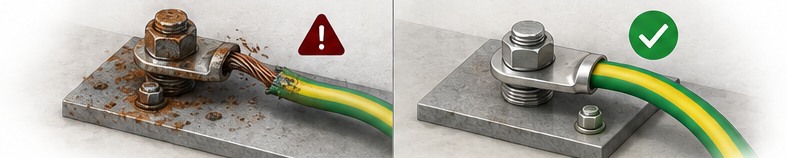

接地線だけ戻せばよいと思うと何を見落とすのか

接地線が外れた状態は、原因ではなく結果かもしれません。
地震で盤が動いた、端子が腐食していた、導体が傷んでいたなど、複数の要因を切り分けます。

• 端子を締めても導体が内部で断線している
• 接地端子や金属外箱に腐食が進んでいる
• 盤内の別の端子が緩んでいる
• 継電器や接点に焼損がある
• 制御盤の固定部が緩み再び線へ力がかかる
• 漏水や結露が盤内へ達している
• 起動できても表示や警報が正常に働かない

見た目で線がつながったことと、接地が健全に復旧したことは別です。
端子の締付け状態だけでなく、接地経路と盤内結線を測定・点検します。

表示灯が正常でも、金属外箱の保護状態を直接示すものではありません。
通電前の安全確認と通電後の機能確認を分けて行います。

焦げ臭、変色、異音、漏水がある場合は、さらに危険度が高まります。
盤へ近づかず周囲を立入管理し、緊急手順に従います。

明日から接地線の異常にどう備えるのか

災害後に初めて連絡先や停止範囲を考えると、再通電の判断と代替措置が遅れます。
再通電保留の条件、連絡先、代替措置、復旧承認者を平常時に決めておきます。

1. 消防ポンプ制御盤と電源系統を設備台帳へ記録する
2. 接地端子と接地線の位置を図面で確認する
3. 地震後に施設側が触れてよい範囲を決める
4. 接地の断線や外れを再通電保留の条件にする
5. 電気担当者と消防設備業者の連絡先を更新する
6. 使用不能時の巡回や火気制限を消防計画へ反映する
7. 機能確認の項目と復旧承認者を決める

点検結果は正常か異常かだけでなく、発見状況、補修内容、測定結果、機能確認を時系列で残します。
前回記録と比較できれば、経年劣化と地震による変化を切り分けやすくなります。

消防法第17条の３の３に基づく消防用設備等の点検記録と、BCP上の停止・代替・再開判断を結び付けます。
電気設備の復旧と事業再開を同じ時点と考えないことが重要です。

訓練では、制御盤の接地異常を想定し、誰が再通電を止め、誰へ連絡し、どの条件で再開するかを確認します。
設備担当者だけで完結しない連携を作っておきます。
