地震後、消防ポンプ室を見回ると、性能試験装置の流量計まわりから水が漏れていました。
漏れを止めてから、いつもの試運転をしてよいのでしょうか。
性能試験装置は、ポンプの全揚程と吐出量を確かめるための設備です。
漏水がある状態では試運転を保留し系統全体を確認します。
流量計の下が、
濡れています。
試運転を保留してください。
濡れた範囲を先に管理します。
弁を閉めれば、
試せますか。
見える水だけでなく、
試験系統を確認します。
- 性能試験装置から漏水している間は試運転を保留する
- 濡れた床と電気設備の周囲を立入管理する
- 流量調整弁だけでなく流量計と接続配管を確認する
- 修理後は全揚程と吐出量の確認まで行う
- 代替措置と再開承認者をBCPへ決める
▼

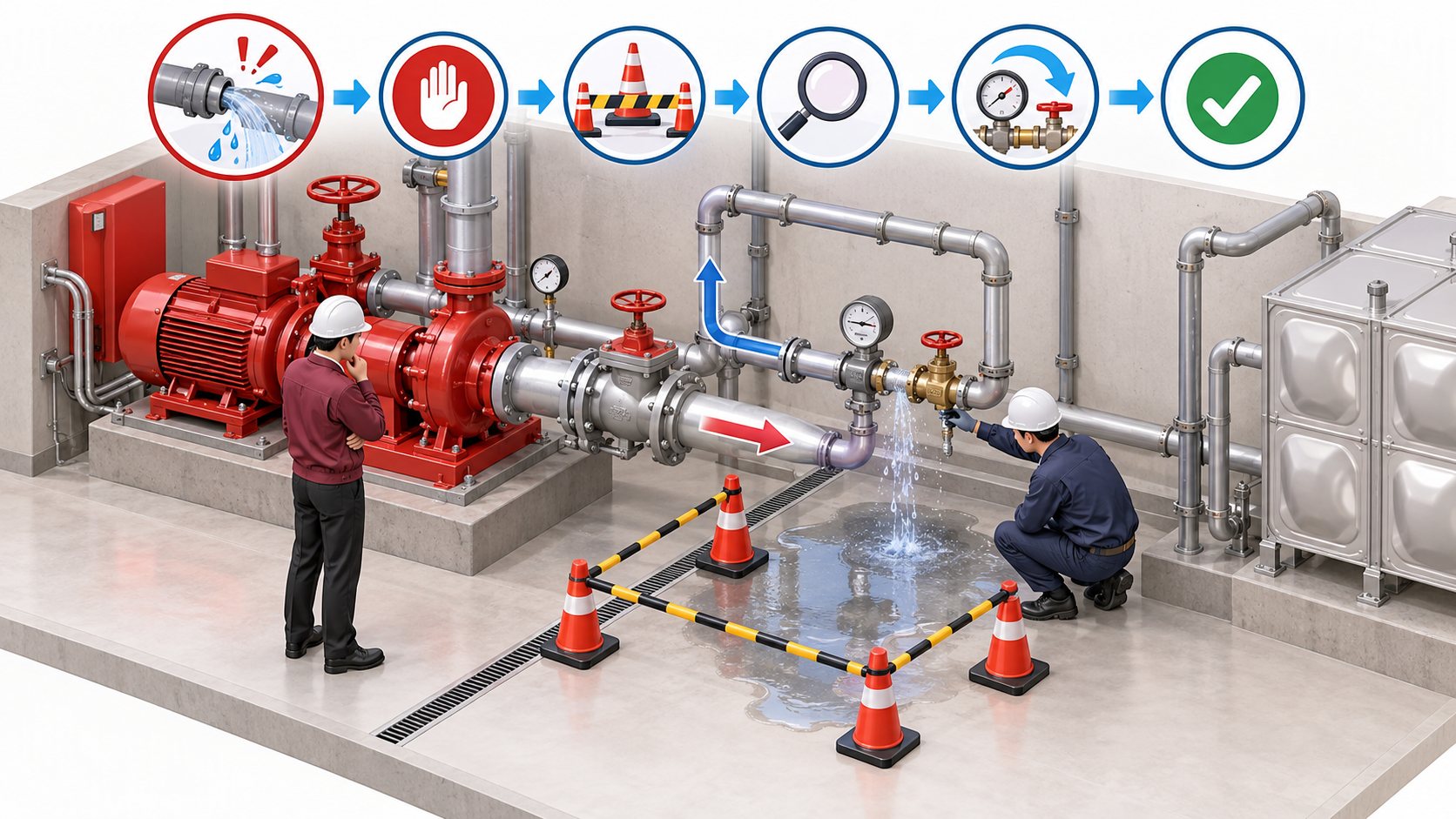

地震後に消防ポンプの性能試験装置から水が漏れていたら試運転してよいのか
性能試験装置から漏水している間は試運転を保留します。
消防庁告示の「加圧送水装置の基準」は、性能試験装置に流量調整弁と流量計を設け、ポンプへ所定の負荷をかけて試験できる構造を求めています。
同装置は、消防ポンプが必要な全揚程と吐出量を出せるかを確認するためのものです。漏水したまま起動すると、試験系統から水が失われ、床面の危険と測定結果の不確かさが増します。
地震後に流量計、弁、フランジ、配管支持部のどこかが濡れている場合は、外から見える一か所だけで原因を決めません。停止状態を保って専門点検へつなぎます。
試験する装置自体が、
漏れているんですね。
はい。
先に漏れの原因を調べます。
どの配管と弁と計器を確認対象にするのか
性能試験装置はポンプ吐出側の一部として系統で確認します。
告示では、性能試験装置の配管を吐出側逆止弁の一次側から分岐し、定格吐出量を流せる口径とするよう定めています。
- 消防ポンプ、電動機、制御盤
- 吐出側逆止弁の一次側と試験配管の分岐部
- 流量調整弁、流量計、フランジ、継手
- 圧力計、連成計、配管支持部
- 試験水の排水経路と周囲の電気設備
流量計は、定格吐出量を測定できる性能が必要です。流量計の指示だけでなく接続部の漏れも確認し、測定系統として成立しているかを見ます。
設備台帳と系統図で、このポンプがどの消防用設備へ送水するかも確認します。点検中に影響を受ける消火設備の範囲を同時に特定してください。
流量計だけ見ても、
足りへんのですね。
分岐から排水まで、
一つの系統で見ます。
発見から漏水確認と代替措置までどう進めるのか
発見者が流量調整弁を操作したりポンプを起動したりする必要はありません。まず滑りや感電のおそれがある範囲へ人を近づけず、ポンプの停止表示と漏水位置を安全な場所から確認します。
- ポンプが停止しているかを表示で確認する
- 漏水位置と床の濡れ、電気設備への到達範囲を確認する
- ポンプ室と濡れた範囲への立入を管理する
- 弁の見た目の位置と発見時刻を触らず記録する
- 防火管理者、設備責任者、専門業者へ連絡する
- 影響する消防用設備の代替措置を決める
- 所轄消防署への連絡が必要か確認する
専門担当者は、分岐部から流量調整弁、流量計、圧力計、配管支持部、排水経路まで確認します。床へ水が広がる場合は、排水と感電防止も同時に扱います。
点検中は、火気制限、巡回、業務範囲の縮小などを検討します。消防用設備の代替措置は、所轄消防署と専門業者へ相談し、施設だけで決め切らないことが重要です。
弁には触らず、
漏れた場所を伝えます。
それで十分です。
安全な引継ぎを優先します。
漏水を止めれば復旧したと思いやすいのはなぜか
漏水が止まったことと性能試験装置が復旧したことは別です。
弁を閉めれば床への水は止まっても、流量計や配管接続部の損傷は残っている可能性があります。
加圧送水装置の点検では、変形、損傷、著しい腐食などの有無と機能を確認します。地震後は、目に見える水だけでなく、配管支持部のずれや計器の指示も確認対象です。
- 弁の閉鎖で一時的に水だけ止まって見える
- 流量計内部やフランジの損傷が残る
- 別の接続部や配管支持部にも地震の影響がある
- 排水経路の不良で試験水が床へ広がる
- 修理後の全揚程と吐出量が確認できていない
復旧判断には、原因の特定、必要な修理、弁の正しい開閉状態、計器、配管、制御盤、試験結果の確認が必要です。水が止まった見た目だけで再使用を決めないでください。
漏れが止まっても、
復旧とは言えへんのですね。
はい。
性能確認までが復旧です。
明日から試運転と復旧の手順をどう確認するのか
試験系統の位置と漏水時の保留条件を一枚へまとめます。
平常時に性能試験装置の位置、排水経路、担当者を確認しておくと、災害直後に触ってよい設備を迷いません。
- 消防ポンプと性能試験装置の系統図を用意する
- 流量調整弁、流量計、圧力計、排水先の位置を確認する
- 地震後の漏水を試運転の保留条件に定める
- 立入管理と電気設備保護の範囲を決める
- 防火管理者、設備責任者、専門業者の連絡順を決める
- 代替措置と所轄消防署への相談手順を決める
- 修理、性能試験、再開承認の結果を設備台帳へ残す
消防法第１７条の３の３に基づく定期点検に加え、災害直後の確認を同じ台帳へ残すと、発見から復旧までの経過を追えます。
誰が試運転を保留し、誰が代替措置を決め、誰が点検し、誰が再開を承認するかまでBCPへ書き込みます。内閣府の事業継続ガイドラインが示す教育、訓練、点検、改善にもつなげてください。
試験配管の位置も、
先に見ておくんですね。
平常時の系統図が、
災害時の判断材料になります。
よくある質問
まとめ
性能試験装置は、消防ポンプの能力を確かめるために必要な設備です。漏水を止めるだけでは、正しく試験できる状態へ戻ったとはいえません。
試運転を保留する、濡れた範囲を管理する、試験系統を点検するという順序をBCPへ組み込み、災害後も現場が迷わないようにしてください。
漏水中は試運転せず、
専門点検へつなぎます！
試験保留と復旧条件まで決めましょう。
