連結散水設備の散水ヘッドはどんな試験に合格しているのか｜耐火耐圧と放水量169〜194リットルの基準を解説

「連結散水設備の散水ヘッドは、天井に取り付けるだけで十分なのでしょうか」防火管理者の方からこう聞かれることがあります。
実は、あの小さな部品ひとつにも消防庁の告示が定める性能試験があります。
耐火試験や耐圧試験、放水量の測定など、目に見えないところで細かい基準が決まっているのです。
この記事では、散水ヘッドが合格しなければならない試験の中身と、日頃どこを確認すればよいのかを解説します。

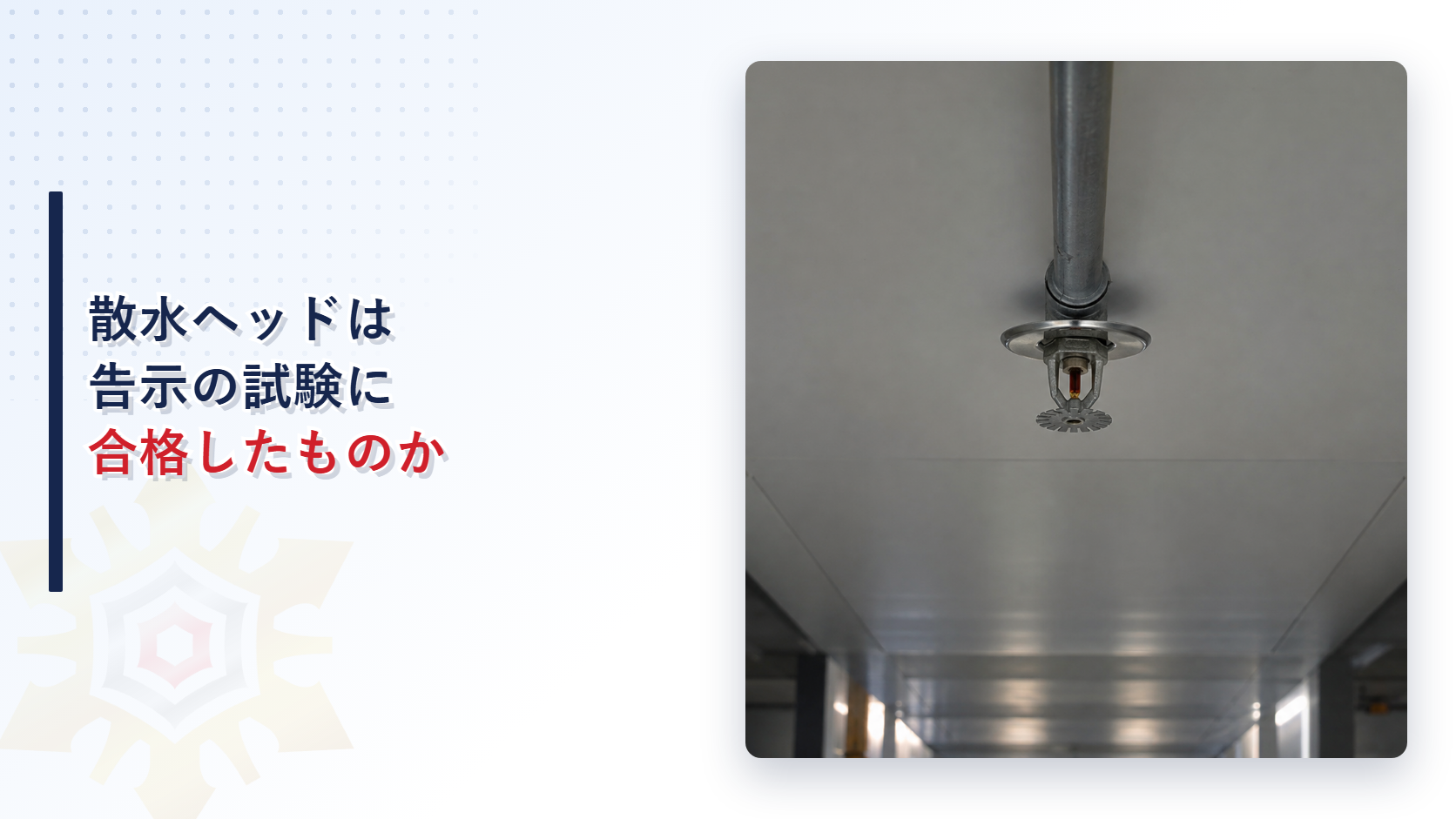

うちの地下にある天井の丸い部品は、ただの水道の蛇口みたいなものだと思ってました。
あれって特別な部品なんですか。

実はあれ、消防庁の告示が定めた試験に合格した専用の部品なんです。
火にも水圧にも耐える性能が求められています。

試験に合格しないと使えないものなんですね。
どんな試験があるのか知りたいです。

構造や材質から耐火性・耐圧性、放水量までひとつずつ試験が決まっています。
順番に見ていきましょう。

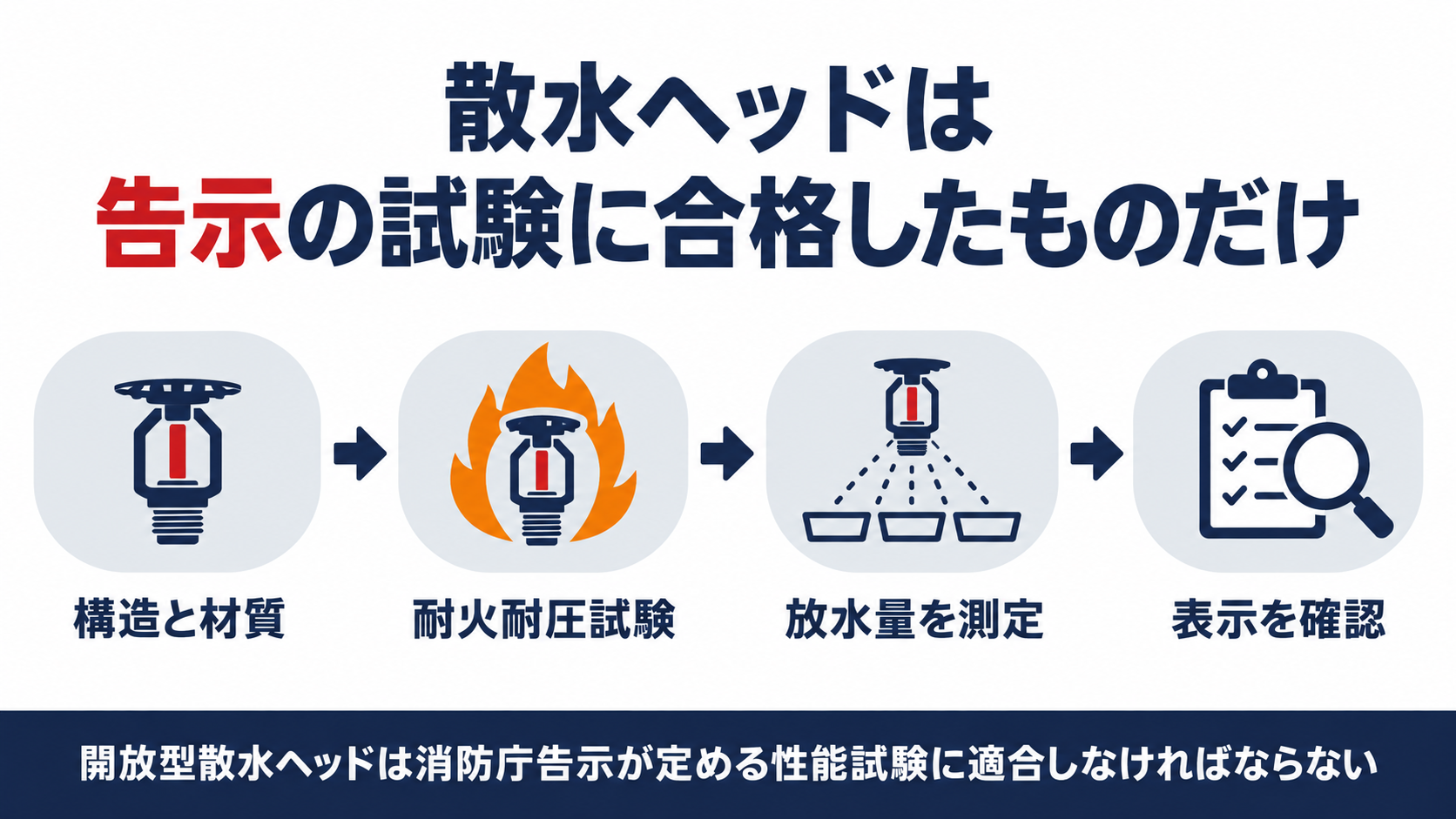

この記事の結論

連結散水設備の散水ヘッドは、消防法施行規則第30条の３第１号ヘの委任を受けた消防庁告示の試験に合格したものでなければなりません
構造は放水口・フレーム・デフレクターの３部品で構成され、取付けねじも日本産業規格に適合させる必要があります
ヘッドには1,000度の炉で10分間加熱したあと水中に入れても壊れない耐火性能が求められます
放水圧力1.4メガパスカル以上でも壊れない耐圧性能と、0.5メガパスカルで169〜194リットル毎分という放水量の範囲が定められています
立入検査では製造者名・製造年・型式番号・取付け方向の表示が消えずに残っているかを確認します

▼

なぜ散水ヘッドの基準は消防庁長官への委任という形になっているのか

連結散水設備の散水ヘッドは、消防法施行規則の条文だけでは基準が完結していません。
細かい性能の中身は、消防庁長官が定める告示に委ねられています。

消防法施行規則第30条の３第１号ヘ　散水ヘッドは、イからホまでに定めるもののほか、消防庁長官が定める基準に適合するものであること。

条文に書かれているのは大枠だけで、実際の合否は告示の試験で決まります。
この委任を受けて定められたのが、開放型散水ヘッドの基準（昭和48年２月10日消防庁告示第７号）です。
条文の号（イ〜ホ）が天井への設置間隔や送水区域の分け方といった基本ルールを定め、告示側がヘッドそのものの試験内容を定めるという役割分担になっています。
つまり、規則の条文と告示の両方を読まないと、散水ヘッドの基準の全体像はつかめません。
次の項目から、告示が実際に何を求めているのかを順に見ていきます。

条文には「長官が定める基準による」としか書いてないんですね。
実際の基準はどこで確認できるんでしょうか。

消防庁が出す告示という文書に、試験の具体的な中身が書かれています。
次でその内容を見ていきましょう。

開放型散水ヘッドはどんな構造と材質でなければならないのか

散水ヘッドは、見た目こそシンプルですが、部品の構成や材質にも細かい決まりがあります。
まずは構造と材質の要件を確認します。

開放型散水ヘッドの基準（昭和48年２月10日消防庁告示第７号）第２　ヘッドの構造は、次に定めるところによる。一　放水口、フレーム及びデフレクターにより構成されたものであること。三　ヘッドの取付けねじは、日本産業規格Ｂ〇二〇三（管用テーパねじ）の呼びＰＴ１/２のおねじに適合するものであること。

ヘッドは放水口・フレーム・デフレクターという３つの部品で構成することが決まっています。
取付けねじの規格まで指定されているのは、配管への取付け作業でねじ山が合わず漏水することを防ぐためです。
材質についても、日本産業規格Ｇ三一〇一（一般構造用圧延鋼材）などに適合するもの、またはこれと同等以上の強度・耐食性・耐熱性を持つものと定められています。
さびの発生するおそれがある部分には、防錆処理も義務づけられています。
見た目が似ている部品でも、規格に合わないものを勝手に使うことはできません。

部品の見た目は同じでも、規格に合わないものは使えないんですね。

はい、取付けねじの規格まで細かく決まっています。
次は火や水圧に対する強さを見ていきます。

火や高い水圧にどこまで耐えなければならないのか

地下室などの火災は炎そのものが激しいだけでなく、消防隊の送水も強い圧力になります。
散水ヘッドはその両方に耐える必要があります。

開放型散水ヘッドの基準（昭和48年２月10日消防庁告示第７号）第４　ヘッドは、1,000度の試験炉の中で10分間加熱した後水中に投入した場合に、機能に影響を及ぼすような変形、損傷又はくるいを生じないものでなければならない。第５　ヘッドは、放水圧力1.4メガパスカル以上で放水した場合に、機能に影響を及ぼすような変形、損傷又はくるいを生じないものでなければならない。

耐火試験と耐圧試験は、どちらも「壊れないこと」を確かめる試験です。
耐火試験は1,000度の炉で10分間加熱したあと、そのまま水中に投入するという厳しい手順です。
急激な温度変化が加わっても、変形や損傷で機能が損なわれないことが条件になっています。
耐圧試験は1.4メガパスカルという高い圧力で放水しても壊れないことを確かめるもので、実際の送水圧力より余裕を持たせた数値です。
どちらも製品の型式ごとに行われる試験で、現場のヘッド一つひとつに炉や水圧をかけて確認するものではありません。

地下の設備なので、火に強いのは当然かと思ってました。
水圧にも耐えなきゃいけないんですね。

消防車からかなり強い圧力で送水されるので、その圧力に耐える必要があります。
次は肝心の放水量の基準です。

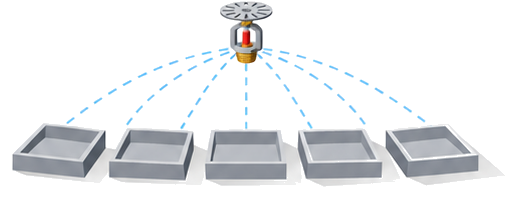

放水量や散水のムラはどう確かめられているのか

耐火性や耐圧性があっても、水がきちんと行き渡らなければ消火の役に立ちません。
放水量そのものにも範囲が決められています。

開放型散水ヘッドの基準（昭和48年２月10日消防庁告示第７号）第６　ヘッドの放水量は、放水圧力0.5メガパスカルにおける全放水量を測定した場合において、169リットル毎分から194リットル毎分までの範囲内でなければならない。

放水量は多すぎても少なすぎても基準を満たしません。
放水圧力0.5メガパスカルという条件で測定し、全放水量が169リットル毎分から194リットル毎分という範囲に収まっている必要があります。
さらに告示第７では、散水試験装置を使ってヘッドの周囲にムラなく水が届くかを確かめる散水分布試験も定められています。
軸心から同じ距離にある採水量の平均が基準の分布曲線を上回り、最も少ない地点でも曲線の値の３分の１以上を確保しなければなりません。
つまり、真下だけ大量に水がかかって周辺が届かない、という偏った散水は認められていません。

放水量が少なすぎても意味がないですもんね。

範囲がきちんと決まっていて、多すぎても少なすぎても基準を満たしません。
最後に日頃の確認ポイントをお伝えします。

明日から何を確認すればよいのか

散水ヘッドそのものを分解して試験することは、現場ではできません。
日頃の点検では、表示と設置状態を確認することが基本になります。

開放型散水ヘッドの基準（昭和48年２月10日消防庁告示第７号）第８　ヘッドには、次に掲げる事項をその見やすい箇所に容易に消えないように表示するものとする。一　製造者名又は商標　二　製造年　三　型式番号　四　取付け方向を示す記号

点検のたびに、製造者名・製造年・型式番号・取付け方向の表示が読み取れるかを確認します。
表示が消えていたり、さびで読めなくなっていたりする場合は、経年劣化のサインとして交換を検討する材料になります。
あわせて、天井の室内側と天井裏の両方に必要な数だけヘッドが設けられているかも見ておきます。
散水ヘッド自体の試験は製品を作る段階で完了しているものなので、現場でやり直すことはできません。
だからこそ、表示という「合格の証」を消さずに残しておくことが実務のポイントになります。

表示さえ確認しておけば、日々の点検はできるんですね。

はい、表示の劣化は交換のサインになります。
気になったら早めにご相談ください。
