総合操作盤はなぜ消防隊のための機能を持つのか｜出火階と上下の階の自動表示と専用電話の基準を解説

総合操作盤は、ふだんは防災センターで建物の消防用設備等を監視し操作するための機器です。
けれど火災が起きた瞬間だけ、もうひとつ別の役目を負います。
それは到着した消防隊に、必要な情報を的確かつ早急に手渡す役目です。
このため総合操作盤には出火階と上下の階を自動で映し出し消防隊専用の電話回線まで備えることが基準で定められています。

総合操作盤は、自分の建物の設備を見るための機械だと思っていました。

実はもうひとつ、到着した消防隊のための機能も基準で定められているんです。

点検のときにその機能まで見せてもらったことはありません。

今日はその根拠と、確認の仕方を一緒に見ていきましょう。

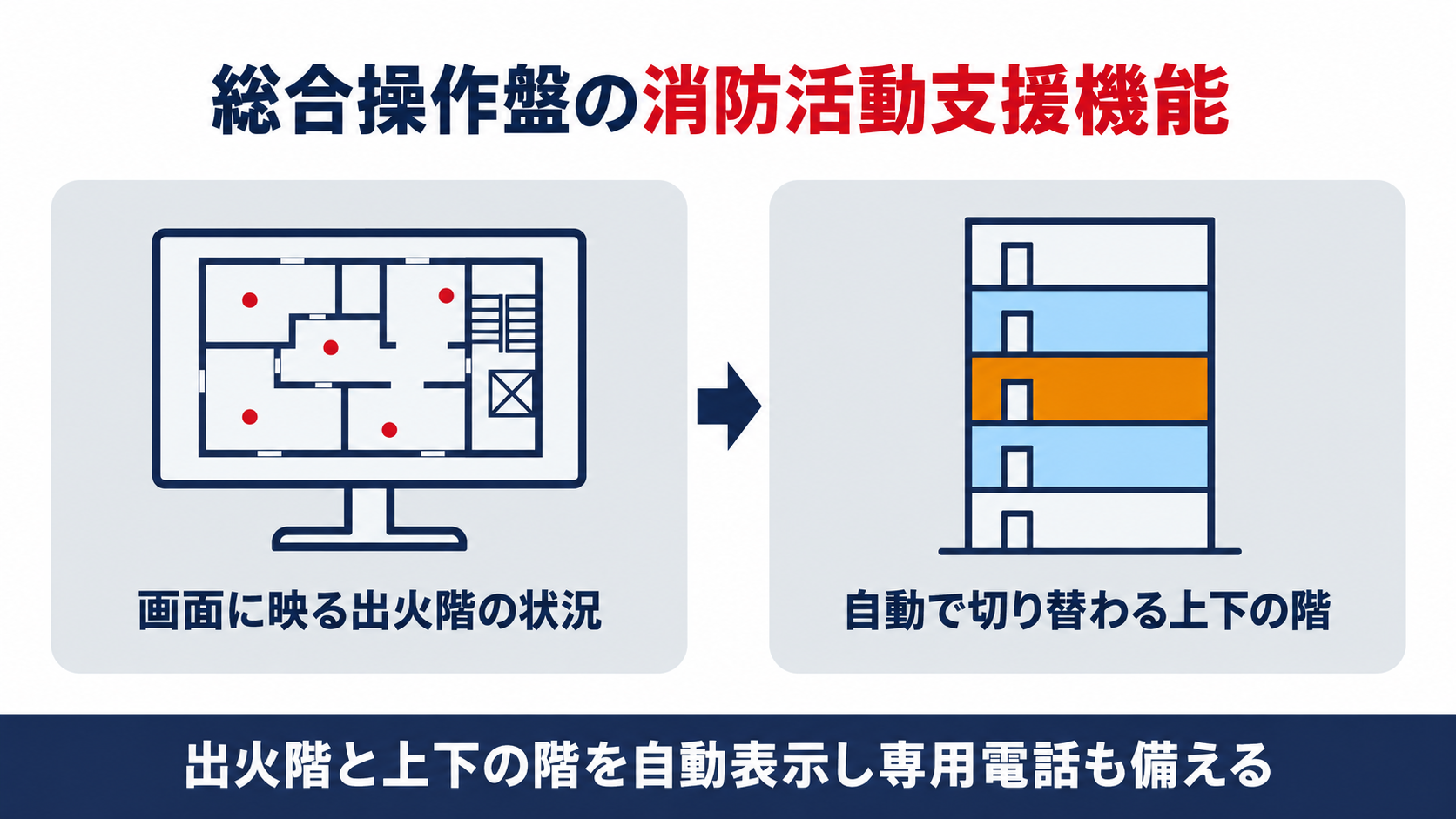

この記事の結論

総合操作盤には到着した消防隊に情報提供するための専用機能が求められます。
ＣＲＴ表示等には出火階の平面図と５つの作動状況を分かりやすく表示しなければなりません。
表示は出火階だけでなく直上階と直下階まで自動的に切り替わる仕組みです。
情報を見せるだけでなく消防機関と通話できる専用電話機の設置も基準に含まれます。
点検のときは階表示の切り替えと専用電話が実際に動くかまで確かめ、維持管理機能としての点検のしやすさも合わせて確認しておくことが大切です。

▼

総合操作盤にはなぜ消防隊のための機能が求められるのか

建物の総合操作盤は、ふだんは防災センターで消防用設備等を監視し操作するための機器です。
けれど火災が起きた瞬間には、もうひとつの役目が加わります。

平成16年５月31日消防庁告示第７号（総合操作盤の基準を定める件）第十二　消防活動支援機能
火災発生時に、到着した消防隊に的確かつ早急に情報提供するため、総合操作盤に次に掲げる消防活動支援機能を設けるものとする。

この機能は建物の利用者ではなく消防隊のために存在します。
総合操作盤にはもともと、火災を表示し警報を鳴らし設備を操作する機能が備わっています。
消防活動支援機能はそれとは別に、到着した消防隊が現場の状況を素早くつかむための専用の窓口です。
告示の書きぶりは「設けるものとする」であり、総合操作盤を設置する建物では省略できない機能とされています。
だからこそ設計や点検の段階から、この機能を見落とさないことが求められます。

総合操作盤って、うちの設備を見るための機械だと思ってました。
消防隊のための機能もあるんですね。

そのとおりです。
到着した消防隊にすぐ状況を伝えるための機能なんです。

ＣＲＴ表示等にはどの階のどんな情報を映さなければならないのか

火災が起きると、感知器やガス漏れ検知器の作動情報だけでは消防隊への説明として足りません。
告示は表示すべき内容をかなり具体的に決めています。

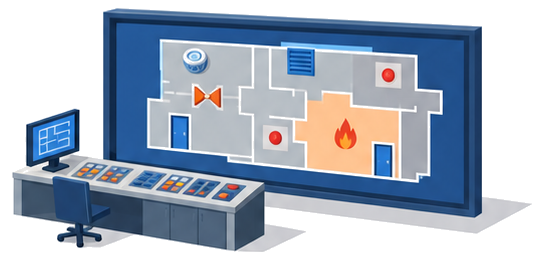

平成16年５月31日消防庁告示第７号第十二第一号　ＣＲＴ表示等に感知器、発信機又はガス漏れ検知器が作動したすべての階の平面図及び当該階に係る次の事項を分かりやすく表示できること。
(一)　作動した感知器又は発信機の位置
(二)　作動したガス漏れ検知器の位置及びガス遮断弁の作動状況
(三)　防火区画を構成する壁の位置並びに防火戸、防火・防煙シャッター、ダンパー及び可動防煙垂れ壁の作動状況
(四)　排煙機及び排煙口の作動状況
(五)　スプリンクラー設備等自動消火設備の作動範囲

映すのは位置情報だけではありません。
感知器や発信機の位置に加えて、防火戸やダンパーが実際に閉まったかまで表示の対象です。
排煙機や排煙口の作動状況、スプリンクラー設備が実際に効いている範囲も同じ画面に映ります。
これらをまとめて見せることで、消防隊は現地に着く前から現場の状況を把握できます。
つまりこの画面は、防火対象物の断面をそのまま写す窓のような役割を担っています。

感知器の位置だけじゃなくて、防火戸が閉まったかまで映るんですか。

はい。
排煙口やスプリンクラーの作動範囲まで、５項目まとめて表示する決まりです。

出火階以外にはどの階まで自動的に表示されるのか

出火した階の情報が分かっても、それだけでは消防隊の判断材料として不十分です。
延焼のおそれや避難経路は、上下の階にも広がるためです。

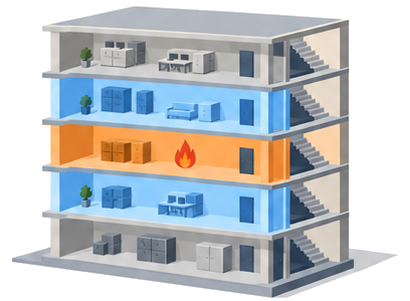

平成16年５月31日消防庁告示第７号第十二第二号　ＣＲＴ等には、次の各階の平面図が簡単な操作により分かりやすく表示されること。
(一)　出火階の平面図
(二)　出火階以外の感知器、発信機又はガス漏れ検知器の作動した階の平面図
(三)　出火階の直上階の平面図
(四)　出火階の直下階の平面図

表示は出火階だけで止まりません。
出火した階に加えて、直上階と直下階の平面図まで簡単な操作で呼び出せることが基準です。
上の階は延焼のおそれ、下の階は熱や煙が抜ける経路として、それぞれ確認する意味があります。
これらの４つの平面図が同じ操作性で切り替えられることも合わせて求められています。
出火階だけを見て終わりにしないことが、この規定の趣旨です。

うちは３階建てなんですが、出火階だけ見れば十分だと思ってました。

いえ、直上階と直下階まで自動で呼び出せる必要があります。

実務で見落としやすいのはどこか

画面の表示ばかりに気を取られると、見落としやすい規定があります。
それは消防隊や関係者との連絡手段そのものです。

平成16年５月31日消防庁告示第７号第九　情報伝達機能
一　現場確認の指示、火災状況の伝達、自衛消防隊等と防災監視場所の間の連絡及び消防機関への通報等の情報伝達手段は、防火対象物の用途、規模及び管理体制等に応じたものとなっていること。

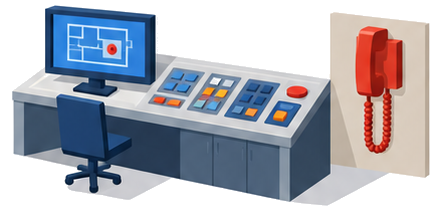

五　内線電話及び消防機関との通話が可能な専用電話機を設置すること。

画面に情報を映すだけでは基準を満たしません。
告示は表示機能とは別の章立てで、情報伝達機能を独立した項目として定めています。
現場確認の指示や自衛消防隊との連絡、消防機関への通報までを一連の手段としてそろえる必要があります。
そのために消防機関と通話できる専用電話機を、内線電話とは別に設置することが求められます。
表示機能の点検だけで済ませてしまうと、この電話回線の確認が抜け落ちがちです。

画面がちゃんと映っていれば、それで十分だと思っていました。

それだけでは足りません。
消防機関と話せる専用電話機があるかも確認してください。

明日からなにを確認すればよいのか

ここまでの機能は、備わっているだけでは意味がありません。
実際に動くかどうかを、点検の中で確かめる必要があります。

平成16年５月31日消防庁告示第７号第三　維持管理機能
総合操作盤の維持管理に係る機能は、次に定めるところによる。
一　信号を受信した場合の表示及び記録に関する機能の点検が容易に行えること。

点検で確かめたいのは表示の有無だけではありません。
告示は「点検が容易に行えること」まで維持管理機能の一部として定めています。
点検の際には、出火階と上下の階の平面図が実際に切り替わるかを操作してみることが確実です。
あわせて専用電話機で消防機関の番号にかけられるかも、通話試験の形で確認しておきましょう。
明日からの点検では、この２つを確認項目に加えることから始めてみてください。

つまり画面の切り替えと電話の両方を、点検のときに実際に触ってみればいいんですね。

そのとおりです。
次回の点検からぜひ加えてみてください。
