連結送水管の管継手とバルブ類は何を確認するのか｜規格と表示の基準を解説

連結送水管の配管で、管継手やバルブ類は見た目だけでは判断しにくい部品です。
消防法施行規則第31条は、管継手の規格と、バルブ類の材質・性能・表示を定めています。
確認の出発点は、管継手とバルブを別々に見ないことです。

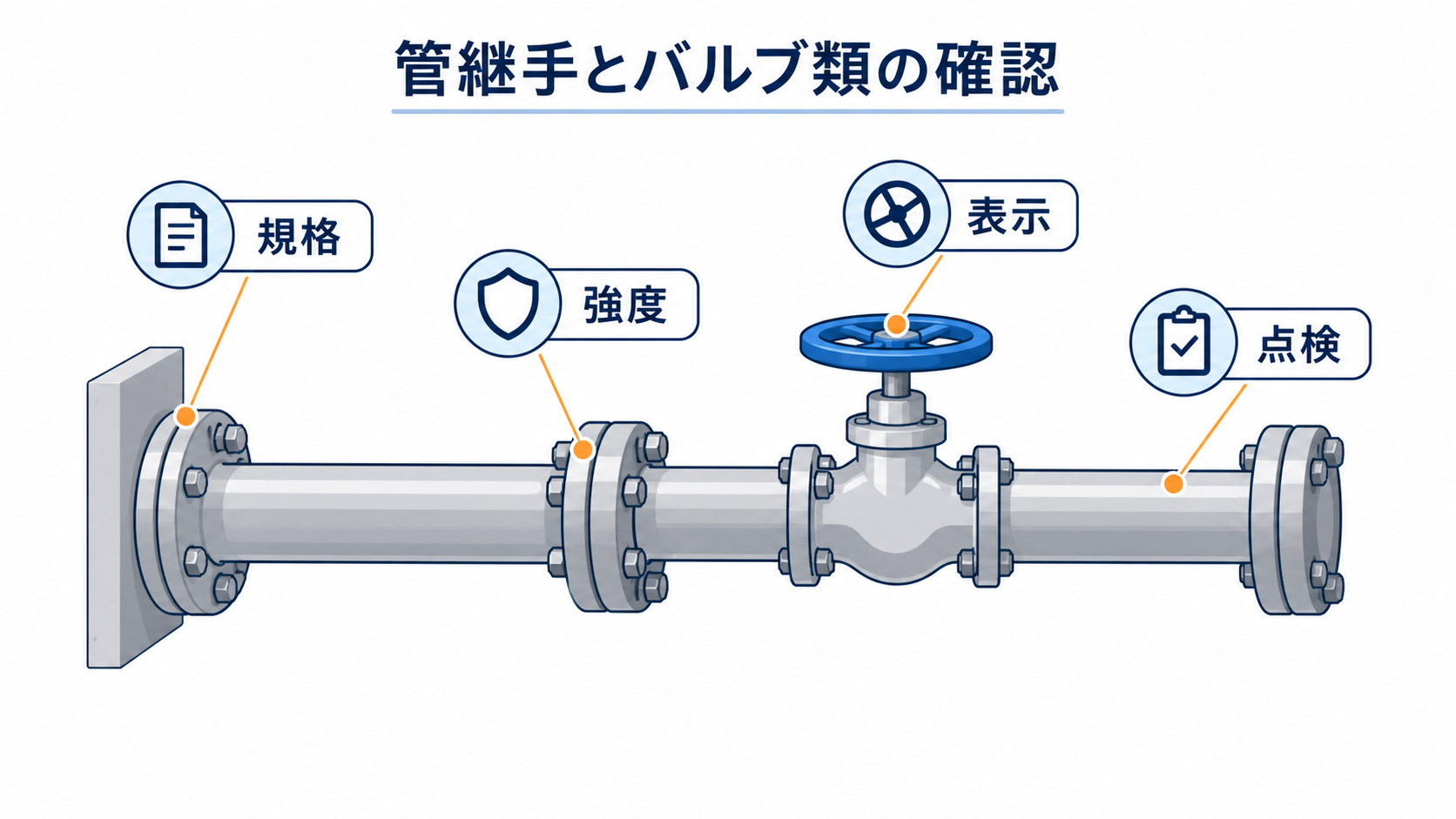

規格、強度、表示の順で整理します。

配管のつなぎ目やハンドルは、どこまで見ればええんでしょう。
部品ごとの決まりを知りたいです。

管継手は規格と強度、バルブ類は材質・性能・表示まで確認する考え方です。
まず条文の役割を分けて見ていきましょう。

圧力が高い建物では、同じ継手ではあかん場合もあるんですか。
その見分け方も気になります。

設計送水圧力が一メガパスカルを超える場合は、継手にも追加の基準があります。
表示の確認まで含めて順番に整理します。

この記事の結論

管継手は、日本産業規格または同等以上の強度・耐食性・耐熱性が基準です。
設計送水圧力が一メガパスカル超なら、継手の仕様を追加基準で確認します。
バルブ類は材質だけでなく、開閉弁・止水弁・逆止弁の性能も対象です。
開閉弁・止水弁には開閉方向、逆止弁には流れ方向の表示が必要です。

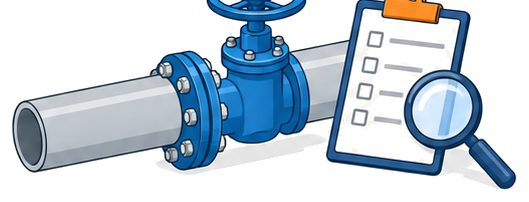

図面・現場・表示を照合し、個別の判断は所轄消防署に確認します。

▼

連結送水管の管継手とバルブ類はなぜ規格を確認するのか

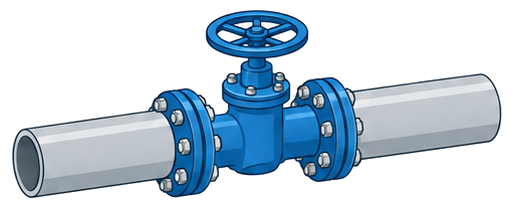

連結送水管は、消防隊が送水口から水を送るための配管です。
配管を構成する継手とバルブ類にも、規則で細かな基準があります。

消防法施行規則第31条第１項第５号ハ　管継手は、日本産業規格に適合し、又はこれと同等以上の強度、耐食性及び耐熱性を有するものとすること。

配管だけを見て終わりにはできません。
管継手は配管同士をつなぐ部品であり、規則は種類に応じた規格又は同等以上の性能を求めています。
継手とバルブ類では、条文が示す確認事項が異なります。
まず図面で使用部品の種類を確かめ、現場では表示や外観を照合する流れにすると整理しやすくなります。

配管そのものだけやなく、つなぎ目も独立して見なあかんのですね。
図面との照合から始めます。

はい、部品の役割ごとに確認すると漏れを抑えられます。
次は管継手の性能を見ます。

管継手はどんな強度と耐食性が必要か

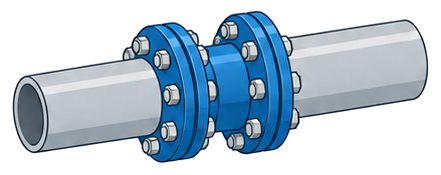

規則は、フランジ継手などの種類別に日本産業規格を掲げています。
その規格と同等以上の強度、耐食性及び耐熱性を持つものも対象です。

消防法施行規則第31条第１項第５号ハ　管継手は、種類に従い日本産業規格に適合し、又はこれと同等以上の強度、耐食性及び耐熱性を有するものとして消防庁長官が定める基準に適合するものとすること。

規格名だけで判断しないことが大切です。
条文は強度、耐食性、耐熱性を一組で求めています。
交換や改修で継手を扱うときは、配管の条件に合う部品かを図面・仕様書で確認します。
現場の見た目が似ていても、仕様の適否までを外観だけで決めないことが必要です。

同じように見える部品でも、仕様書まで確認するんですね。
材質だけで決めないようにします。

図面と仕様書を先にそろえると、確認の根拠が明確になります。
次は高い送水圧力の場合です。

設計送水圧力が１メガパスカルを超えると何が変わるのか

規則は、設計送水圧力が一メガパスカルを超える場合を分けて定めています。
この場合は、管継手についても追加の仕様が求められます。

消防法施行規則第31条第１項第５号ハ　配管の設計送水圧力が一メガパスカルを超える場合に用いる管継手は、同号ハただし書に掲げるものその他これらと同等以上の強度、耐食性及び耐熱性を有するものを用いなければならない。

高い圧力の条件では継手の確認が変わります。
条文は、フランジ継手とそれ以外の継手について、それぞれ適合すべき仕様を示しています。
設計送水圧力は、送水時の送水口における圧力として同じ号で定義されています。
改修や部品交換の前には、当該配管の設計条件を確認して、継手だけを単独で選ばないようにします。

圧力の条件が変わると、継手の選び方も変わるんですね。
部品だけ先に注文せんようにします。

配管の設計条件を起点に確認するのが要点です。
次はバルブ類の表示を見ます。
