少量危険物の移動タンクはなぜ専用の構造基準を持つのか｜間仕切りと防波板とマンホールの基準を解説

少量危険物を貯蔵し、又は取り扱う移動タンク、いわゆるタンクローリーには、指定数量以上のタンクとは別に、火災予防条例が定める専用の技術上の基準があります。
タンク本体の厚さや水圧試験、間仕切りや防波板、安全装置や配管の弁、マンホールや防護枠まで、細かく決められています。
危険物の規制に関する政令が定める移動タンク貯蔵所とは別の枠で、指定数量の五分の一以上指定数量未満の危険物に適用される基準です。
この記事では、少量危険物を運ぶ移動タンクに求められる構造基準を号ごとに整理して解説します

タンクローリーは荷台に危険物を積んで運ぶだけなので、特に基準は無いですよね。

いえ、少量危険物であっても移動タンクの構造そのものに基準がかかります。

具体的にはどこまで決められているんですか。

タンク本体から安全装置、マンホールまで一通りあります。
順番に見ていきましょう。

この記事の結論

少量危険物の移動タンクには、専用の位置、構造及び設備の技術上の基準があります。
タンク本体は厚さ3.2ミリメートル以上の鋼板で気密に造り、水圧試験に適合させます。
4,000リットル以下ごとに間仕切りを設け、2,000リットル以上の区画には防波板が必要です。
安全装置と排出口の弁は、非常時に直ちに閉鎖できる構造にします。
マンホールや注入口のふた、防護枠にも定められた厚さと構造があります。

▼

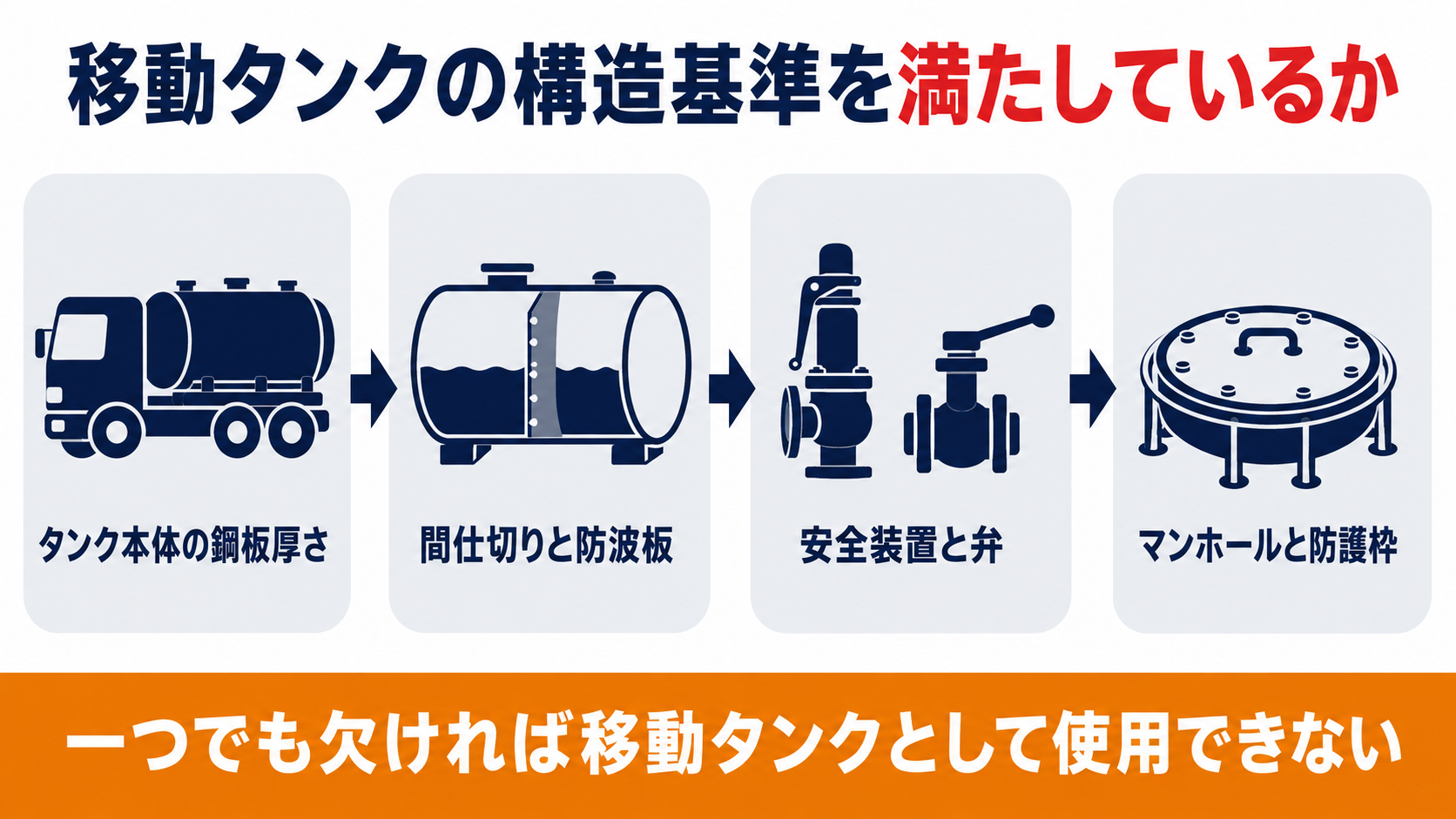

移動タンクの構造基準はタンク本体の鋼板厚さと間仕切りと防波板と安全装置と弁とマンホールと防護枠の４つで確認することを示した図解

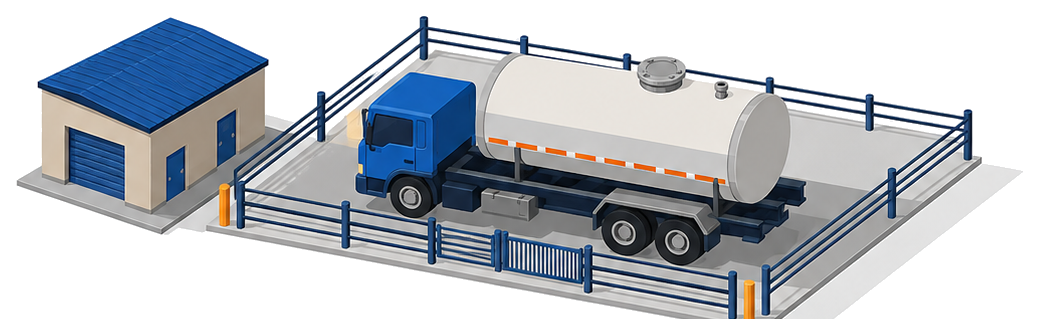

少量危険物の移動タンクにはなぜ専用の基準があるのか

指定数量未満の危険物には、消防法第九条の四に基づき市町村の火災予防条例が適用されます。
移動タンクは荷台ではなく専用の車両として扱われ、常置場所から構造まで一通り基準が及びます。

火災予防条例（例）第三十一条の六第二項　指定数量の五分の一以上指定数量未満の危険物を貯蔵し、又は取り扱う移動タンクの位置、構造及び設備の技術上の基準は、第三十一条の四第二項第三号の規定の例によるほか、次のとおりとする。一　火災予防上安全な場所に常置すること。

結論は、移動タンクにも常置場所そのものに基準があるということです。
移動タンクは火災予防上安全な場所に常置しなければなりません。
これは指定数量以上を扱う移動タンク貯蔵所の基準とは別枠で、指定数量の五分の一を超えた少量危険物にもかかる基準です。
外面のさび止め措置は、タンク本体の基準（前条第二項第三号）を準用する形で定められています。
つまり、荷台に積んで走るだけの車両扱いはできません。

うちの駐車場のどこに置いてもいいわけではないんですね。

火気を扱う場所から離れているかを確認してください。
常置場所は事前に決めておきましょう。

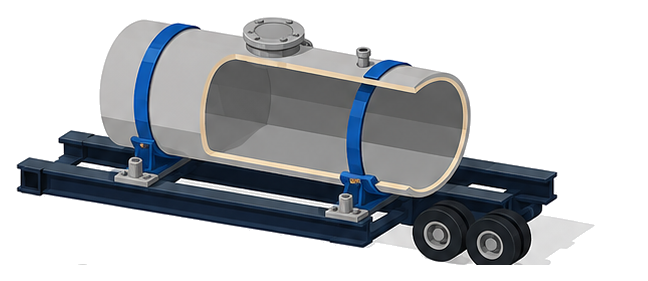

タンク本体はどんな強度で造らなければならないのか

タンクは車両に載せて走るため、鋼板の厚さと車体への固定の両方が問われます。
数値は移動タンク貯蔵所の基準とほぼ同じ水準です。

火災予防条例（例）第三十一条の六第二項第二号　タンクは、厚さ3.2ミリメートル以上の鋼板又はこれと同等以上の機械的性質を有する材料で気密に造るとともに、圧力タンクを除くタンクにあつては70キロパスカルの圧力で、圧力タンクにあつては最大常用圧力の1.5倍の圧力で、それぞれ10分間行う水圧試験において、漏れ、又は変形しないものであること。同項第三号　タンクは、Ｕボルト等で車両のシャーシフレーム又はこれに相当する部分に強固に固定すること。

結論は、鋼板の厚さと固定の強度が両方そろって初めて基準を満たすということです。
タンクは厚さ3.2ミリメートル以上の鋼板で気密に造り、圧力タンク以外は70キロパスカル、圧力タンクは常用圧力の1.5倍の圧力で10分間の水圧試験に耐える必要があります。
車体への固定はＵボルト等で行い、シャーシフレームまたは相当する部分に強固に固定します。
走行中の振動や衝撃で緩む固定方法は認められません。

鋼板の厚さは自分では測れませんね。

はい。
製造時の検査記録や車検証で確認してください。

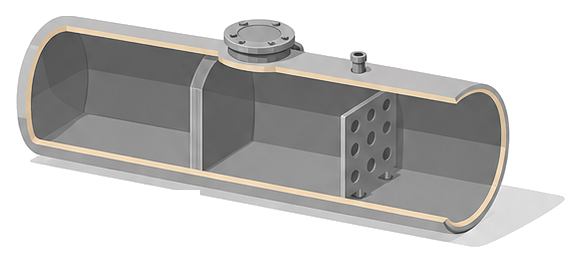

間仕切りと防波板はなぜ必要になるのか

タンクの中身は走行中に大きく揺れ動きます。
容量が大きいほど、その揺れを抑える構造が求められます。

火災予防条例（例）第三十一条の六第二項第五号　タンクは、その内部に4,000リットル以下ごとに完全な間仕切を厚さ3.2ミリメートル以上の鋼板又はこれと同等以上の機械的性質を有する材料で設けること。同項第六号　前号の間仕切により仕切られた部分には、それぞれマンホール及び第四号に規定する安全装置を設けるとともに、当該間仕切により仕切られた部分の容量が2,000リットル以上のものにあつては、厚さ1.6ミリメートル以上の鋼板又はこれと同等以上の機械的性質を有する材料で造られた防波板を設けること。

結論は、区画ごとに間仕切りと防波板の両方を確認するということです。
タンク内部は4,000リットル以下ごとに完全な間仕切りで区切り、それぞれの区画にマンホールと安全装置を設けます。
間仕切りで仕切られた区画の容量が2,000リットル以上あるときは、厚さ1.6ミリメートル以上の防波板を追加で設けなければなりません。
間仕切りは液体の移動そのものを止め、防波板は区画の中で液体が波打つ勢いを抑える、という役割の違いがあります。

間仕切りがあれば防波板は要らないのかと思っていました。

容量2,000リットル以上の区画は両方必要です。
区画ごとの容量を確認してください。

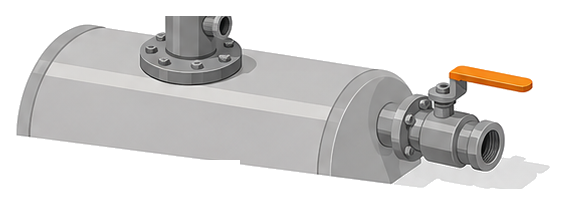

安全装置と配管の弁は何を防いでいるのか

タンクの内圧が上がりすぎたときと、事故で弁が壊れたときの両方に備える必要があります。
作動圧力の数値まで条例で決まっています。

火災予防条例（例）第三十一条の六第二項第四号　常用圧力が20キロパスカル以下のタンクにあつては20キロパスカルを超え24キロパスカル以下の範囲の圧力で、常用圧力が20キロパスカルを超えるタンクにあつては常用圧力の1.1倍以下の圧力で作動する安全装置を設けること。同項第九号　タンクの下部に排出口を設ける場合は、当該タンクの排出口に、非常の場合に直ちに閉鎖することができる弁等を設けるとともに、その直近にその旨を表示し、かつ、外部からの衝撃による当該弁等の損傷を防止するための措置を講ずること。

結論は、安全装置は内圧を逃がし弁は事故時の流出を止めるという役割分担です。
安全装置は常用圧力に応じて作動する圧力の範囲まで決められており、内圧が上がりすぎる前に作動します。
下部に排出口を設けるときは、非常時に直ちに閉鎖できる弁等を設け、その旨を見やすい位置に表示します。
弁は外部からの衝撃で壊れないよう保護する措置もあわせて必要です。
明日からできることとして、排出口の弁が非常時にすぐ閉められる状態にあるかを確認してみてください。

弁が壊れたときのことまで考えられているんですね。

はい。
衝撃を受けやすい位置にないかも見てください。

マンホールと防護枠は明日から何を確認すればよいのか

マンホールや注入口は、突起物として上部に出ている以上、転倒や接触への備えが必要です。
ふたの厚さと防護枠の両方を確認します。

火災予防条例（例）第三十一条の六第二項第七号　マンホール及び注入口のふたは、厚さ3.2ミリメートル以上の鋼板又はこれと同等以上の機械的性質を有する材料で造ること。同項第八号　マンホール、注入口、安全装置等の附属装置がその上部に突出しているタンクには、当該タンクの転倒等による当該附属装置の損傷を防止するための防護枠を設けること。

結論は、突起物には厚さと防護枠の両方を確認するということです。
マンホールと注入口のふたは、厚さ3.2ミリメートル以上の鋼板又はこれと同等以上の材料で造らなければなりません。
これらの附属装置がタンク上部に突き出しているときは、転倒したときの損傷を防止する防護枠を設ける必要があります。
配管の先端には弁等を設け、可燃性の蒸気が滞留するおそれのある場所の電気設備は引火しない構造にします。
明日からできることとして、附属装置の周りに防護枠が実際に付いているかを見に行ってみてください。

マンホールのふたも危険物の設備の一部なんですね。

はい。
ふたと防護枠は次の点検でまとめて見てください。
