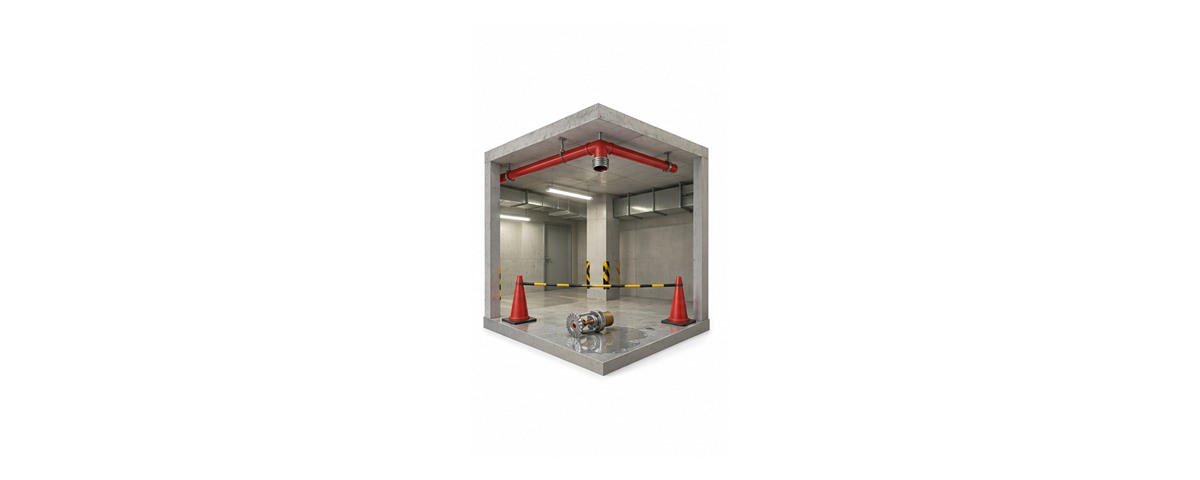

地震後の地下階で、天井の連結散水設備の散水ヘッドが床へ落ちていました。
開口部をテープで塞ぎたくなりますが、施設担当者だけで仮塞ぎして地下階を再開するのは危険です。
配管や支持部にも力が伝わり、消防隊が送水したときに必要な範囲へ散水できない可能性があります。
脱落した散水ヘッドには触れず、送水区域の使用をいったん保留します。
散水ヘッドが床に落ちています。
仮塞ぎせず区域を保留します。
一個だけなら地下階を使えますか。
送水区域と配管系統を確認して決めます。
- 散水ヘッドが脱落していたら該当する送水区域を使用保留にします
- 開口部をテープや市販部品で塞ぎません
- 散水ヘッド、配管、支持金具、選択弁を系統で確認します
- 使用保留中は立入管理と消防隊への情報共有を続けます
- 専門点検と送水機能の確認を終えて地下階を再開します
▼
地震後に散水ヘッドが脱落していたら地下階を使ってよいのか
結論からいえば、対象となる送水区域の使用をいったん保留します。
散水ヘッドが外れた開口部だけを見ても、配管と支持部の状態や散水機能を判断できないためです。
まず落下物、漏水、天井材の剥離、火災など別の危険がないかを離れた場所から確認します。
危険があれば避難と１１９番通報を優先し、脱落箇所の真下へ人を入れません。
火災がなくても、配管の開口部へテープ、栓、市販キャップを取り付けないでください。
異物混入や接続部の追加損傷を招き、消防隊の送水に支障が出るおそれがあります。
階、室名、ヘッド位置、落下物の位置、漏水の有無、発見時刻を触らずに記録します。
現状を保全して専門業者へ引き継ぐことが復旧の第一歩です。
落ちたヘッドも動かさないんですね。
位置を残して立入を止めるのが先です。
どの散水ヘッドと送水区域を使用保留にするのか
確認対象は、床へ落ちた散水ヘッド一個だけではありません。
同じ送水区域のヘッドと配管を一つの系統として確認します。

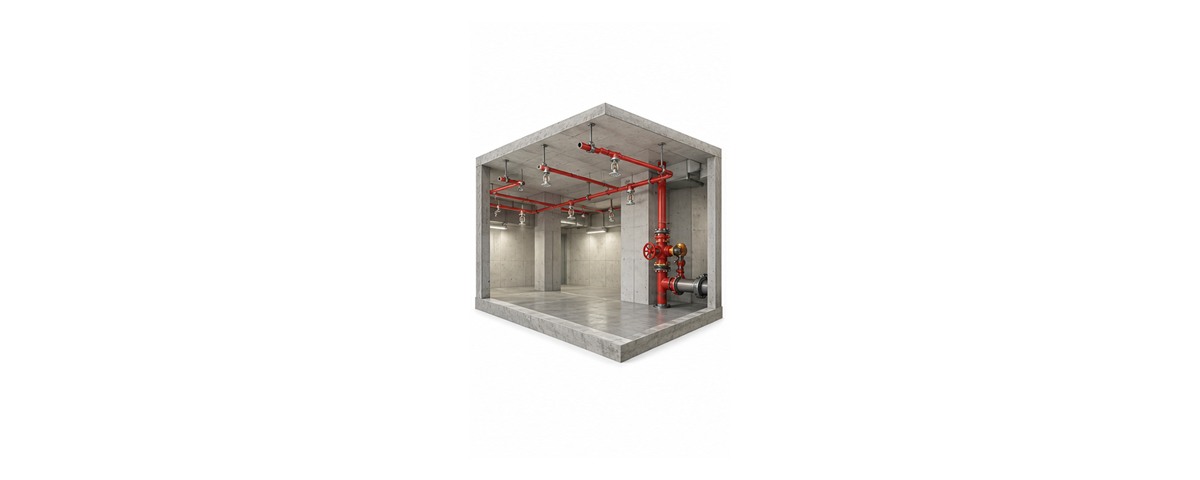

連結散水設備は、消防隊が送水口から水を送り、地下階などの散水ヘッドから放水する設備です。
この記事では主に地下階に設けた固定式の散水ヘッドを想定します。
系統図と点検票で、散水ヘッド、配管、支持金具、送水口、選択弁、一斉開放弁を追います。
見た目が近い隣室でも別の送水区域になっている場合があるため、天井だけで範囲を決めません。
脱落位置の周囲に、配管のずれ、支持金具の曲がり、天井の割れ、他のヘッドの傾きがないかも確認します。
送水区域と系統図を照合して制限範囲を決めるようにしてください。
地下階全部とは限らないんですね。
送水区域を図面で特定します。
消防隊の送水に備えて何を確認するのか
対応は、新しい散水ヘッドを取り付けるだけでは終わりません。

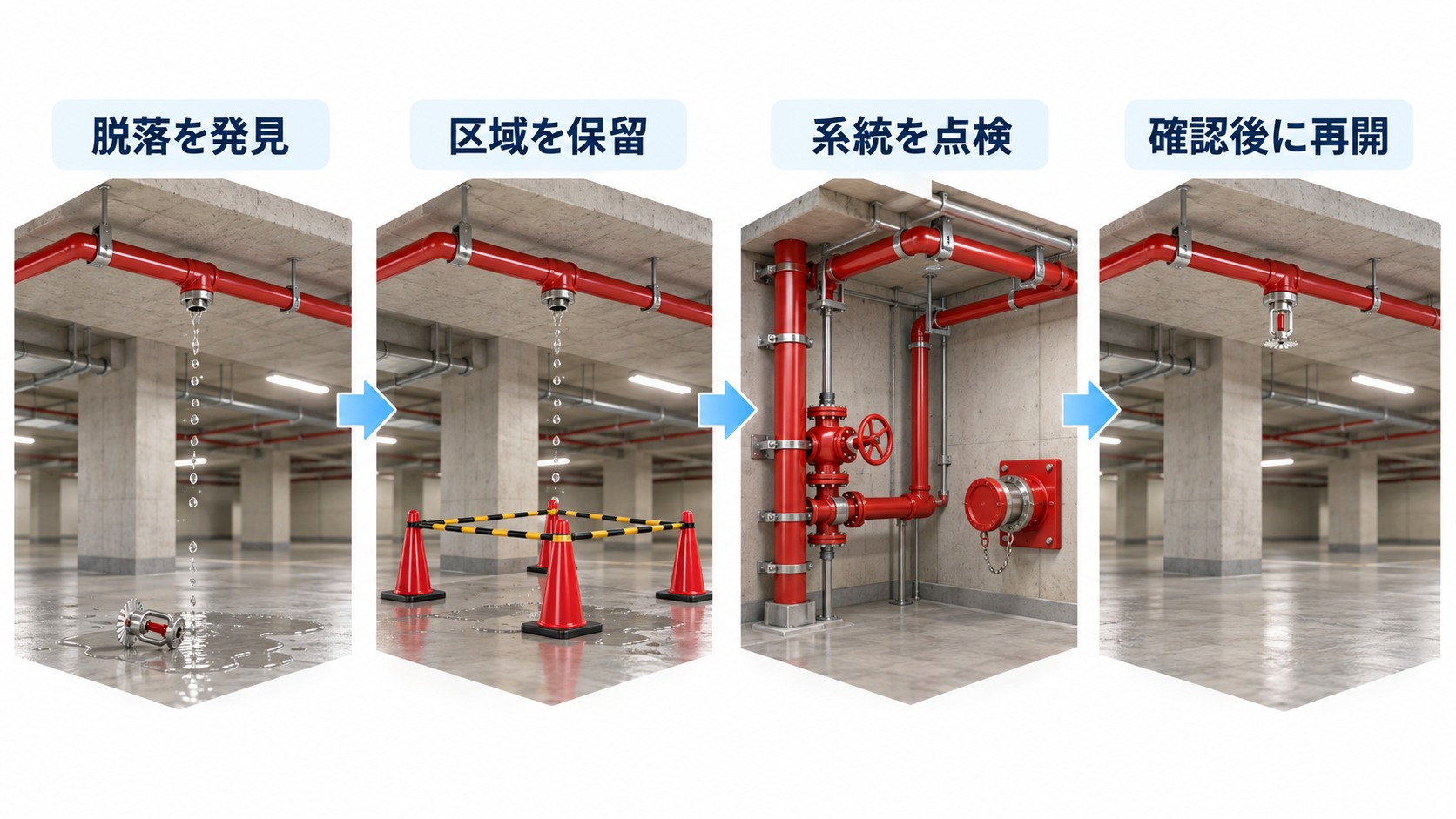

発見、区域制限、系統確認、専門点検、送水確認の順に進めます。
- 火災、漏水、落下物の有無を離れた場所から確認する
- 階、室名、ヘッド位置、発見時刻を記録する
- 真下への立入と該当送水区域の使用を保留する
- 系統図で送水口、選択弁、配管との関係を特定する
- 専門業者が取付け部、配管、支持金具を確認する
- 使用保留中の火災監視と消防隊への情報共有を決める
- 必要な機能確認と記録更新を終えて区域を再開する

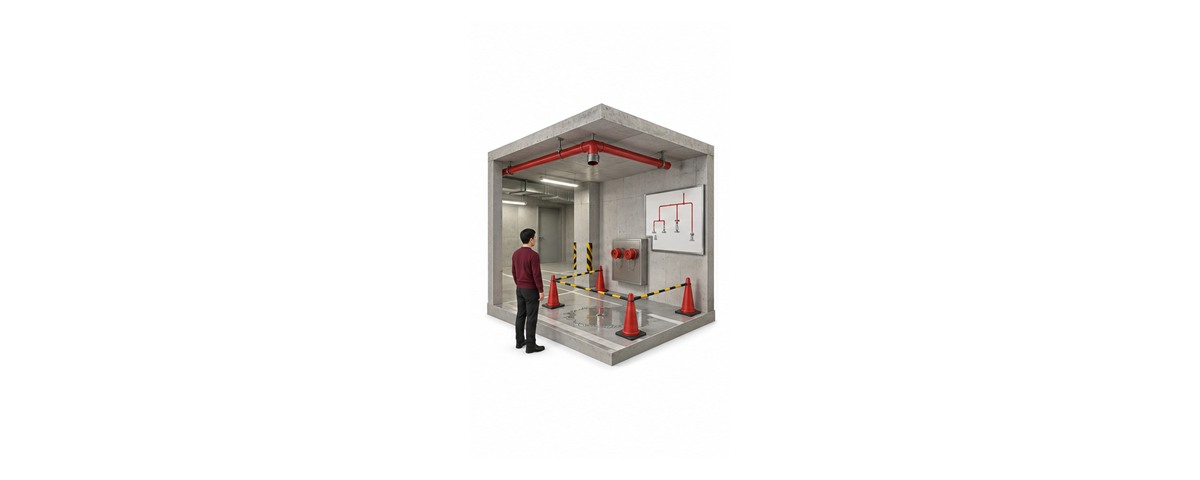

立入を止めるときは、避難経路、送水口、選択弁、消防隊の進入経路をふさがないようにします。
コーンを置くだけで終わらせず責任者と見直し時刻を決めてください。
専門業者には、落下位置の記録、系統図、直近の点検票、地震後の漏水や配管ずれを伝えます。
ヘッドだけでなく配管と選択弁を含む系統を確認する依頼にします。
復旧時は、適合する散水ヘッドの取付け状態に加え、必要な方法で漏水と送水機能を確かめます。
消防隊へ伝える設備情報まで更新して復旧です。
取付けだけでは終われないんですね。
系統の機能と記録まで戻す必要があります。
一個の脱落でも見落とせないのはなぜか
脱落が一個だけに見えても、影響がその開口部だけに収まるとは限りません。
取付け部、配管、支持金具、散水分布を分けて確認します。

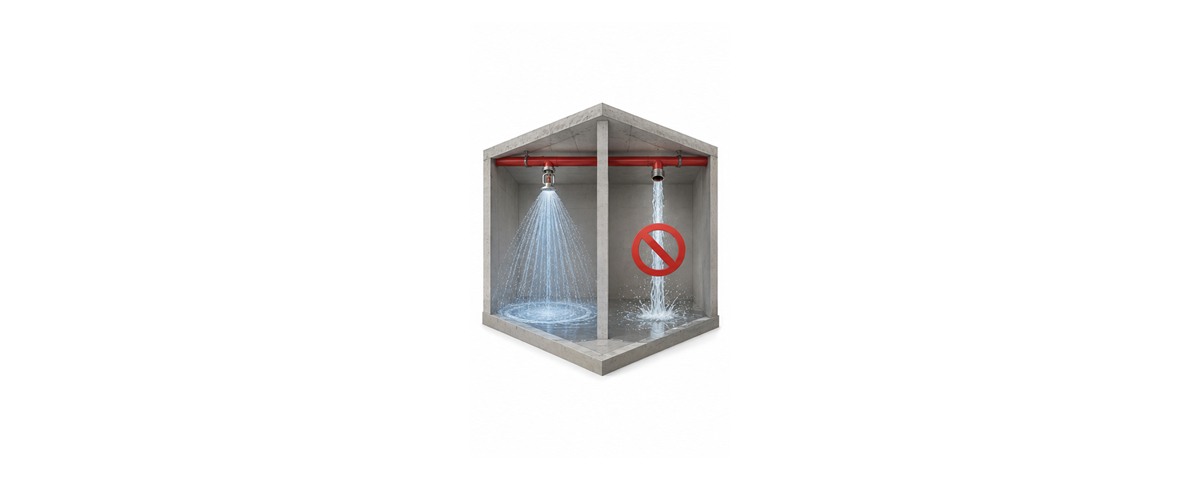

開放型散水ヘッドの基準は、所定の耐圧試験や散水分布試験に適合することを求めています。
ヘッドを失ったまま送水すると、設計した散水分布を確保できない可能性があります。
脱落の原因が配管の変位なら、天井内の管継手や支持金具にも力が伝わっています。
見える開口部だけを塞ぐと隠れた損傷を残すおそれがあります。
間仕切り、棚、ダクトの変更により、別の場所に未警戒部分が生じていることもあります。
ヘッド交換後も散水障害と未警戒部分を見直すことが必要です。
穴を塞いでも復旧ではないんですね。
散水分布まで確かめて判断します。
明日から復旧手順をどう整えるのか
発災後に系統図を探し始めると、使用保留にする地下階や区画をすぐに決められません。
平常時にヘッド番号、送水区域、連絡先を一枚へ整理します。
- 散水ヘッドと送水区域へ共通の設備番号を付ける
- 送水口、選択弁、配管、散水ヘッドの系統を図面へ記す
- 落下箇所への立入を止める条件と解除責任者を決める
- 設備停止中の火災監視と初期消火の担当を決める
- 送水口と消防隊進入経路を常時確保する
- 専門業者と所轄消防署の連絡先を更新する
- 地震後点検から送水区域再開まで訓練する

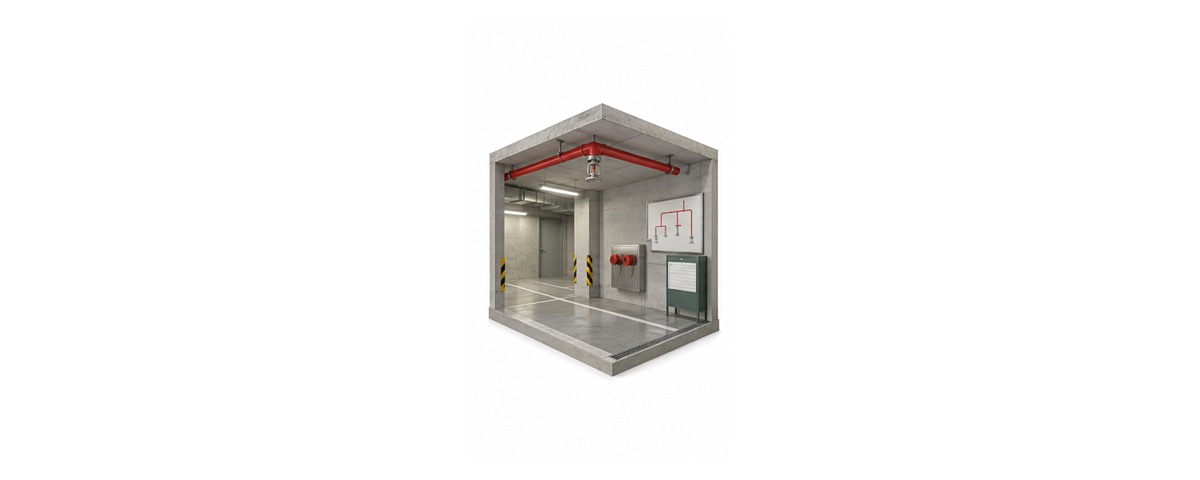

設備番号は、天井の散水ヘッド、系統図、送水口付近の表示で対応させます。
夜間の担当者でも送水区域を説明できる状態にしてください。
法定点検の記録は、地震前後の状態を比べる資料になります。
ヘッドと支持金具の位置を継続記録すると変化を追いやすくなります。
内閣府の事業継続ガイドラインは、初動対応として建物・設備の被害確認と二次災害の防止を示しています。
送水区域の使用保留と消防隊への引継ぎをBCPへ具体化しましょう。
送水区域を現場で説明できるようにします。
消防隊への情報共有まで確認しましょう。
よくある質問
まとめ
送水区域と消防隊への引継ぎを準備します！
送水機能まで確かめるのがBCPです。
