BCPで地震後に連結散水設備の選択弁が開かなかったら地下階を使ってよいのか｜送水区域の保留と復旧判断を解説

地震後の地下階で、連結散水設備の選択弁を開けようとしてもハンドルが動きません。
力をかければ開きそうに見えても、施設担当者だけで無理に操作して地下階を再開するのは危険です。
弁本体や配管が損傷していれば、消防隊が送水するときに必要な区域へ水を送れない可能性があります。
選択弁を無理に回さず、該当する送水区域の使用をいったん保留します。

選択弁のハンドルが動きません。

無理に回さず区域を保留します。

表示が読めれば使えますか。

弁の機能と系統まで確認して決めます。

この記事の結論

選択弁が開かなければ該当する送水区域を使用保留にします
ハンドルへ工具や過大な力を加えません
弁本体、開閉表示、配管、支持部を系統で確認します
保留中は消防隊への情報共有と代替措置を続けます
専門点検と必要な機能確認を終えて区域を再開します

▼

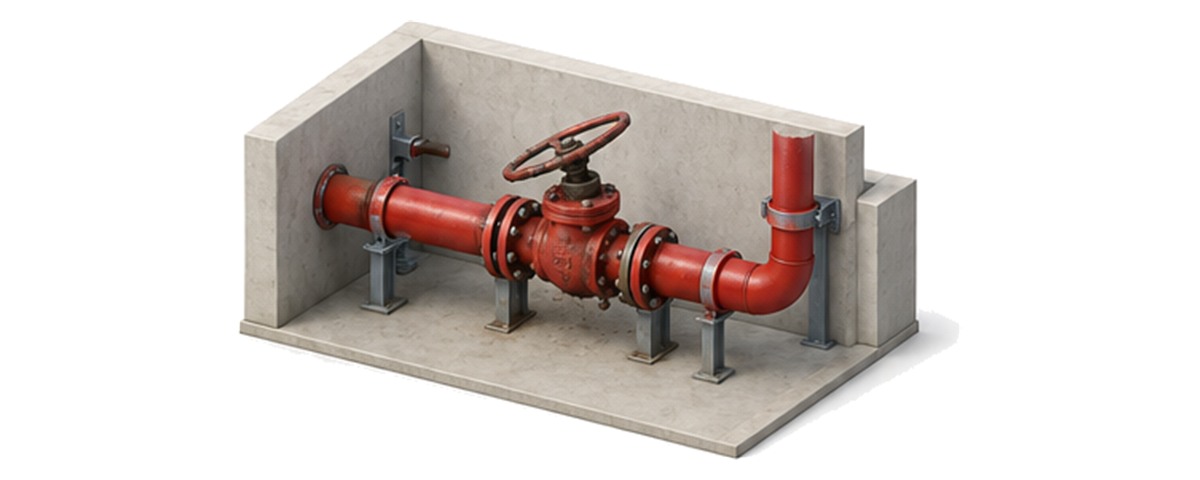

地震後に選択弁が開かなかったら地下階を使ってよいのか

結論からいえば、該当する送水区域の使用をいったん保留します。
開閉できない選択弁があると、消防隊が送水口から水を送っても、必要な区域へ確実に導けるか判断できないためです。

総務省消防庁の連結散水設備の点検要領は、選択弁の周囲に操作障害がないこと、開閉方向と選択弁の表示が適正であること、漏れ・変形・損傷や操作部の緩み・脱落がなく、開閉操作が容易であることを確認する構成です。

最初に火災、漏水、配管の変位、落下物など別の危険がないかを離れた場所から確認します。
危険があれば避難と１１９番通報を優先し、弁室や配管の近くへ人を入れません。

火災がなくても、レンチや延長棒でハンドルを回さないでください。
弁棒や接続部の追加損傷を招き、漏水や操作不能を悪化させるおそれがあります。

弁の番号、表示、開閉位置、発見時刻、漏れや変形の有無を触らずに記録します。
現状を保全して専門業者へ引き継ぐことが復旧の第一歩です。

工具で回すのも避けるんですね。

現状を残して区域を止めるのが先です。

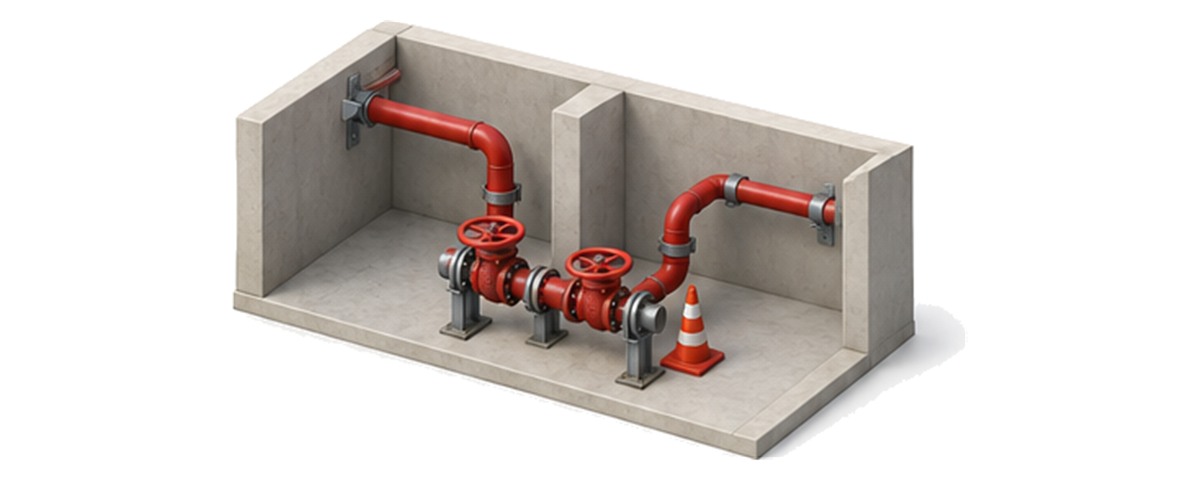

どの選択弁と送水区域を使用保留にするのか

確認対象は、動かなかったハンドル一つだけではありません。
その選択弁が受け持つ送水区域と配管を一つの系統として確認します。

消防法施行令第二十八条の二は、一定の防火対象物の地階などへ連結散水設備を設置する基準を定めています。消防法施行規則第三十条の二と第三十条の三は、設備を設ける部分と技術上の細目を定め、消防法第十七条は関係者に消防用設備等を技術上の基準に従って維持することを求めています。

連結散水設備は、消防隊が送水口から水を送り、地下階などへ散水する設備です。
複数の送水区域がある場合は、選択弁で送水先を切り替える構成があります。

系統図と点検票で、送水口、選択弁、配管、散水ヘッド、一斉開放弁のつながりを追います。
隣り合う弁でも別の階や区画を受け持つ場合があるため、見た目だけで範囲を決めません。

表示札が汚れている、弁番号と系統図が合わない、開閉方向が読めない場合も確認対象です。
弁番号と送水区域を照合して保留範囲を決めるようにしてください。

地下階全部とは限らないんですね。

送水区域を図面で特定します。

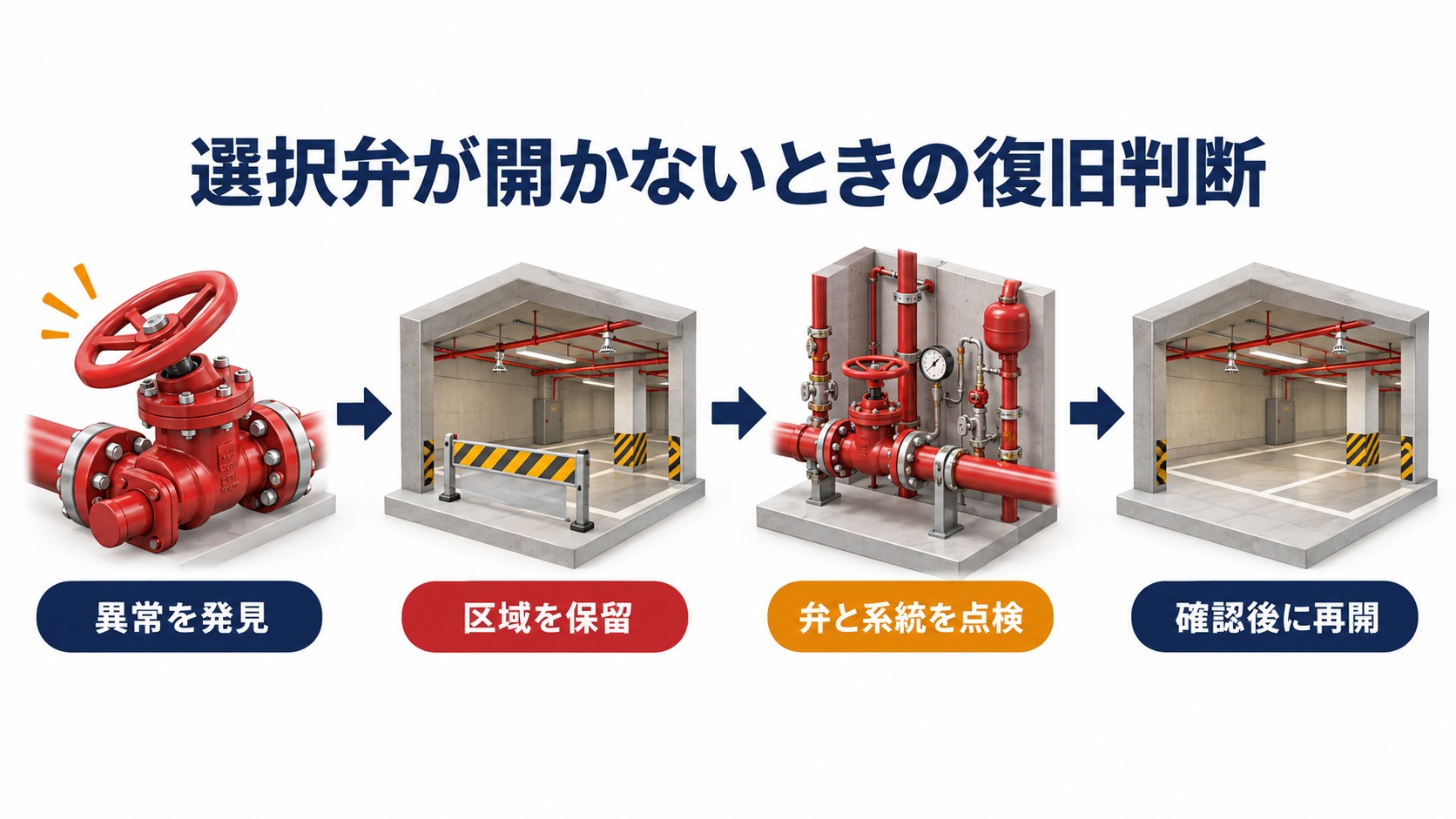

開閉不能を見つけたらどの順で対応するのか

対応は、固着した選択弁を交換するだけでは終わりません。
発見、区域保留、系統確認、専門点検、機能確認の順に進めます。

火災、漏水、配管変位の有無を離れた場所から確認する
弁番号、表示、開閉位置、発見時刻を記録する
無理な操作を止め、該当送水区域の使用を保留する
系統図で送水口、配管、散水区域との関係を特定する
専門業者が弁本体、操作部、配管、支持部を確認する
保留中の火災監視と消防隊への情報共有を決める
必要な機能確認と記録更新を終えて区域を再開する

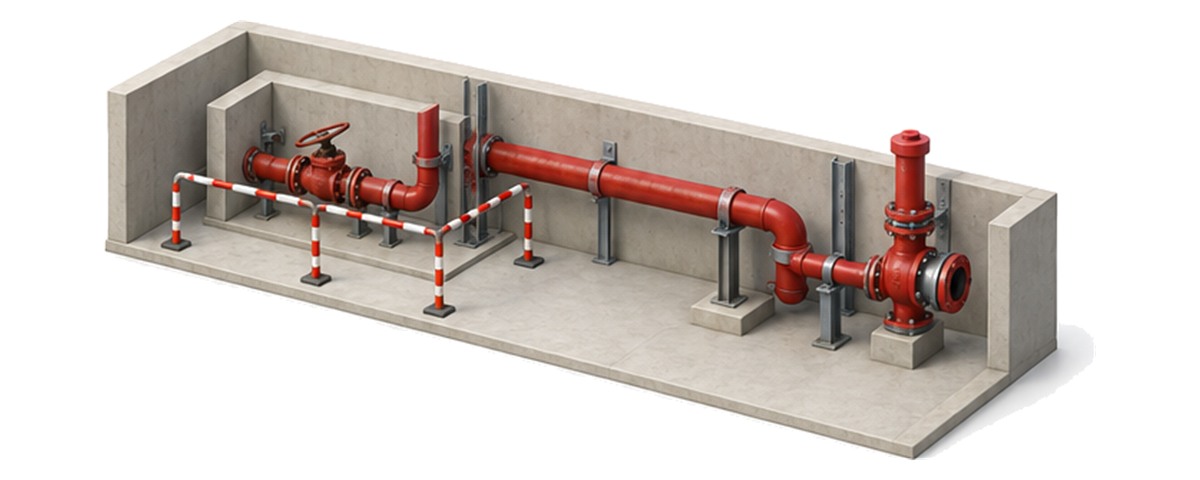

弁の周囲を区切るときは、避難経路、送水口、消防隊の進入経路をふさがないようにします。
コーンを置くだけで終わらせず責任者と見直し時刻を決めてください。

専門業者には、弁番号、操作時の状態、系統図、直近の点検票、地震後の漏れや配管変位を伝えます。
選択弁だけでなく接続配管と耐震措置を確認する依頼にします。

復旧時は、弁の開閉が容易で表示と実際の位置が一致することに加え、必要な方法で送水系統を確かめます。
消防隊へ伝える設備情報まで更新して復旧です。

弁の交換だけでは終われないんですね。

系統の機能と記録まで戻す必要があります。

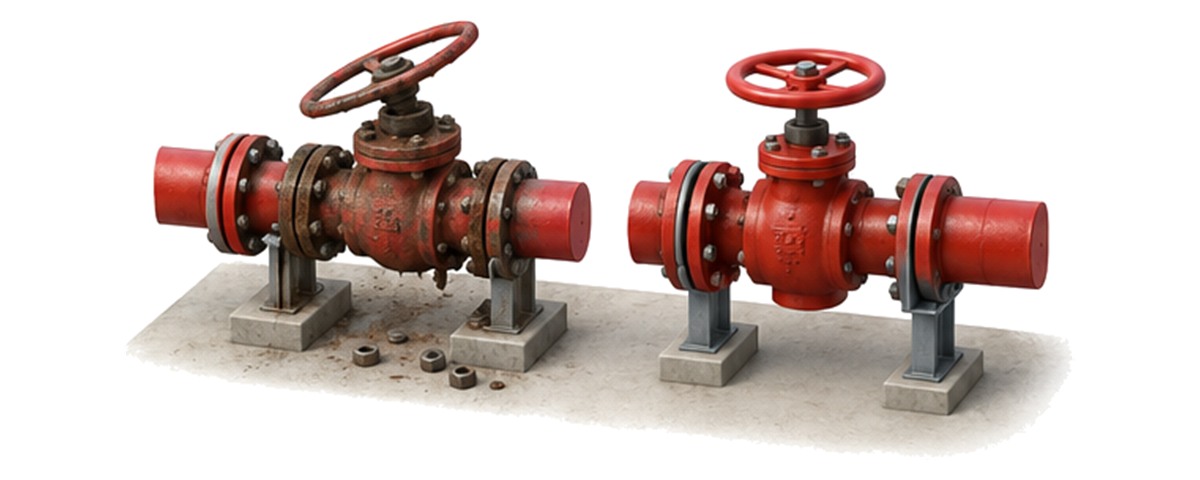

表示だけ読めれば送水できると思うと何を見落とすのか

選択弁の表示札が読めても、弁の内部まで正常とは限りません。
表示、外観、操作性、配管系統を分けて確認します。

消防庁の点検要領は、選択弁の表示と周囲の操作障害だけでなく、漏れ・変形・損傷、操作部の緩みや脱落、開閉操作の容易さを確認します。系統図には散水区域、選択弁、送水口の位置関係が示され、損傷・脱落・汚損がないことも確認項目です。

ハンドルが回っても、弁棒との接続が緩んでいれば内部が連動しない可能性があります。
操作感だけで開放済みと判断しないことが重要です。

弁の外観が正常でも、接続配管や支持金具が地震でずれている場合があります。
弁だけを見て復旧すると隠れた損傷を残すおそれがあります。

系統図が古いと、改修後の区域と現場表示が一致しないこともあります。
表示と実際の送水区域をセットで見直すことが必要です。

札が読めるだけでは足りないんですね。

弁の動作と系統まで確かめるんです。

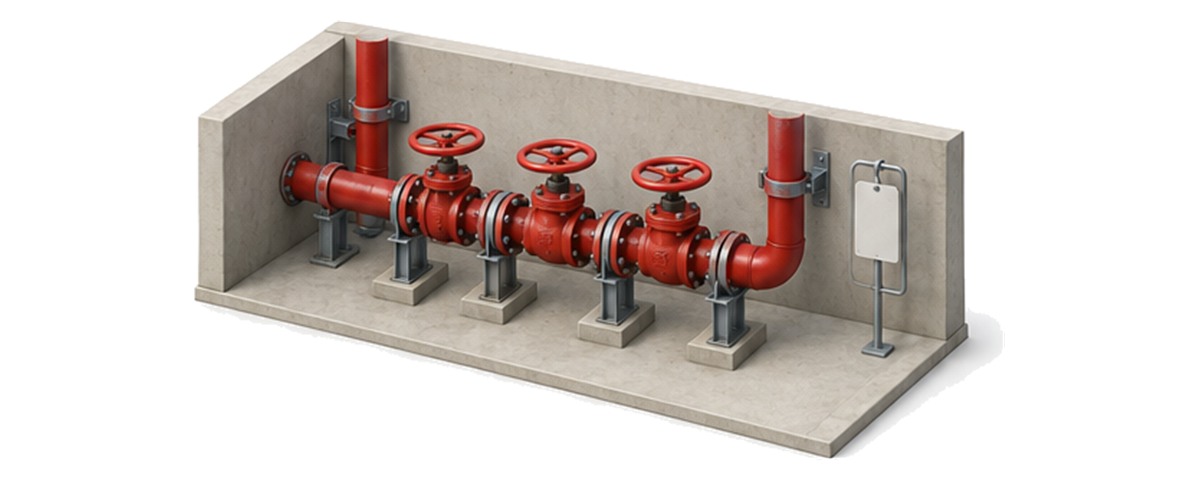

明日から選択弁の復旧手順をどう整えるのか

発災後に系統図を探し始めると、使用保留にする区域をすぐに決められません。
平常時に弁番号、送水区域、連絡先を一枚へ整理します。

選択弁と送水区域へ共通の設備番号を付ける
送水口、選択弁、配管、散水区域を系統図へ記す
開閉不能時の操作中止条件と解除責任者を決める
設備停止中の火災監視と初期消火の担当を決める
選択弁周囲と消防隊進入経路を常時確保する
専門業者と所轄消防署の連絡先を更新する
地震後点検から送水区域再開まで訓練する

設備番号は、選択弁の表示、系統図、送水口付近の表示で対応させます。
夜間の担当者でも送水区域を説明できる状態にしてください。

法定点検の記録は、地震前後の状態を比べる資料になります。
開閉位置と操作性を継続記録すると変化を追いやすくなります。

内閣府の事業継続ガイドラインは、初動対応として建物・設備の被害確認と二次災害の防止を示しています。
送水区域の使用保留と消防隊への引継ぎをBCPへ具体化しましょう。

弁番号と区域をすぐ説明できるようにします。

消防隊への情報共有まで確認しましょう。

よくある質問

Q固い選択弁を工具で回してよいですか？

A弁棒や接続部を損傷する可能性があります。無理に操作せず、専門業者へ弁本体と配管の確認を依頼してください。

Q一つの弁だけなら地下階全体を止めますか？

A必要な制限範囲は送水区域と被害状況で変わります。系統図と専門点検の結果で影響区域を判断します。

Qハンドルが動けば再開できますか？

A操作感だけでは内部の連動や配管の状態を確認できません。表示と弁位置、必要な送水機能を確かめてから再開します。

Q使用保留中は何を消防隊へ伝えますか？

A弁番号、使用保留中の送水区域、送水口の場所、専門点検の状況を整理し、消防隊が到着したら設備異常を引き継げる状態にしてください。

まとめ

✔開閉できない選択弁の送水区域は使用保留にします

✔施設担当者が工具や過大な力を加えません

✔弁番号と送水区域を系統図で照合します

✔弁本体、操作部、配管、支持部の隠れた損傷を確認します

✔表示と実際の弁位置を一致させます

✔停止中は火災監視と消防隊への情報共有を続けます

✔専門点検と記録更新後に送水区域を再開します

参考・出典

※本記事は公表されている法令および公的資料に基づく一般的な解説です。地震後に連結散水設備の選択弁が開かない場合は、施設担当者だけで無理に操作せず、該当する送水区域を使用保留にして弁本体、配管、支持部の状態を記録し、専門業者へ確認してください。火災時は通報と避難を優先し、消防隊へ異常のある選択弁と送水区域を伝えてください。個別の使用制限や地下階再開の判断は、設備の仕様と被害状況に応じて所轄消防署や専門家へご確認ください。
