駐車場の床にある低い堤はなんのためにあるのか｜水噴霧消火設備に求められる区画境界堤と排水設備の基準を解説

建物の駐車場の床をよく見ると、駐車マスの三方だけを囲む低い堤があることがあります。
車路には細長い溝が走り、その先の床には丸いふたがはめ込まれています。
これは水はけのための造作ではなく、水噴霧消火設備とセットで消防法令が求めている設備です。
堤と溝の役割が分かると駐車場のどこに物を置いてはいけないかが決まります。

うちの地下駐車場は床に低い段があって台車が引っかかります。
削ってしまってもよいものでしょうか。

それは区画境界堤という名前が付いた設備の一部です。
消防法施行規則が高さまで決めているので勝手には削れません。

消火設備の話なのに床の造りまで決まっているのですか。
点検業者からもそこは指摘されたことがありません。

水をまく設備なので出したあとの水の行き先まで排水設備として決められています。
駐車の部分と道路の部分で造りが違うところまで見ていきましょう。

この記事の結論

駐車の用に供される部分と道路の用に供される部分に水噴霧消火設備を設けるときは有効な排水設備がセットで要ります。根拠は消防法施行令第14条第二号です。
噴霧ヘッドは床面積１平方メートルにつき20リットル毎分の水量を標準放射量で放射できるように設けます（消防法施行規則第17条第１項第二号）。
駐車する場所には車路に接する部分を除いて高さ10センチメートル以上の区画境界堤を設けます（同条第５項第二号）。
床は排水溝に向かって100分の２以上の勾配をつけ排水溝は40メートル以内ごとに１個の集水管で消火ピットにつなぎます。
消火ピットは油分離装置付とし、火災危険の少ない場所に設けることとされています（同条第５項第三号）。

▼

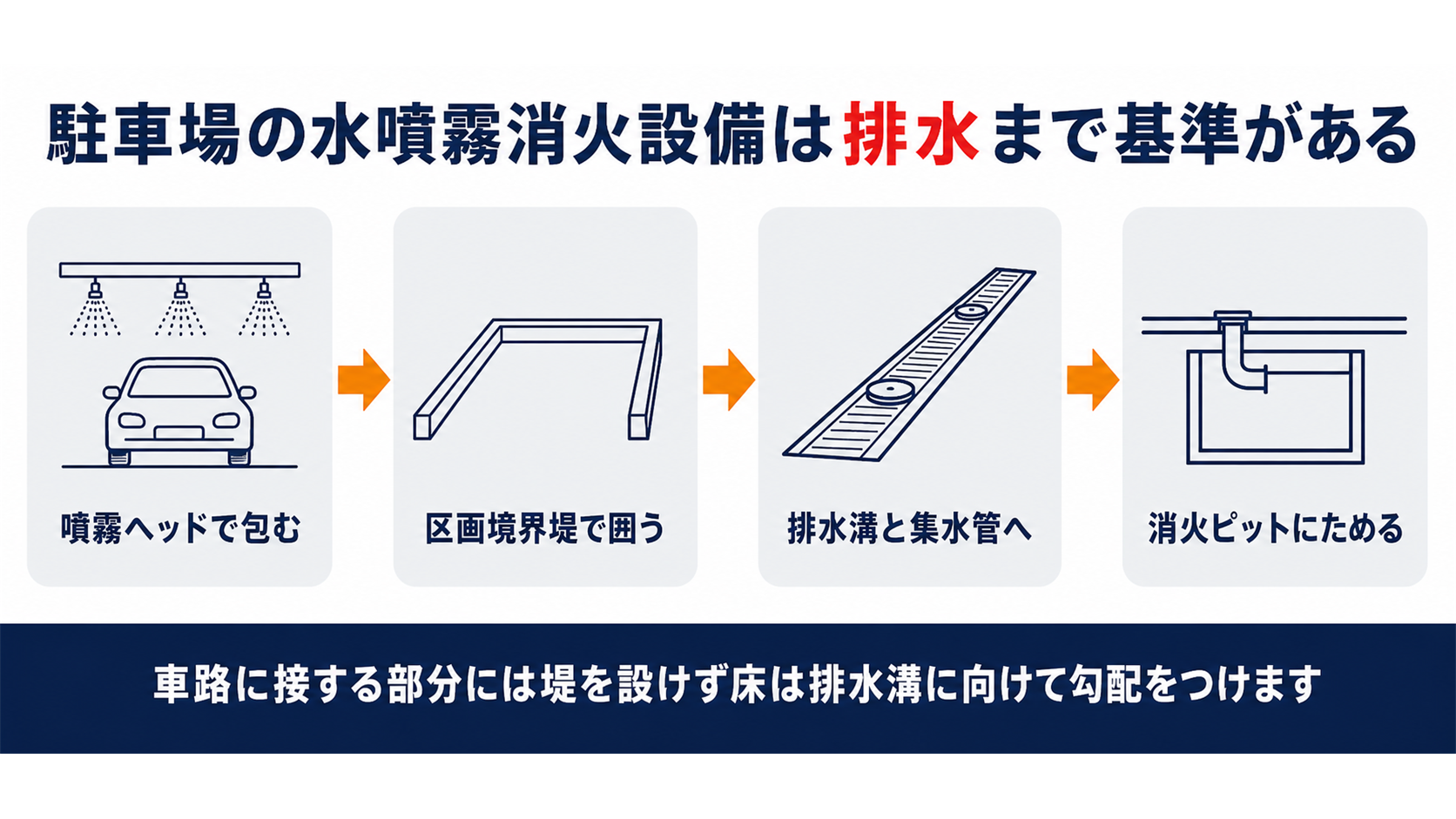

駐車場の水噴霧消火設備に求められる区画境界堤と排水溝と集水管と消火ピットを示した図解

駐車場の水噴霧消火設備はなにを消しているのか

消防法施行令第13条は、駐車の用に供される部分に水噴霧消火設備・泡消火設備・不活性ガス消火設備・ハロゲン化物消火設備・粉末消火設備のいずれかを設けることとしています。

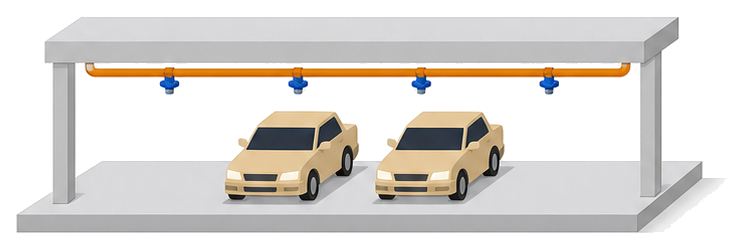

このうち水噴霧消火設備を選んだときの噴霧ヘッドの数と置き方は、消防法施行規則第17条第１項が定めています。

消防法施行規則第17条第１項　防火対象物の道路の用に供される部分又は駐車の用に供される部分に設置する水噴霧消火設備の噴霧ヘッドの個数及び配置は、次の各号に定めるところによらなければならない。
一　道路の幅員又は車両の駐車位置を考慮して防護対象物を噴霧ヘッドから放射する水噴霧により有効に包含し、かつ、車両の周囲の床面の火災を有効に消火することができるように設けること。
二　床面積一平方メートルにつき二十リットル毎分の水量を標準放射量で放射することができるように設けること。

守る相手は車だけではありません。
条文は車両の周囲の床面の火災まで消せるように置けと書いています。燃えているものが床に広がる前提で組まれた設備だということが、この一文から読み取れます。
水量も同じ規則の第16条第２項が定める指定可燃物向けの10リットル毎分に対して、駐車と道路の部分は１平方メートルにつき20リットル毎分と２倍です。
広い面にたくさんの水をまく設備だということを先に押さえておくと、このあとの排水設備の話がつながります。

車そのものにかけるだけでは足りないのですね。
床の火まで消すという発想はありませんでした。

床にこぼれたものが燃えることを見込んだ書き方になっています。
だから水の行き先も条文で決められています。

排水設備はどの部分に義務づけられているのか

水噴霧消火設備の基準は消防法施行令第14条にまとめられています。
排水設備が出てくるのは第二号で、対象が２つの部分に絞られています。

消防法施行令第14条　前条に規定するもののほか、水噴霧消火設備の設置及び維持に関する技術上の基準は、次のとおりとする。
二　別表第一に掲げる防火対象物の道路の用に供される部分又は駐車の用に供される部分に設置するときは、総務省令で定めるところにより、有効な排水設備を設けること。
三　高圧の電気機器がある場所においては、当該電気機器と噴霧ヘツド及び配管との間に電気絶縁を保つための必要な空間を保つこと。

細かい排水設備が要るのはこの２つだけです。
同じ水噴霧消火設備でも、指定可燃物を貯蔵し取り扱う場所に設けるものは規則第16条第３項第五号が「加圧送水装置の最大能力の水量を有効に排水できる大きさ及び勾配」を求めるだけで、堤や集水管の規定はありません。
道路と駐車の部分だけ規定が厚いことは、規則第17条が消火ピットを油分離装置付としていることからも読み取れます。油の混じった水が出る前提で組まれている条文です。
自分の建物の水噴霧消火設備がどの部分に付いているかで読む条文が変わります。

倉庫の水噴霧と駐車場の水噴霧では条文が違うということですね。
同じ設備名なので同じだと思っていました。

規則は第16条と第17条で条を分けています。
図面を見るときはまず設備がどの部分に付いているかを確かめてください。

駐車の用に供される部分の床にはなにを設けるのか

駐車の用に供される部分の排水設備は、消防法施行規則第17条第５項が六つの号で定めています。
床の勾配から消火ピットまでが一続きの決まりになっています。

消防法施行規則第17条第５項　駐車の用に供される部分に設ける排水設備は、次の各号に定めるところにより設けなければならない。
一　車両が駐車する場所の床面には、排水溝に向かつて百分の二以上の勾配をつけること。
二　車両が駐車する場所には、車路に接する部分を除き、高さ十センチメートル以上の区画境界堤を設けること。
三　消火ピットは、油分離装置付とし、火災危険の少ない場所に設けること。
四　車路の中央又は両側には、排水溝を設けること。
五　排水溝は、長さ四十メートル以内ごとに一個の集水管を設け、消火ピットに連結すること。
六　排水溝及び集水管は、加圧送水装置の最大能力の水量を有効に排水できる大きさ及び勾配を有すること。

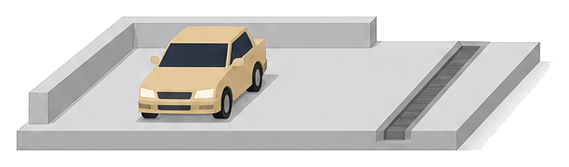

水はマスの中で受け止めてから流します。
区画境界堤で駐車する場所を囲い、床を100分の２以上の勾配で排水溝に向け、車路の中央か両側の排水溝が受け、40メートル以内ごとの集水管が消火ピットへ落とす、という順です。
堤を切ってよいのは車路に接する部分だけで、条文はそこだけを除いています。車が出入りする側は開いていますが、残りの三方は囲われている必要があります。
台車が引っかかるからと堤を削ると設備の基準そのものを外すことになります。

つまり駐車マスがひとつの受け皿になっているのですね。
床がわずかに傾いている理由がやっと分かりました。

そのとおりです。
床の傾きも堤の高さも図面に寸法が入っているので一度確かめてみてください。

道路の用に供される部分では造りがどこまで変わるのか

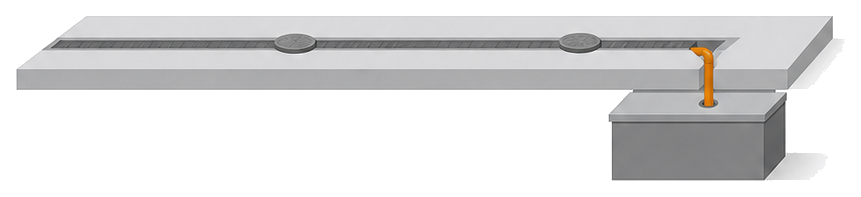

中央に排水溝が走る道路の部分と丸いふたのついた集水管と地下の消火ピットを描いたイラスト

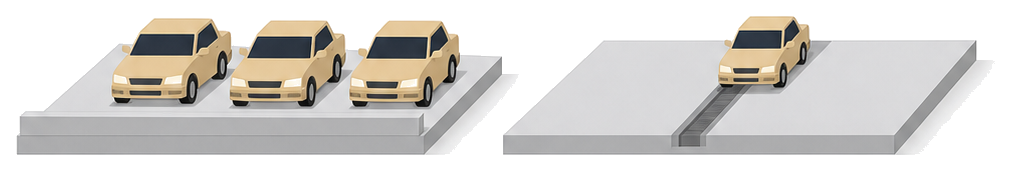

建物の下を車が通り抜ける部分にも水噴霧消火設備が入ることがあります。
その排水設備は同じ規則第17条の第４項にあり、駐車の部分より号がひとつ少なくなっています。

消防法施行規則第17条第４項　道路の用に供される部分に設ける排水設備は、次の各号に定めるところにより設けなければならない。
一　道路には、排水溝に向かつて有効に排水できる勾配をつけること。
二　道路の中央又は路端には、排水溝を設けること。
三　排水溝は、長さ四十メートル以内ごとに一個の集水管を設け、消火ピットに連結すること。
四　消火ピットは、油分離装置付とし、火災危険の少ない場所に設けること。
五　排水溝及び集水管は、加圧送水装置の最大能力の水量を有効に排水できる大きさ及び勾配を有すること。

違いは三つです。
道路の部分には区画境界堤の号がありません。車が止まらないので囲う相手がないという並びになっています。
勾配も「排水溝に向かつて有効に排水できる勾配」とだけあり、駐車の部分のような100分の２という数値は置かれていません。排水溝の位置も「中央又は両側」ではなく中央又は路端です。
一方で水源の水量は第３項で分かれ、道路の部分は道路区画面積が最大となる部分で計算し、駐車の部分は床面積が50平方メートルを超えるときに50平方メートルとして計算します。この道路区画面積は第２項第一号が道路の長さを10メートル以上に区分して求めるものと定めています。
同じ建物に両方あるときは条文を分けて読まないと寸法を取り違えます。

うちは荷さばき場の車路と駐車場が続いています。
ひとつの基準で見てはいけないということですね。

どこからが道路の用に供される部分になるかは所轄の消防署が判断します。
図面の区分に迷ったら早めに相談しておくと安心です。

明日からなにを確かめればよいのか

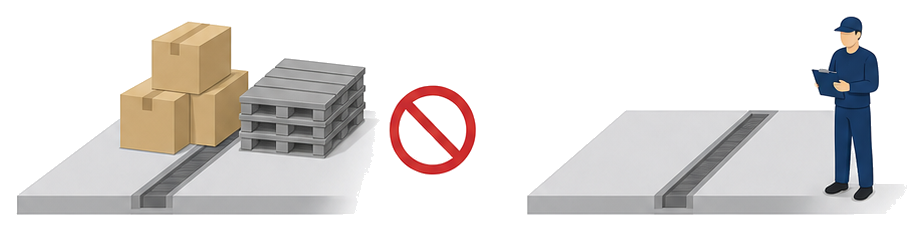

荷物が積まれてふさがれた排水溝と何も置かれていない排水溝を点検する人を描いたイラスト

消防用設備等は設置しただけでは足りず、消防法第17条第１項が維持まで求めています。
水噴霧消火設備で見る場所は令第14条にも書かれています。

消防法施行令第14条
三　高圧の電気機器がある場所においては、当該電気機器と噴霧ヘツド及び配管との間に電気絶縁を保つための必要な空間を保つこと。
五　水源に連結する加圧送水装置は、点検に便利で、かつ、火災の際の延焼のおそれ及び衝撃による損傷のおそれが少ない箇所に設けること。ただし、保護のための有効な措置を講じたときは、この限りでない。

見るのは水が通る道です。
排水溝の上に台車やパレットを置いていないか、集水管のふたが荷物でふさがれていないか、区画境界堤が欠けたり削られたりしていないかを歩いて確かめます。
高圧の電気機器を後から持ち込んだ場合は、噴霧ヘッドや配管との間の空間が詰まっていないかも見ます。加圧送水装置の周りに物を積んで点検できなくなっていないかも同じ条文の話です。
点検と報告は消防法第17条の３の３が定期に行うこととしていますので、点検結果報告書の水噴霧消火設備の欄と現場を突き合わせておくと引き継ぎが楽になります。
床の堤と溝は掃除の対象であって撤去や改造の対象ではありません。

排水溝の上は物置になっていました。
今日のうちにどかしておきます。

そこが一番よく詰まる場所です。
置かない場所として消防計画に書いておくと引き継げます。
