水噴霧消火設備の点検で「配管耐圧試験に合格した」と報告書に書いてあっても、なぜその圧力で試験するのか根拠まで説明できる防火管理者は多くありません。
屋内消火栓の放水量の計算式にはノズルの太さが入っているのに、水噴霧ヘッドの計算式には入っていません。
この違いは偶然ではなく、起動用水圧開閉装置を含めた設備ごとの構造の違いをそのまま表しています。

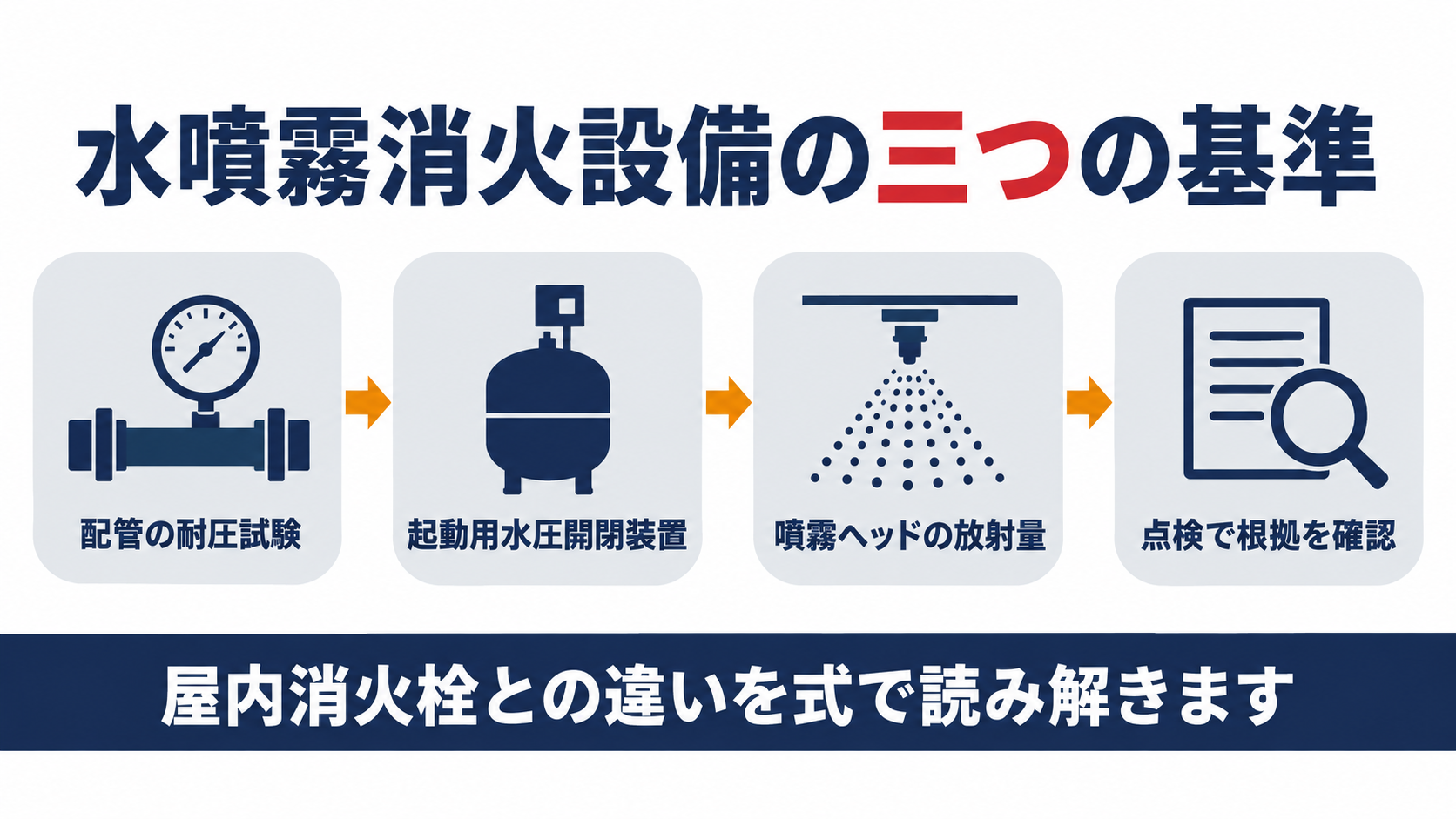

この記事では配管の耐圧試験・起動用水圧開閉装置・放射量の算出式という３つの実務ポイントを、消防庁の試験基準に沿って整理します。
配管耐圧試験に合格したと報告書に書いてあったんですが、正直どんな圧力をかけているのか分かっていません。
締切圧力の1.5倍の水圧をかける試験です。
屋内消火栓と同じ考え方が使われています。
屋内消火栓の放水量の式にはノズルの太さが入っていましたが、水噴霧はどうなんですか。
水噴霧ヘッドにはノズルの太さという発想がありません。
その理由も含めて確認していきましょう。
- 配管の耐圧試験は締切圧力の1.5倍以上の水圧に耐えることを確かめる試験で、屋内消火栓と同じ基準が準用されています
- 水噴霧消火設備の配管基準は消防法施行規則第十六条第三項第二号の二が第十二条第一項第六号を準用する形で定めています
- 起動用水圧開閉装置の起動用圧力タンクは容量100リットル以上を備えることが試験基準で求められています
- 噴霧ヘッドの放射量はＱ＝Ｋ√10Ｐという式で算出でき、屋内消火栓の式と違ってノズル口径の項がありません
- ノズル口径の項が無いのは、水噴霧ヘッドが型式ごとに固定された定数Ｋを持つ構造だからです
▼

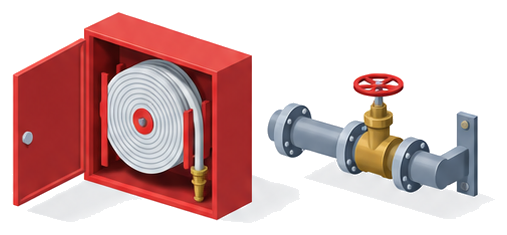

水噴霧消火設備の配管はなぜ屋内消火栓と同じ基準に従うのか
どの条文を準用しているのかを最初に押さえておくと、あとの試験の話がつながります。
条文が「準じて設ける」と定めているのは、配管の材質・耐圧力・管継手といった基準を第十二条第一項第六号にまとめて任せているためです。
水噴霧固有の追加ルールは、一斉開放弁の二次側にある金属製部分への防食処理だけです。
つまり配管まわりの基本ルールは、屋内消火栓・スプリンクラー・水噴霧で共通していると考えて差し支えありません。
次の項目では、この準用された基準の中身、特に耐圧試験の数値を具体的に見ていきます。
水噴霧って独自の設備だと思っていたので、配管は屋内消火栓と同じ基準というのは意外でした。
配管が高圧の水を送るという点は共通ですからね。
だから基準を新しく作らず準用しているんです。

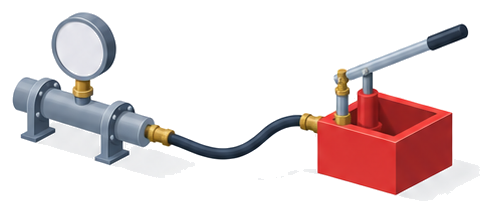

配管の耐圧試験はなにを確かめる試験なのか
実際にどんな圧力をどれくらいの基準でかけているのか、消防庁の試験基準から確認します。
締切圧力とは、加圧送水装置が水をすべて止めたときに配管内へかかる最大の圧力のことです。
その1.5倍の水圧を実際に配管へかけて、亀裂・変形・漏水が起きないかを確認します。
基準の圧力は装置ごとに変わるため、冒頭のような具体的な数値は現場のポンプの性能によって毎回異なります。
点検報告書に試験圧力の数値だけが書かれていても、その根拠は締切圧力からの倍率計算だと分かれば十分です。
うちの点検票にも耐圧試験の圧力が書いてあるんですが、どうやって決まっているのか初めて分かりました。
締切圧力はポンプごとに違うので、数値は現場ごとに変わります。
気になったら点検業者に締切圧力を聞いてみてください。

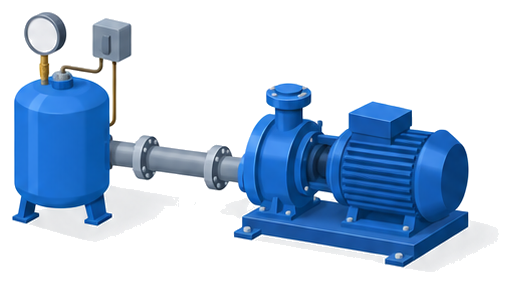

起動用水圧開閉装置はなぜ必要なのか
その圧力低下を見張って自動でポンプを起動させる役目を持つのが起動用水圧開閉装置です。
配管の圧力が下がると起動用水圧開閉器が働き、火災感知とは別のきっかけでポンプを自動起動させます。
このとき圧力の変化を受け止める役目を持つのが起動用圧力タンクで、容量は100リットル以上が基準です。
配管の主止水弁が細いポンプでは50リットル以上まで小さくできますが、勝手に省略はできません。
点検では圧力計と排水弁が起動用圧力タンクのそばにきちんと設けられているかも合わせて確認します。
起動用水圧開閉装置って、火事のときだけ働くものだと思っていました。
実は火災の前から配管の圧力を見張っています。
だから日頃の点検でタンクまわりも見るんです。

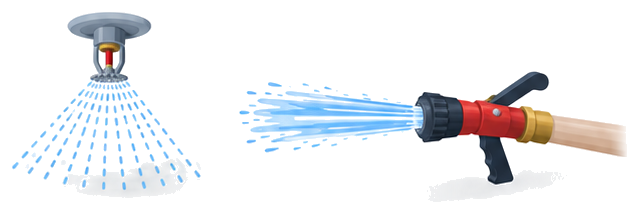

噴霧ヘッドの放射量はどうやって決まるのか
ただし式の中身を見比べると、屋内消火栓には無い共通点と、屋内消火栓にしかない項目が見えてきます。
屋内消火栓の放水量はＱ＝ＫＤ²√10Ｐという式で表され、Ｄはノズルの口径、Ｋは消火栓の号数ごとに変わる定数です。
一方、水噴霧ヘッドの式はＱ＝Ｋ√10Ｐで、Ｄに当たる項がそもそもありません。
屋内消火栓はホースの先のノズルを現場で選べますが、水噴霧ヘッドは型式ごとに噴霧の穴の形と大きさが固定されているためです。
つまりＫの値そのものにヘッドの構造が織り込まれていて、口径を別途掛け合わせる必要が無いのです。
言われてみれば、水噴霧ヘッドの穴の大きさなんて現場で選んだことがありません。
そのとおりで、ヘッドの型式を選んだ時点で放射性能も決まっています。
点検では型式表示のラベルを確認しています。
明日からなにを確認すればよいのか
最後に、防火管理者として何を見ればよいのかを整理します。
- 配管の耐圧試験欄に記載された圧力が、締切圧力の1.5倍という計算と整合しているか
- 起動用圧力タンクの容量が100リットル以上（または50リットル以上の緩和条件）を満たしているか
- 起動用圧力タンクの近くに圧力計・起動用水圧開閉器・排水弁がそろっているか
- 噴霧ヘッドの型式表示ラベルが確認でき、放射圧力の範囲内で使われているか
点検報告書に並ぶ数値は、どれも今回確認した条文や試験基準のどれかにつながっています。
分からない数値が出てきたら、点検業者にその根拠を尋ねる習慣をつけましょう。
根拠を追えるようになると、点検結果の異常にも早く気づけるようになります。
次回の点検では、この記事で見た３つのポイントを一つずつ照らし合わせてみてください。
数値の意味が分かると、点検票を見る目が変わりそうです。
根拠が分かれば、異常への気づきも早くなります。
次の点検でぜひ確認してみてください。
よくある質問
まとめ
配管も起動装置もヘッドも、それぞれ根拠を持って基準が決まっているんですね！
はい、根拠が分かれば点検も怖くありません。
