特定駐車場用泡消火設備の水源水量はどう決まるのか｜最大開放個数とヘッド８個未満の扱いを解説

駐車場の泡消火設備の図面を見ていて、水源のタンクの大きさがどうやって決まったのか気になったことはないでしょうか。
特定駐車場用泡消火設備の場合、この水量は建物の広さではなくヘッドの個数から逆算して決まります。
しかもヘッドの個数は現場の判断ではなく、あらかじめ確認された数値と決まった式のどちらか大きいほうを使います。
省令の式を１つずつ追っていくと、水源タンクの大きさが決して適当に決められたものではないと分かります。

駐車場の泡消火設備の水源タンク、思っていたより大きいなと感じました。
これってどうやって決まるんですか。

特定駐車場用泡消火設備では、水源水量はヘッドの個数から決まる仕組みになっています。
省令が式まで用意しているので、今日はその中身を見ていきましょう。

個数は現場で好きに決められるわけではないんですね。
どこかに基準があるということでしょうか。

はい、最大開放個数と式で求めた個数を比べて、大きいほうを使う決まりです。
条文の式を順番に見ていきましょう。

この記事の結論

特定駐車場用泡消火設備の水源水量は、最大開放個数と式で求めた個数のうち大きいほうを基準にして決める。
その個数が８個以下のときは、常に８個として計算する。
式はＮ＝10×（2.3）２÷ｒ２で、ｒはヘッドの有効感知範囲の半径である。
求めた水量に加えて、配管内を満たす水量も水源にあらかじめ含めておく。
泡消火薬剤の貯蔵量は、この水量に希釈容量濃度を掛けて決める。

▼

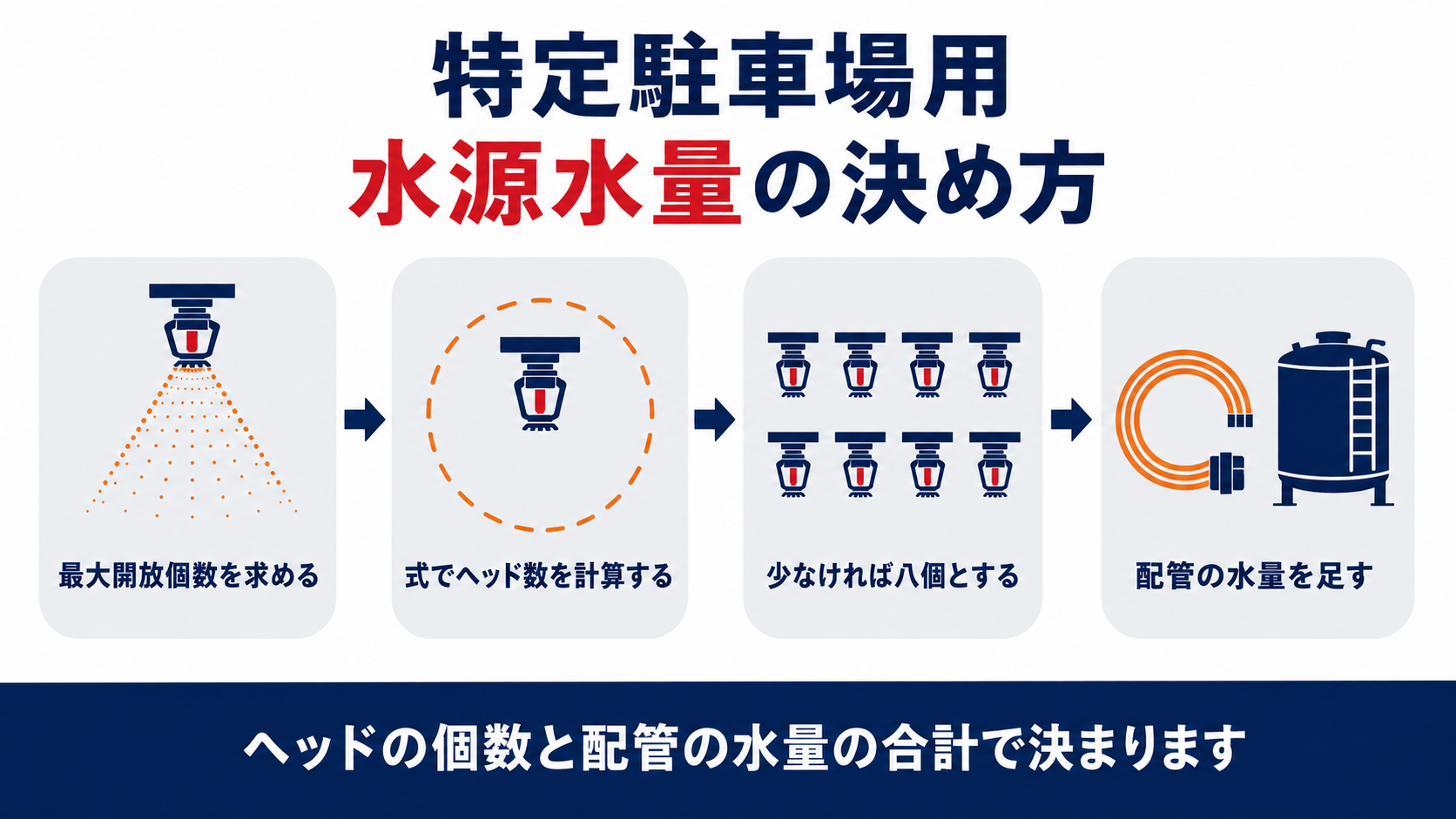

特定駐車場用泡消火設備の水源水量が最大開放個数とヘッドの個数計算式で決まる仕組みを示した図解

特定駐車場用泡消火設備の水源はなにで決まるのか

駐車場に泡消火設備が必要でも、実際に置かれているのが特定駐車場用泡消火設備のこともあります。
まずはこの設備が何に代わるものかを条文で確認します。

特定駐車場における必要とされる防火安全性能を有する消防の用に供する設備等に関する省令第３条　特定駐車場において、令第十三条及び第十五条の規定により設置し、及び維持しなければならない泡消火設備に代えて用いることができる必要とされる防火安全性能を有する消防の用に供する設備等は、特定駐車場用泡消火設備とする。

水源の水量を決める式は令第13条ではなく専用の省令に書かれています。
根拠は令第29条の４第１項で、通常用いられる消防用設備等に代えて、防火安全性能が同等以上と認められる設備を用いてよいとする仕組みです。
その受け皿として作られたのが平成26年総務省令第23号で、単純型平面式泡消火設備をはじめ６つの型式それぞれに、設置と維持の技術上の基準が個別に定められています。
今回はそのうち水源の水量を定めた条項を順番に見ていきます。

泡消火設備の代わりに置ける設備というのは聞いたことがあります。
水源の量まで別の条文で決まっているとは知りませんでした。

点検票に泡消火設備とだけ書かれていても、実際は特定駐車場用泡消火設備ということは珍しくありません。
まずは設備の名前を正確に確かめてください。

最大開放個数とはなにを指すのか

水源の水量は個数から決まりますが、その個数の候補の１つ目が最大開放個数です。
この数値がどこから来るのかを条文で確認します。

同省令第４条第１項第二号イ　消防庁長官が定める試験方法において火災の発生時に開放することが確認された閉鎖型泡水溶液ヘッドの最大個数（以下「最大開放個数」という。）又は次の式により求められる閉鎖型泡水溶液ヘッドの個数のうちいずれか大きい個数（当該個数が八以下の場合にあっては、八）の閉鎖型泡水溶液ヘッドを同時に開放した場合に、泡水溶液を十分間放射することができる量

最大開放個数は設計者が現場で決める数値ではありません。
消防庁長官が定める試験方法にもとづき、実際の火災を想定した試験で確認された数値であり、ヘッドの型式ごとにあらかじめ決まっています。
そしてこの最大開放個数と、次に見る式で求めた個数を比べて、大きいほうを採用するのが条文の決まりです。
つまり水源の水量は、試験で確認された値と計算値の両方を並べて初めて決まります。

最大開放個数って、設計者が現場の広さを見て決めているのかと思っていました。
試験で決まっている数値なんですね。

ヘッドの型式ごとに試験で確認された数値で、メーカーの資料に載っています。
次はもう１つの候補である式のほうを見てみましょう。

ヘッドの個数はどう計算するのか

最大開放個数と比べるもう１つの候補が、条文が示す式で求めた個数です。
式の中身と、下限になる個数を確認します。

同省令第４条第１項第二号イ（式）　Ｎ＝10×（2.3）２÷ｒ２　／　ｒは、閉鎖型泡水溶液ヘッドの有効感知範囲の半径（二以上の種類の閉鎖型泡水溶液ヘッドを用いる場合にあっては最小の半径に限る。）（単位　メートル）　／　Ｎは、閉鎖型泡水溶液ヘッドの個数（小数点以下は切り上げる。）（単位　個）

式に入れるｒは自分で測る寸法ではなく、ヘッドごとに確認された有効感知範囲の半径です。
半径が小さいヘッドほど式の答えは大きくなり、必要な個数が増える計算になります。
式で出た数に小数点以下が付いたら切り上げ、その個数と最大開放個数を比べて大きいほうを採用します。
そしてどちらの数値で計算しても、８個以下になった場合は８個として扱うと条文がかっこ書きで念を押しています。

式で６個と出ても、８個で計算しないといけないということですか。
少し意外でした。

はい、条文が下限を８個と決めているので、それを下回る計算値は採用できません。
小さな駐車場でも水源が一定量以上になるのはこのためです。

実務で見落としやすいのはどこか

ヘッドの個数から出した水量だけで水源が完成するわけではありません。
条文がもう２つ、見落としやすい加算項目を挙げています。

同省令第４条第１項第二号ロ　配管内を満たすに要する泡水溶液の量　／　同項第五号　泡消火薬剤の貯蔵量は、第二号イに定める泡水溶液の量に、消火に有効な泡を生成するために適した泡消火薬剤の希釈容量濃度を乗じて得た量以上の量とすること。

ヘッドの個数から求めた量は、水源水量の一部でしかありません。
そこに配管の中を満たすために必要な泡水溶液の量を足して、はじめて水源全体の量になります。
配管が長い駐車場ほどこの分が大きくなるので、個数の計算だけで水源タンクの大きさを見積もると不足します。
さらに泡消火薬剤そのものの貯蔵量は、この水源水量に希釈容量濃度を掛けて別枠で決めます。

個数の分だけ用意すればいいと思っていました。
配管の中の水量まで数えないといけないんですね。

配管の長さが変われば必要な水源水量も変わってきます。
図面の配管ルートまで含めて確認するのが確実です。

明日からなにを確認すればよいのか

水源水量の根拠を追うには、計算に使った値がどこにあるかを知っておく必要があります。
条文が定義しているもう１つの用語を確認します。

同省令第２条第十号〜第十二号　十　有効感知範囲　消防庁長官が定める試験方法において閉鎖型泡水溶液ヘッド、感知継手、火災感知用ヘッド及び閉鎖型スプリンクラーヘッドが火災の発生を有効に感知することができる範囲として確認された範囲をいう。十一　有効放射範囲　（略）泡水溶液によって有効に消火することができる範囲として確認された範囲をいう。十二　有効警戒範囲　前二号に規定する設備の有効感知範囲及び有効放射範囲が重複する範囲をいう。

設計図面に書かれたｒの値は、思い込みではなく試験で確認された数値を確認して使います。
有効感知範囲と有効放射範囲は別々の試験値で、両方が重なった部分だけが有効警戒範囲として数えられます。
点検票や設計図書に記載されたヘッドの型式から、有効感知範囲の半径と最大開放個数をまず確認してください。
そのうえで配管ルートと泡消火薬剤の貯蔵量が、条文どおりに積み増しされているかを図面で突き合わせるとよいでしょう。

ｒの値は自分で測るものだと思っていました。
図面や仕様書に載っている数値を確認すればいいんですね。

試験で確認された数値を図面と突き合わせるのが確実な進め方です。
迷ったときは設計者に試験成績書を出してもらってください。
