BCPで地震後に地区音響装置が壁から外れかけていたら押し戻してよいのか｜落下防止と代替周知の手順を解説

地震後の巡回で、廊下の赤いベルが壁から斜めに浮いていました。
押し戻せばよいのか、鳴るか試してよいのか、落下しそうな機器の前では判断に迷います。
地区音響装置は、火災を在館者へ知らせる自動火災報知設備の一部です。見た目が元に戻っても、固定と配線と警報範囲が正常とは限りません。
BCPでは真下へ近づかない、立入を制限する、代替の周知手段を用意する、専門点検後に運用を戻すという順番を決めます。

ベルを壁へ押し戻したらええですか？

触らず真下を空けます。

ほかのベルが鳴れば営業できますか？

その区域へ警報が届くか確認します。

この記事の結論

外れかけた地区音響装置を施設担当者だけで押し戻しません
取付け部の真下と落下のおそれがある範囲を立入禁止にします
館内放送、拡声器、巡回などで一時的な周知手段を確保します
専門点検では外形・取付状態・音圧・鳴動を確認します
点検結果を残し消防計画とBCPの再開条件へ反映します

▼

地震後に地区音響装置が壁から外れかけていたら押し戻してよいのか

結論からいえば、機器を押し戻さず、真下から人を離して専門点検につなげます。
固定ねじや取付け面が壊れていれば、触れた拍子に本体が落ちる可能性があります。内部配線へ力が加わり、見た目以上に故障が広がっている場合もあります。

消防庁の「別表第11 自動火災報知設備の点検基準」は、音響装置について外形、取付状態、音圧等、鳴動を分けて確認します。取付状態は脱落等がなく、音響効果を妨げるものがないことが判定基準です。

まず離れた位置から、傾き、壁との隙間、ねじや金具、周囲のひび、床の落下物を確認します。機器の真下を通路として使わせず、コーンやバーで範囲を示します。
現場では本体を支えない、ねじを締め直さない、試し鳴らしを独断で行わないことを最初に共有します。

まず真下を通れなくするんですね。

そうです。
落下防止が最優先です。

どの地区音響装置と警報範囲を対象に確認するのか

損傷したベル一台だけでなく、同じ警戒区域と鳴動範囲を確認します。
消防庁告示の地区音響装置の基準では、ベル、ブザー、スピーカーなど、火災の発生を音響または音声で報知する装置を地区音響装置としています。

ベル、ブザー、スピーカーの外形と取付状態
壁や天井のひび、浮き、固定部の破損
露出配線、配管、接続部の引っ張りや損傷
同じ階と隣接区域にあるほかの地区音響装置
発信機、感知器、受信機に出ている異常表示
機械音や閉鎖扉で警報が聞こえにくい場所
立入制限によって変わる避難経路と在館者の動線

設備図面や点検票で、どの機器がどの区域へ警報を届けるのかを確認します。区分鳴動を採用している建物では、事故箇所以外のベルが鳴ることだけで全館へ警報が届くとは判断できません。
特に個室や倉庫まで聞こえるか、騒音が大きい場所を含むか、放送設備との連動があるかを設備台帳で整理します。

壊れた一台だけ見たら足りへんのですね。

警報が届く範囲まで見ます。

発見から立入制限と代替周知と専門点検までどう進めるのか

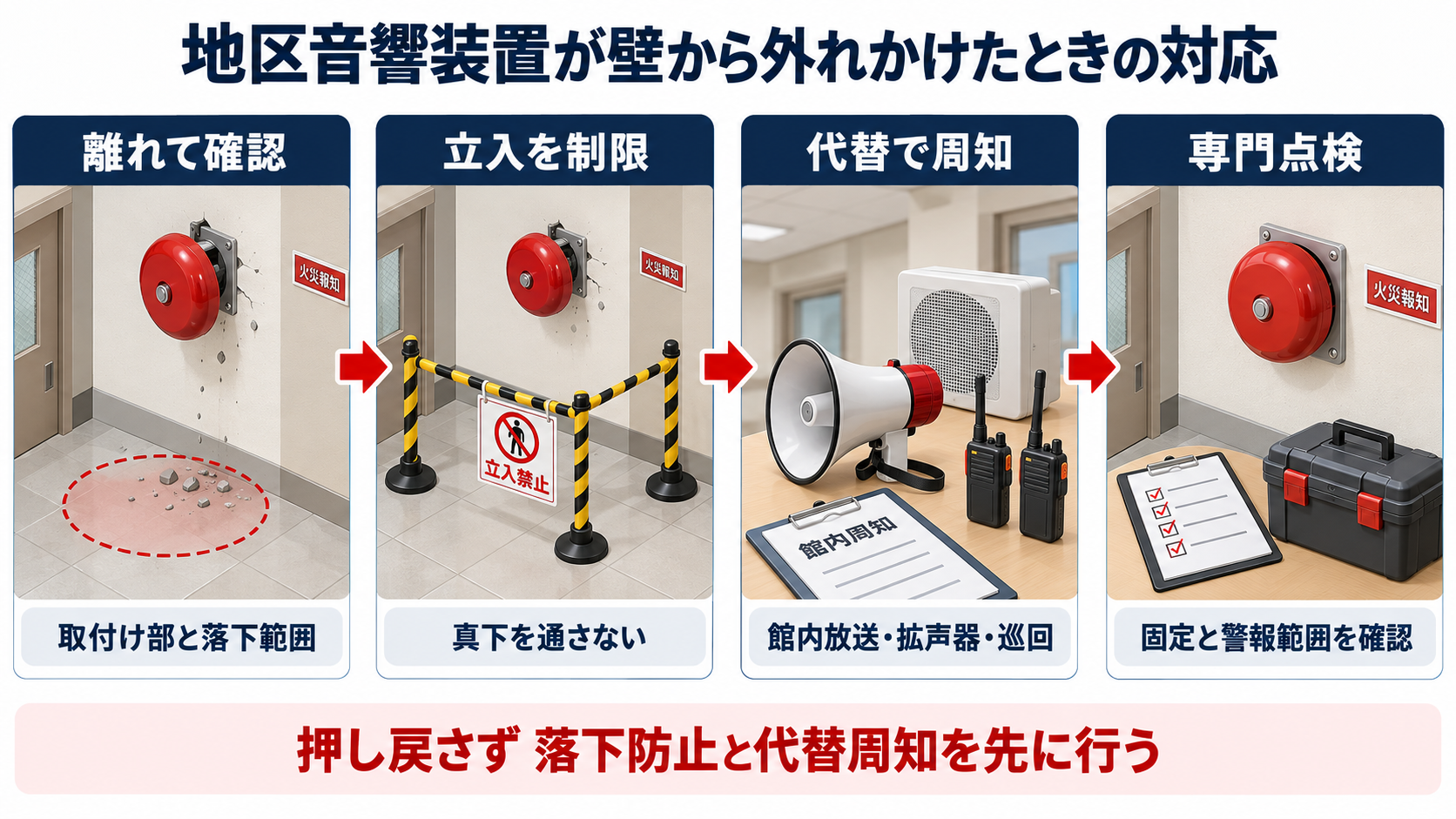

発見、退避、立入制限、異常確認、代替周知、専門点検、復旧記録の順に進めます。
代替周知は消防用設備等の機能を復旧したことにはなりません。点検までの間に人へ情報を届けるための暫定的な運用として位置付けます。

機器の真下と落下のおそれがある範囲から人を離す
コーンやバーで立入制限し迂回経路を案内する
受信機の火災表示や故障表示を確認して記録する
館内放送、拡声器、無線、巡回の組合せを決める
誰がどの区域へ周知するか担当を割り当てる
消防設備士などの専門業者へ点検を依頼する
固定と鳴動の確認後に立入制限を解除する

連絡時は、建物名、階、警戒区域、機器番号、傾き、壁との隙間、配線の状態、落下物、受信機表示、代替周知の方法を伝えます。専門点検では取付状態だけでなく、外形、音圧、音色、鳴動方式も確認します。
点検が終わるまでは粘着テープで固定しない、周囲の機器を勝手に鳴らさない、代替周知だけで長期運用しないことを徹底します。

拡声器があればそのまま営業できますか？

あくまで一時対応です。
復旧確認を急ぎます。

見た目を戻せば使えると思うと何を見落とすのか

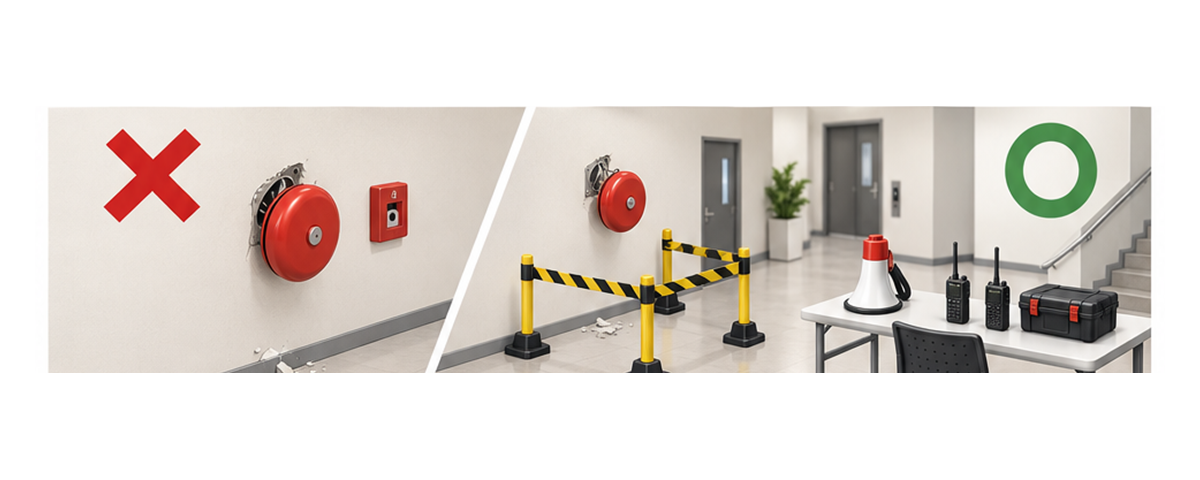

地区音響装置を押し戻す対応と立入制限して代替周知する対応を比較する横長アイソメ図

外観が戻っても、固定強度、配線、音圧、鳴動方式が正常とは限りません。
壁の下地が割れていれば、同じねじ穴へ戻しても保持できません。配線が引っ張られて断線や接触不良を起こしていれば、ベル本体が付いているように見えても警報が届かない可能性があります。

ねじ穴やアンカーが壊れたまま押し込んでいる
外箱の変形や亀裂を見落としている
配線が引っ張られ接続部に力が残っている
音は出るが必要な場所で聞き取りにくい
区分鳴動が設計どおりに動いていない
放送設備との連動条件を確認していない
立入制限の解除条件が担当者ごとに違う

消防庁の点検基準では、音響装置の外形は変形、損傷、著しい腐食等がないこと、取付状態は脱落等がないこと、音圧等は正常で他の機械音と区別して聞き取れること、鳴動は定められた方式どおりであることを確認します。

近くで一台の音を聞いただけでは、建物全体の警報機能を判断できません。必要な区域へ警報が届くこと、受信機の制御と一致すること、再び落下しない固定であることを専門点検で確認します。
特に再落下、未警戒となる区域、暫定運用の長期化を見落とさないようにします。

音が出るだけでは不足なんですね。

取付けと警報範囲まで確認します。

明日から地区音響装置の脱落にどう備えるのか

配置図、平常時写真、立入範囲、代替周知、連絡先、復旧条件を一枚の確認票へまとめます。
消防法第１７条は、関係者に消防用設備等を技術上の基準に従って設置し、維持することを求めています。地震後の臨時確認は、定期点検とは分けて記録し、次の法定点検にも引き継ぎます。

設備図面で地区音響装置の位置と番号をそろえる
固定部と周囲の壁を平常時に撮影する
落下時に閉鎖する範囲と迂回経路を決める
館内放送、拡声器、無線、巡回の担当を決める
設備管理者、防火管理者、専門業者の連絡順を決める
復旧時に外形、取付け、音圧、鳴動を確認する
地震後の巡回と代替周知を訓練して記録する

内閣府の事業継続ガイドラインは、重要業務に必要な資源を把握し、対応手順、教育・訓練、点検、見直しを継続する考え方を示しています。火災警報の伝達は、人命安全と業務再開の両方に関わる資源として扱います。
訓練では機器へ触れず範囲を区切る、代替手段で全員へ知らせる、点検結果を再開判断へ渡すところまで確認します。

代替周知も訓練するんですね。

ええですね。
警報が届くところまで試します。

よくある質問

Q外れかけた地区音響装置を手で支えてよいですか？

A支えません。機器の落下や配線の損傷拡大を防ぐため、人を離して範囲を区切り、専門業者へ点検を依頼します。

Q近くのベルが鳴れば損傷した機器を放置できますか？

A放置できません。必要な警報範囲、区分鳴動、聞き取りやすさを確認し、取付状態も復旧します。

Q館内放送や拡声器は地区音響装置の代わりになりますか？

ABCP上の暫定周知には使えますが、法令上必要な設備の復旧に代わるものではありません。専門点検と早期復旧を進めます。

Q地震後の確認記録は法定点検の記録と同じですか？

A同じではありません。臨時確認の日時、場所、損傷、規制、代替周知、点検、復旧を残し、法定点検へ引き継げる形にします。

まとめ

✔外れかけた地区音響装置を押し戻しません

✔真下と落下範囲を立入禁止にします

✔同じ警報範囲の機器も確認します

✔館内放送や拡声器で一時的に周知します

✔専門業者へ取付けと鳴動の確認を依頼します

✔臨時確認と復旧を維持管理記録へ残します

✔消防計画とBCPの再開条件を見直します

参考・出典

※本記事は消防法、消防法施行令、総務省消防庁、内閣府の公表資料に基づく一般的な解説です。必要な立入制限、代替周知、点検資格、補修方法、使用制限、業務再開の条件は建物の用途、設備構成、損傷状況、所轄消防署との協議内容で異なります。実際の操作、点検、修繕、業務再開は管理権原者、防火管理者、専門業者、所轄消防署へご確認ください。
