防火シャッターの危害防止装置は定期検査でどこを確認するのか｜連動中継器の配線から座板感知部の停止距離まで５つのチェックポイントを解説

「シャッターの下に、金色っぽいプレートが付いているんですが、あれも点検の対象なんですか」——防火管理者から㈱防災屋によく寄せられる質問です。
人の通行に使う開口部の防火シャッターには、閉鎖するときに人を挟み込まないための危害防止装置の設置が義務付けられています。

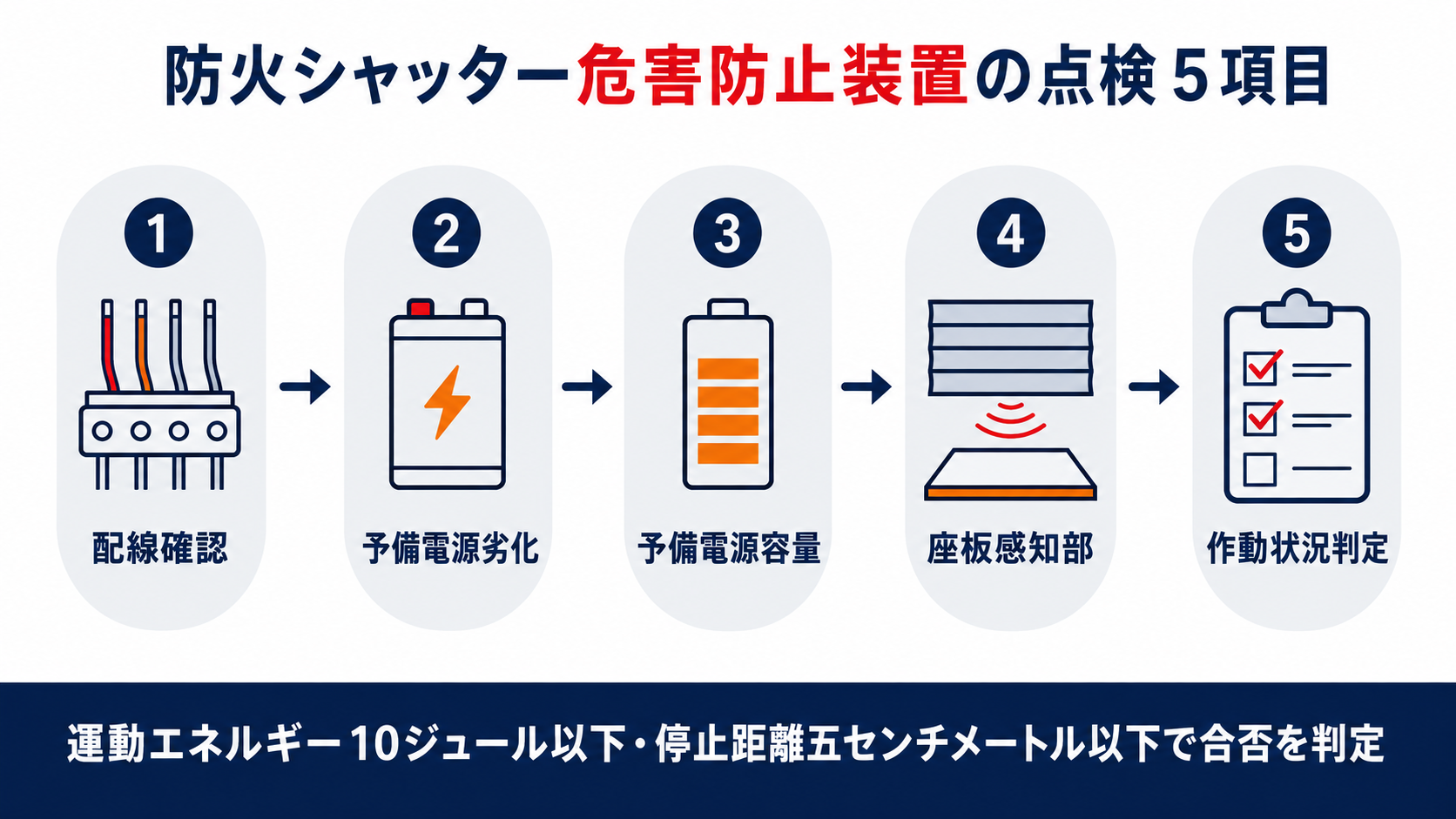

防火設備定期検査では、危害防止用連動中継器の配線から予備電源、座板感知部、そして実際の作動状況まで、５つの検査項目が定められています。
本記事では、危害防止装置の定期検査で実際にどこをどう確認するのか、判定基準と実務で見落としやすいポイントをあわせて解説します。

うちのビル、シャッターの下に金色っぽいプレートが付いているんですが、あれも点検されるんですか。
あまり意識したことがありませんでした。

はい、それはおそらく危害防止用連動中継器です。
人の通行に使う防火シャッターには設置が義務付けられている装置なので、点検の対象になります。

座板の下にセンサーがあるのは知っていましたが、予備電源まで点検するとは知りませんでした。
停電のときも動くようになっているんですか。

はい、停電時には予備電源に自動で切り替わる仕組みになっています。
この予備電源も、劣化や容量不足がないか定期検査で確認します。

この記事の結論

人の通行の用に供する部分に設ける防火シャッターには危害防止装置の設置が義務付けられています。
危害防止用連動中継器の配線を確認する際は、あらかじめ電源を遮断します。
予備電源は劣化・損傷の目視確認と、試験スイッチによる容量確認の両方が必要です。
座板感知部は人や物との接触で、防火シャッターの降下を自動的に停止させます。
作動状況の検査では運動エネルギー10ジュール以下、停止距離５センチメートル以下という基準で判定します。

▼

危害防止用連動中継器の配線はなぜ電源を切ってから確認するのか

危害防止装置の検査は、まず連動制御器からの信号を受け取る危害防止用連動中継器の配線から始めます。
感電のおそれがあるため、確認の際は電源を遮断してから行います。

問１　危害防止用連動中継器の配線を確認する際、感電を防ぐためにどのような手順を踏む必要があるか。

答１　危害防止用連動中継器の配線の状況を確認する場合は、感電のおそれを回避するため、あらかじめ電源を遮断してから確認する。

危害防止用連動中継器は、危害防止装置全体の心臓部です。
連動制御器からの制御信号や、手動閉鎖装置からの作動信号を受けて、自動閉鎖装置に電源を供給する役割を持ちます。
また、座板感知部が人や物に接触して防火シャッターの降下を止めたあと、再び降下させて完全に閉鎖させる際にも、自動閉鎖装置を作動させる電源を供給します。
配線に劣化、損傷又は脱落があれば要是正と判定され、電線被覆の亀裂や端子の緩みによる抜けが典型的な事例です。
検査時は電源を遮断してから、目視で配線状態を確認します。

電源を切ってから点検するんですね。
停電中に火災が起きたらどうなるのか少し心配です。

その場合も安心です。
予備電源に自動で切り替わる仕組みになっているので、次の項目でご説明します。

危害防止装置用予備電源の劣化はどこで見分けるのか

連動中継器は停電時にも作動できるよう、予備電源を備えています。
ここでは、その予備電源に劣化や損傷がないかを確認します。

問２　危害防止装置用予備電源にどのような状態が見られる場合に要是正と判定するか。

答２　目視等により確認し、変形、損傷又は著しい腐食があることを要是正と判定する。

予備電源の劣化は、停電時の閉鎖不能に直結します。
危害防止用連動中継器や手動閉鎖装置には密閉型蓄電池が使われており、常時充電されていて、停電時には自動的に切り替わって機能を維持します。
熱による損傷や、外装の膨張・変形、端子まわりの腐食がないかを目視で確認します。
予備電源には寿命があるため、連動中継器や手動閉鎖装置に貼付された交換時期表示シールもあわせて確認すると、劣化の見落としを防げます。
表示された年数を超えている場合は、外観に異常がなくても交換を検討します。

うちの建物、もうすぐ築15年になります。
予備電源のシールなんて見たことがないのですが、業者に確認してもらえますか。

はい、点検時に連動中継器の内部を確認する際にあわせて見つけられます。
表示年数を超えていれば、交換のご案内をいたします。

予備電源の容量はどうやって確認するのか

外観に異常がなくても、蓄電池は使用年数を重ねると充電容量が落ちていきます。
ここでは、実際にスイッチを操作して容量が足りているかを確認します。

問３　危害防止装置用予備電源の容量はどのような方法で確認するか。

答３　予備電源試験スイッチ等を操作し、目視等により確認する。容量が不足していることを要是正と判定する。

容量不足は、外観検査だけでは見つかりません。
連動中継器に備え付けられた予備電源試験スイッチを操作し、停電を模した状態で危害防止装置が正常に機能するかを確認します。
容量不足のまま放置すると、火災時にちょうど停電が重なった場合に、自動閉鎖装置が正しく作動しないおそれがあります。
試験スイッチの位置や操作方法は機種によって異なるため、事前にメーカーの取扱説明書を確認しておくと検査がスムーズです。
容量不足が確認された場合は、予備電源そのものの交換で改善します。

スイッチひとつでそんなに大事なことが分かるんですね。
自分たちでも日常的に確認できますか。

基本的には資格を持つ検査員が行う項目です。
気になる場合は、交換時期表示シールの年数だけ日常的に見ておくとよいでしょう。

座板感知部の劣化と作動はどこを見るのか

座板感知部は、シャッターカーテンの下端に取り付けられ、人や物との接触を感知する部品です。
ここでは、その劣化・損傷の有無と、実際に作動するかどうかを確認します。

問４　座板感知部にどのような状態があれば要是正となるか。

答４　変形、損傷若しくは著しい腐食があること又は防火シャッターの降下が停止しないことを要是正と判定する。

座板感知部は、閉鎖中の人を守る最後の砦です。
座板感知部に人や物が接触すると、開閉機のブレーキを制御する装置に信号が出力され、自重降下中のシャッターカーテンを自動的に停止させます。
人が移動し、又は物が除かれると、座板感知部は復帰して停止の状態が解除され、再び降下します。
検査では座板が床上1,500mmの位置で座板感知部を作動させ、シャッターが確実に停止するかを確認し、状態に異常があれば要是正と判定します。
検査中は周囲に人や物がないことを確認し、「検査中立入禁止」の表示や安全柵を設けたうえで実施します。

挟まれ防止のためのセンサーなんですね。
もし感知部が壊れていて止まらなかったらどうなるんでしょうか。

その場合は要是正と判定され、速やかな補修が必要です。
実際の作動確認は次の項目であわせて行います。

危害防止装置の作動状況はどんな基準で合否を判定するのか

最後に、危害防止装置全体が正しく作動するかどうかを、数値の基準に沿って確認します。
この基準は、実際に起きた事故をきっかけに設けられたものです。

問５　危害防止装置の作動状況はどのような基準で要是正と判定するか。

答５　運動エネルギーが10ジュールを超えること、座板感知部が作動してからの停止距離が５センチメートルを超えること又は防火シャッターが再降下しないことを要是正と判定する。

この数値基準は、平成16年の事故を教訓に生まれました。
平成16年６月に防火シャッターに児童が挟まれる重大事故が発生したことを契機に、平成17年の建築基準法施行令改正で、閉鎖又は作動をするに際して周囲の人の安全を確保できるものであることという要件が加わりました。
これを受けて昭和48年建設省告示第2563号が改正され、防火シャッターの運動エネルギーが10ジュール以下であること、座板感知部の作動後の停止距離が５センチメートル以下であることという具体的な基準が定められました。
検査では、閉鎖時間をストップウォッチ等で測定して運動エネルギーを算出するとともに、座板感知部を作動させて停止距離を測定し、その後シャッターが正しく再降下するかも確認します。
平成17年12月以降に着工した建築物にはこの装置の設置が義務付けられており、それ以前の建築物で装置がない場合は既存不適格として後付けの改善が検討されます。

うちのビルは平成17年より前に建ったので、危害防止装置が付いていないかもしれません。
今からでも取り付けられますか。

はい、後付けできる製品もあります。
まずは現状の設備を点検し、必要な対応を一緒に確認しましょう。
