減肉やせん孔が見つかった地下タンクを使い続けられるか｜補修の要件と点検の周期

内面ライニングを施すために地下タンクを開放したところ、板厚が3.2ミリメートル未満となる減肉やせん孔が見つかる。
実際に報告されている事例です。
このとき、タンクをそのまま使い続けられるのか。
平成21年の通達は、認められる場合の要件を5つに分けて示しています。

▼

継続使用の出発点は危険物の流出がないこと

平成21年11月17日付けの消防危第204号は、地下タンクからの危険物の流出事故を未然に防止するため内面ライニングを施工しようとタンクを開放したところ、板厚が3.2ミリメートル未満となるような減肉又はせん孔が発見される事例が報告されているとして、いかなる補修および維持管理が実施されれば継続使用を認めてよいかという照会を扱っています。 流出がないことが第1の要件です。
孔が空いていても、そこから外へ危険物が出ていなければ継続使用の検討に入れるという整理です。

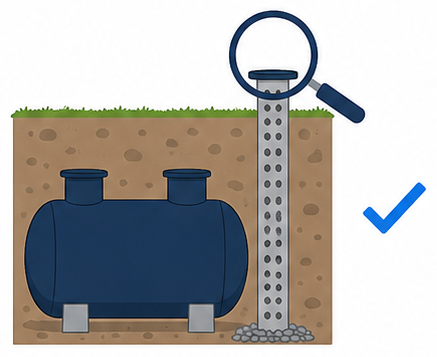

確認の手段として、漏れの点検と漏えい検査管による点検が例示されています。
逆に流出が確認されていれば、この先の要件を満たしても継続使用の話にはなりません。

減肉やせん孔の個数と大きさの上限

第2の要件は数値で示されています。

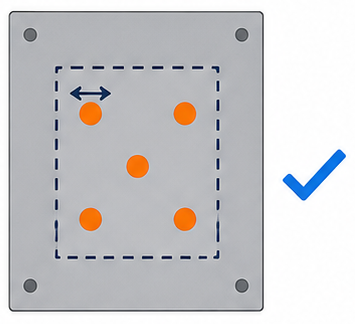

米国石油協会の標準規格1631「地下タンクの内面ライニング及び定期点検」を参考としたものです。 1か所だけなら直径38ミリメートルまで許されますが、複数ある場合は12.7ミリメートルまでと厳しくなります。
1か所か複数かで上限が変わります。
複数の場合はアとイの2つの密度基準があり、狭い範囲での集中と広い範囲での総数の両方が見られます。
大きさの測り方も定義されており、せん孔は削り取った後の大きさで判定する点に注意が要ります。

下地処理と穴埋めの手順

第3の要件は補修の手順です。
下地の作り方から具体的に指定されています。 素地調整の水準まで外部の要領を引いて指定しています。
素地調整は第1種相当が求められます。

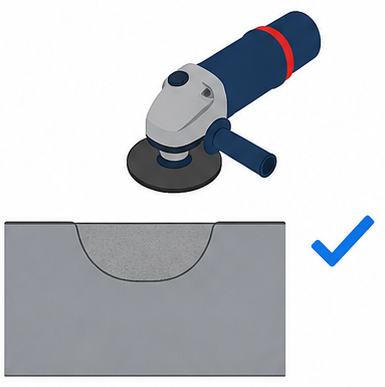

せん孔部は、板厚が3.2ミリメートル以上残っているところまで削り取ったうえで、防水セメント又は金属パテで埋めます。
削り取る作業は欠損を広げる方向ですが、健全な板厚のところまで露出させてから埋めるという考え方です。

繊維強化プラスチックによる被覆

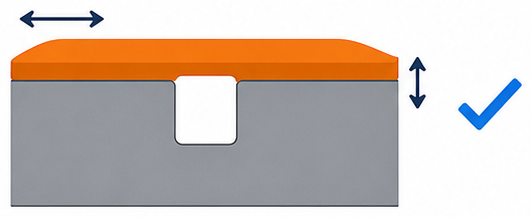

穴を埋めたうえで、繊維強化プラスチックを積層します。
被覆の範囲と厚さが数値で決められています。 全方向に150ミリ以上被覆します。
穴の縁だけを塞ぐのではなく、周囲へ広く重ねることで健全な母材に応力を伝える構成です。
なお耐薬品性試験については、日本工業規格K7070に規定する試験において同K7012の6.3に規定する事項に適合することとされ、その試験液は貯蔵し又は取り扱う危険物とすることまで指定されています。

補修後の内面ライニングと点検の周期

補修が終われば完了ではありません。

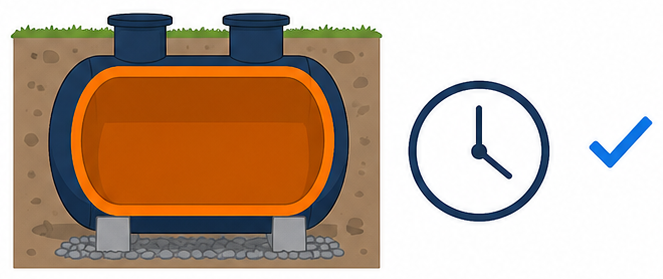

タンク内部全体への内面ライニングと、その後の点検までが要件に含まれています。 10年以内に開き以後5年ごとです。
点検の内容は2つで、ライニング自体の異常と、減肉やせん孔が上限の範囲に収まっているかの確認です。
つまり第2の要件は、補修時だけでなくその後の点検でも繰り返し当てはめられることになります。
完成検査前検査のタイミングにも指定があり、補修後から全体の内面ライニングを成形する前までの間とされています。

よくある質問

まとめ

参考・出典

• 危険物規制事務に関する執務資料の送付について〔抄〕（平成21年11月17日 消防危第204号 危険物保安室長から各都道府県消防防災主管部長・東京消防庁・各指定都市消防長あて）別紙 問2
• 危険物規制事務に関する執務資料の送付について〔抄〕（平成6年7月29日 消防危第66号 危険物規制課長から各都道府県消防主管部長あて）地下タンク貯蔵所関係 問1・問2
• 鋼製地下タンクの内面保護に係るFRPライニング施工に関する指針について（平成19年2月27日付け消防危第48号）
• 危険物の規制に関する政令第23条
• 消防実務六法 質疑応答編

※本記事は公表されている法令および通達に基づく一般的な解説です。個別の施設についての適用は、所轄の消防機関にご確認ください。
