地下タンク貯蔵所のタンク室について、危険物の規制に関する政令第13条第14号は「壁及び底を厚さ0.3m以上のコンクリート造又はこれと同等以上の強度を有する構造」と定めています。
現場で問題になるのは後半です。何をもって同等以上とするのか。
厚さを薄くする代わりに鉄筋を入れれば足りるのか、その配筋はどの程度必要なのか。
この論点は厚さだけでは判断できません。
タンク室を鉄筋コンクリートにすれば、30センチは要らないのでしょうか。
薄くできますが、厚さと配筋間隔の組み合わせで決まります。
通達に対応表があり、下限も示されています。
実際に否定された例もあるのでしょうか。
あります。
しかも計算過程まで示されて否定されています。
数値が具体的なので、自社の仕様を当てはめて確かめられます。
- 同等以上の強度を有する構造には、鉄筋コンクリート造、鉄骨鉄筋コンクリート造、鉄骨コンクリート造、鉄材によって補強された石造および鉄材によって補強された煉瓦造等があるとされています
- 鉄筋コンクリートで造る場合、厚さと配筋間隔の組み合わせが通達に表で示されています
- その表による場合、鉄筋コンクリートの厚さは15センチメートル以上となります
- 丸鋼は大なる荷重又は土圧のかかる側の面から5センチメートルの距離の位置に配筋します
- 厚さ22センチメートルで9ミリメートル鉄筋をピッチ25センチメートルとした構造は、同等以上の強度を有するものとは解されないとされています
▼

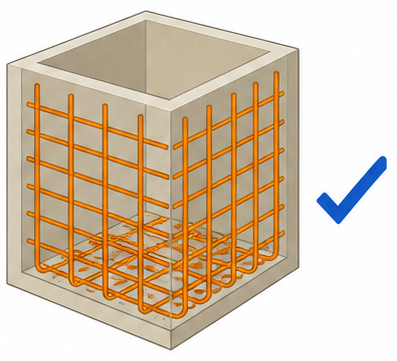

同等以上の強度を有する構造として認められるもの
昭和37年4月6日付けの自消丙予発第44号は、具体的な構造を列挙しました。
鉄材で補強された石造や煉瓦造も入ります。
共通しているのは、コンクリートや石材だけに頼らず鉄材で引張力を受け持たせている点です。
末尾が「等」で結ばれているため、この5つに限られるわけでもありません。ただし挙げられていない構造を採るなら、強度が同等以上であることを別途示す必要があります。
鉄筋コンクリート以外も候補になるのですね。
鉄材で補強された構造が挙がっています。
採用する構造を、条文と照らしてください。

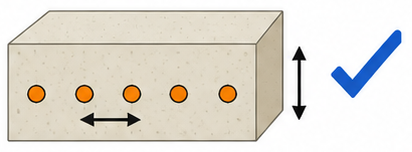

配筋間隔とコンクリート厚さの関係
表は、コンクリート厚さごとに、0.9センチメートルの丸鋼を配筋するときの間隔、1.3センチメートルの丸鋼を配筋するときの間隔、両者を交互に配筋するときの間隔を並べたものです。
なおコンクリート厚さにはかぶり厚さ5センチメートルを含みます。 底の場合は厚さ15センチメートルから24センチメートルまで、壁の場合は厚さ15センチメートルから23センチメートルまでが示されています。
厚さと配筋間隔は組み合わせで決まります。
厚さが薄いほど許される配筋間隔は狭くなり、厚くなるほど広い間隔が許されるという関係です。厚さだけ、あるいは配筋だけを見て判断できるものではありません。
厚さと配筋の間隔は、組み合わせで決まるのですね。
対応表が示されています。
いまの図面の数値を、表に当てはめてみてください。

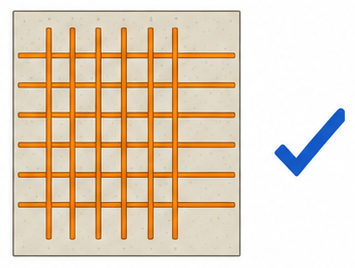

表による場合の施工上の注意
(2) 図に示す短辺の配筋は、表に示すとおり、5cm以上、20cm以下の間隔で配筋する
(3) 図に示す長辺の配筋は、1.3cm径の丸鋼を30cm間隔に配筋したときの例を示した
表の最小値がそのまま下限になっている形です。
短辺方向は5センチメートル以上20センチメートル以下という上下の幅があり、長辺方向は1.3センチメートル径の丸鋼を30センチメートル間隔とした例が示されています。
通常の施工としては、短辺の配筋は9ミリメートル径の丸鋼と1.3センチメートル径の丸鋼を交互に配筋するとされています。
下限も示されているのですね。
表の最小値が下限になります。
設計の値が下回っていないか確かめてください。

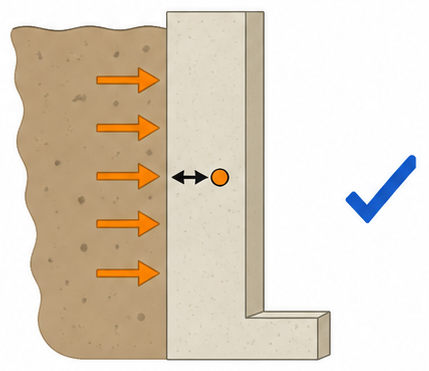

丸鋼をどの位置に配筋するか
鉄筋コンクリートは、引張力がかかる側に鉄筋を置いてはじめて働くためです。
地下タンク室の壁は外側から土圧を受けます。したがって外側の面から5センチメートルの位置が基本になります。
両側から同じ圧力がかかる部位では、壁の中心附近とされています。
なお、ここでいう鉄筋の間隔は丸鋼の中心相互の間隔を指します。外面間や内面間ではない点に注意が要ります。
鉄筋を入れる位置まで決まっているのですね。
土圧のかかる側から配筋します。
配筋の図を、施工前に確認してください。

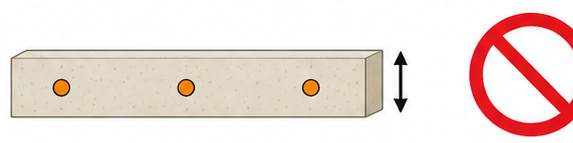

厚さ22センチメートルで9ミリメートル鉄筋の場合
昭和40年4月19日付けの自消丙予発第76号は、具体的な仕様について計算を伴って回答しました。
答 設問の鉄筋コンクリートの構造は、厚さ0.3m以上のコンクリートと同等以上の強度を有するものとは解されない。
設問の鉄筋コンクリートについて単位長さを100センチメートルとして計算すると抵抗モーメントは57,344キログラム・センチメートルとなり、厚さ0.3メートルのコンクリートについて同じく計算した75,000キログラム・センチメートルを下回ります。
厚さ22センチでは強度が足りませんでした。
前の項目で見た表と照らすと、厚さ22センチメートルなら0.9センチメートル丸鋼で5センチメートルから14センチメートルの間隔が求められています。ピッチ25センチメートルは、この範囲を大きく外れています。
計算まで示されて否定された例があるのですね。
数値が具体的です。
自社の仕様を当てはめて、余裕を確かめてください。
よくある質問
まとめ
- 政令第13条第14号のタンク室は、壁および底を厚さ0.3メートル以上のコンクリート造又はこれと同等以上の強度を有する構造とすることとされています
- 同等以上の強度を有する構造には、鉄筋コンクリート造、鉄骨鉄筋コンクリート造、鉄骨コンクリート造、鉄材によって補強された石造および鉄材によって補強された煉瓦造等が挙げられています
- 鉄筋コンクリートで造る場合の厚さと配筋間隔の関係は、通達に表で示されています
- その表による配筋のときは、鉄筋コンクリートの厚さは15センチメートル以上となります
- 短辺の配筋は5センチメートル以上20センチメートル以下の間隔とされ、長辺は1.3センチメートル径の丸鋼を30センチメートル間隔とした例が示されています
- 丸鋼は大なる荷重又は土圧のかかる側の面から5センチメートルの距離の位置に配筋し、両側から同じ圧力がかかるときは壁の中心附近に配筋します
- 鉄筋の間隔は丸鋼の中心相互の間隔を指します
- 厚さ22センチメートルで9ミリメートル鉄筋をピッチ25センチメートルとした構造は、同等以上の強度を有するものとは解されないとされています
否定された例が計算つきで残っているのは助かりますね。
すっきりしました。
厚さと間隔を表に当てはめれば、その場で当たりが付きます。
㈱防災屋でも図面の確認からご相談を承っています。
参考・出典
- 同等以上の強度を有する構造とは（昭和37年4月6日 自消丙予発第44号 予防課長から佐世保市消防長あて回答）
- 地下貯蔵タンクの「同等以上の強度を有する構造」とは（昭和40年4月19日 自消丙予発第76号 予防課長から浜松市消防長あて回答）
- 倉庫に対する保安距離について（昭和37年4月6日 自消丙予発第44号 予防課長から福岡県民生部長あて回答）
- 危険物の規制に関する政令第13条第14号
- 消防実務六法 質疑応答編
※本記事は公表されている法令および通達に基づく一般的な解説です。個別の施設についての適用は、所轄の消防機関にご確認ください。
