蓄電池設備の試験結果報告書にはどんな数値が入るのか｜接地抵抗と絶縁抵抗の実測値は基準とどう違うのかを解説

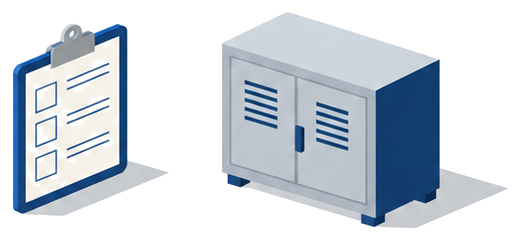

蓄電池設備の設置工事が完了すると、試験結果報告書を作成して消防長や消防署長へ届け出ます。
この報告書には、蓄電池や充電装置の仕様欄と、接地抵抗や絶縁抵抗の実測値を書き込む欄が並んでいます。
基準を満たしているかどうかの合否だけでなく、現場で実際にどんな数値が出たのかまで記録される書類です。
今回は蓄電池設備の試験結果報告書に実際にどんな数値が書き込まれるのか、基準とどう違うのかを解説します。

蓄電池設備の試験結果報告書って、合格か不合格かだけが書いてあるんですか？

いえ、実際に測った数値そのものまで書き込むんですよ。

実測値まであるなら、基準の数値とはずいぶん違うこともありそうですね。

はい、基準をどれだけ上回っているかが分かる作りになっています。

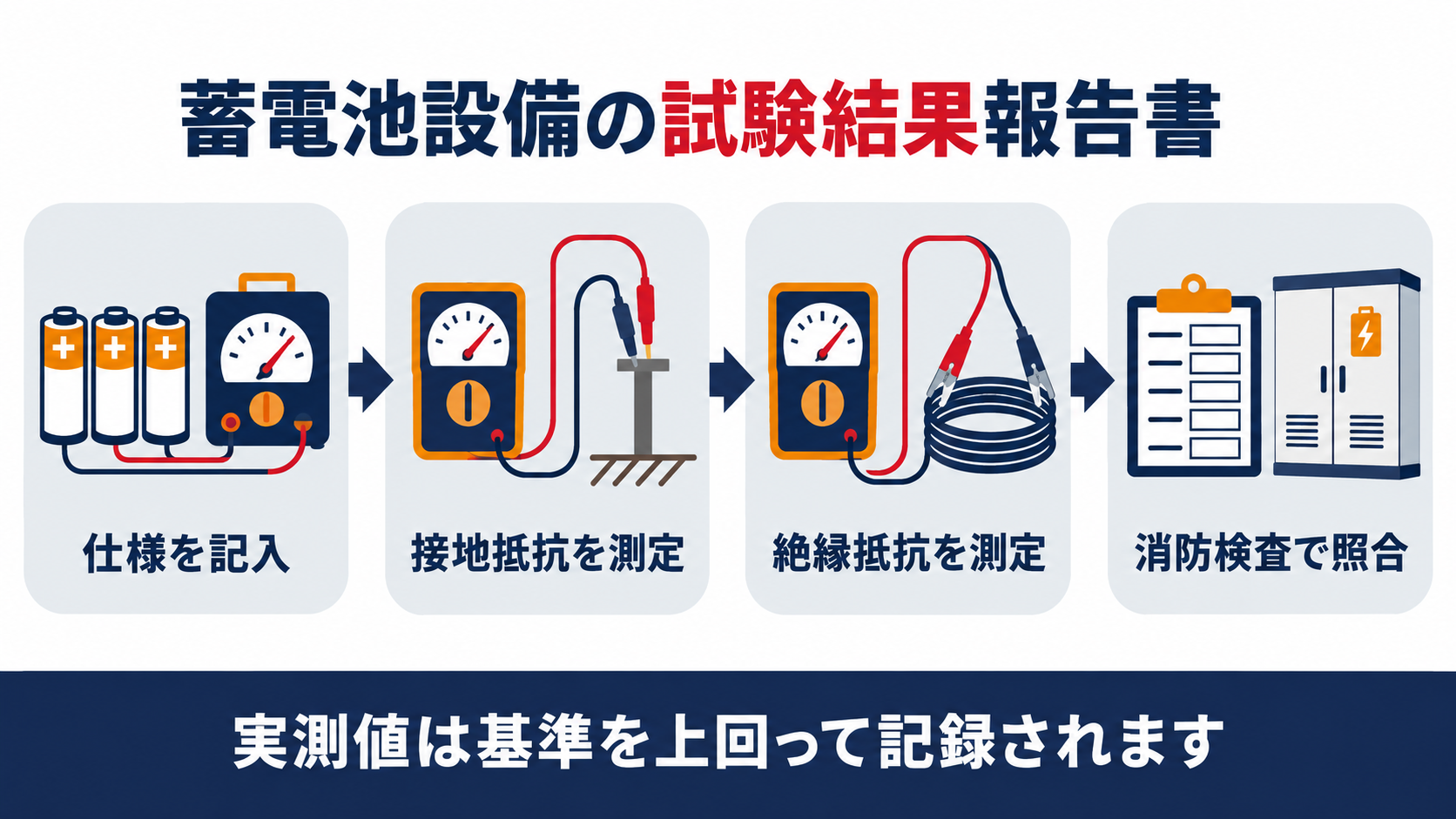

この記事の結論

蓄電池設備の試験結果報告書は別記様式第27で作成する
蓄電池と充電装置の仕様欄には容量・種別・出力電圧・セル数、充電方法・入力電圧・出力電圧・出力電流を記入する
接地抵抗はＤ種100オーム以下、絶縁抵抗は３メガオーム以上が基準
記載例の実測値は接地抵抗２オーム・絶縁抵抗100メガオームで基準を大きく上回っている
使用区分欄と測定機器欄には共用設備名や計器の型式・校正有効期限まで書き込む

▼

蓄電池設備の試験結果報告書にはどんな数値が記載されるのか

蓄電池設備の設置に係る工事が完了すると、届出のときに試験結果報告書を確認します。
どんな様式に何を書くかは、設備ごとに消防庁長官が定めています。

問１　蓄電池設備の試験結果報告書には、どのような書類として作成するか。

答１　第一項第一号の規定による消防用設備等試験結果報告書の様式は、消防用設備等ごとに消防庁長官が定める。（消防法施行規則第31条の３第５項）

蓄電池設備にも専用の様式が用意されています。
様式の名前は別記様式第27で、蓄電池・充電装置・逆変換装置・直交変換装置の仕様を書く欄と、外観・機能・作動それぞれの試験結果を書く欄で構成されています。
記載例では、消防用設備等の別の欄に屋内消火栓設備、使用区分の欄には「消防用設備等のみに使用」が選ばれており、屋内消火栓設備の非常電源として作成された報告書という設定になっています。
つまりこの１枚は、蓄電池設備という機器そのものだけでなく、どの消防用設備等を支えているかまで示す書類だということです。

うちの蓄電池も、どの設備を支えているかまで報告書に書かれているんですね。

はい、支えている設備の名称まで欄が分かれているんです。

蓄電池と充電装置の仕様欄にはどんな数値が入るのか

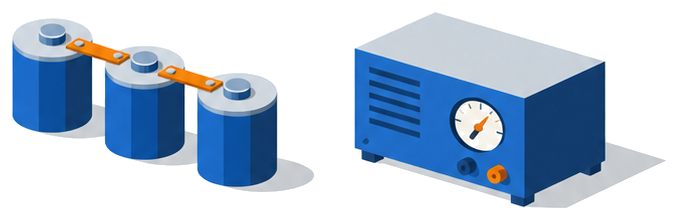

報告書の上段には、蓄電池と充電装置それぞれの仕様を書く欄が並んでいます。
どちらも銘板や仕様どおりの数値を、決まった項目に沿って書き込む欄です。

問２　蓄電池設備の試験結果報告書には、蓄電池や充電装置についてどのような事項を記載するか。

答２　別記様式第27の蓄電池の欄には容量・種別・出力電圧・セル数を、充電装置の欄には充電方法・入力電圧・出力電圧・出力電流を記入する。（消防用設備等試験結果報告書の様式を定める件（平成元年12月１日消防庁告示第４号、最終改正令和２年４月１日消防庁告示第２号）別記様式第27）

蓄電池本体と充電装置は、別々の欄に分けて記入します。
記載例では、蓄電池の欄に種別は鉛蓄電池・容量300アンペア時・出力電圧ＤＣ108ボルト・セル数54セルという仕様が並びます。
充電装置の欄には充電方法は浮動充電・出力電圧117.7ボルト・出力電流20アンペアという数値が記入されています。
蓄電池そのものの電圧（ＤＣ108ボルト）と、充電装置が実際に送り出す出力電圧（117.7ボルト）が違う数値として別の欄に書かれている点は、見落としやすいポイントです。

蓄電池の電圧と充電装置の電圧って、同じ数値だと思っていました。

いえ、別の欄の別の数値として記入されているんです。

接地抵抗と絶縁抵抗の実測値は基準とどれだけ差があるのか

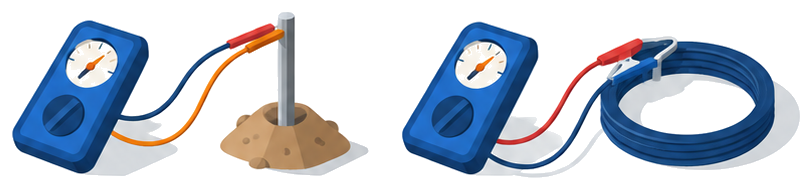

機能試験では、接地抵抗と絶縁抵抗という二つの数値を計器で測定します。
どちらも合格ラインが決まっていて、記載例の実測値と見比べると差がよく分かります。

問３　蓄電池設備の接地抵抗と絶縁抵抗は、試験でどのような基準を満たす必要があるか。

答３　接地極等の接地工事について、接地抵抗計で接地抵抗値を測定する。300ボルト以下のもの（使用電圧が直流300ボルト又は交流対地電圧150ボルト以下の機械器具を乾燥した場所に施設する場合を除く。）はＤ種で100オーム以下、300ボルトを超えるものはＣ種で10オーム以下であること。充電装置及び逆変換装置等の交流側端子と大地間及び直流側端子と大地間の絶縁抵抗値を500ボルト絶縁抵抗計で測定し、３メガオーム以上であること。なお、この試験は、他の法令に基づく試験と兼ねて行うことができる。（消防庁「消防用設備等の試験基準」（平成14年９月30日消防予第282号）第27 非常電源（蓄電池設備）イ機能試験）

基準は接地抵抗Ｄ種100オーム以下、絶縁抵抗３メガオーム以上です。
記載例の実測値は接地抵抗２オーム・絶縁抵抗100メガオームで、どちらも基準を大きく上回っています。
接地抵抗は基準の100オームに対して２オームなので五十分の一ほど、絶縁抵抗は基準の３メガオームに対して100メガオームなので三十倍以上の余裕を持って記録されている計算です。
基準は「これを下回ってはいけない・これを上回ってはいけない」という合否のラインで、実測値はそこから実際にどれだけ離れているかを示す数値だということです。

基準ぎりぎりの数値で合格することもあるんですか？

あり得ますが、記載例のような余裕のある数値が目安になります。

使用区分欄・消防用設備等の別欄には何を書くのか

報告書の冒頭には、消防用設備等の別欄と使用区分欄があります。
一台の蓄電池設備が複数の設備を支えることもあるため、この欄で対象を絞り込みます。

問４　使用区分欄には、どのような事項を記載するか。

答４　使用区分の（）書きは、共用している設備名を記入すること。（消防用設備等試験結果報告書の様式を定める件別記様式第27備考３）

消防用設備等の別欄には、電力の供給を受けているすべての設備名を記入します。
使用区分欄は「消防用設備等のみに使用」か「その他と共用」のいずれかを○印で囲む仕組みです。
記載例では消防用設備等の別に屋内消火栓設備、使用区分は消防用設備等のみに使用が選ばれています。

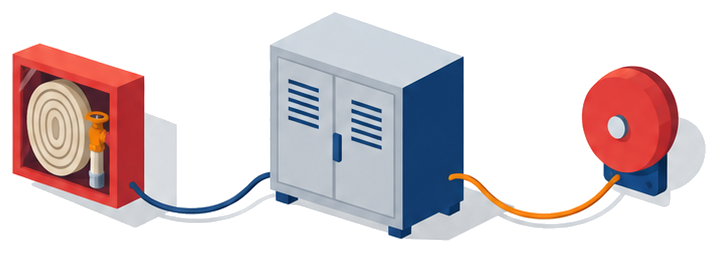

自動火災報知設備の非常ベルなど、他の消防用設備等ともあわせて一台の蓄電池設備で支える場合は、その他と共用を選び、（）内に共用している設備名を書き添えることになります。

つまり、一台で複数の設備をまかなっているかどうかが一目で分かるんですね。

はい、○印一つでそこまで分かる作りです。

測定機器欄はなぜ書く必要があるのか

報告書の備考欄には、試験に使った計器そのものを記入する欄もあります。
数値だけでなく、その数値をどの計器で測ったかまで残す仕組みです。

問５　蓄電池設備の試験結果報告書の備考欄には、どのような事項を記載することになっているか。

答５　別記様式第27の備考欄には、試験実施者が有している資格のほか、測定機器の型式、校正有効期限及び製造者を記入する欄がある。（消防用設備等試験結果報告書の様式を定める件別記様式第27）

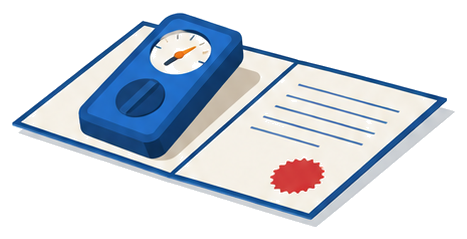

備考欄には、計器の型式・校正有効期限・製造者まで書き込みます。
記載例では、試験実施者が有している資格として第一種電気工事士と蓄電池設備整備資格者の登録番号が、測定機器として接地抵抗計と絶縁抵抗計それぞれの型式・校正有効期限・製造者が記入されています。
校正の有効期限が切れた計器で測った数値では、いくら基準を満たしていても裏付けになりません。
この欄は、実測値そのものだけでなく「その数値が信頼できる計器で測られたものか」まで消防検査で照合するための欄だということです。

計器そのものの型式まで書くとは思っていませんでした。

はい、校正有効期限まで確かめられる作りです。
