飲食店の厨房には、コンロや天蓋、そして油煙を屋外へ流す排気ダクトが必ず付いています。
このダクト、実は「耐食性のある不燃材料で造る」という決まりだけでなく、板の厚さそのものまで数値で決まっていることをご存じでしょうか。
根拠は消防庁が発した１本の通知で、直径と厨房設備の入力の大きさに応じて必要な板厚が細かく示されています。
今回は、この板厚基準の中身と、防火管理者が確認すべきポイントを解説します。
厨房のダクト工事の見積りに、鋼板の厚さがいろいろ書いてあったんです。
これって業者さんの言い値じゃないんですか。
言い値ではなく、消防庁の通知で決まった数値なんです。
ダクトの直径と厨房設備の入力ごとに、必要な板厚の下限が表で示されています。
薄い鋼板を使われても、見た目では分からなさそうですね。
そうなんです。
だからこそ、防火管理者が基準の中身を知っておくことが大切なんです。
- 厨房設備に附属する排気ダクトは、材質だけでなく板厚まで数値基準が決まっています。
- 対象は円形の排気ダクトで、同一厨房室内に複数の厨房設備があるときは入力を合算して判定します。
- 板厚はダクトの直径と厨房設備の入力の大小で区分され、ステンレス鋼板は0.5〜0.8ミリメートル、亜鉛鉄板は0.5〜1.2ミリメートル以上と定められています。
- 条文の号は平成４年当時と現行で１号ずれていますが、板厚基準の中身は変わっていません。
- この基準は排気ダクトだけでなく、天蓋に付けるグリス除去装置の材質判断にも準用されます。
▼
なぜ排気ダクトの板厚まで通知で定められたのか
ただし、そのままでは「耐食性を有する鋼板又はこれと同等以上の耐食性及び強度を有する不燃材料」という言葉だけが残り、現場では板の厚さがどこまであれば足りるのか判断できませんでした。
「耐食性のある鋼板」といっても、薄すぎればダクト火災の熱や振動で早期に破損するおそれがあります。
そこで消防庁は、厨房設備の入力とダクトの直径に応じた具体的な板厚の表を示し、市町村がばらばらの判断をしないよう統一を図りました。
条文の号は当時の「第２号イ」から現行の「第３条の４第１項第１号イ」へ１号ずれしていますが、板厚を求める中身そのものは今も変わっていません。
条例の文章に「同等以上の不燃材料」としか書いてなかったら、たしかに現場は困りますね。
その通りです。
だからこそ国が数値の物差しを示して、全国どこでも同じ基準になるようにしたんです。
どんな厨房設備の排気ダクトが対象になるのか
ここで見落としやすいのが、厨房設備が複数あるときの数え方です。

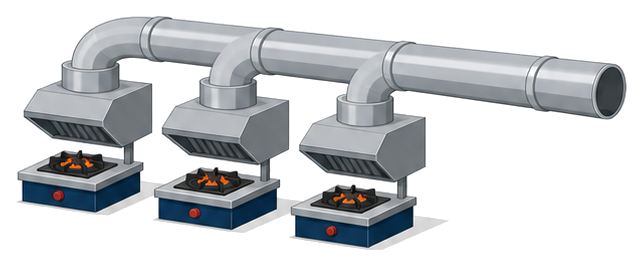

たとえば、こんろが３台並ぶ厨房で排気ダクトが１本にまとまっているなら、３台ぶんの入力を足し算した数値で基準を当てはめます。
１台だけなら基準の下側で済むはずが、合計すると上の区分に切り替わることも珍しくありません。
現在の運用では、この閾値はおおむね21キロワット前後の熱量として扱われています。
うちの厨房、こんろが３台あってダクトは共通なんですが、それぞれ別に数えていいわけじゃないんですね。
はい、合計で見ます。
台数が増えるほど必要な板厚の区分が上がりやすいので、増設のときは特に注意してください。
円形ダクトの板厚はどう決まっているのか
直径が大きくなるほど、必要な板厚も厚くなる仕組みです。
これは耐食性の違いを板厚でおぎなう考え方によるものです。
入力が１万８千キロカロリー毎時以下の区分（表２）でも直径ごとの基準は用意されており、必要な板厚は表１よりわずかに緩やかになります。
見積書やダクトの仕様書に「板厚〇〇ミリメートル」と書かれていたら、この表と照らし合わせて確認できます。
ステンレスのほうが薄くていいのは、錆びにくいからということですか。
そのとおりです。
耐食性と強度のバランスで、材質ごとに必要な厚みが変わる仕組みです。
実務で見落としやすいのはどこか
ここを見落として点検・改修の見積りから漏らしてしまう事例があります。
そのため、通知が示す板厚の考え方はグリス除去装置の選定にも参考にできます。
また、火災予防上支障がないと認められる場合はこの限りでないという例外もあるため、判断に迷うときは自己判断せず所轄消防署に確認するのが安全です。
排気ダクトだけを見て天蓋側の材質確認を後回しにしないようにしましょう。
ダクトさえ換えれば大丈夫だと思っていました。
グリス除去装置もセットで確認してくださいね。
意外とここが抜けやすいポイントです。

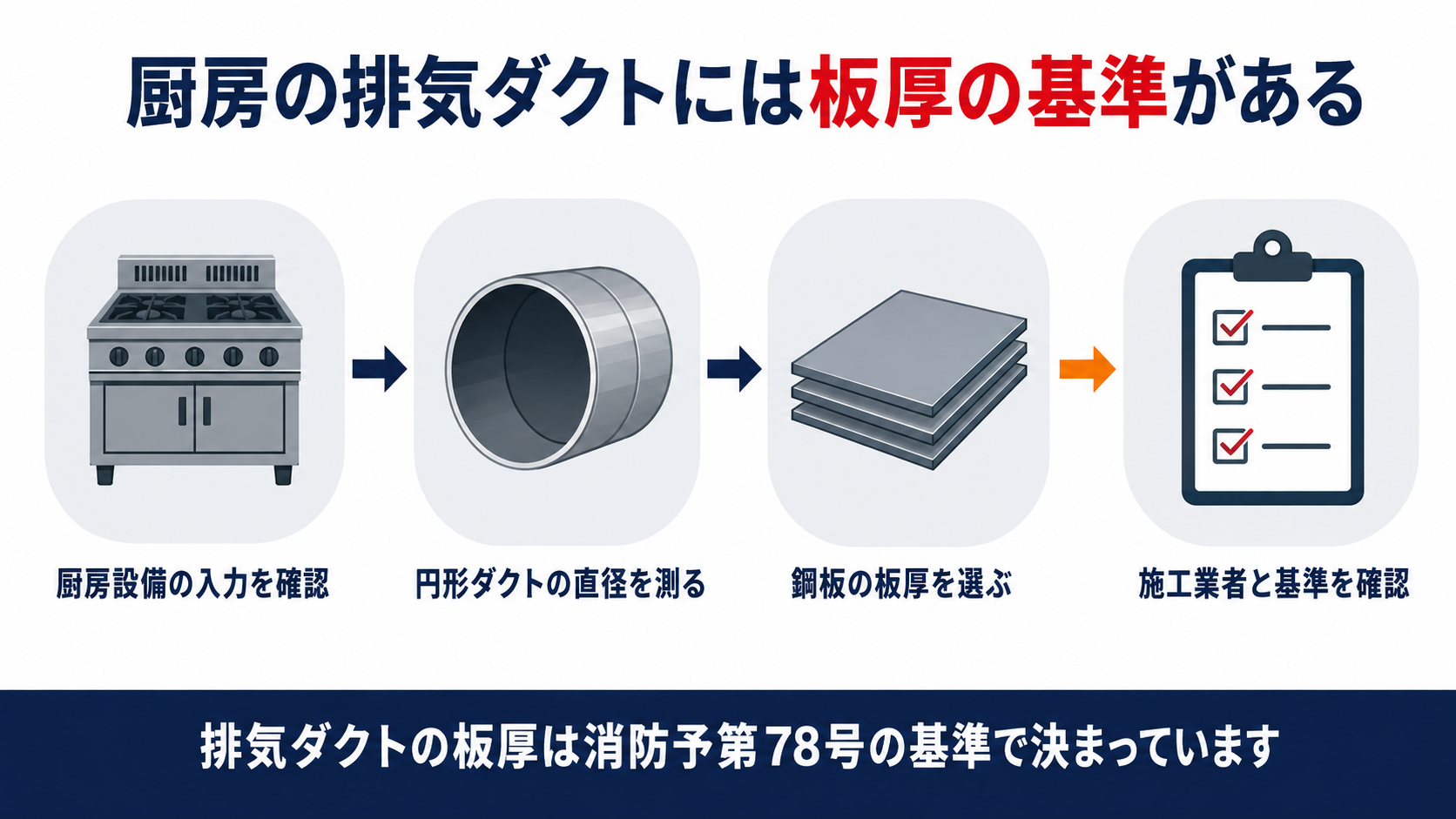

明日から何を確認すればよいのか
この２つの数値が分かれば、必要な板厚の区分が決まります。
図面や仕様書に鋼材の種類と板厚が明記されているかをチェックし、記載が無ければ追加で提示を求めましょう。
グリス除去装置についても同じ材質基準が及ぶことを伝え、まとめて確認してもらうと手戻りがありません。
入力と直径さえ伝えれば、あとは業者さんが表に当てはめてくれるということですね。
はい、そのための数値をこちらから伝えることが大切です。
任せきりにせず、確認する習慣をつけましょう。
よくある質問
まとめ
板厚まで数値で決まっているなんて知りませんでした。
次の改修のときは業者さんにきちんと確認します！
それが安心です。
