BCPで地震後に二酸化炭素消火設備の遅延装置が働かないときの復旧判断

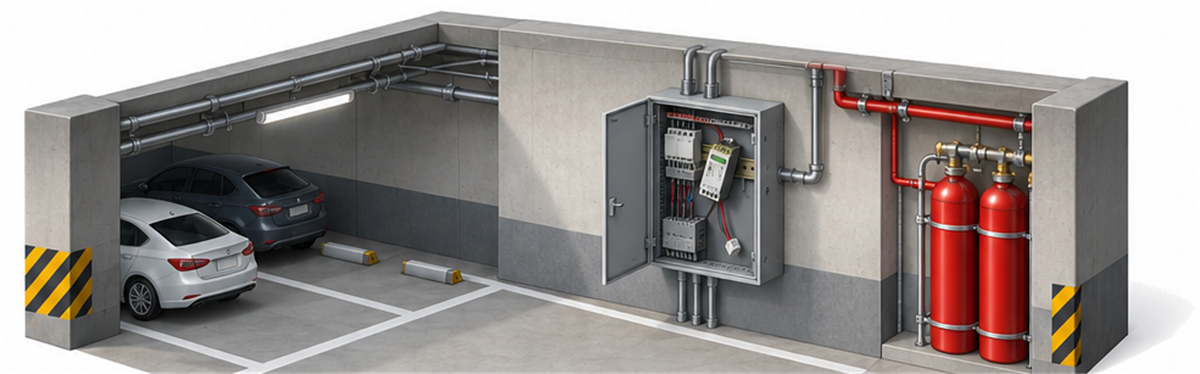

地震後、二酸化炭素消火設備の制御盤を確認したところ、遅延装置のタイマーが外れかけていたら施設を再開してよいのでしょうか。
表示灯が正常でも、消火剤を放出するまでの待ち時間を確保できるとは限りません。
結論からいえば、遅延時間を確認できない状態で防護区画を再開してはいけません。
立入停止、専門点検、復旧記録を一つの再開手順としてBCPへ組み込むことが重要です。

▼

地震後に遅延装置が働かなければ防護区画を再開してよいのか

遅延装置が正常に働くと確認できるまで、防護区画を再開してはいけません。
遅延装置は、起動操作から消火剤の放出までに退避と保安措置のための時間を確保する装置です。

消防法施行規則第19条第５項第19号は、二酸化炭素を放射する全域放出方式について、起動装置の作動から容器弁または放出弁が開くまで二十秒以上となる遅延装置を求めています。

遅延時間が短くなったり、放出信号が意図しない順序で伝わったりすると、警報を聞いてから退避する時間を確保できません。盤面に異常が出ていないことだけで安全とは判断しないでください。

どの設備と防護区画を確認対象にするのか

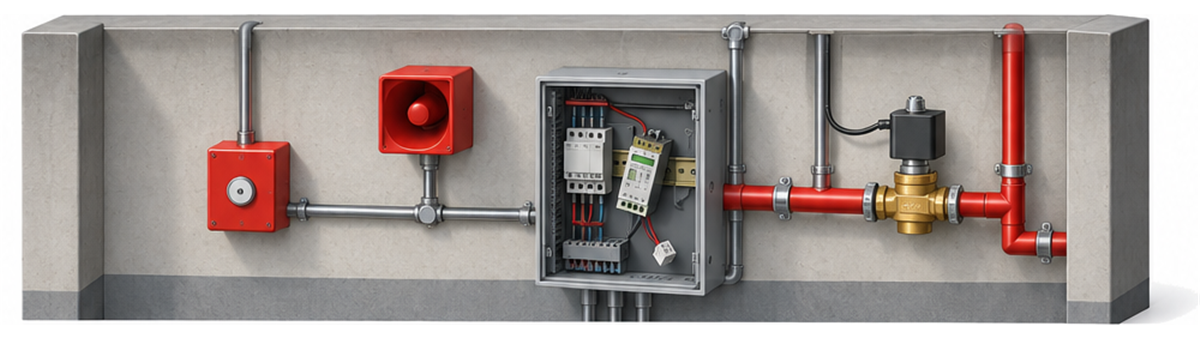

タイマー単体ではなく、起動から放出までの保安回路を一つの系統として確認します。
地震では、遅延装置の固定部だけでなく、端子、配線、制御盤、スピーカー、電磁開放器が同時に影響を受けることがあります。

• 二酸化炭素を放射する全域放出方式の防護区画
• 手動起動装置と自動・手動切替えの状態
• 音声による警報装置と鳴動順序
• 制御盤内の遅延装置と固定部
• 非常停止操作と放出信号の関係
• 電磁開放器、容器弁、放出弁までの回路

消防庁の資料では、手動起動の場合、警報の後に起動操作を行い、設定された遅延時間を経て電磁開放器が作動する流れが示されています。どこか一つだけ正常でも、設備全体の安全は確認できません。

また、遅延装置の要件は消火剤や放出方式によって異なります。対象設備の図面と点検票で、二酸化炭素・全域放出方式・対象区画を照合してください。

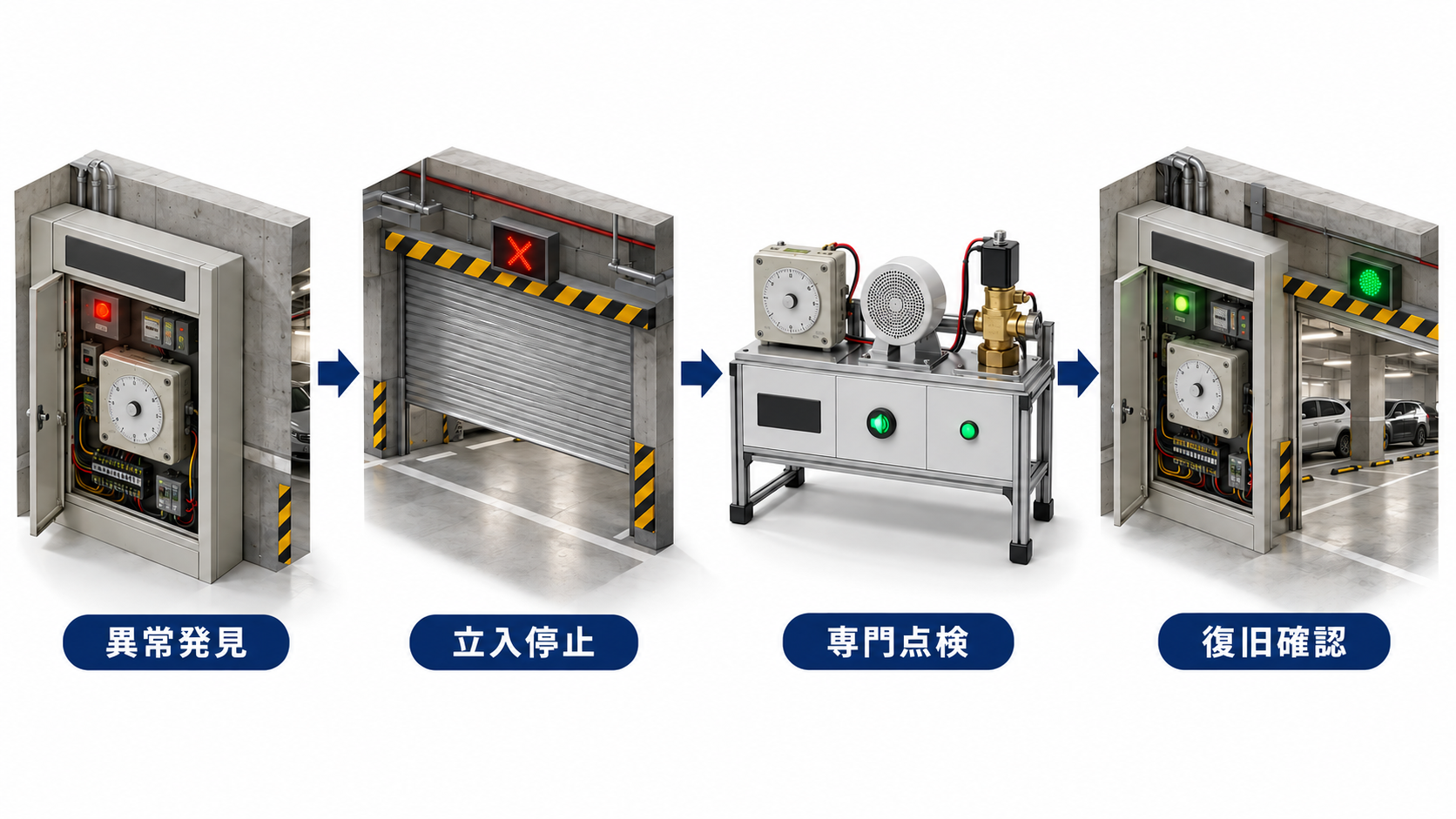

異常発見から復旧確認までどう進めるのか

異常を見つけたら、防護区画への立入と設備の起動操作を止めます。
時間を測るつもりで起動ボタンを押す行為は、意図しない放出につながるため行いません。

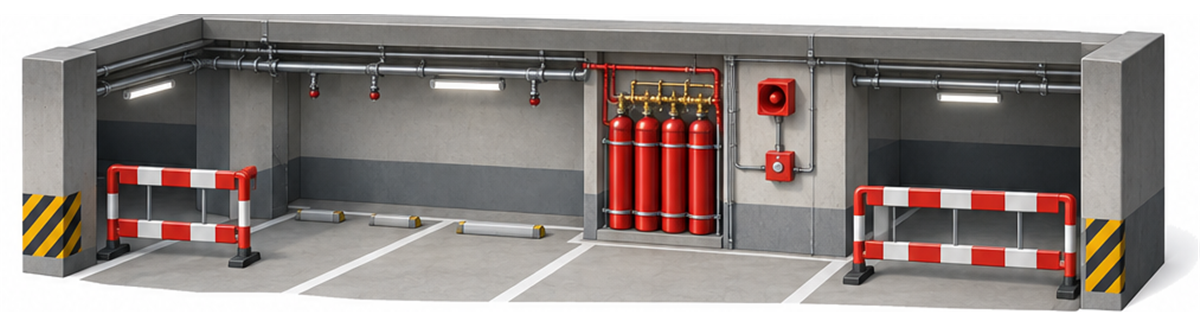

1. 防護区画と隣接する出入口への立入を止める
2. 防火管理者と設備担当者へ異常を連絡する
3. 安全な位置から制御盤と周辺の外観を確認する
4. 消防設備の専門事業者へ点検を依頼する
5. 閉止弁など必要な安全措置を講じて試験する
6. 警報、遅延時間、非常停止、放出信号を確認する
7. 修理と復旧結果を記録して再開を承認する

消防庁は、点検や工事で防護区画へ人が立ち入る場合、閉止弁を閉止し、自動・手動切替えを手動状態に維持する安全対策を示しています。試験は専門的な安全管理の下で進めます。

設備が復旧するまでの間は、区画の利用停止、火気管理、巡回、代替警戒などを施設ごとに決めます。必要に応じて所轄消防署へ相談し、担当者だけで再開を決めません。

盤の表示が正常でも何を見落としやすいのか

表示灯が正常でも、実際の遅延時間が保たれているとは限りません。

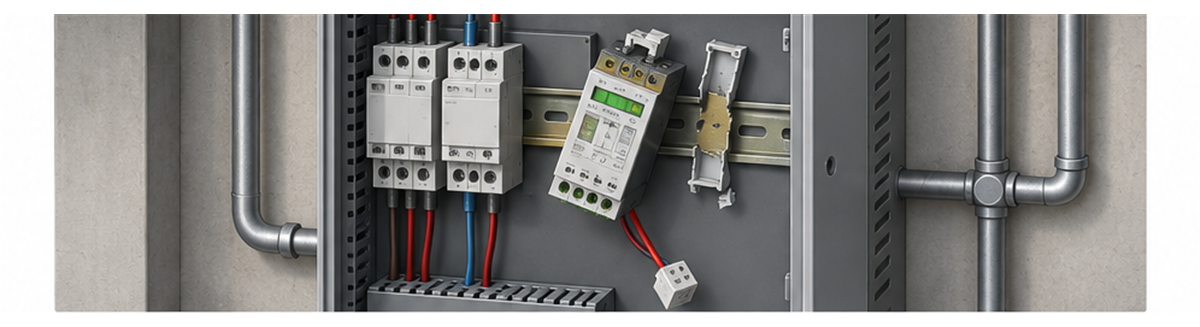

地震による固定部の破損、端子の緩み、タイマー接点の異常は、盤面表示だけでは分からない場合があります。

• タイマー本体の傾き、脱落、ひび割れ
• 端子台とコネクターの緩みや抜け
• 音声警報が先に鳴る順序
• 起動から放出信号までの実測時間
• 遅延中に非常停止が働くこと
• 換気停止や開口部閉鎖との連動

消防庁の制御盤基準は、換気装置の停止や開口部の閉鎖など保安上必要な措置のための時間を遅延時間として扱っています。二十秒を満たすだけでなく、対象区画の安全手順と整合しているかを確認します。

遅延時間は防護区画の状況を考慮して設定されます。施設担当者がつまみを回したり、別区画と同じ値へ合わせたりせず、設計図書と専門点検で正しい設定を確かめてください。

明日から遅延装置の復旧手順をどう確認するのか

地震後の巡回表に遅延装置と防護区画ごとの確認欄を追加します。
異常を発見した人が盤を操作せず、立入停止と連絡へ進めるようにしてください。

1. 防護区画と遅延装置の対応を図面へ記入する
2. 区画ごとの設定時間を設計図書で確認する
3. 異常発見時の立入停止範囲を決める
4. 防火管理者と専門事業者の連絡先を更新する

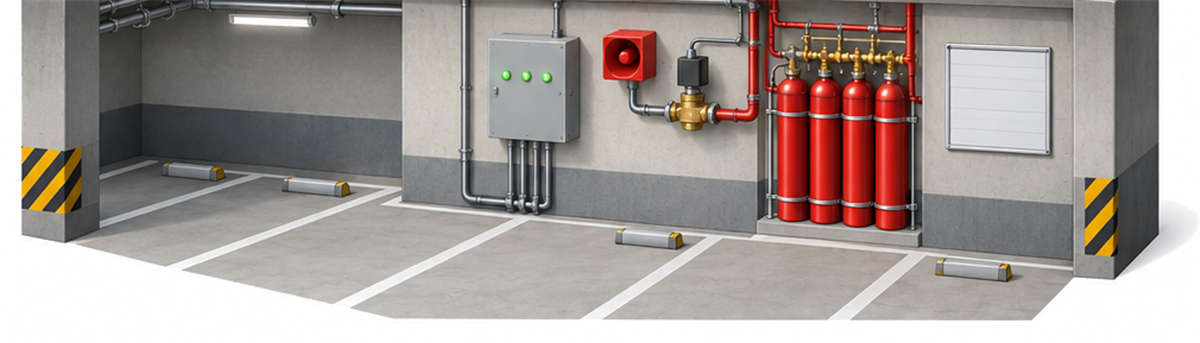

5. 専門点検で警報、遅延、停止、放出信号を試験する
6. 修理内容、実測時間、確認者を記録する
7. 施設再開の承認条件を消防計画とBCPへ反映する

内閣府の事業継続ガイドラインは、重要業務を支える資源の復旧手順を整え、点検と改善を続ける考え方を示しています。消防用設備の安全機能を業務再開の条件として明文化します。

記録には、発見時刻、対象区画、立入停止範囲、設定時間、実測時間、修理内容、点検者、再開承認者を残します。訓練でも連絡と区画閉鎖を確認し、次の地震で迷わない手順にしてください。

よくある質問

二酸化炭素消火設備の遅延装置は、警報後に人が退避し、必要な保安措置を行う時間を確保する安全機能です。地震後に固定部や配線の異常を見つけたら、防護区画への立入を止め、起動から放出までの系統を確認します。

専門点検で遅延時間と非常停止の働きを確認してから再開することが、消防計画とBCPをつなぐ要点です。
