BCPで地震後に二酸化炭素消火設備の容器弁開放装置が外れかけていたら触ってよいのか｜誤放出防止と復旧確認の手順を解説

地震後、二酸化炭素消火設備の貯蔵容器室を確認すると、容器弁開放装置が少し傾き、外れかけているように見えました。
警報も放出もありません。このまま手で押し込み、元の位置へ戻してよいのでしょうか。
容器弁開放装置は、起動用ガスの圧力などを受けて貯蔵容器を開放する作動系統の一部です。
異常を見つけたら、触らず立入を管理し、作動系統全体を専門点検へつなぐことが先です。

装置が斜めです。
手で戻してええですか。

触らず離れてください。
誤放出を防ぐ立入管理が先です。

放出してへんかったら、
建物は使えますか。

容器室と防護区画を分けて、
安全確認してから判断します。

この記事の結論

その場で押し込んだり締め直したりしない
二酸化炭素は短時間で放出されるため、容器室と防護区画の立入を先に管理する
起動用ガス容器から閉止弁まで作動系統で確認する
復旧は専門業者が行い、試験結果と再使用の判断を記録する
連絡先・立入管理・代替措置・再開承認者をBCPで決める

▼

地震後に容器弁開放装置が外れかけていたら触ってよいのか

触って元へ戻してはいけません。

消防庁の点検要領では、容器弁開放装置が容器弁に確実に取り付けられていることを外観で確認します。外れかけている状態は、正常と判断できる状態ではありません。

二酸化炭素消火設備は、起動信号が伝わると短時間で消火剤を放出します。消防庁の安全対策資料でも、放出後は防護区画が短時間で高濃度になる危険が示されています。

そのため、見た目だけで部品を押し込んだり工具で締めたりしないでください。意図しない作動や損傷の拡大につながるおそれがあります。まず写真と位置を記録し、人を近づけない措置を取ります。

傾きだけでも、
異常扱いなんですね。

はい。
見た目で復旧させず専門点検です。

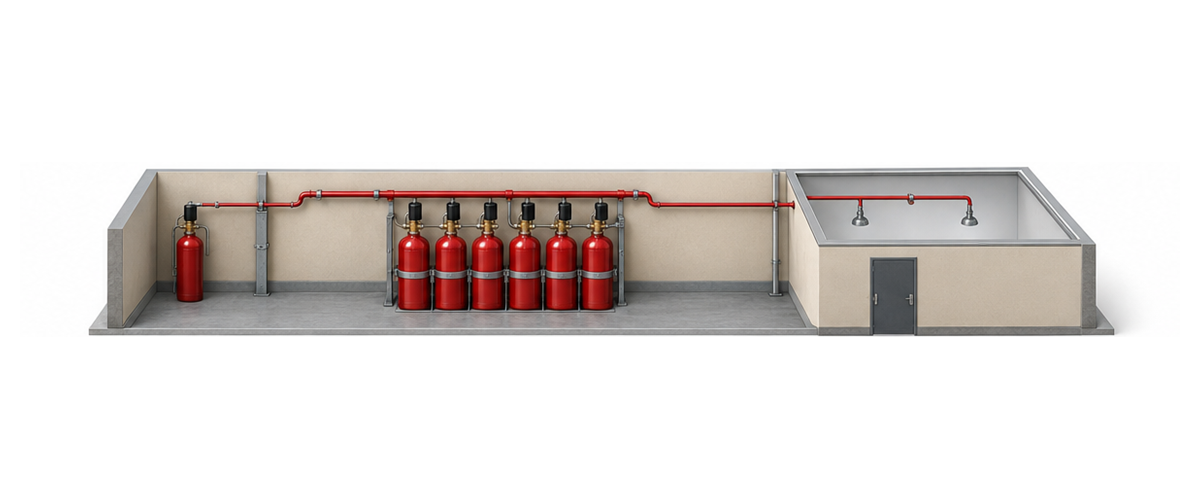

どの容器と防護区画を確認対象にするのか

確認対象は、傾いた装置が付いた貯蔵容器１本だけではありません。

全域放出方式の二酸化炭素消火設備では、起動用ガス容器から操作管を通じて容器弁開放装置や選択弁などを動かします。地震の揺れは、接続部や固定部へ同時に影響している可能性があります。

同じ系統の貯蔵容器と容器弁開放装置
起動用ガス容器と電磁開放器
操作管の継手、支持部、変形や亀裂
選択弁、閉止弁、制御盤の表示
対応する防護区画と隣接区画の立入状況

消防法第１７条は、関係者に消防用設備等の設置・維持を求めています。損傷の範囲が分からない間は、設備の有効性を未確認のまま扱わないことが重要です。

１本だけ見れば、
ええわけやないんですね。

作動のつながりで、
防護区画まで追いかけます。

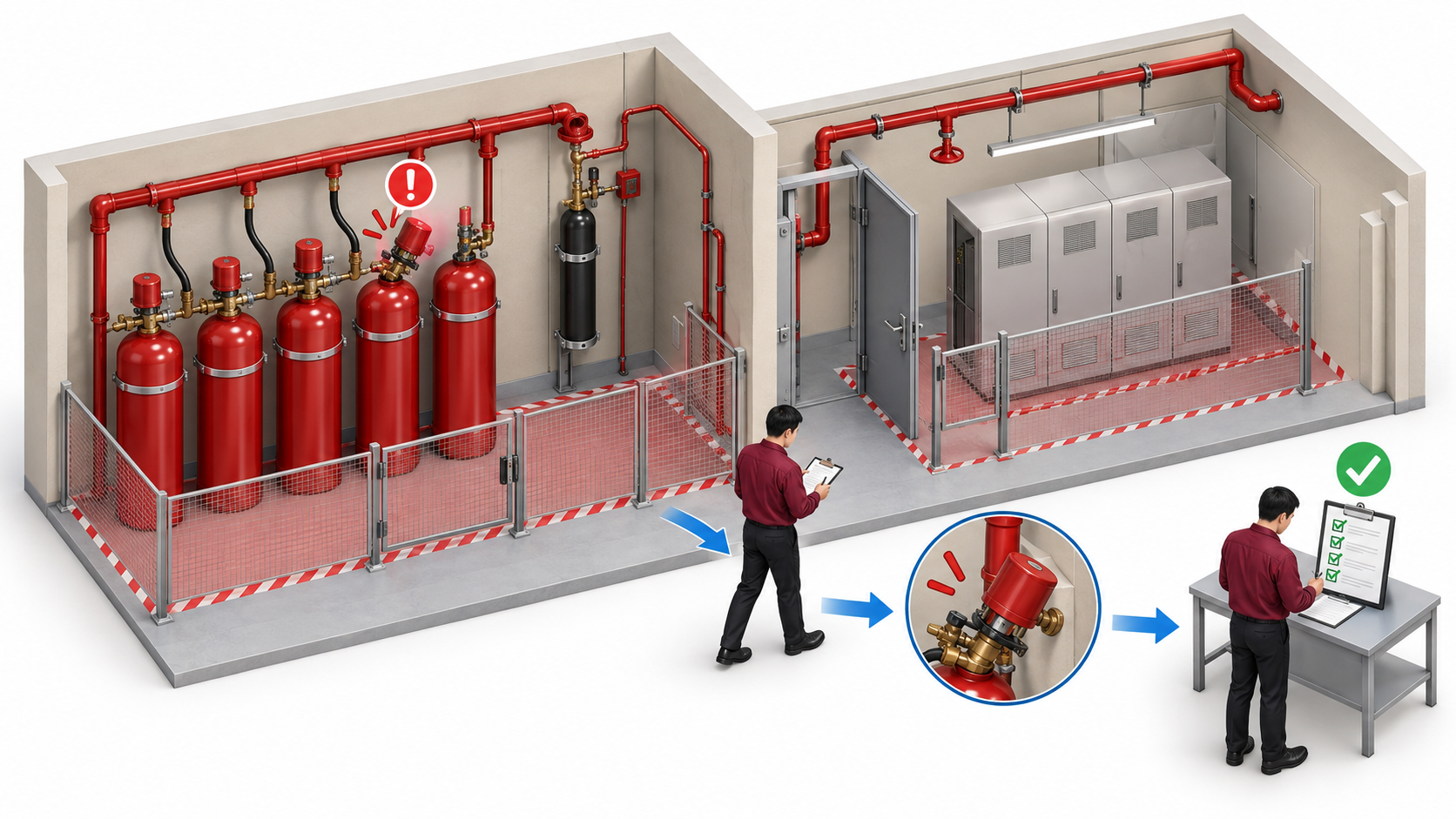

発見から立入管理と専門点検までどう進めるのか

異常を見つけた人がその場で復旧まで行う必要はありません。発見時の役割は、危険を増やさず、判断に必要な情報を専門家へ渡すことです。

装置や配管に触れず、その場から離れる
容器室と対応する防護区画への立入を管理する
放出表示、警報、異音、臭気などを安全な位置から確認する
発見時刻、場所、傾き、周辺の損傷を記録する
防火管理者と設備管理責任者へ連絡する
資格・知識のある専門業者へ点検を依頼する
代替措置と使用再開の承認者を決める

工事や点検で防護区画へ入る必要がある場合は、消防庁の安全対策に従い、閉止弁や自動・手動切替などを所定の手順で管理します。これは訓練を受けた担当者や専門業者が実施する作業です。

発見者は、
触らず連絡まででええんですね。

それで十分です。
安全な引継ぎが最優先です。

開放装置だけ締め直すと何を見落とすのか

外れかけた部品だけを元へ戻しても復旧にはなりません。見た目は整っても作動の確実性までは確認できません。

地震では、操作管の継手が緩む、支持金具がずれる、電磁開放器や起動用ガス容器が変形するなど、複数の異常が同時に起こる可能性があります。また、原因を記録せずに締め直すと、専門点検で異常の経緯を追いにくくなります。

固定部だけ直し、作動試験をしていない
操作管の亀裂や接続不良を見落としている
同じ系統の別容器を確認していない
防護区画の人員管理と代替措置が決まっていない
誰が再使用を承認したか記録が残っていない

復旧とは、部品の姿勢を戻すことではなく、設備が設計どおり安全に作動することを確認することです。

見た目が戻っても、
復旧とは言えへんのですね。

はい。
系統確認と記録までが復旧です。

明日から誤放出を防ぐ確認手順をどう整えるのか

BCPでは、地震後の巡回項目に「消火設備を見る」とだけ書かず、異常を見つけた後の行動まで決めます。

二酸化炭素消火設備の容器室と防護区画を図面で対応させる
巡回者が触れてはいけない部位を写真で示す
異常時に立入を止める範囲を決める
防火管理者、設備担当、専門業者の連絡順を決める
設備停止中の火気管理や監視など代替措置を決める
点検結果、試験結果、部品交換を記録する
再使用を承認する責任者と判断条件を決める

消防法第１７条の３の３に基づく定期点検の記録だけでなく、災害直後の臨時確認も同じ設備台帳へ残すと、判断の連続性が保てます。

「誰が見つけ、誰が止め、誰が点検し、誰が再開を決めるか」まで決めておくと、現場の善意による不用意な操作を防げます。

連絡先だけやなく、
再開条件まで決めるんですね。

そこまで決めると、
BCPが現場で動きます。

よくある質問

Q警報も放出もなければ、そのまま運用できますか？

A運用を継続できるとは限りません。立入管理と作動系統の専門点検を行ってから判断します。

Q外れかけた装置をテープで固定してもよいですか？

A固定しないでください。作動を妨げたり状態を変えたりするおそれがあるため、触れずに専門業者へ引き継ぎます。

Q容器室だけ立入禁止にすればよいですか？

A対応する防護区画も確認します。誤放出時に人が残らない範囲を系統図で特定します。

Q復旧後は何を記録すればよいですか？

A発見状況、点検範囲、修理内容、試験結果、代替措置、再使用の承認者と日時を残します。

まとめ

✔外れかけた装置を手で戻しません

✔容器室と防護区画の立入を先に管理します

✔起動用ガス容器から防護区画まで系統で確認します

✔操作管の継手・支持部・亀裂・変形を確認します

✔専門業者の点検と作動確認を受けます

✔設備停止中の代替措置を決めます

✔再使用の承認者と記録を残します

容器弁開放装置の異常は、小さな傾きに見えても、二酸化炭素消火設備の作動と人命安全に関わります。

触らない、近づけない、作動系統で点検するという順序をBCPへ組み込み、現場で迷わないようにしてください。

参考・出典

※本記事は公表されている法令および公的資料に基づく一般的な解説です。容器弁開放装置が外れかけている場合は自己判断で操作せず消防用設備の専門業者へ相談してください。個別の停止、代替措置、点検、復旧、業務再開は、設備方式と現場状況に応じて所轄消防署や専門家へご確認ください。
