キュービクル式リチウムイオン蓄電池設備はなぜ布で覆うだけで大量貯蔵できるのか｜輸送時の耐火性試験と開口部の覆い方を解説

キュービクル式のリチウムイオン蓄電池設備を、製造工場から設置場所へ輸送する際にまとめて保管したくても、危険物の規制に関する政令の基準どおりでは指定数量を超えてしまう場面があります。
令和４年、消防庁は鋼板製の筐体を耐火性のある布で覆うという新しい貯蔵方法を通知で示しました。
専用の危険物貯蔵所がない現場でも、条件を満たせば一時的な大量貯蔵ができるようになっています。
この記事ではどんなキュービクルが対象になり、布でどう覆えばよいのかを解説します。

うちの施設、蓄電池設備をまとめて運ぶ機会があるんですが、保管場所ってどうすればいいんでしょうか。

令和４年に消防庁が、キュービクル式の蓄電池を耐火性の布で覆う運用を通知で示しています。

布で覆うだけで、本当に大丈夫なんですか。

鋼板の厚さや布の耐火性など、いくつか条件があります。
順番に確認していきましょう。

この記事の結論

対象は厚さ1.6mm以上の鋼板で造られたキュービクル式蓄電池設備です。
開口部を耐火性を有する布で覆えば、個別の貯蔵場所として扱えます。
布の耐火性は遮炎性能試験で確認する必要があります。
複数台まとめて置いても指定数量の倍数を合算しなくてよい取扱いになります。
平成23年の運用（消防危第303号）の取扱いをそのまま適用できます。

▼

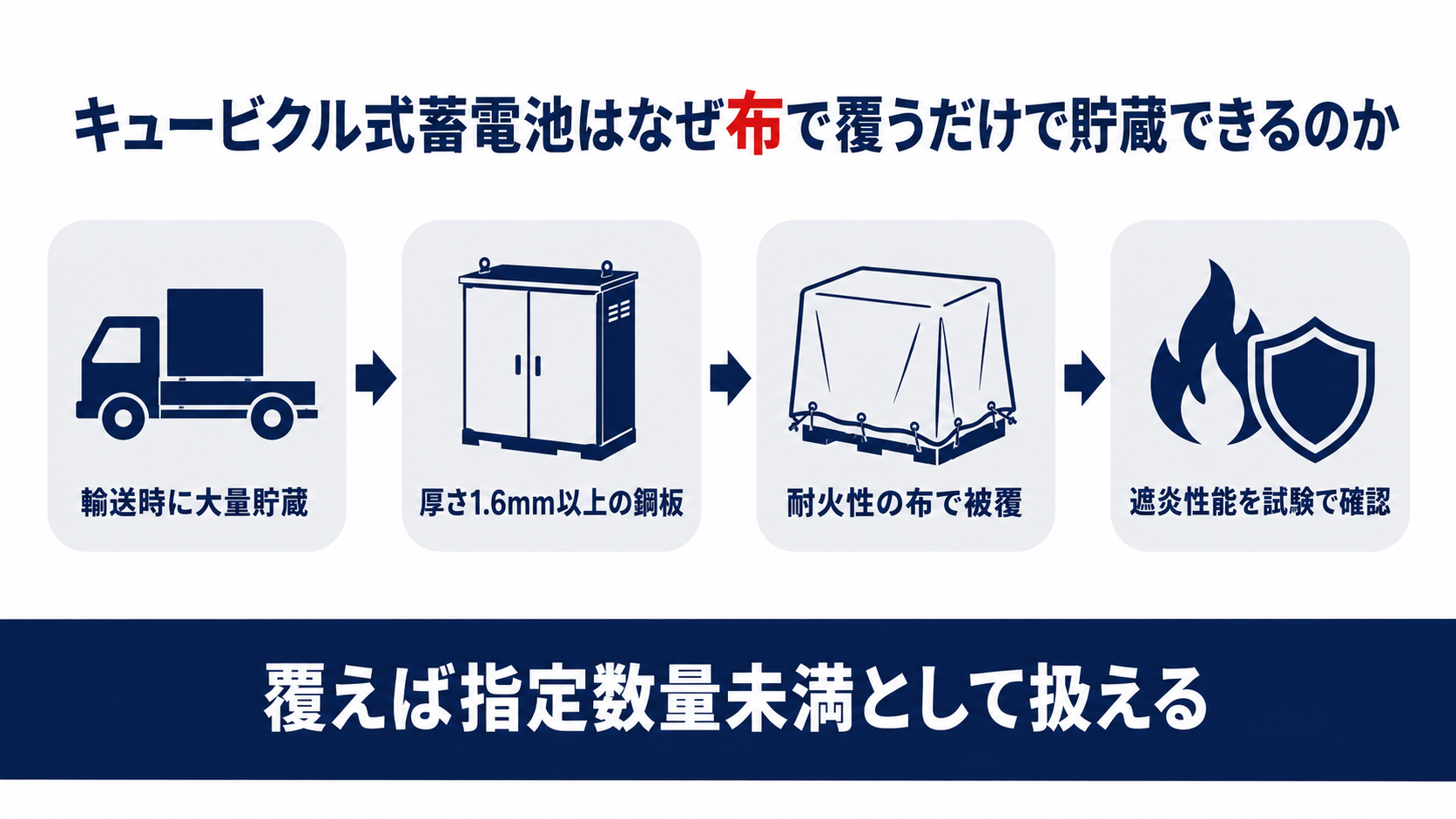

キュービクル式リチウムイオン蓄電池設備を輸送時に耐火性の布で覆えば大量貯蔵できる仕組みを示した図解

キュービクル式蓄電池はなぜ布で覆うだけで大量貯蔵できるようになったのか

風力発電などの再生可能エネルギーの蓄電や、非常用電源として使われるキュービクル式のリチウムイオン蓄電池設備が増えています。

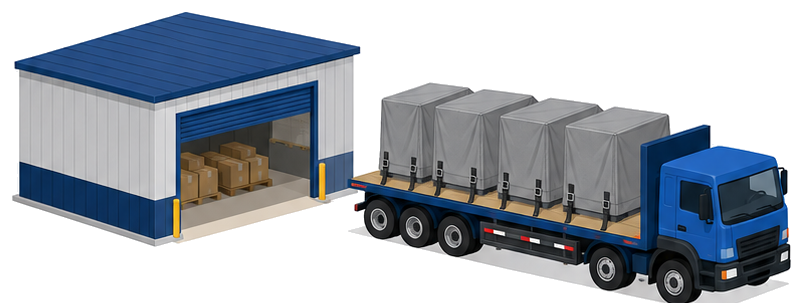

その一方で、製造工場から設置場所へ輸送する際にまとめて置く必要があり、扱いに迷う現場が出てきました。

問　キュービクル式リチウムイオン蓄電池設備を製造工場から設置場所へ輸送する際、大量に貯蔵する必要が生じた場合、危険物の規制に関する政令上の基準の特例による取扱いは認められるか。
答　厚さ1.6mm以上の鋼板で造られたキュービクルで、その開口部を耐火性を有する布により覆ったものについては、「リチウムイオン蓄電池の貯蔵及び取扱いに係る運用について」（平成23年12月27日付け消防危第303号）第２の３に掲げる取扱いができる。

輸送時のまとまった保管は、専用の危険物貯蔵所を新設しなくても対応できます。
消防庁は「危険物施設におけるスマート保安等に係る調査検討会」で安全対策を検討し、令和４年４月27日付け消防危第96号でこの運用を通知しました。
背景にあるのは、キュービクル式蓄電池設備の利用が広がる一方で、輸送時に指定数量を超える量をどう扱うかという現場の悩みです。
布で覆うという比較的手軽な方法で対応できる点が、この通知の実務上のメリットになります。
まずは自分の施設が輸送のどの段階でこの運用を使う場面があるか、確認しておきましょう。

新しく専用の建物を建てなくてもいいんですね。

ええ、布で覆うだけで対応できる分、輸送計画も立てやすくなります。

どんなキュービクル式蓄電池が布で覆う運用の対象になるのか

対象になるかどうかは、まず箱そのものの造りで決まります。
すべてのキュービクルが対象になるわけではありません。

問　布で覆う運用の対象になるキュービクルには、どのような条件があるか。

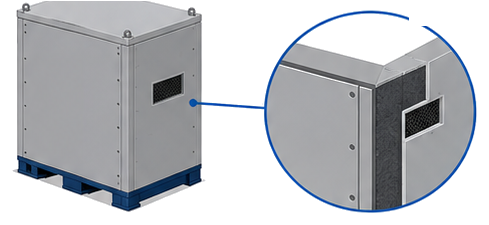

答　厚さ1.6mm以上の鋼板で造られたキュービクルであることが条件である。

キュービクルとは、鋼板で造られた外箱にリチウムイオン蓄電池設備が収納されている方式を指します。
通知が対象にするのは、風力発電等の再生エネルギーから得た電力の蓄電や非常用電源として利用が進む、この鋼板製の外箱タイプです。
厚さの基準を満たさない筐体や、鋼板以外の素材で造られた箱は、この運用の対象にはなりません。
自分の施設にある蓄電池設備がキュービクル式かどうか、まずメーカーの仕様書で鋼板の厚さを確認しておくとよいでしょう。
厚さの条件を満たしていなければ、この運用は使えません。

うちの蓄電池がキュービクル式かどうか、どこを見ればわかりますか。

メーカーの仕様書に外箱の材質と板厚が書いてあるはずです。
まずそこを確認しましょう。

耐火性の布で覆う運用は具体的に何を求めているのか

布の覆い方には、大きく分けて２つの方法があります。
どちらを選ぶかで、注意すべき点も変わってきます。

問　耐火性を有する布でキュービクルを覆う方法には、どのようなものがあるか。

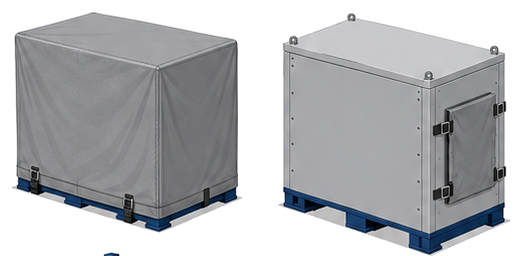

答　キュービクルの全体を耐火性を有する布で袋状にして覆い被せる方法と、キュービクルの開口部だけを布で巻く又は覆う方法がある。

全体を袋状に覆う場合は、内部に火炎が進入しないよう開口部を十分に覆う必要があります。
開口部だけを覆う場合は、通常の保管時に想定される重力や外力で開口部が露出しないよう、耐火性を有するフックやボルト、ワイヤー等で布を固定します。
このとき、布を固定するネジ用の貫通箇所から火炎が内部に進入しないよう、あわせて措置を講じることも求められます。
条件を満たした措置を講じたキュービクルを複数台まとめて置く場合でも、それぞれを指定数量未満の危険物を貯蔵する場所として扱うことができ、機器ごとの離隔距離も不要になります。
どちらの覆い方を選ぶかは、設置場所のスペースや輸送の頻度に応じて判断するとよいでしょう。

複数台まとめて置いても、それぞれ離れた場所に置いたのと同じ扱いになるんですね。

そのとおりです。
ただし布の固定がしっかりできていることが前提になります。

実務で見落としやすいのはどこか

布であれば何でもよいわけではありません。
耐火性の確認方法まで押さえておく必要があります。

問　布の耐火性はどのように確認すればよいか。
答　国土交通大臣が認定する特定防火設備と同等の遮炎性能試験によるほか、簡易的な燃焼器具等で当該試験と同等以上の加熱条件により行う試験方法によって確認できる。

耐火性の確認を怠ると、いざというときに布が延焼を防げません。

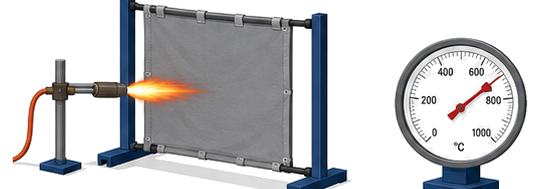

簡易的な燃焼器具等での試験は、ガスバーナーやガストーチなど局所に集中しない燃焼器具を使い、１時間が経過するまでの間、加熱温度945度以上で試験します。
非加熱側へ火炎が噴出しないこと、試験後に火炎が通る亀裂等の損傷や隙間を生じないことが判定基準になります。
使用する布は、裂けやほつれ等の損傷がないことをそのつど確認するとともに、耐火性を有することが確認できる書類を提示できるようにしておく必要があります。
書類を確認せずに古い布を使い回してしまうと、いざというときに耐火性が発揮できないおそれがあります。

布の耐火性って、見た目だけでは判断できないですよね。

おっしゃるとおりです。
だからこそ、確認できる書類を必ず備えておく必要があります。

明日からなにを確認すればよいか

最後に、現場で確認しておきたいポイントを整理します。
輸送の前後どちらでも見ておきたい項目です。

問　布を固定する際、留意すべき点は何か。
答　布の縫合を行う場合は耐火性を有する糸及び金具により行うとともに、縫合部分には火炎の進入がないよう措置を講じる必要がある。

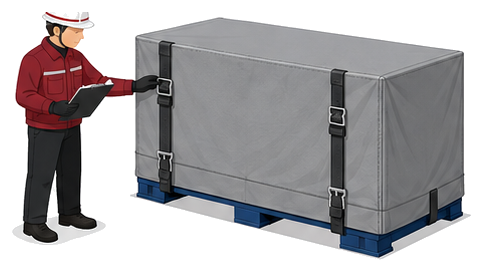

輸送前には、布の状態と固定金具の緩みを必ず点検しましょう。
具体的には、布に裂けやほつれがないか、フックやボルト、ワイヤーが緩んでいないかを目視で確認します。
布を固定するネジ用の貫通箇所についても、火炎が通り抜ける隙間ができていないかをあわせて見ておきます。
輸送計画を立てる段階で、耐火性を確認できる書類が手元にそろっているかも確認しておくと安心です。
既設の設備にこの運用をそのまま当てはめてよいか迷う場合は、所轄消防署に事前に相談しておきましょう。

輸送のたびに毎回、布と金具を見直したほうがよさそうですね。

そのとおりです。
輸送のたびに確認する習慣をつけておくと安心です。
