煙突はなぜ高さと材質で構造基準が変わるのか｜建築基準法施行令第139条が定める倒壊防止の基準を解説

屋上や工場の敷地に立つ煙突は、建物の一部のように見えても建築基準法上は別の存在として扱われます。
高さ６メートルを超える煙突は「工作物」に指定され、建築物とは異なる技術的基準を満たさなければなりません。
材質や高さによって求められる構造は大きく変わり、支線の端部の防食を怠ると倒壊事故につながるおそれもあります。
この記事では建築基準法施行令第139条が定める煙突の構造基準を、高さと材質の切り口で整理します。

うちの工場には古い煙突があるんですけど、これも建築基準法の対象になるんですか。
高さもけっこうあるので気になっています。

高さ６メートルを超える煙突は工作物として指定され、独自の構造基準があります。
まずは対象になる範囲から確認しましょう。

煙突の基準なんて考えたこともなかったです。
どんな内容なのか教えてください。

建築基準法施行令第139条に、高さと材質ごとの基準がまとめられています。
順番に見ていきましょう。

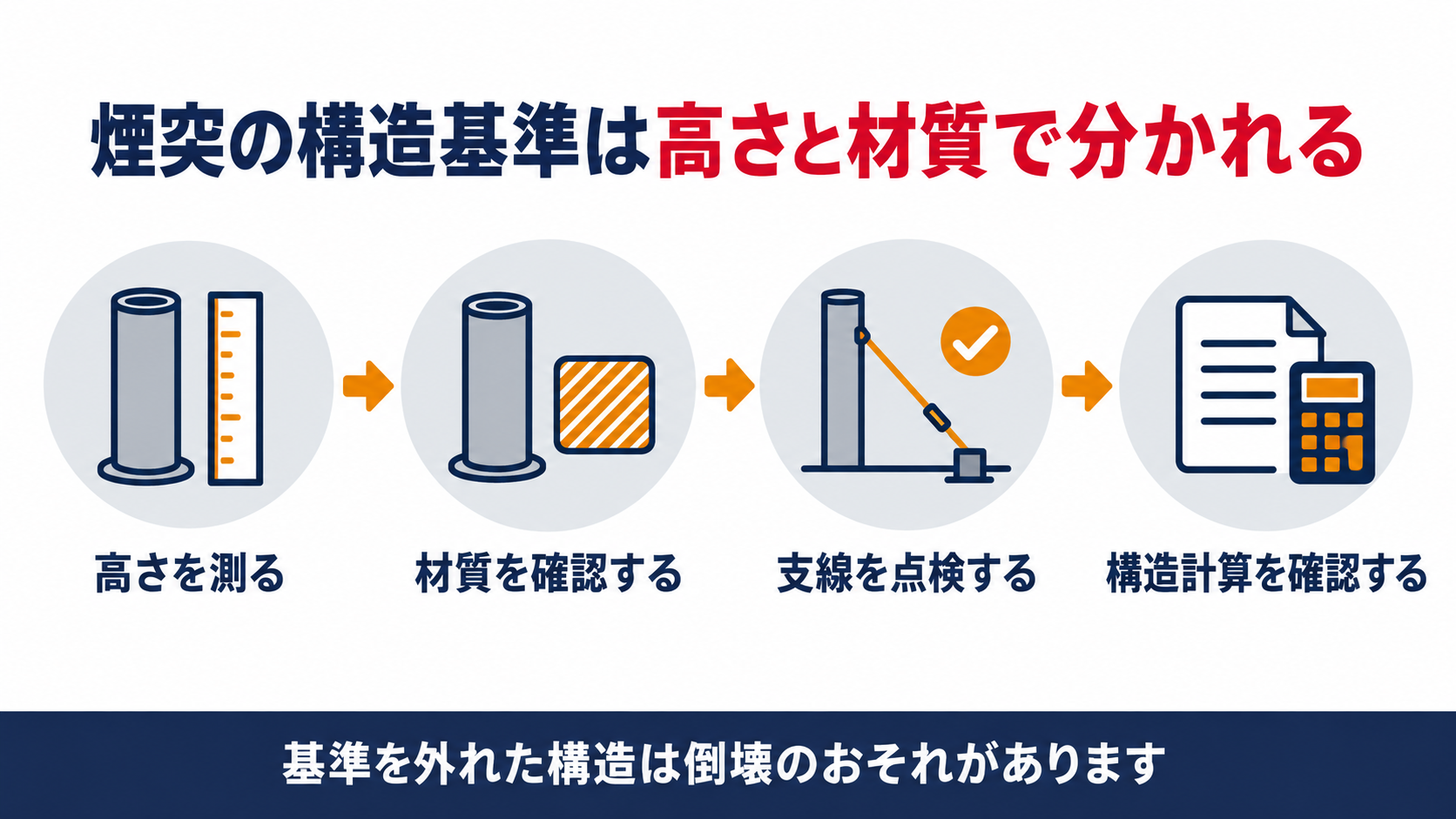

この記事の結論

高さが６メートルを超える煙突は、建築基準法施行令第138条により建築物とは別の工作物に指定されます。
高さ16メートルを超える煙突は、鉄筋コンクリート造・鉄骨鉄筋コンクリート造・鋼造のいずれかで支線を要しない構造にしなければなりません。
陶管やコンクリート管でできた煙突は、高さ10メートルを境に支枠の強度が変わります。
煙突の支線の端部は、腐食しにくい構造か、有効なさび止め・防腐の措置を講じたくいに緊結しなければなりません。
高さ60メートルを超える煙突は国土交通大臣の認定を受けた構造計算が必須になります。

▼

煙突はなぜ建築物とは別に構造基準が決まっているのか

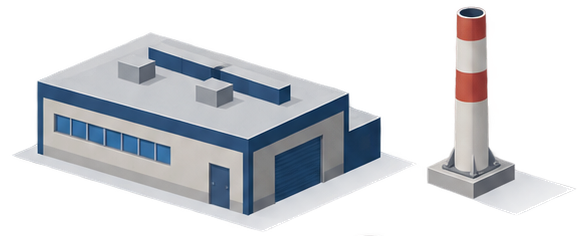

煙突は建物の外壁や屋根とつながっているように見えても、建築基準法上は建築物本体とは別の「工作物」として扱われます。
建築物には法第20条の構造耐力に関する規定が直接適用されますが、煙突のような工作物には別のルートで基準が及びます。

建築基準法施行令第百三十九条（抜粋）　第百三十八条第一項に規定する工作物のうち同項第一号に掲げる煙突（以下この条において単に「煙突」という。）に関する法第八十八条第一項において読み替えて準用する法第二十条第一項の政令で定める技術的基準は、次のとおりとする。

煙突の構造基準は、法第88条第１項が法第20条を読み替えて準用する形で定められています。
つまり煙突は建築物そのものではなく、建築物に準じる工作物として構造耐力の基準を受け止める仕組みです。
この準用のしくみがあるため、煙突固有の高さ・材質に応じた基準が施行令第139条にまとめて置かれています。
まずはどの煙突が対象になるのかを次に確認します。

煙突って建物の一部だと思っていました。
別扱いになるのは意外です。

法律上は工作物という区分になります。
次は対象の範囲を見てみましょう。

どんな煙突が構造基準の対象になるのか

すべての煙突が施行令第139条の対象になるわけではありません。
まず施行令第138条が、対象になる煙突の範囲を指定しています。

建築基準法施行令第百三十八条第一項第一号　高さが六メートルを超える煙突（支枠及び支線がある場合においては、これらを含み、ストーブの煙突を除く。）

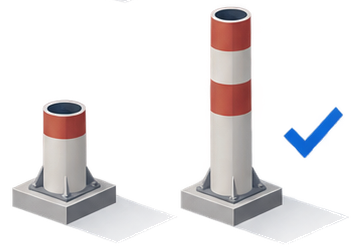

高さが６メートルを超える煙突が、法第88条による指定を受けて構造基準の対象になります。
支枠や支線が付いている場合は、それらも一体の煙突として含めて判定します。
家庭用のストーブの煙突は、高さにかかわらずこの指定から除かれています。
対象になったら、次は高さと材質ごとの中身を確認していきます。

うちの煙突は高さを測ったことがなかったです。
まず何をすればいいですか。

まずは高さが６メートルを超えるかどうかです。
超えていれば次の基準を確認しましょう。

高さと材質で基準はどう変わるのか

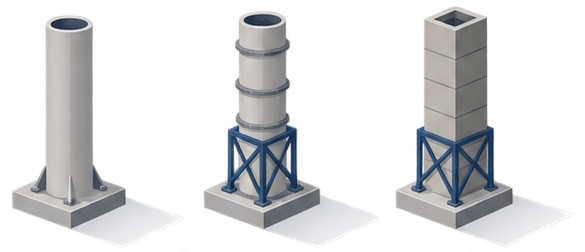

対象になった煙突は、高さと材質の組み合わせによって求められる構造が変わります。
施行令第139条第１項第一号の基準を確認します。

建築基準法施行令第百三十九条第一項第一号（抜粋）　イ　高さが十六メートルを超える煙突は、鉄筋コンクリート造、鉄骨鉄筋コンクリート造又は鋼造とし、支線を要しない構造とすること。ロ　鉄筋コンクリート造の煙突は、鉄筋に対するコンクリートのかぶり厚さを五センチメートル以上とすること。ハ　陶管、コンクリート管その他これらに類する管で造られた煙突は、次に定めるところによること。（１）管と管とをセメントモルタルで接合すること。（２）高さが十メートル以下のものにあつては、その煙突を支えることができる支枠又は支枠及び支線を設けて、これに緊結すること。（３）高さが十メートルを超えるものにあつては、その煙突を支えることができる鋼製の支枠を設けて、これに緊結すること。ニ　組積造又は無筋コンクリート造の煙突は、その崩落を防ぐことができる鋼材の支枠を設けること。

高さ16メートルを超える煙突は、鉄筋コンクリート造・鉄骨鉄筋コンクリート造・鋼造のいずれかで支線を要しない構造にしなければなりません。
鉄筋コンクリート造の場合は、鉄筋を覆うコンクリートの厚さを５センチメートル以上確保します。
陶管やコンクリート管でできた煙突は高さ10メートルを境に支枠の強度が変わり、10メートルを超えると鋼製の支枠が必須になります。
れんがなどの組積造や無筋コンクリート造の煙突は、崩落を防ぐ鋼材の支枠を設けなければなりません。

材質によって全然違う基準になるんですね。
うちの煙突はどれに当てはまるか確認します。

まずは材質と高さの組み合わせを確認してください。
次は支線の端部の注意点です。

支線の防食や高さ60メートルを超える煙突はどう扱われるのか

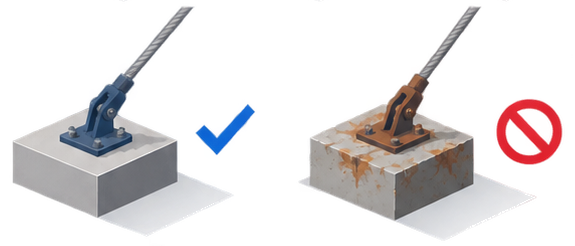

基準を満たしていても、見落としやすいのが支線の端部の防食です。
条文を確認します。

建築基準法施行令第百三十九条第一項第一号ホ　煙突の支線の端部にあつては、鉄筋コンクリート造のくいその他腐食するおそれのない建築物若しくは工作物又は有効なさび止め若しくは防腐の措置を講じたくいに緊結すること。

支線の端部は、腐食のおそれがない構造か、有効なさび止め・防腐の措置を講じたくいに緊結しなければなりません。
支線の固定部分が腐食すると、煙突全体を支える強度が失われ倒壊のおそれにつながります。
さらに高さ60メートルを超える煙突は、荷重や外力による変形を把握した構造計算で安全性が確かめられ、国土交通大臣の認定を受けたものでなければなりません。
60メートル以下の煙突も、国土交通大臣が定める基準に従った構造計算で安全性を確かめる必要があります。

支線の付け根なんて、普段はあまり見ていませんでした。
点検のときに確認します。

錆びていないか、防食の措置があるかを見てください。
最後に確認の手順をまとめます。
