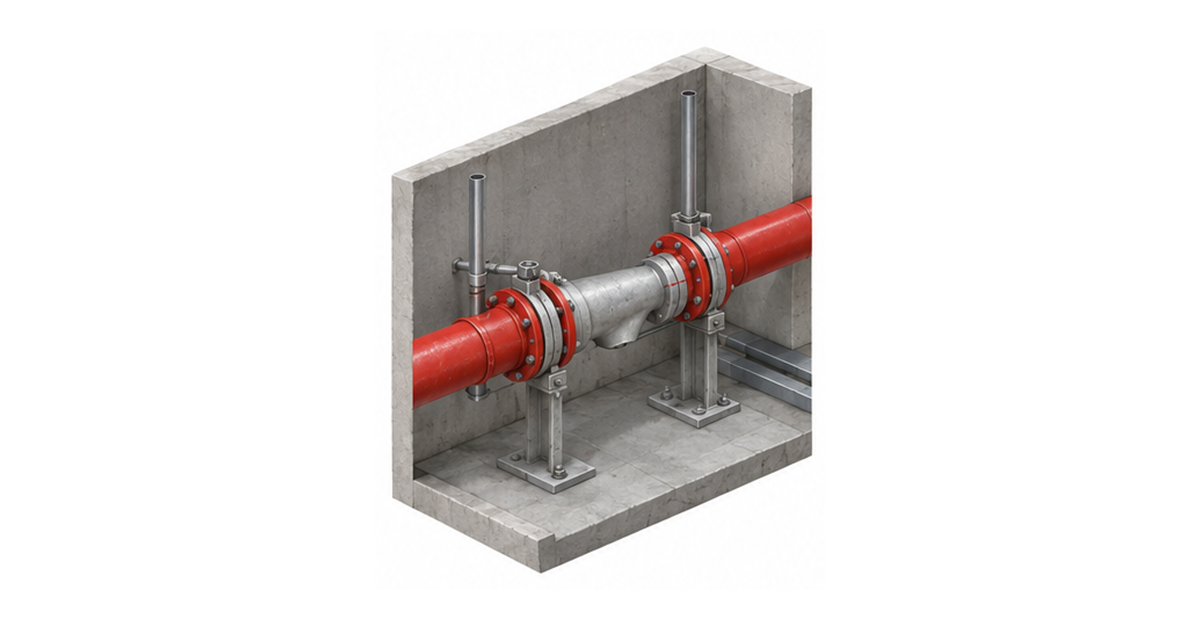

地震後、駐車場の泡消火設備を見回ると、配管途中の混合装置が支持金具からずれていました。
漏れが見えなくても、そのまま駐車場を再開してよいのでしょうか。
混合装置は、消火用水へ泡消火薬剤を所定の割合で混ぜる重要な部分です。
外形のずれを見つけたら再開せず混合率まで確認します。
混合装置の支持部が、
ずれています。
駐車場を再開しないでください。
混合率の確認が先です。
漏れが見えなくても、
使えませんか。
外形だけでなく、
混合機能まで確認します。
- 混合装置にずれや損傷があれば駐車場を再開しない
- 混合装置と配管支持部の周囲を立入管理する
- 外形だけでなく薬剤槽と送液配管を一つの系統で確認する
- 修理後は混合率と放射状態の確認まで行う
- 代替措置と再開承認者をBCPへ決める
▼
地震後に泡消火設備の混合装置がずれていたら駐車場を再開してよいのか
混合装置にずれや損傷があれば駐車場を再開しません。
消防庁の点検基準では、混合装置の外形について変形、損傷、漏水、漏液がないことを確認し、調整機構がある場合は設定状態が設置時と同じであることを確認します。
混合装置が正常でなければ、水だけが流れたり薬剤濃度が設計値から外れたりするおそれがあります。見た目に漏れがないことだけで消火性能を判断できません。
地震後に本体、フランジ、薬剤配管、圧力計、支持部のいずれかがずれている場合は、施設担当者が位置や設定を戻しません。現状を保って専門点検へつなぎます。
薬剤を混ぜる装置が、
ずれているんですね。
はい。
触らず機能を調べます。
どの設備と配管系統を確認対象にするのか

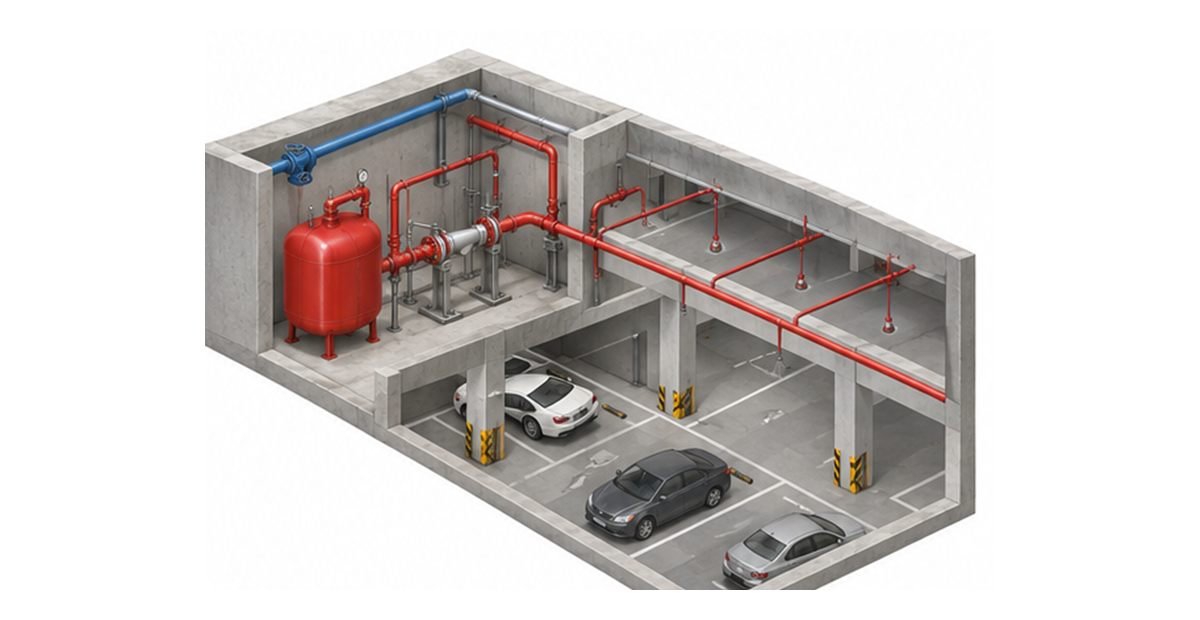

混合装置だけでなく水源から放射区域までを設備図で確認します。
混合装置は、駐車場などの泡消火設備で、消火用水へ泡消火薬剤を所定の割合で混合するために設けられます。
- 泡消火薬剤貯蔵槽と薬剤量
- 混合装置の本体、フランジ、支持金具
- 調整機構の設定状態と封印
- 送水配管、送液配管、バルブ類
- 対応する放射区域とフォームヘッド
設備図と点検票を突き合わせ、混合方式と設計上の混合率を確認します。装置と放射区域の対応が分からない状態で再開しないでください。
同じ駐車場に複数の混合系統がある場合は、共用する水源や薬剤槽も確認します。外形がずれた一台だけの問題と決めつけないことが大切です。
混合装置だけ見ても、
足りへんのですね。
水源から放射区域まで、
一つの系統で見ます。

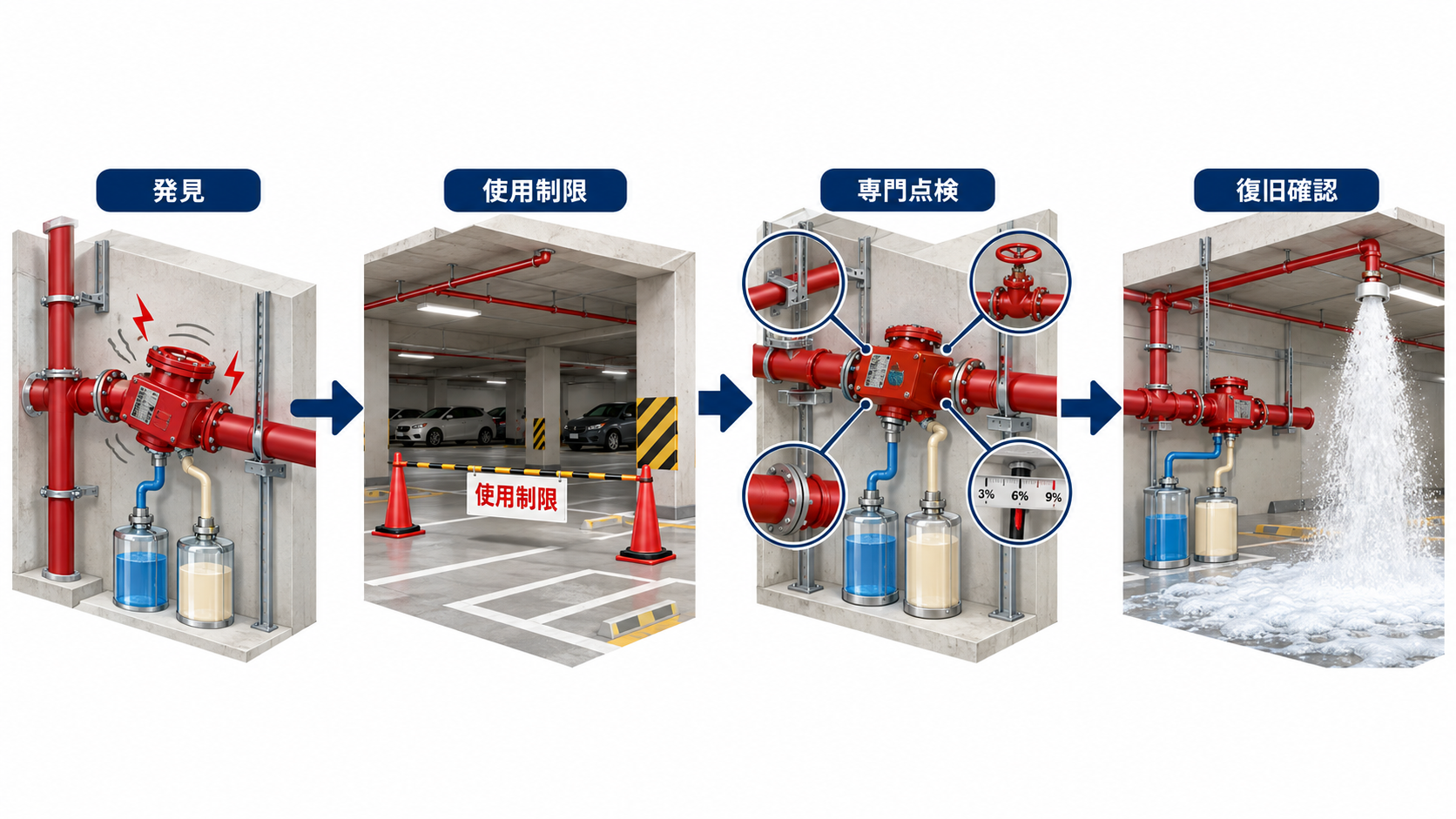

発見から機能確認と代替措置までどう進めるのか

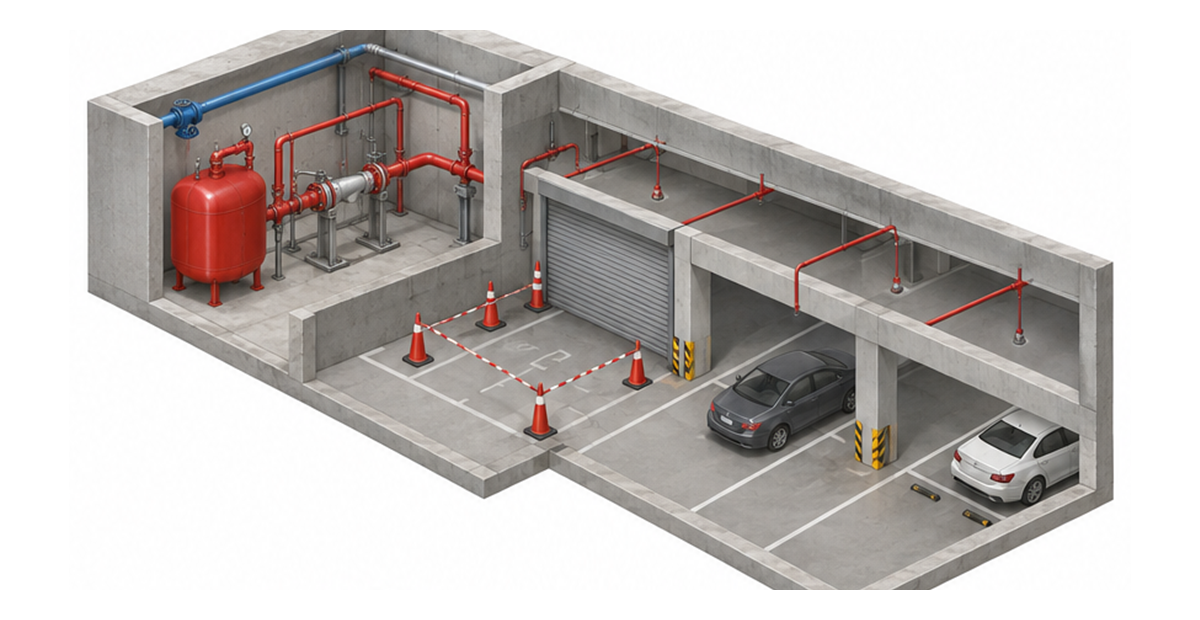

発見者が混合装置や調整機構へ触れる必要はありません。まず装置周囲と影響する駐車区画への立入りを管理し、ずれや損傷の状態を安全な場所から確認します。
- 火災や泡放射が発生していないかを確認する
- 混合装置のずれ、損傷、漏水、漏液を確認する
- 装置周囲と影響する駐車区画を使用制限する
- 調整機構やバルブへ触れず状態を記録する
- 防火管理者、設備責任者、専門業者へ連絡する
- 影響する放射区域の代替措置を決める
- 所轄消防署への連絡が必要か確認する

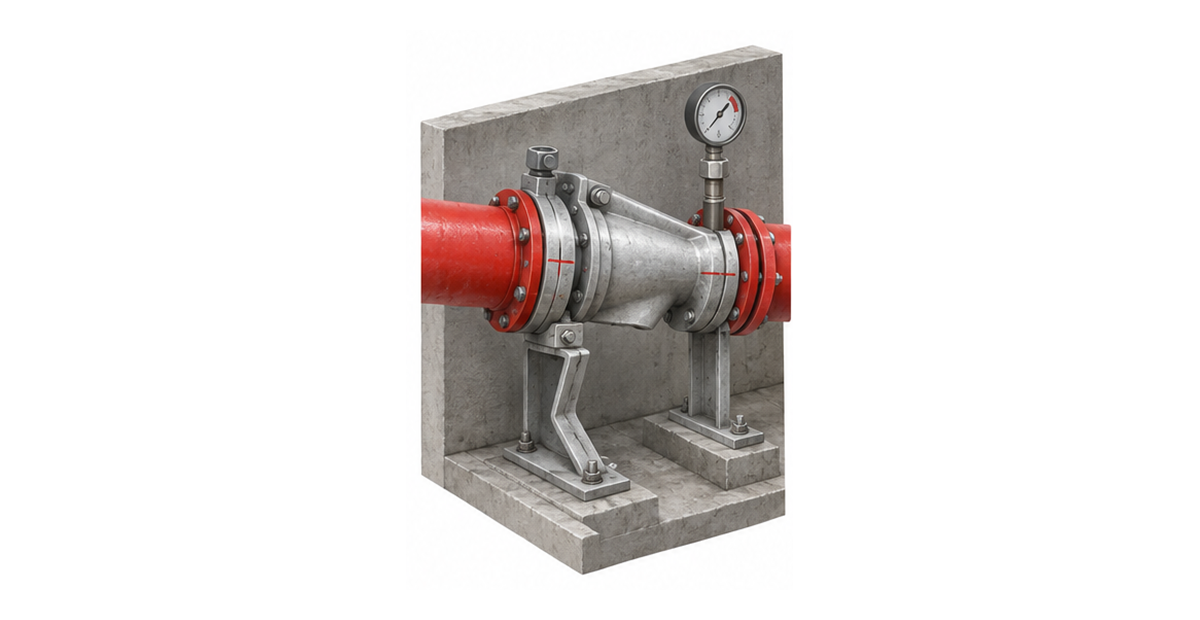

専門担当者は、混合装置の外形、支持部、フランジ、調整機構、薬剤槽、送液配管まで確認します。漏水や漏液がある場合は、立入管理と流出防止も同時に扱います。
点検中は、火気制限、巡回、駐車区画の使用制限などを検討します。消防用設備の代替措置は、所轄消防署と専門業者へ相談し、施設だけで決め切らないことが重要です。
装置には触らず、
区画まで伝えます。
それで十分です。
安全な引継ぎを優先します。
漏れがなければ異常ではないと思いやすいのはなぜか
漏れがなくても混合装置が正常とは判断できません。
本体がわずかに傾いただけでも、支持部、フランジ、送液配管、調整機構へ力が加わっている可能性があります。
泡消火設備の点検基準では、混合装置の外形と調整機構に加え、総合点検で放射圧力、発泡倍率、混合率などが設計図書の範囲内であることを確認します。地震後は、配管支持部のずれと設定状態の両方が確認対象です。
- 漏水や漏液がなくても支持部がずれている
- フランジや薬剤配管へ応力が残っている
- 調整機構の設定が設置時と変わっている
- 水は流れても薬剤の混合率が外れる可能性がある
- 修理後の混合率と放射状態を確認していない

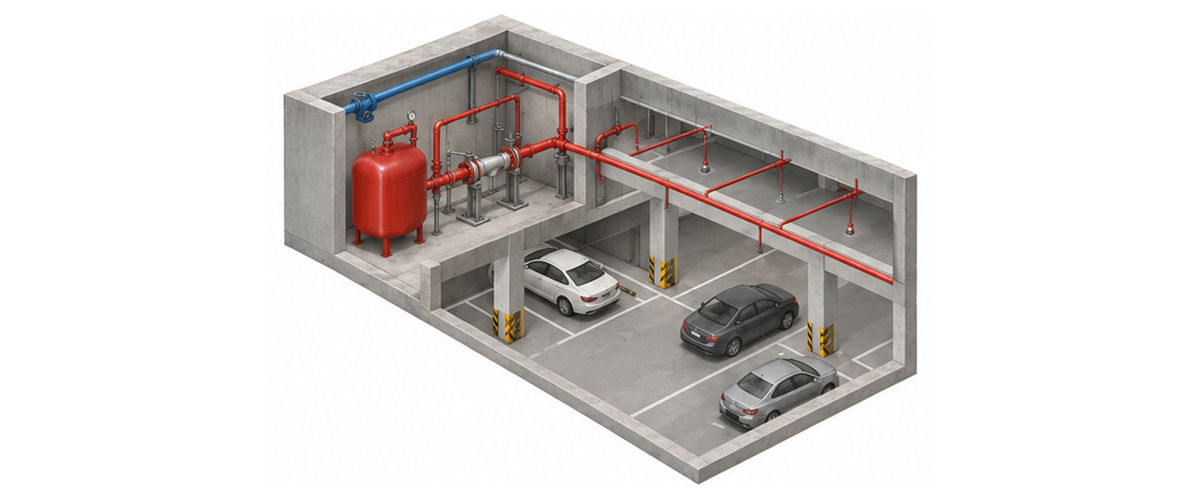

復旧判断には、原因の特定、必要な修理、支持状態、調整機構、混合率、発泡倍率、放射区域の確認が必要です。漏れのない見た目だけで再使用を決めないでください。
漏れがなくても、
見逃せへんのですね。
はい。
混合率の確認までが復旧です。
明日から混合装置の復旧手順をどう確認するのか
混合装置の位置と再開保留条件を一枚へまとめます。
平常時に混合装置、薬剤槽、配管系統、放射区域、担当者を確認しておくと、災害直後の判断で迷いません。
- 泡消火設備の系統図と放射区域図を用意する
- 混合装置、薬剤槽、送液配管の位置を確認する
- ずれ、損傷、漏水、漏液を再開保留条件に定める
- 立入管理と駐車区画の使用制限を決める
- 防火管理者、設備責任者、専門業者の連絡順を決める
- 代替措置と所轄消防署への相談手順を決める
- 修理、混合率確認、再開承認の結果を設備台帳へ残す
消防法第１７条の３の３に基づく定期点検に加え、災害直後の確認を同じ台帳へ残すと、発見から混合機能の復旧までの経過を追えます。
誰が使用を制限し、誰が代替措置を決め、誰が点検し、誰が再開を承認するかまでBCPへ書き込みます。内閣府の事業継続ガイドラインが示す教育、訓練、点検、改善にもつなげてください。
混合系統まで、
先に見るんですね。
平常時の系統図が、
再開判断の材料になります。
よくある質問
まとめ
混合装置は、消火用水へ泡消火薬剤を所定の割合で混ぜる重要な設備です。外形を戻すだけでは、設計どおりに混合して放射できる状態へ戻ったとはいえません。
再開を保留する、影響区画を管理する、混合系統を点検するという順序をBCPへ組み込み、災害後も現場が迷わないようにしてください。
ずれを見つけたら再開せず、
専門点検へつなぎます！
使用制限と復旧条件まで決めましょう。
