不活性ガス消火設備はなぜ放出後にガスを排出しなければならないのか｜排出のための措置と非常電源１時間を解説

サーバー室や電気室に不活性ガス消火設備を設置している建物は少なくありません。
消火剤が放射されたあと、部屋の中には二酸化炭素などのガスが充満したままになります。
このガスをどうやって外へ逃がすのか、意外と知られていません。
放出後の排出のための措置は、消防法施行規則で明確に義務づけられています。

不活性ガス消火設備が作動すると、部屋の中にガスがたまると聞きました。
誤って入ってしまったら危険なんでしょうか。

そのとおりです。
放出後の排出のための措置が消防法施行規則で義務づけられています。

排出は換気扇を回すだけのイメージでしたが、電源にも決まりがあるんですか。

はい。
停電時でも動かせるよう、非常電源の容量まで定められています。

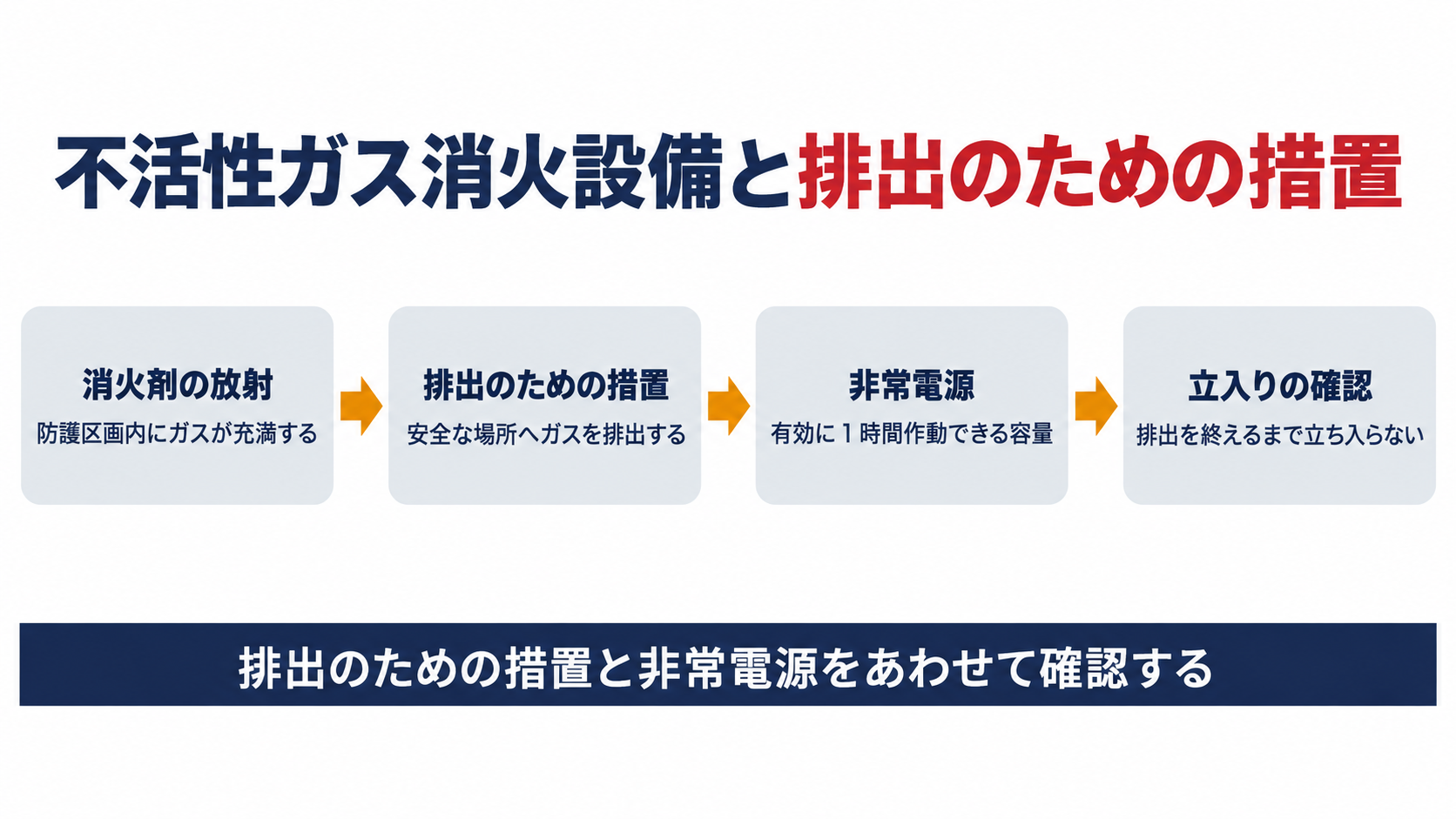

この記事の結論

不活性ガス消火設備を設置した場所には、消火剤や燃焼ガスを安全な場所に排出するための措置を講じる義務があります
この義務は消防法施行規則第19条第５項第18号が定めています
消火剤が排出されたことを確認するまでは、防護区画内に立ち入ってはいけません
排出設備を動かす非常電源は、有効に１時間作動できる容量が必要です
排出の経路や非常電源は、日常の点検で作動を確認しておく必要があります

▼

不活性ガス消火設備を放出した部屋はなぜすぐに入ってはいけないのか

不活性ガス消火設備が放射されると、部屋の中は無色透明のガスで満たされます。
外から見ただけでは、安全かどうか判断できません。

消防法施行規則第19条第５項第19号　防護区画の出入口等の見やすい箇所に消火剤が放出された旨を表示する表示灯を設けること。（略）消火剤が放射された場合は、当該場所に立ち入ってはならないこと。ただし、消火剤が排出されたことを確認した場合は、この限りでない。

表示灯が消えるまでは中に入れません。
不活性ガス消火設備で使われる二酸化炭素は、人体に対して酸欠や中毒のおそれがあり、消えたと思って足を踏み入れるのは危険です。

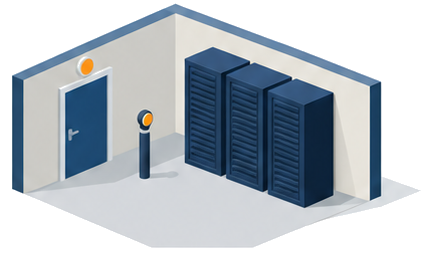

防護区画の出入口には消火剤が放出された旨を示す表示灯が設けられ、点灯している間は立入りが禁止されます。
表示灯が消えたことは、あくまで排出のための措置が働いたことの合図であって、扉を開けてよいかどうかは別途確認が必要です。

表示灯が消えていても、勝手に開けない方がよさそうですね。

はい、そのとおりです。
次はどんな設備に排出の義務があるのか見ていきましょう。

排出のための措置はどんな設備に義務づけられるのか

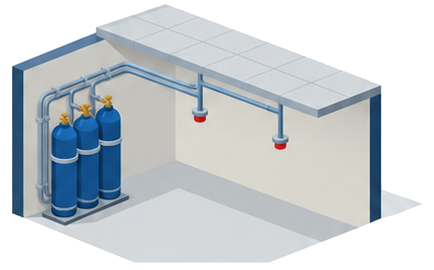

不活性ガス消火設備は、サーバー室や電気室など水を使いにくい部屋によく設置されます。
設備を設置した以上、排出の義務も同時に発生します。

消防法施行規則第19条第５項第18号　不活性ガス消火設備を設置した場所には、その放出された消火剤及び燃焼ガスを安全な場所に排出するための措置を講じること。

条文の対象は設備そのものではなく設置場所です。
条文は「不活性ガス消火設備を設置した場所には」という書き方をしており、全域放出方式・局所放出方式を問わず、設備を置いた部屋そのものに排出の義務がかかります。
サーバー室や電気室のほか、駐車場や指定可燃物を扱う倉庫など、水損を避けたい部屋で採用されることが多い設備です。
設置を決めた時点で、排出のための措置もセットで計画しておく必要があります。

うちはサーバー室だけですが、それでも対象になりますか。

はい、部屋の広さに関わらず対象です。
次はどんな標識が必要になるかを見ていきましょう。

排出のための措置とあわせてどんな標識を掲示するのか

排出のための措置だけでは、初めて来た人には危険が伝わりません。
そこで標識の掲示もあわせて義務づけられています。

消防法施行規則第19条第５項第19号　貯蔵容器を設ける場所及び防護区画の出入口等の見やすい箇所に、次の(1)及び(2)に定める事項並びに日本産業規格A8312（2021）の図A.1（一辺の長さが0.3メートル以上のものに限る。）を表示した標識を設けること。(1)二酸化炭素が人体に危害を及ぼすおそれがあること。（略）

標識には決まった大きさと図柄があります。
一辺0.3メートル以上の標識に、消火剤が人体に危害を及ぼすおそれがあることと、放射後は立ち入ってはならないことをあわせて表示します。
図柄は日本産業規格A8312の図A.1に沿ったもので、手書きの貼り紙で代用することはできません。
貯蔵容器を置く場所と防護区画の出入口の両方に、見やすい位置で掲示されているかを確認してください。

標識は好きなデザインで作ってもよいのかと思っていました。

いいえ、規格が決まっています。
次は排出設備を動かす電源を見ていきましょう。

排出設備の非常電源はなぜ１時間分も必要になるのか

停電時に排出のための措置が止まってしまっては意味がありません。
そのため非常電源にも独自の基準があります。

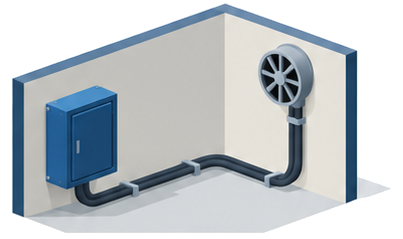

消防法施行規則第19条第５項第20号　非常電源は、自家発電設備、蓄電池設備又は燃料電池設備によるものとし、その容量を当該設備を有効に１時間作動できる容量以上とするほか、第12条第１項第４号ロからホまでの規定の例により設けること。

容量の基準は他の消防用設備より長めです。
誘導灯の非常電源が20分、屋内消火栓設備が30分とされているのに対し、不活性ガス消火設備の非常電源は１時間以上の容量が必要です。
消火剤の放射が終わったあとも、ガスを排出し終えるまでファンを動かし続けなければならないためと考えられます。
非常電源は自家発電設備・蓄電池設備・燃料電池設備のいずれかで足り、非常電源専用受電設備は選べません。

うちは蓄電池設備なんですが、それでよいのでしょうか。

はい、蓄電池設備も認められています。
最後に日頃の確認手順をお伝えします。

明日から排出のための措置をどう確認すればよいのか

設置してあるだけでは、いざというときに動くとは限りません。
配線や点検の面からも維持の義務があります。

消防法施行規則第19条第５項第21号　操作回路、音響警報装置回路及び表示灯回路の配線は、第12条第１項第５号の規定の例により設けること。消防法第17条の３の３　（略）消防用設備等について、総務省令で定めるところにより、定期に、点検させ、その結果を消防長又は消防署長に報告しなければならない。

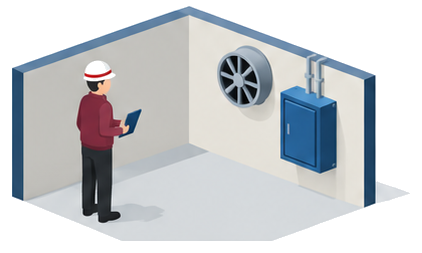

まず排出設備と非常電源の場所を確認しましょう。
排出のためのファンや配管がどこにあるか、非常電源がどの盤にあるかを図面で把握しておきます。
表示灯回路や操作回路の配線にも耐熱・耐火の基準があるため、断線や被覆の劣化が無いかは消防設備士による定期点検で確認します。
標識の破損や表示灯の球切れは日常点検でも気づけるので、あわせて見ておきましょう。

まずは図面で場所を確認するところからですね。

はい、そこが出発点です。
気になる点は所轄消防署にも確認してみてください。
