ガス系消火設備の点検はなぜ閉止弁が必要になるのか｜誤放出を防ぐ表示灯と自動連動の仕組みを解説

二酸化炭素消火設備などのガス系消火設備は、点検や整備の作業中にも、誤って消火剤が放出されてしまう事故が繰り返されてきました。
火災でもないのに大量のガスが放出されれば、その場に居合わせた作業員や関係者が中毒の危険にさらされます。
消防庁は平成３年の通知で点検時の誤放出を防ぐ具体的な仕組みを定め、平成10年のガス系消火設備等の通知もこれを引用しています。
本記事では、点検時に求められる閉止弁と表示灯の設置基準を中心に、誤放出防止対策の要点を解説します。

うちの電気室、点検のときにガスが誤って出たりしないんでしょうか。

閉止弁と表示灯が鍵になります。
まずは通知の考え方を確認しましょう。

閉止弁というと、弁を一つ付ければそれで済むんじゃないんですか。

表示の方式や場所まで決まっています。
順番に見ていきましょう。

この記事の結論

点検中の誤放出防止対策は平成３年の消防危第88号・消防予第161号で定められ平成10年の消防予第116号もこれを引用しています
点検時は集合管か操作管に常時開・点検時閉の表示を付けた閉止弁を設ける必要があります
閉止弁の閉止状態は点滅する表示灯で示すことが原則です
表示灯が点滅できない場合は警報音を追加しなければなりません
自動連動となっている場合は受信機と制御盤の両方に注意文章を表示する必要があります

▼

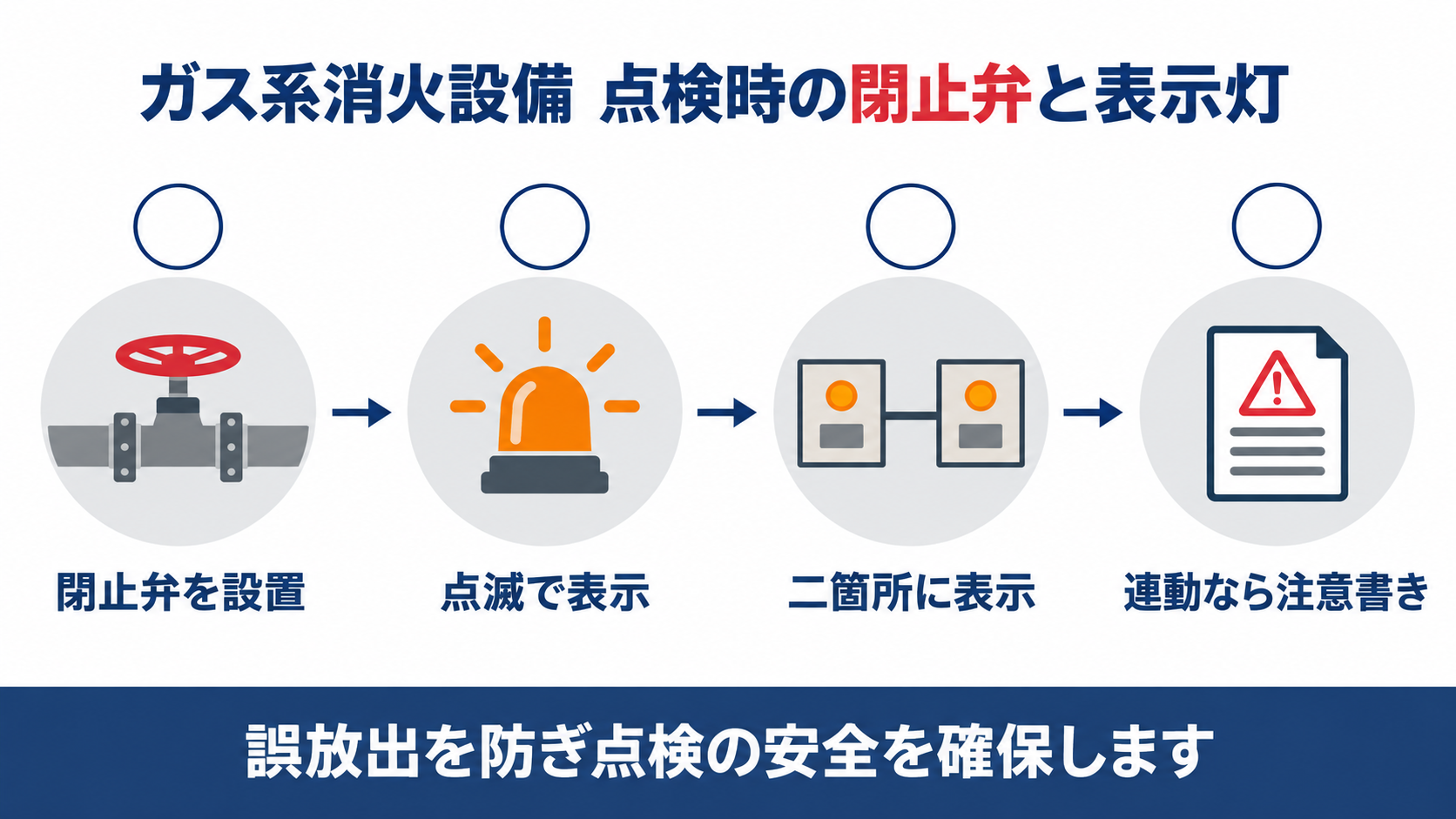

ガス系消火設備の点検時に閉止弁を設け点滅する表示灯を二箇所に表示し自動連動なら注意文章を掲示する仕組みを示す図解

点検中の二酸化炭素消火設備はなぜ誤って作動するのか

二酸化炭素消火設備は、火災信号を受けると短時間で大量のガスを放出する仕組みです。
点検や整備で操作管や配線に触れているときに誤った信号が入れば、火災でなくても放出されてしまいます。

消防危第88号・消防予第161号「ハロゲン化物消火設備・機器の使用抑制等について」（平成３年８月16日、消防庁予防課長・消防庁危険物規制課長）　第３　二酸化炭素消火設備の安全対策について　４　点検　（１）対策　点検時の安全を確保するために、次の対策が講じられていること。ア　誤放出を防止するために、次のいずれかに開閉表示を付した閉止弁（常時開、点検時閉の表示を付したもの）を設けること。

消防法施行令第13条第１項　次の表の上欄に掲げる防火対象物又はその部分には、水噴霧消火設備、泡消火設備、不活性ガス消火設備、ハロゲン化物消火設備又は粉末消火設備のうち、それぞれ当該下欄に掲げるもののいずれかを設置するものとする。

点検中の誤放出は、設備の欠陥ではなく作業中の信号の乱れで起こります。
起動信号回路に触れる工事や整備、点検の作業中は、意図しない信号が回路に入り込むおそれがあります。
消防庁はこの事故を防ぐため、平成３年の消防危第88号で閉止弁と表示灯の具体的な仕組みを定めました。
平成10年の消防予第116号も、ガス系消火設備等の工事・整備・点検にあたってこの対策を講じる必要があると引用しています。
ここからは、対象になる作業の範囲と、対策の中身を順に見ていきます。

点検中に誤って作動するなんて、想像していませんでした。

平成10年の通知もこの対策を引用しています。
次は対象になる場面を見ていきましょう。

点検や工事のどの場面でこの対策が必要になるのか

対象になるのは、全域放出方式の二酸化炭素消火設備が設置された防護区画で行う、工事・整備・点検のすべての場面です。
配管の腐食による漏えいを防ぐ日常の点検整備と、作業中の誤放出を防ぐ対策の両方が求められます。

消防予第116号「ガス系消火設備等の設置及び維持に係る留意事項について」（平成10年７月17日、消防庁予防課長）　３　維持管理等について　（１）　常時十分な点検整備を行い、配管の腐食による漏えい等が生じないようにすること。また、ガス系消火設備等の工事、整備、点検等を行うに当たっては、抑制通知第３、４の例によるなど、誤放出防止対策を講ずる必要があること。

消防法施行規則第19条第４項第14号イ（イ）　起動装置は、手動式とすること。ただし、常時人のいない防火対象物その他手動式によることが不適当な場所に設けるものにあつては、自動式とすることができる。

対象は設備そのものではなく、作業の場面です。
新設工事だけでなく、日常の整備・点検も同じ対策の対象になります。
配管の腐食による漏えいを防ぐ点検整備と、作業中の誤放出を防ぐ対策は別の目的の対策であり、どちらも欠かせません。
起動装置が自動式か手動式かにかかわらず、点検・整備・工事の場面では同じ誤放出防止対策が必要になります。
次は、通知が具体的に何を求めているのかを見ていきます。

うちは年に一回の点検だけですが、それでも対象になりますか。

はい、定期点検も対象です。
次は具体的な中身を見ていきましょう。

閉止弁と表示灯は何を求めているのか

ここからが対策の中心です。通知は、誤放出を防ぐための装置の位置と、表示の方式まで具体的に定めています。
弁を一つ付けるだけでは足りず、表示の仕方まで基準に含まれています。

（同通知つづき）　ア（つづき）　次のいずれかに開閉表示を付した閉止弁を設けること。（ア）貯蔵容器と選択弁の間の集合管　（イ）起動用ガス容器と貯蔵容器の間の操作管。イ　アの閉止弁の閉止状態は、点検者が十分判別できるよう操作箱とともに受信機、制御盤等のいずれかに点滅する表示灯を設けること。なお、表示灯が点滅表示できない場合は、警報音を付加すること。ウ　自動連動となっている場合は、その旨の注意文章を自動火災報知設備の受信機及び二酸化炭素消火設備の制御盤に表示すること。

消防法第17条の３の３　第17条第１項の防火対象物の関係者は、当該防火対象物における消防用設備等について、総務省令で定めるところにより、定期に、点検させ、又は自ら点検し、その結果を消防長又は消防署長に報告しなければならない。

閉止弁は「集合管」か「操作管」のどちらかに設ける弁で、開閉表示を必ず伴います。
弁を閉じているか開いているかを常時開・点検時閉の表示で示し、点検者が一目で分かるようにします。
さらに、その閉止状態は点滅する表示灯で操作箱と受信機・制御盤等の両方に示す必要があり、点滅できない場合は警報音を付加します。
自動連動のままの設備では、受信機と制御盤の両方に注意文章を表示することも求められています。
次は、この対策を「表示しただけ」で終わらせてしまいがちな落とし穴を見ていきます。

弁と表示灯さえ付いていれば、それで十分なんですよね。

実は表示の方式にも条件があります。
次は見落としやすい落とし穴を見ていきましょう。

表示だけで対策したつもりになっていないか

閉止弁を取り付けただけで、対策が完了したと思っていないでしょうか。
通知は、表示の方式と表示する場所についても具体的な基準を示しています。

（同通知つづき）　（２）留意事項　本対策は、点検時における事故防止対策として定めたもので、起動ライン（操作管）又は集合管に手動操作又は遠隔操作で開閉する弁を設け、特に閉止状態表示は、注意を引くように点滅する方式を原則とし、単なる表示の場合は、連続又は間欠的な警報音を付加することとしている。なお、表示する場所は、防護区画の出入口付近に設ける操作箱及び監視する機器としての受信機、制御盤等の２箇所としている。

閉止弁は「見えて分かる」形にして初めて対策になります。
常時点灯のままの表示灯や、単なる点灯だけの表示では、点検者が閉止状態を見落とすおそれがあります。
原則は点滅する表示灯であり、点滅できない機種であれば警報音を追加しなければなりません。
表示する場所も一箇所では足りず、防護区画出入口付近の操作箱と、受信機・制御盤等の両方に設ける必要があります。
平成９年の消防予第133号も同じ点検時対策の準用を求めており、自動連動のままの現場では注意文章の掲示もあわせて確認してください。

表示灯を一つ付けておけば十分だと思っていました。

場所も方式も二箇所必要です。
最後に確認手順をまとめます。

点検の前に何を確認しておけばよいのか

最後に、点検や工事の前に確認しておきたいことをまとめます。
順番に照らし合わせてみてください。

集合管または操作管に常時開・点検時閉の表示を付けた閉止弁が設けられているかを点検業者に確認する
閉止弁の状態を示す表示灯が操作箱と受信機・制御盤等の両方に設けられているかを確認する
表示灯が点滅式かどうかを確認し、点滅できない機種であれば警報音が追加されているかを確かめる
起動方式が自動連動になっている場合は、受信機と制御盤に注意文章が掲示されているかを確認する
配管の腐食による漏えいがないか、日常の点検整備の記録をあわせて確認する

確認の出発点は、閉止弁の位置を図面で洗い出すことです。
点検を業者に委託している場合でも、閉止弁と表示灯の位置は建物の関係者自身が把握しておくと安心です。
自動連動の設定を変更したときは、注意文章の掲示もあわせて見直すことを忘れないでください。
不明な点は、設備業者や消防設備士、所轄消防署に確認することをおすすめします。

うちも今日、閉止弁と表示灯の場所を点検業者に確認してみます。

それが一番確実な確認です。
