BCPで地震後に自家発電設備の過速度停止表示が出ていたら解除してよいのか｜保護装置と復旧判断を解説

地震後、自家発電設備の制御盤に過速度停止の表示が残っていることがあります。
表示だけを消して再始動すると、ガバナや回転数検出部の異常を残したまま原動機を動かすおそれがあります。
BCPでは停止状態を維持し、警報が出た原因と保護装置の作動を確認します。

▼

過速度停止装置が作動したときは始動してよいのか

警報の原因を確認するまでリセットも再始動もしません。
過速度停止装置は、原動機の回転数が設定範囲を超えたときに燃料供給などを止め、機械を保護する装置です。

消防庁の点検要領は、保護装置について各検出器を作動させ、作動値、遮断、表示、警報を確認する構成です。
過回転停止装置は原動機を守る重要な停止機能です。

表示の解除は原因の除去ではありません。
実際の回転数、ガバナ連動機構、回転数検出部、保護回路を照合します。

どの設備と条件を確認するのか

保護装置の構成は機種で異なります。
完成図書、取扱説明書、保護装置の設定表で、その設備に何が付いているかを確認します。

• 警報名、発生時刻、停止前後の計器指示
• ガバナと燃料調整機構の外観
• 回転数検出器と配線
• 過回転停止装置の作動機構
• 停止ソレノイドと燃料遮断部
• 制御盤の保護回路と端子
• 製造者が指定する設定値と復帰条件

保護装置は、検出、遮断、表示、警報がつながって初めて機能します。
機械側と電気側を一続きで確認します。

作動したときは何をするのか

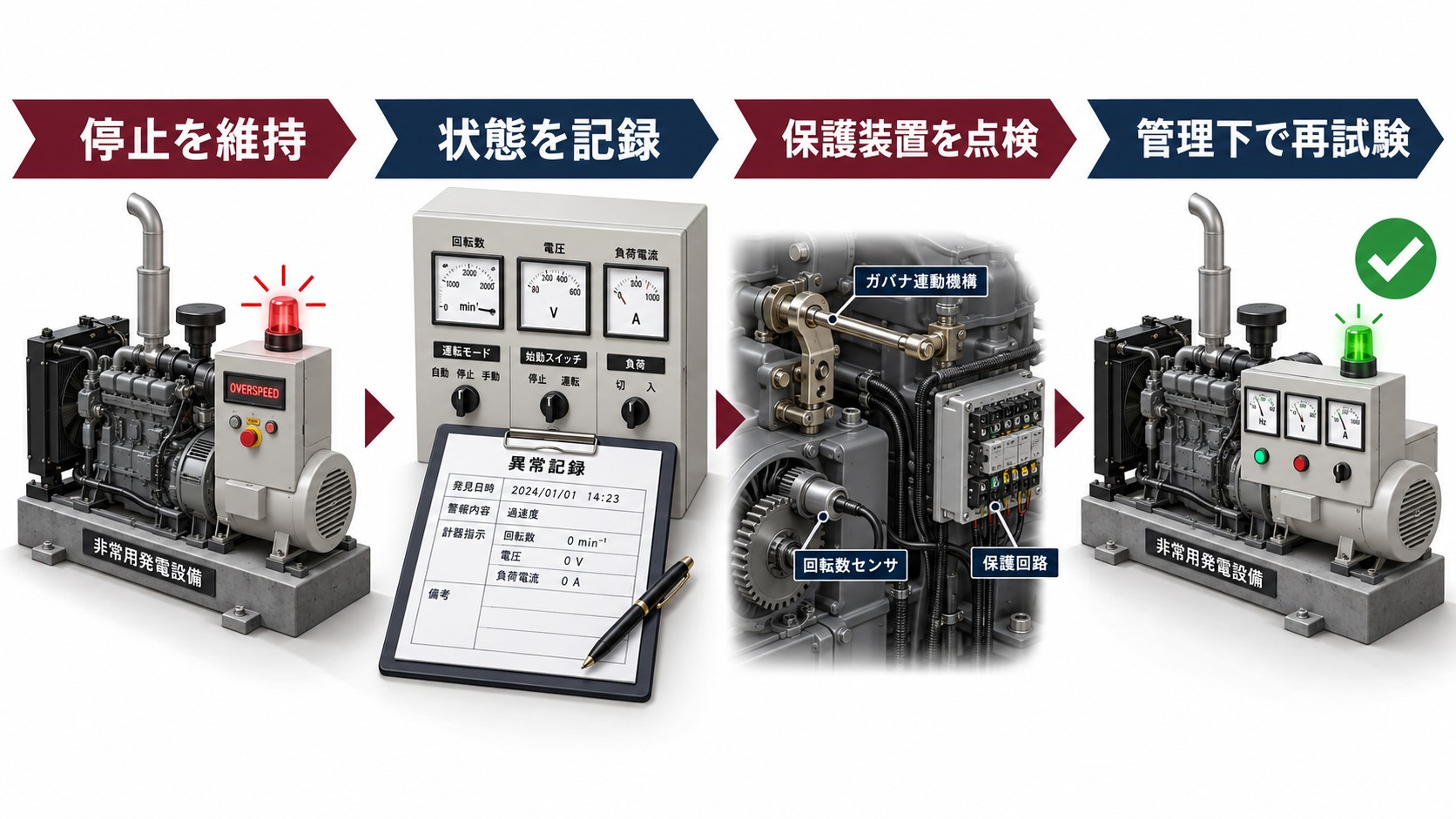

始動保留、状態記録、連絡、専門点検、再試験の順で進めます。

1. 異音、振動、煙、燃料漏れがないか離れて確認する
2. 停止状態を維持しリセット禁止を周知する
3. 警報名、計器指示、発見時刻を記録する
4. 設備責任者と保守事業者へ連絡する
5. ガバナ、回転数検出器、停止機構、保護回路を点検する
6. 整備後に設定値と作動値を照合する
7. 管理下で始動、回転安定、電圧確立、負荷作動を試験する

始動を保留する間は、非常電源を受ける消防用設備への影響を確認します。
必要に応じて巡回、火気制限、代替電源、所轄消防署への相談を組み合わせます。

見落としやすい点はどこか

実際に回転数が上昇した場合と、検出器や配線の異常で警報が出た場合は、表示だけでは区別できません。
地震後はガバナ連結部のずれ、端子の緩み、センサー損傷も確認します。

• 警報を消すだけで復旧扱いにする
• 停止前の回転数や異音を記録しない
• ガバナ連結部のずれを見落とす
• 回転数検出器と端子の損傷を見落とす
• 燃料遮断機構の動きを確認しない
• 保護装置の設定値と作動値を照合しない
• 無負荷始動だけで負荷作動を確認しない

消防庁の点検要領は、保護装置の作動値、遮断、表示、警報を確認する考え方です。
始動成功だけで正常と決めず、回転数が安定することまで確認します。

明日から何を確認すればよいのか

平常時から、正常な回転数、警報表示、保護装置の設定値を記録します。
正常時と比較できる記録があれば、災害後の異常を早く絞り込めます。

1. 警報名、発生時刻、停止前後の計器指示を確認する
2. 正常な回転数と警報表示を記録する
3. ガバナと停止機構の位置を図示する
4. 回転数検出器と保護回路を確認項目にする
5. 設定値、作動値、点検記録をそろえる
6. 停止中の代替電源と安全措置を決める
7. 専門点検から復旧承認まで訓練する

始動保留から代替措置、点検、再試験、復旧承認までをBCPへ組み込みます。
消防計画の初動とBCPの事業継続をつなぐ担当者も決めます。
