BCPで地震後に自家発電設備の発電機室に水たまりがあったら始動してよいのか｜浸水確認と復旧判断を解説

地震後に発電機室を確認したら、自家発電設備の近くに水たまりができていることがあります。
発電機が架台の上に載っていれば、すぐ始動してよいのか迷う場面です。
しかし、水の侵入経路や電気系統の乾燥状態が分からないまま始動すると、設備の損傷を広げるおそれがあります。
BCPでは水の範囲を記録する、始動を保留する、原因と乾燥状態を確認する、再試験後に復旧するという順番を決めておきます。

床が少し濡れているだけなら始動してもええですか？

水源と電気系統を確認するまで始動を保留します。

水を拭けば復旧できますか？

漏水原因と乾燥状態まで確認して復旧します。

この記事の結論

発電機室に水たまりがあれば始動を保留します
水の範囲と侵入経路を記録します
屋根・壁・冷却水配管・床排水を確認します
専門業者が電気系統の乾燥と損傷を点検します
再試験と復旧承認をBCP記録へ残します

▼

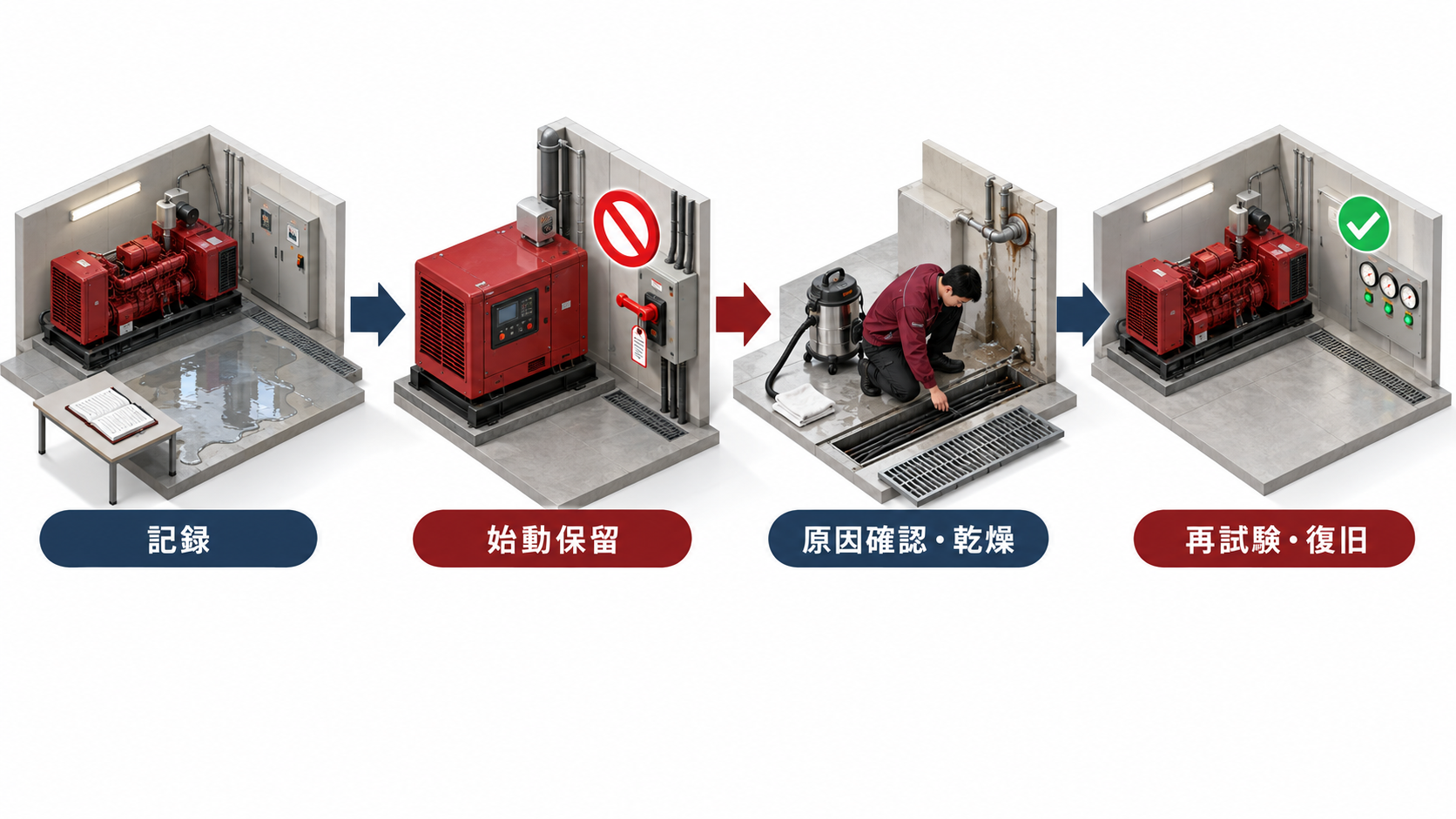

水たまりの記録から始動保留と原因確認・乾燥を経て再試験後に復旧する４工程の横長アイソメ図

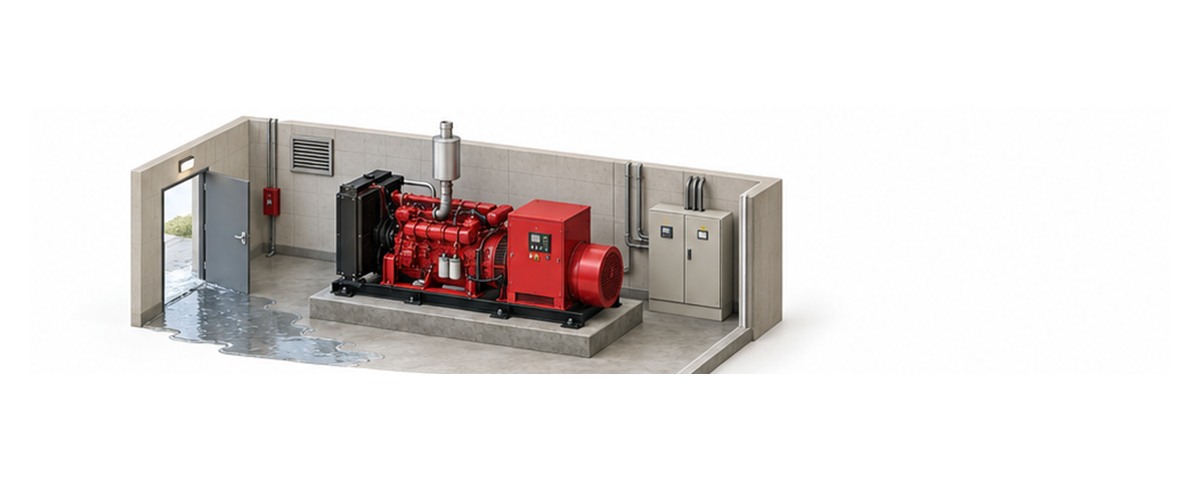

地震後に発電機室へ水たまりがあったら始動してよいのか

水たまりを見つけたら、水源と電気系統の状態が分かるまで始動を保留します。
水たまりの広さだけで、始動できるかどうかは判断できません。

消防庁の「第24 非常電源（自家発電設備）」は、発電機室またはキュービクル内に水の浸透、水たまり、冷却水配管からの漏水がないことを目視で確認するよう示しています。
原動機と発電機には漏れや腐食などがなく、巻線や導電部周辺が乾燥していることも確認事項です。

水たまりは、雨水の侵入、冷却水配管の漏れ、床排水の詰まりなどのサインです。濡れた電気機器や配線には触れず、立入範囲を区切って専門業者へ引き継ぎます。

非常電源である自家発電設備が使えない間は、消防用設備への電源供給にも影響します。
代替電源と施設運用の制限を同時に決めておくことがBCP上の要点です。

小さい水たまりでも同じですか？

大きさより水源と周辺設備を確認します。

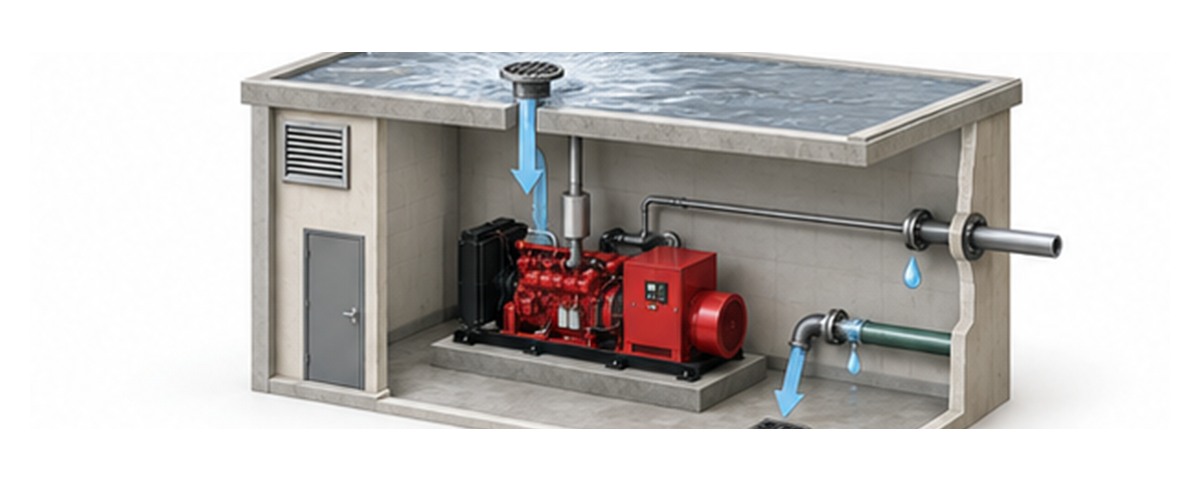

どの場所と水の侵入経路を確認するのか

水たまりの位置だけでなく、上流側の侵入経路と濡れた設備を一続きで確認します。
清掃前に境界、深さ、水の色、広がった方向を記録します。

発電機室またはキュービクル内の水たまりの位置
水の境界、深さ、色、広がった方向
屋根排水と壁・床の配管貫通部
屋外キュービクルの換気口と雨水侵入防止装置
冷却水配管、継手、弁の周辺
ケーブル溝と床排水口の内部
発電機の巻線、導電部、制御盤の周辺

消防庁告示の自家発電設備の基準では、キュービクル式自家発電設備の主要な機器を箱の底面から10センチメートル以上高い位置に設けるか、同等以上の防水措置を講じることが示されています。
屋外用キュービクルの換気口には、雨水などの浸入を防止する措置も必要です。

ただし、機器が高い位置にあっても、床の水たまりを放置してよいという意味ではありません。
ケーブル溝や低い位置の端子、床下経路まで確認します。

雨水か冷却水かも分けて見るんですね。

清掃前の記録が原因特定に役立ちます。

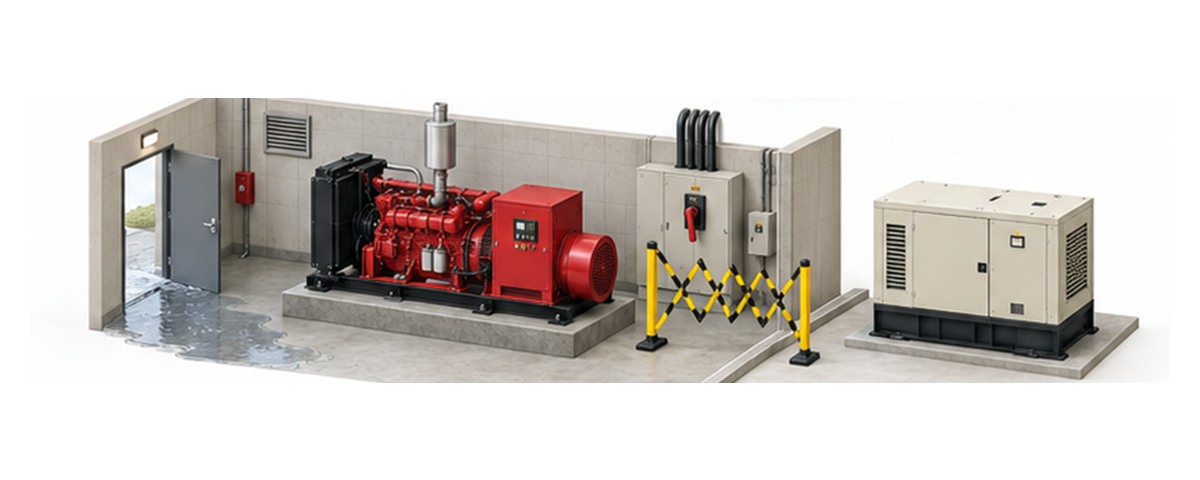

水たまりを見つけたら何をするのか

記録、始動保留、影響確認、原因調査、乾燥、再試験の順で進めます。
施設担当者が濡れた設備に触れたり、始動を繰り返したりしません。

立入範囲を区切り、水の範囲と水源候補を記録する
試運転と手動始動操作をいったん保留する
非常電源を受ける消防用設備を確認する
代替電源と施設運用の制限を決める
専門業者が侵入経路と漏水箇所を確認する
設備仕様に沿って乾燥と電気的な点検を行う
再試験後に復旧責任者が運用再開を承認する

水の排出や拭き取りは、原因確認や感電防止の措置と切り離して考えません。
濡れた制御盤、端子、ケーブルには触れず、電源の扱いは設備仕様を把握した専門業者へ任せます。

復旧まで時間がかかる場合は、非常電源の供給先を確認し、警戒強化、使用範囲の制限、代替電源などを施設の関係者と所轄消防署へ相談します。

まず始動を止めて影響先を確認します。

代替措置まで同じ手順に入れます。

水を拭き取れば復旧と思うと何を見落とすのか

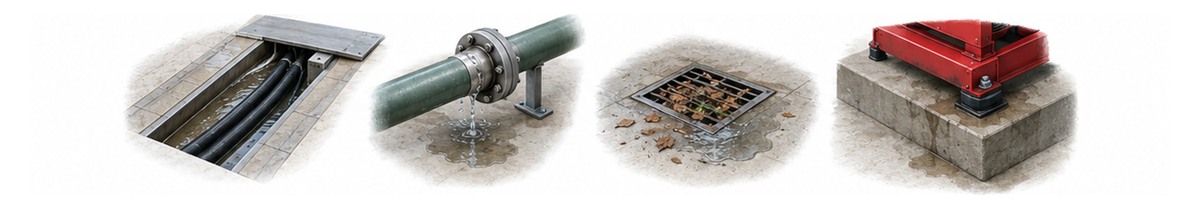

濡れたケーブル溝と漏水する冷却水配管と詰まった床排水と発電機架台を比較する横長アイソメ図

床面が乾いて見えることと、設備が安全に始動できることは同じではありません。
見えない溝や機器内部に水分が残っている場合があります。

水たまりの大きさだけで原因を決める
ケーブル溝や床下の残水を見落とす
巻線や導電部の乾燥前に始動する
冷却水配管の小さな漏れを放置する
屋外キュービクルの雨水侵入防止装置を見ない
床排水口の詰まりを解消しない
原因と試験結果を残さず復旧する

消防庁の点検要領は、原動機と発電機に漏れや変形、損傷、腐食などがないことに加え、巻線と導電部周辺が乾燥していることを確認事項としています。
表面を拭いただけでは、この確認を終えたことになりません。

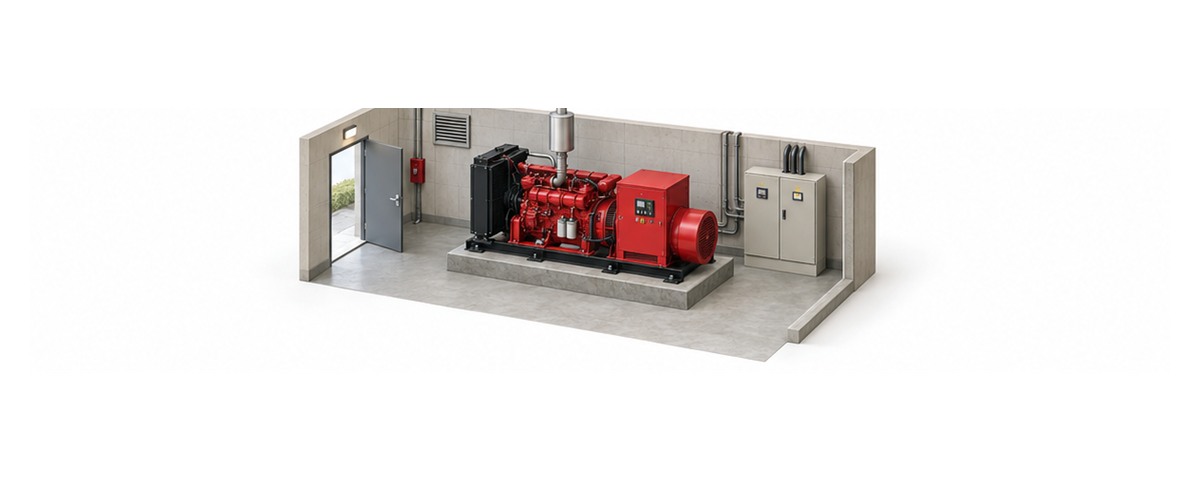

水源を止める、残水を除く、必要な乾燥と点検を行う、再試験するという順番を崩さないことが大切です。

床が乾いても内部は別なんですね。

乾燥と損傷の確認後に再試験します。

明日から発電機室の浸水にどう備えるのか

平面図と設備台帳に浸水経路、確認箇所、復旧条件をまとめます。
災害後に初めて水源や連絡先を探す運用をやめます。

発電機室の低い場所と床排水口を平面図へ記入する
屋根排水、壁貫通部、換気口の経路を確認する
冷却水配管と継手の位置を記録する
ケーブル溝、制御盤、発電機架台の高さを確認する
代替電源と施設運用の制限を決める
専門業者、管理責任者、所轄消防署への連絡順を決める
乾燥後の試験項目と復旧承認の様式を決める

内閣府の事業継続ガイドラインは、重要な経営資源について代替手段や復旧手順を整備し、教育・訓練と点検・見直しを続ける考え方を示しています。
水たまりを発見したときの始動保留と原因確認から復旧承認までの連絡経路を消防計画とBCPへ反映します。

浸水経路も平面図へ入れておきます。

平常時の準備が復旧判断を早めます。

よくある質問

Q水たまりが小さければ始動してもよいですか？

A大きさだけでは判断できません。水源、ケーブル溝、導電部周辺を確認し、安全が確認できるまで始動を保留します。

Q発電機が10センチメートル以上高ければ始動できますか？

A高さや同等の防水措置はキュービクル式自家発電設備の構造基準です。水たまりや乾燥状態の確認を省ける条件ではなく、周辺設備も含めて点検します。

Q施設担当者が水を拭き取ってよいですか？

A立入制限と記録はできますが、濡れた電気機器や配線には触れません。水源と電源の状態を確認し、排水・乾燥方法を専門業者と決定します。

Qいつ運転を再開できますか？

A水源が止まり、乾燥、損傷、電気的な状態を設備仕様に沿って確認したうえで再試験します。結果を確認し、復旧責任者が運用再開を承認します。

まとめ

✔水たまりがあれば始動を保留します

✔水の大きさだけで始動可否を決めません

✔清掃前に範囲と水源候補を記録します

✔屋根、壁、配管、排水の侵入経路を確認します

✔濡れた電気機器には触れません

✔専門業者が乾燥と損傷を点検します

✔再試験と復旧承認を記録します
