排煙機は「動けば良い」わけではなく、防煙区画の床面積や設置場所に応じて具体的な排煙風量の数値基準が定められています。
建築基準法施行令第126条の３第１項第九号は居室等の排煙機について、特別避難階段の付室や非常用エレベーターの乗降ロビーには別の告示が、地下街の地下道にはさらに別の告示が数値を定めています。
設置場所によって基準が枝分かれしているため、報告書の数値がどの基準にもとづくものか分からないまま検査してしまうケースも少なくありません。
今回は東京都建築設備定期検査報告実務マニュアルの判定事例をもとに、排煙機に求められる排煙風量の基準を設置場所別に５つ整理して解説します。
排煙機の風量って、どこも同じ基準だと思っていました。
実は設置場所によって求められる数値がまったく違います。
今回は居室から地下街まで順番に確認していきましょう。
うちはテナントビルなので、特別避難階段の排煙機もあります。
それなら１秒間に４立方メートルという基準が関わってきます。
詳しく見ていきます。

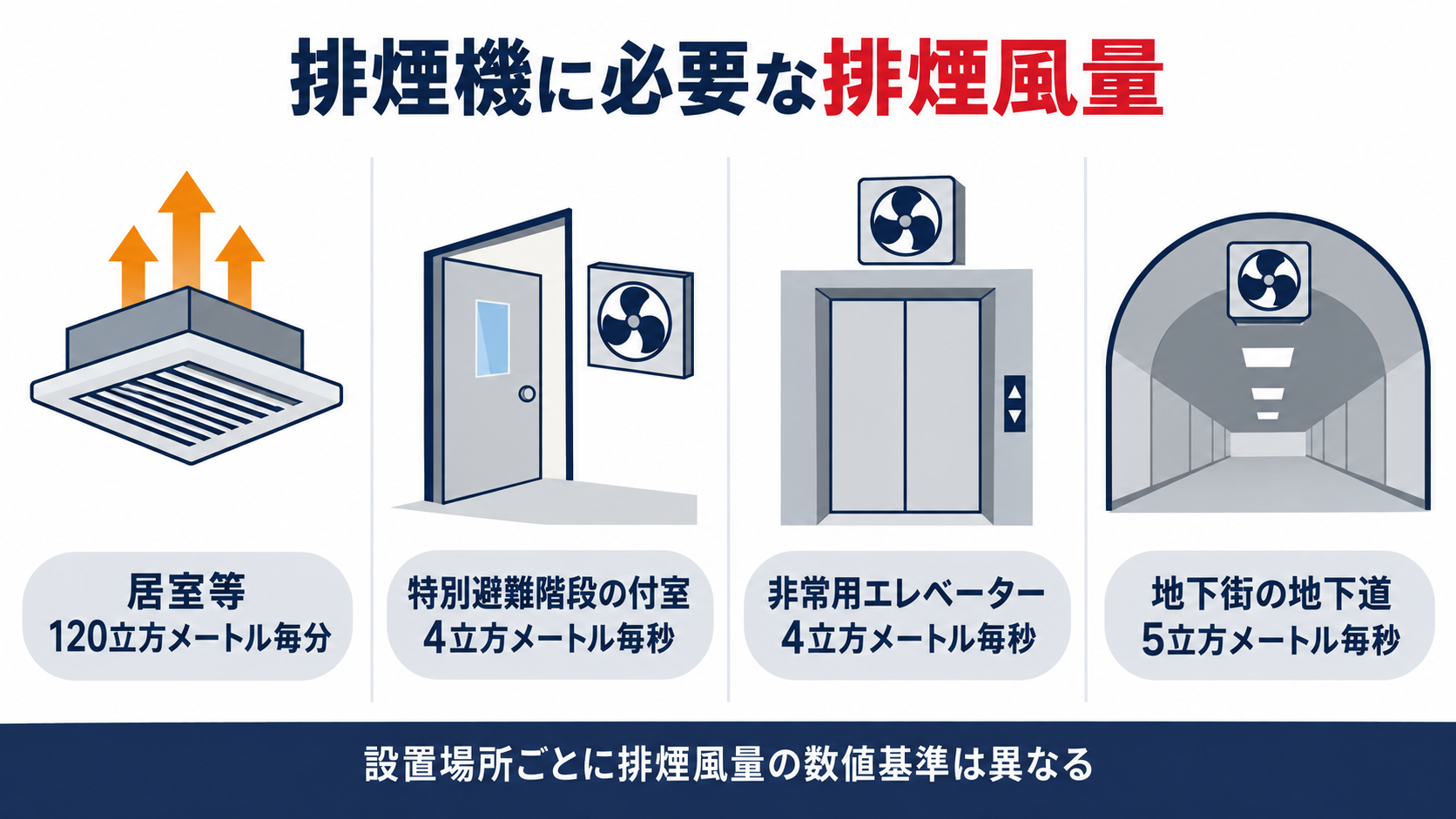

- 居室等に設ける排煙機は、防煙区画の床面積に応じて１分間に120立方メートル以上の排煙能力が必要です。
- ２以上の防煙区画にかかる排煙機は、最大区画の床面積を基準に必要風量の係数が引き上げられます。
- 特別避難階段の階段室又は付室に設ける排煙機は１秒間に４立方メートル以上の空気を排出する能力が必要です。
- 非常用エレベーターの乗降ロビーも同じ基準に従い、付室と兼用する場合は１秒間に６立方メートル以上に引き上げられます。
- 地下街の地下道に設ける排煙機は１秒間に５立方メートルまたは10立方メートル以上という、さらに大きな数値が求められます。
▼

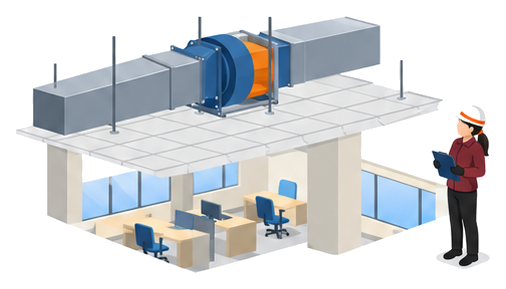

居室等に設ける排煙機はどれだけの排煙風量が必要なのか
検査ではこの数値が実際に確保されているかを確認します。
１つの防煙区画だけを受け持つ排煙機は、１分間に120立方メートル以上、かつ床面積１平方メートルあたり１立方メートル以上の空気を排出できなければなりません。
２つ以上の防煙区画を１台の排煙機で受け持つ場合は、そのうち床面積が最大の区画を基準に係数が２倍に引き上げられます。
平成12年建設省告示第1436号第一号ホを適用する大空間の排煙機には、これとは別に500立方メートル毎分以上という特例の数値が定められている場合があります。
検査では現地での実測ではなく、建築確認図書に記載された排煙風量が施工どおり確保されているかを、測定データや資料で確認します。
うちの排煙機、防煙区画がいくつあるのか把握していません。
図面で防煙区画の数と面積を確認すれば、必要な風量が逆算できます。

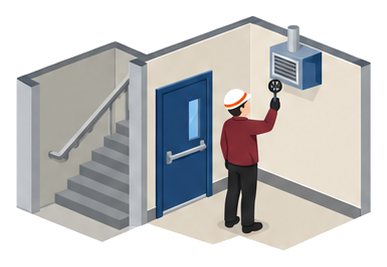

特別避難階段の階段室又は付室に設ける排煙機はどんな能力が必要なのか
ここに設ける排煙機には、居室用とは別の数値基準があります。
建築基準法施行令第123条第３項第二号にもとづく平成28年国土交通省告示第696号は、特別避難階段の付室に設ける排煙機について１秒間に４立方メートル以上の空気を排出する能力を求めています。
これは秒あたりの数値なので、分あたりに換算すると240立方メートル毎分以上に相当します。
居室等の排煙機が防煙区画の床面積で数値が変わるのに対し、付室の排煙機は床面積にかかわらずこの数値が固定で求められる点が異なります。
検査では排煙口の開放に連動して自動的に作動するかもあわせて確認します。
240立方メートルって言われても、多いのか少ないのかピンと来ません。
居室用の基準よりかなり大きな数値です。
避難路を守るための余裕とお考えください。

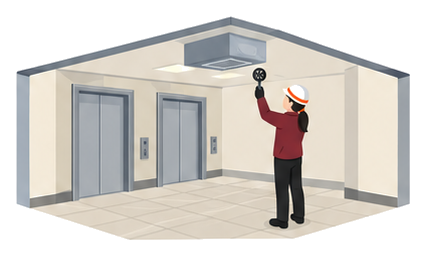

非常用エレベーターの乗降ロビーに設ける排煙機はどんな能力が必要なのか
この乗降ロビーの排煙機は、付室の基準を読み替えて適用します。
建築基準法施行令第129条の13の３第13項にもとづく平成28年国土交通省告示第697号は、告示第696号の「付室」を「乗降ロビー」に読み替えて準用しており、数値そのものは共通しています。
ただし乗降ロビーが特別避難階段の付室を兼用している場合は、開口面積や風道の断面積とあわせて排煙機の能力も１秒間に６立方メートル以上（360立方メートル毎分以上）に引き上げられます。
兼用しているかどうかは図面と現地の双方で確認し、該当する場合は取り違えないよう注意が必要です。
兼用かどうかで数値が変わるなんて、知りませんでした。
図面に「付室兼用」と書かれているかを最初に確認してください。

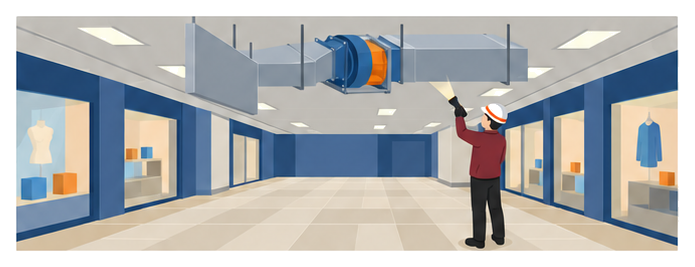

地下街の地下道に設ける排煙機はどんな能力が必要なのか
ここでは専用の告示が、居室や付室とは異なる数値を定めています。
昭和44年建設省告示第1730号は、地下街の各構えに接する地下道について、１つの防煙区画だけを受け持つ排煙機には１秒間に５立方メートル以上（300立方メートル毎分以上）、２つ以上の防煙区画を受け持つ排煙機には１秒間に10立方メートル以上（600立方メートル毎分以上）の能力を求めています。
ただし排煙口が防煙区画の床面積の50分の１以上の開口面積を持ち、かつ直接外気に接している場合は、この排煙機の基準そのものが適用されません。
地下道は300平方メートル以内ごとに垂れ壁等で防煙区画を分ける仕組みなので、区画の数と排煙機の対応関係を図面で確認することが判定の第一歩になります。
地下道の排煙機って、そんなに大きな能力が必要なんですね。
地上への出口が限られる分、数値も厳しく設定されています。
排煙風量が不足しているときはどう判定するのか
検査では実測値と設計上の必要風量を突き合わせて確認します。
テナント入替え等で間仕切りを動かし防煙区画の面積が変わったにもかかわらず、排煙機の能力を見直していないケースが典型例です。
また国土交通大臣の認定を受けた排煙設備や、区画避難安全検証・階避難安全検証・全館避難安全検証が適用された建物の排煙機は建物固有の必要風量となり、ここまで紹介してきた一律の計算式では算出できません。
このような建物では、排煙風量が記載された建築確認図書等の資料を定期検査報告書に添付することが求められており、検査ではまずこの資料の有無を確認します。
資料が無い、あるいは資料と現況が食い違う場合は、実測データだけで判断せず、設計者や特定行政庁への確認を促す対応が必要です。
テナントが入れ替わるたびに、排煙のことまでは考えていませんでした。
内装を変えるときは防煙区画の面積も一緒に確認してください。
よくある質問
まとめ
排煙機の風量にも場所ごとの基準があるとは知りませんでした。
図面をもう一度見直してみます！
数値の根拠が分かると判定に自信が持てます。
