天井の感知器はどれも同じものなのか｜消防法施行規則が定める取付け面の高さと場所ごとの種別を解説

立入検査で天井の感知器を一つずつ見て回られると、数が足りているかどうかばかりが気になります。
ところが指摘の理由が数ではなく、その部屋に種類が合っていないというものであることがあります。
感知器の種別は建物側が選べるものではなく、消防法施行規則が三つのものさしで絞り込んでいます。
同じ丸い形に見えても中身の違う機器が天井に並んでいます。

天井の感知器はどれも同じものに見えます。
種類まで決まっているのでしょうか。

場所ごとに設ける種別が省令で決まっています。
取付け面の高さと場所の区分と場所の環境の三つで絞られます。

厨房の感知器だけ形が違って見えます。
そこにも決まりがあるのでしょうか。

煙で感知する種類が外れる場所があります。
その場合に代わりとなる種別は省令の別表で決められています。

この記事の結論

感知器の種別は建物側が選ぶものではなく省令が場所ごとに定めている
取付け面の高さが上がるほど使える種別は減り十五メートル以上二十メートル未満では二つだけになる
エレベーターの昇降路やリネンシュートやパイプダクトは煙感知器と定められている
煙感知器が外れる場所では別表第一の二の三で適応するとされた種別を選ぶ
厨房その他正常時において煙が滞留する場所に適応するのは定温式の感知器である

▼

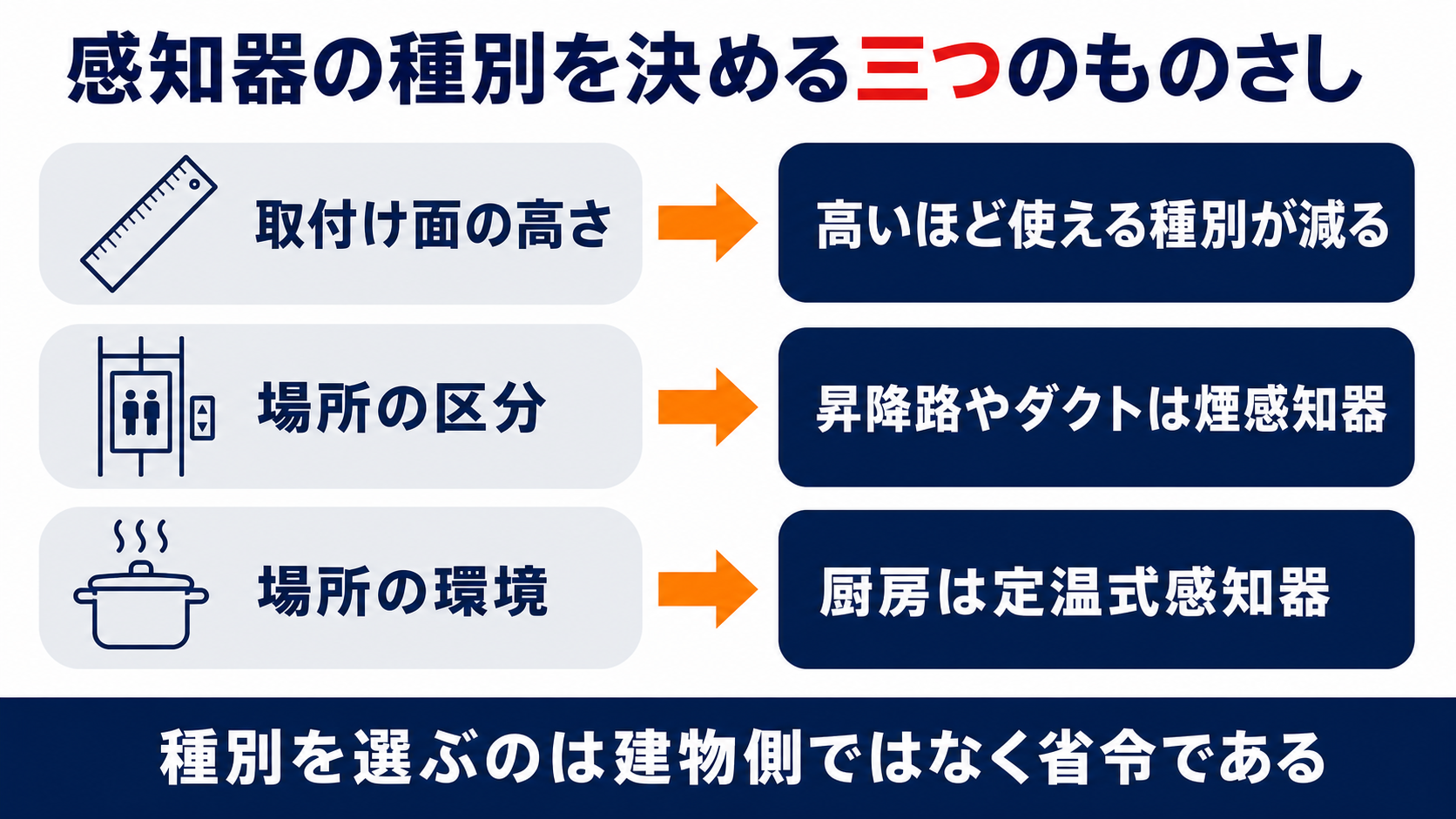

取付け面の高さが高いほど使える種別が減ることと昇降路やダクトは煙感知器であることと厨房は定温式感知器であることを並べて感知器の種別の決まり方を示した図解

感知器の種別は建物側で選んでよいのか

自動火災報知設備を設ける建物が決まると、次はどの感知器を付けるかという話になります。
ここは見積りの都合で選べるところではなく、省令が先に絞り込んでいます。

消防法施行規則第23条第４項第２号　取付け面の高さに応じ、次の表で定める種別の感知器を設けること。（略）四メートル未満　差動式スポット型、差動式分布型、補償式スポット型、定温式、イオン化式スポット型又は光電式スポット型

種別は表から選びます。
条文は感知器を付けろとだけ書いているのではなく、取付け面の高さに応じて使える種別を表で示しています。
取付け面とは、感知器を取り付ける天井の室内に面する部分または上階の床もしくは屋根の下面をいうと同項第１号イに定められています。
天井が低い部屋では表に六つの種別が並んでいて、その中から選ぶことになります。
まずは自分の建物の天井の高さがどの区分に入るのかを、竣工図の断面図で確かめてください。

高さが先に効いてくるのですね。
種類の話とは別だと思っていました。

高さが最初のふるいになります。
断面図の天井高さを部屋ごとに拾っておいてください。

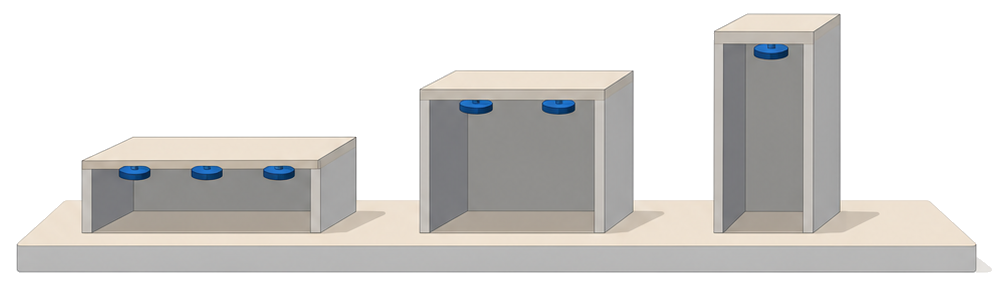

天井が高くなると使える感知器はどう変わるのか

同じ建物でも、事務室と吹抜けの広間では取付け面の高さがまるで違います。
表は高さの区分ごとに使える種別を並べていて、上に行くほど選べるものが減ります。

消防法施行規則第23条第４項第２号　（略）四メートル以上八メートル未満　差動式スポット型、差動式分布型、補償式スポット型、定温式特種若しくは一種、イオン化式スポット型一種若しくは二種又は光電式スポット型一種若しくは二種　八メートル以上十五メートル未満　差動式分布型、イオン化式スポット型一種若しくは二種又は光電式スポット型一種若しくは二種　十五メートル以上二十メートル未満　イオン化式スポット型一種又は光電式スポット型一種

高いほど選べる種別は減ります。
四メートル以上八メートル未満になると、定温式は特種か一種に、イオン化式と光電式は一種か二種に絞られます。
八メートル以上十五メートル未満では、差動式スポット型と補償式スポット型と定温式が表から落ち、残るのは三つの種別だけです。
十五メートル以上二十メートル未満まで来ると、イオン化式スポット型一種と光電式スポット型一種の二つしか残りません。
天井の高い倉庫や広間で感知器の見た目が他の階と違っていても、それは高さの区分が違うからだと読み取れます。

二十メートルを超える天井ではどうなるのでしょうか。
表には続きが見当たりません。

そこから先は場所の区分のほうで決まります。
次の見出しでその条文を見ていきましょう。

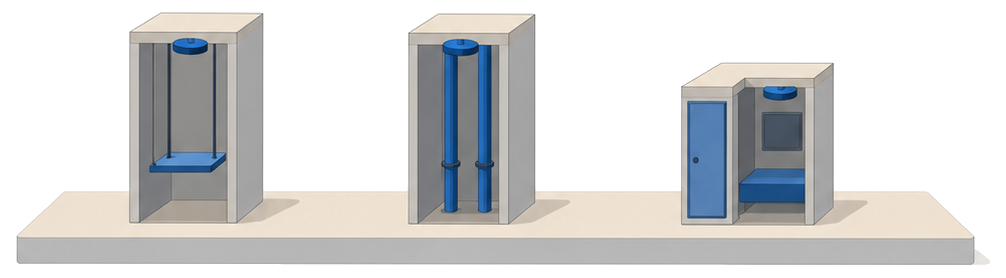

場所そのもので種類が決まってしまうのはどこか

高さのふるいを通ったあとに効いてくるのが、場所の区分による指定です。
ここに挙がっている場所では、種別が最初から名指しされています。

消防法施行規則第23条第５項　（略）第一号及び第三号に掲げる場所にあつては煙感知器を、第二号及び第三号の二に掲げる場所にあつては煙感知器又は熱煙複合式スポット型感知器を、第四号に掲げる場所にあつては煙感知器又は炎感知器を、第五号に掲げる場所にあつては炎感知器を（略）設けなければならない。（略）三　エレベーターの昇降路、リネンシュート、パイプダクトその他これらに類するもの　三の二　遊興のための設備又は物品を客に利用させる役務の用に供する個室（これに類する施設を含む。）（略）　四　感知器を設置する区域の天井等の高さが十五メートル以上二十メートル未満の場所　五　感知器を設置する区域の天井等の高さが二十メートル以上の場所

場所の名前で種別が決まります。
エレベーターの昇降路とリネンシュートとパイプダクトは、第三号に挙がっているので煙感知器になります。
遊興のための設備や物品を客に利用させる役務に使う個室は第三号の二で、煙感知器か熱煙複合式スポット型感知器のどちらかです。
天井等の高さが二十メートル以上の場所は第五号で炎感知器と名指しされていて、これが前の見出しの表の続きにあたります。
自分の建物に昇降路やパイプダクトや個室があるなら、そこだけは高さの表より先にこの項を見てください。

パイプダクトの中まで対象になっているのですね。
点検で開けているのを見たことがあります。

点検口の奥に入っていることが多い場所です。
図面のダクトの位置と点検票を照らし合わせてみてください。

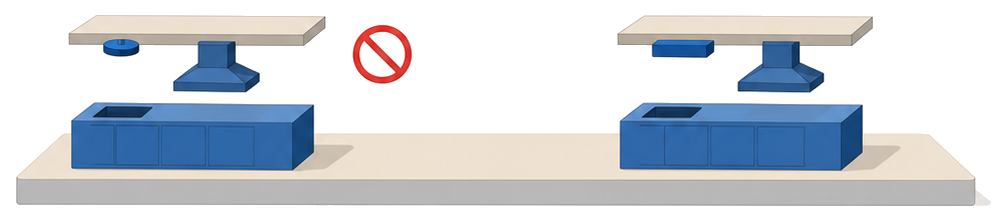

煙感知器が外れる場所には代わりになにを付けるのか

厨房や結露する部屋では、煙感知器と熱煙複合式スポット型感知器が対象から外れます。
外れたあとに何を付けるのかまで、省令は別表で決めています。

消防法施行規則第23条第６項第一号　前項第六号に規定する防火対象物又はその部分で第四項第一号ニ（（チ）を除く。）の規定により煙感知器又は熱煙複合式スポット型感知器を設置せず、かつ、同号ホ（（二）を除く。）の規定により炎感知器を設置しない場所　別表第一の二の三において、場所の区分に応じ、適応するものとされる種別を有する感知器／同令別表第一の二の三備考三　第二十三条第四項第一号ニ（ロ）、（ハ）、（ヘ）及び（ト）に掲げる場所又は同号ホ（ロ）に掲げる場所に設ける定温式感知器は、公称作動温度七十五度以下のものとする。

外れた先は表が引き受けます。
別表第一の二の三は、場所の区分ごとに差動式スポット型と差動式分布型と定温式と補償式スポット型のどれが適応するかを丸印で示しています。
厨房その他正常時において煙が滞留する場所と著しく高温となる場所に丸印が付いているのは定温式だけで、他の三つには付いていません。
腐食性ガスが発生するおそれのある場所と結露が発生する場所には差動式分布型と定温式の二つ、煙が多量に流入するおそれのある場所には四つとも丸印が付いています。
さらに備考で、結露する場所の定温式は防水型、腐食性ガスの場所の定温式は腐食性ガスの性状に応じた耐酸型または耐アルカリ型と限定されています。

厨房の機器がひとつだけ箱の形をしていた理由がわかりました。
ただ温度の指定まであるとは知りませんでした。

備考のほうに書かれているので見落とされがちです。
点検票の種別欄に温度が書かれているか見てみてください。

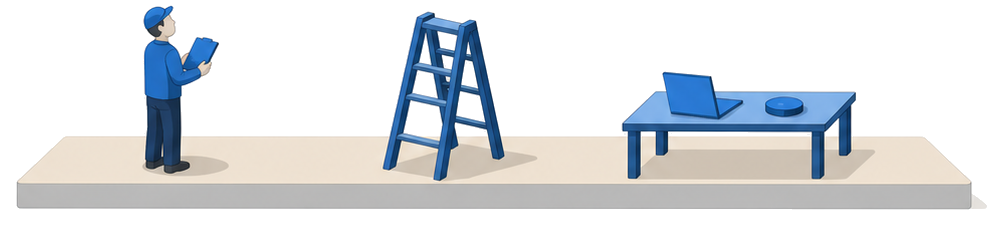

明日からなにを確かめればよいのか

三つのものさしを知っても、自分の建物の答えはまだ出ていません。
条文は残りの場所についても受け皿を用意しています。

消防法施行規則第23条第６項第二号　前項各号に掲げる場所以外の地階、無窓階又は十一階以上の階　差動式若しくは補償式の感知器のうち一種若しくは二種、定温式感知器のうち特種若しくは一種（公称作動温度七十五度以下のものに限る。）、イオン化式若しくは光電式の感知器のうち一種、二種若しくは三種若しくはこれらの種別を有する感知器又は炎感知器　三　前項又は前二号に掲げる場所以外の場所（廊下、便所その他これらに類する場所を除く。）　その使用場所に適応する感知器

残りにも受け皿があります。
地階と無窓階と十一階以上の階は第二号に並んだ種別から選ぶことになり、ここでも定温式は公称作動温度七十五度以下のものに限られています。
それ以外の場所は第三号でその使用場所に適応する感知器とされていて、部屋の使い方から選ぶという建て付けです。
確かめる順番は、部屋ごとの天井高さを拾う、昇降路とパイプダクトと個室を洗い出す、厨房など環境で外れる部屋を挙げる、点検票の種別欄と突き合わせる、の四つで足ります。
そのうえで合っていない部屋が残ったら、点検を頼んでいる業者と所轄消防署に理由を確かめておいてください。

四つの順番なら自分でもたどれそうです。
点検票を出してくるところから始めます。

点検票には種別まで書かれています。
用途を変えた部屋があれば、そこから先に見てください。
