自動火災報知設備の発信機はなぜ昔は設置義務がなかったのか｜受信機の回線や配管の埋め戻しまで五つの質疑応答を現行の条文と照らして解説

延べ面積が350平方メートルを下回るだけで、受信機や感知器の回線の組み方が変わることをご存じでしょうか。
消防実務六法には、自動火災報知設備の受信機や発信機をめぐって当時の消防庁が答えた質疑応答が数多く収録されています。
この記事では、そのなかから五つを選び、現行の消防法施行規則と照らし合わせて読み直します。

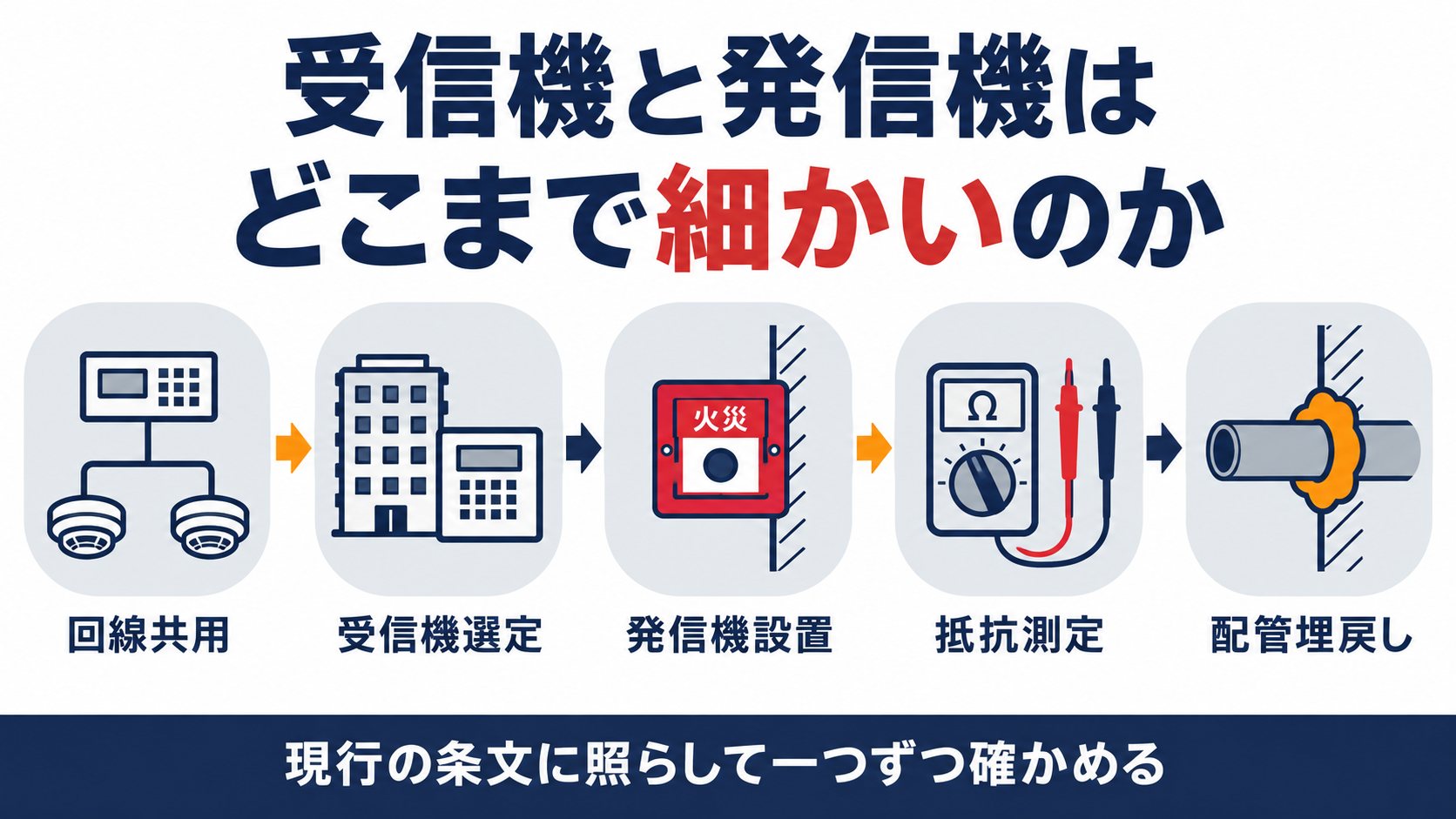

回線の共用から配管の埋め戻しまで、見落としやすい基準を順に確かめていきましょう。

▼

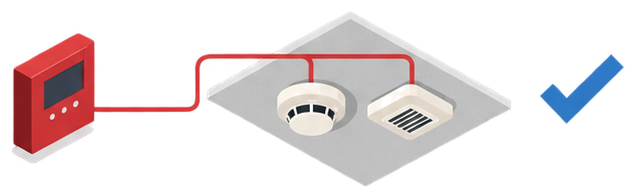

延べ面積350平方メートル以下の建物で煙感知器と熱感知器の回線は一緒にしてよいのか

小さな建物では、受信機そのものの回線数が少なく、設計に工夫が要ります。
煙感知器と熱感知器を同じ回線にまとめてよいのかが問われました。 小規模な建物では感知器の種類を問わず同じ回線にまとめられます。
現行の規則第24条第２号チは、回線数が一のP型２級受信機やGP型２級受信機を、延べ面積が350平方メートルを超える防火対象物には設けないと定めています。
回線が一つしかない受信機を使う以上、その建物に設ける煙感知器と熱感知器は物理的に同じ回線へつながることになり、この質疑の答えは現在も変わりません。
延べ面積がこの基準に近い建物を設計するときは、受信機の回線数を先に決めてから感知器の種類ごとの配線計画を組む必要があります。

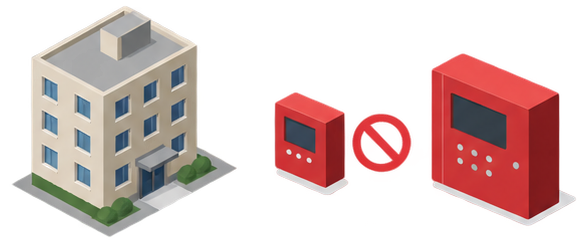

共同住宅で警戒区域が500平方メートルならどの受信機を選べばよいのか

共同住宅は住戸が集まるぶん、警戒区域の面積も大きくなりがちです。
小さな受信機では足りない場合に、どこで線引きされるのかが問われました。 500平方メートルの警戒区域には１回線用の受信機は使えません。
当時の回答にある規則第24条第２号ホは条文の構成が変わり、同じ基準は現在規則第24条第２号チに置かれています。
延べ面積が350平方メートルを超える防火対象物にはP型２級及びGP型２級の１回線用受信機を設けられないため、500平方メートルの警戒区域を持つ共同住宅では複数回線に対応した受信機を選ぶ必要があります。
図面上の警戒区域の面積を先に確認し、350平方メートルの基準に照らして受信機の型式を選定する手順が欠かせません。

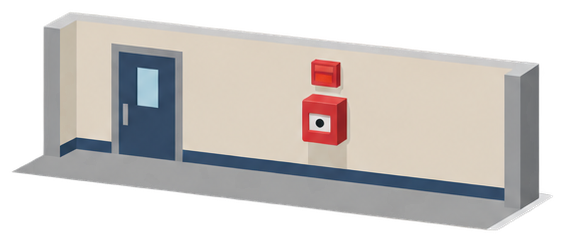

発信機の設置になぜ当時は規定が無く今は歩行距離50メートルと決まっているのか

発信機は火災を見つけた人が押して知らせる重要な機器です。
ところが当時は、その設置そのものを義務づける条文が見当たりませんでした。 当時は設置義務の条文が無いというのが正しい答えでした。
しかしその後の改正で規則第24条第８号の２が新設され、現在は発信機の設置そのものが明文で定められています。
各階ごとにその階の各部分から発信機までの歩行距離50メートル以下、床面からの高さ0.8メートル以上1.5メートル以下、直近に表示灯を設けることなどが具体的に示されました。
昭和44年当時の「規定が無い」という答えをそのまま現在の設計にあてはめると誤りになるため、発信機を配置するときは必ず現行の規則第24条第８号の２を確認する必要があります。

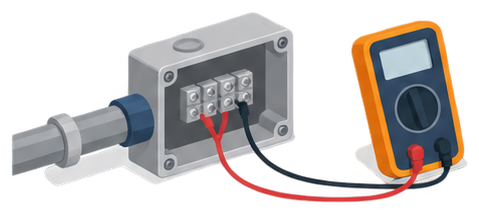

発信機の回路抵抗50オーム以下はどうやって測定するのか

受信機から発信機までの回路には、抵抗の上限が決められています。
数字の基準はあっても、どうやって測るのかが問われました。 回路の末端を閉じてから電路ごとに測るのが基本の手順です。
現行の規則第24条第１号トは、P型受信機及びGP型受信機の感知器回路の電路の抵抗を50オーム以下となるように設けることを定めていて、この基準は昭和44年当時から変わっていません。
測定の際は発信機の押ボタンや終端抵抗を操作して回路をつなげた状態にし、受信機側から電路ごとに抵抗を計測します。
点検のたびにこの手順で数値を確認しておけば、配線の劣化や接触不良を早期に見つける手がかりになります。

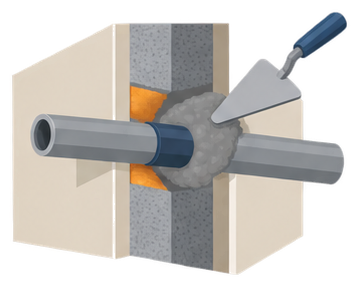

自動火災報知設備の配線が共同住宅の界壁を貫通する部分はどう埋め戻せばよいのか

共同住宅の各戸を区切る界壁は、延焼を防ぐための大切な区画です。
そこを配線が貫通するとき、施工方法が問われました。 配線の隙間は給水管と同じようにモルタル等で埋め戻します。
現行の建築基準法施行令第114条第５項は、共同住宅の各戸を区切る界壁等を給水管や配電管が貫通する場合に、同令第112条第20項の規定を準用すると定めています。
その第112条第20項は、管と防火区画との隙間をモルタルその他の不燃材料で埋めることを求めており、この枠組みは昭和44年当時から変わっていません。
自動火災報知設備の配線が共同住宅の界壁を貫通する工事では、給水管の貫通処理と同じ考え方で、隙間を不燃材料で確実に埋め戻す必要があります。
