非常電源専用受電設備はどうやって検査で電気系統を確かめるのか｜絶縁距離と接地抵抗の合格基準を解説

高圧で受電する非常電源専用受電設備は、キュービクル式なら不燃専用室が要らないという設置基準までは知られていても、実際に何を測って合格にしているかは意外と知られていません。
工事が終わったあとには目で見る外観試験だけでなく、実際に電圧をかけたり抵抗を測ったりする機能試験が待っています。
高圧の充電部どうしの距離はミリメートル単位、接地抵抗はオーム単位というように、それぞれ基準の数値が決まっています。

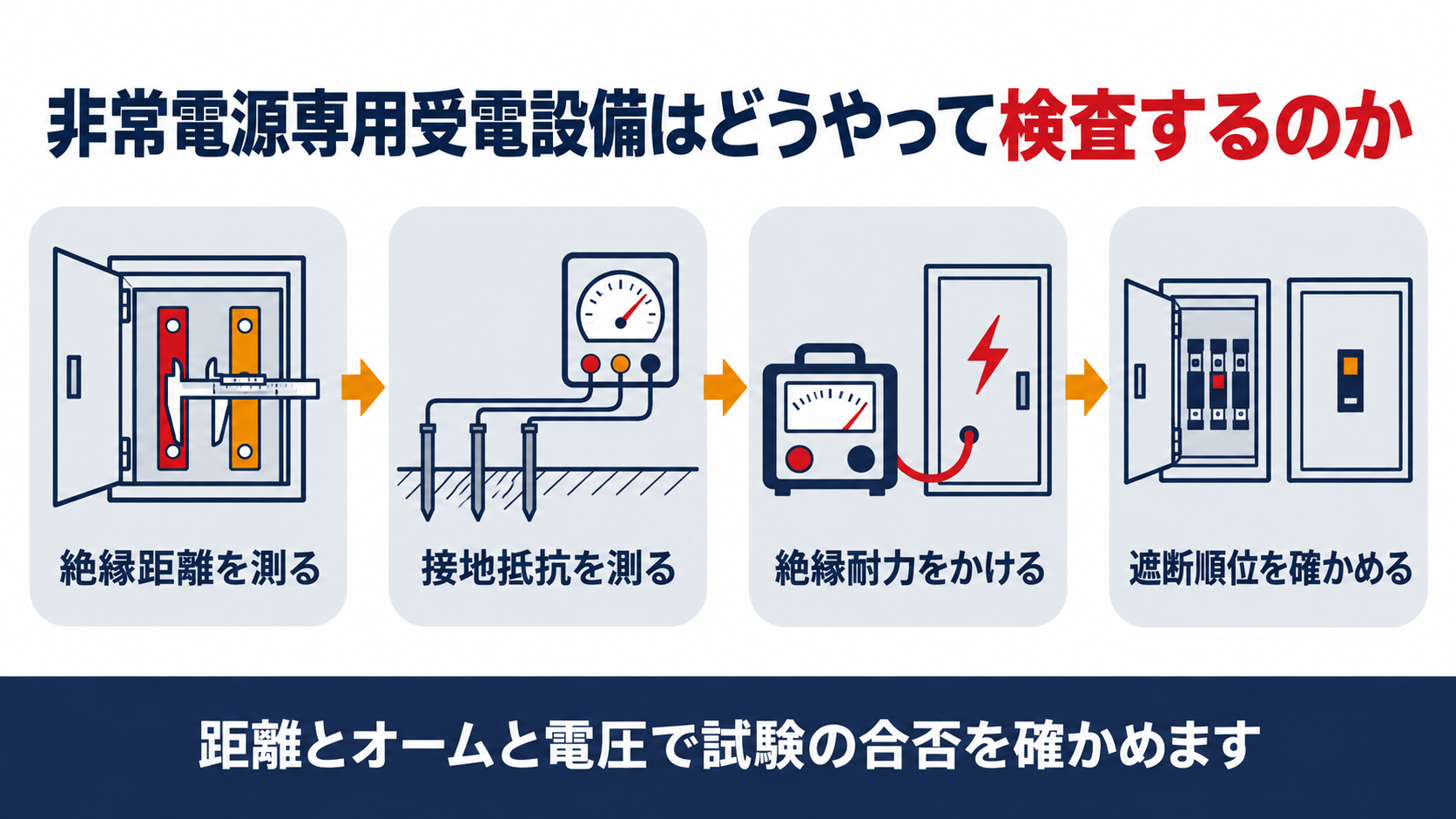

今回は非常電源専用受電設備の機能試験で実際に確かめられる絶縁距離・接地抵抗・絶縁耐力・遮断順位・作動試験の中身を解説します。

▼

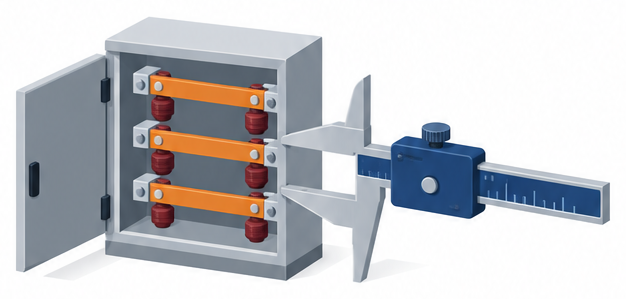

高圧回路の絶縁距離はなぜミリメートル単位まで決まっているのか

非常電源専用受電設備の内部には、高圧の電気が流れる充電部がいくつも並んでいます。
これらの間隔は、感電や短絡を防ぐためにミリメートル単位で数値が決まっています。 絶縁距離は「離れていればよい」のではなく、部位ごとに下限の数値が決まっています。
最も広いのは高圧充電部どうしの90ミリメートルで、大地との間は70ミリメートルまで縮められます。
電線の端末部は絶縁電線の外被の外側から測るのが原則ですが、外被端から50ミリメートル以内は絶縁テープを巻いても高圧充電部とみなすという判定基準もあります。
つまりテープで覆ったつもりでも、近すぎれば規定違反になるということです。
検査ではこの数値をスケールで実際に測り、表の値を下回っていないかを確認します。

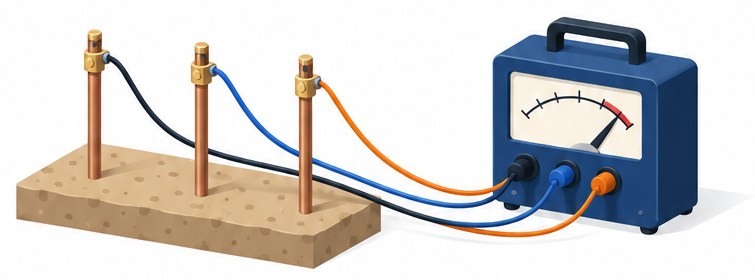

接地抵抗はなぜ20メートルも離れた場所で測るのか

機器の金属製の外箱や鉄台は、万一の漏電から人を守るために接地されています。
この接地が実際に効いているかどうかは、接地抵抗計という専用の測定器で確かめます。 接地抵抗は、離れた場所に打ち込んだ棒との間で測るという測定原理そのものに理由があります。
被測定接地極Ｐ１から約20メートル離れた位置にＰ３を、その中間にＰ２を打ち込み、３点の電位差から抵抗値を求めます。
合否の基準は電圧の種別で変わり、Ａ種は10オーム以下、Ｄ種は100オーム以下と定められています。
数値が大きいほど、漏電したときに電気が地面へ逃げにくくなっていることを意味します。
測定前には電源を確実に遮断し、検電器で安全を確認してから作業することも決まりの一つです。

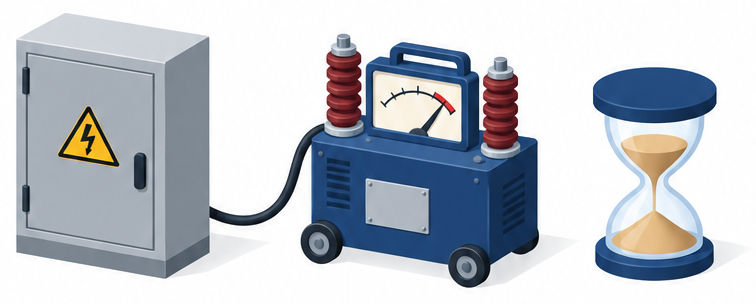

絶縁耐力試験はどんな電圧をどれだけの時間かけて確かめるのか

絶縁距離が確保されていても、実際に高い電圧をかけたときに耐えられるかは別に確かめる必要があります。
そのための試験が、絶縁耐力試験です。 絶縁耐力試験は、ふだんの電圧より高い電圧をわざとかけて耐えられるかを確かめる試験です。
高圧電路は最大使用電圧の1.5倍、特別高圧電路は1.25倍の電圧を印加し、連続して10分間耐えることが合格の条件です。
接地抵抗試験や作動試験と同じく、他の法令に基づく試験と兼ねて行うこともできます。
ただし告示の基準に適合した認定キュービクルで、指定認定機関の認定表示が貼付されているものは、この絶縁耐力試験を省略できます。
つまり認定品を選ぶかどうかで、現場で立ち会う試験の手間そのものが変わってきます。

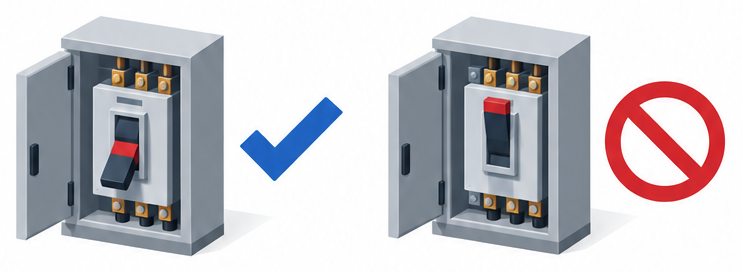

一般負荷の事故はなぜ消防用設備の電源に波及しないのか

非常電源専用受電設備は、同じ受電設備から一般の照明やコンセントにも電気を分けていることがあります。
一般側で事故が起きても、消防用設備側まで止まってしまっては本末転倒です。 ネットワーク方式やループ方式で配電する場合には、遮断する順番そのものが決められています。
一般負荷側の配線用遮断器（ＭＣＣＢ）が先に遮断し、消防用設備側につながるＬＢＳ又はＣＢは一般負荷の過負荷や短絡では遮断しない構造にしておく、という考え方です。
変圧器の二次側から供給する場合や特別高圧で受電する場合でも、一般負荷側だけが先に落ちるという順位は変わりません。
検査ではこの分岐方法が図面どおりに結線されているかを目視で確認します。
だから一般側でトラブルがあっても、消防隊が到着するまで消防用設備は動き続けられます。

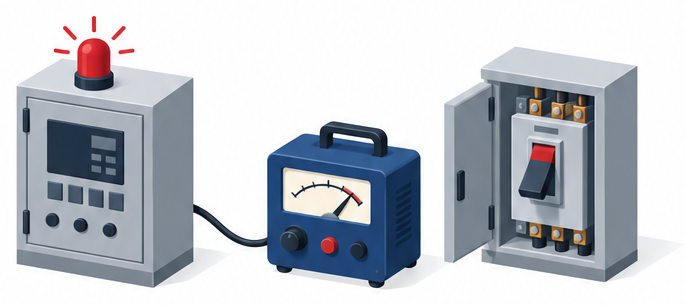

保護継電器が正常に作動するかはどうやって確かめるのか

過電流や地絡が実際に起きたとき、保護継電器が正しく働かなければ意味がありません。
そこで工事完了後には、模擬的に異常を発生させて動作を確かめる試験も行います。 作動試験は、実際に事故を起こさずに異常を再現できる装置を使うのが特徴です。
使うのは模擬試験装置で、過電流や地絡を模擬的に発生させて保護装置の反応を確かめます。
確認するのは、保護継電器が正常に作動して遮断器の開放・表示・警報まで一連の動作が行われるかどうかです。
あわせて計器や点検スイッチ類に機能不良や破損がないか、定格電圧が確立しているかも見ます。
数値の基準だけでなく、いざというときに設備が正しく反応するかまで、工事の最後に確認しているわけです。
