消防用設備の配線はなぜ光ファイバケーブルも使えるのか｜耐熱電線と同等以上の性能を求める基準を解説

光ファイバケーブルという言葉を聞くと、消防設備からは縁遠い技術だと感じるかもしれません。
しかし実は、一定の条件を満たせば光ファイバケーブルも消防用設備等の配線として使うことが認められています。
条件を満たさないまま導入してしまうと、検査で指摘を受けて配線をやり直す事態にもなりかねません。
今回は光ファイバケーブルが消防用設備の配線として認められる仕組みを解説します。

うちのビルで火災報知設備の配線を、光ファイバケーブルに替えたいと相談を受けたんです。

電気を通す電線じゃなくて、光ファイバでもいいのかと迷いますよね。

はい、電線と同じ扱いにできるのか気になっていて。

実は耐熱電線と同等以上の性能と確認できれば、光ファイバケーブルも使えるんですよ。

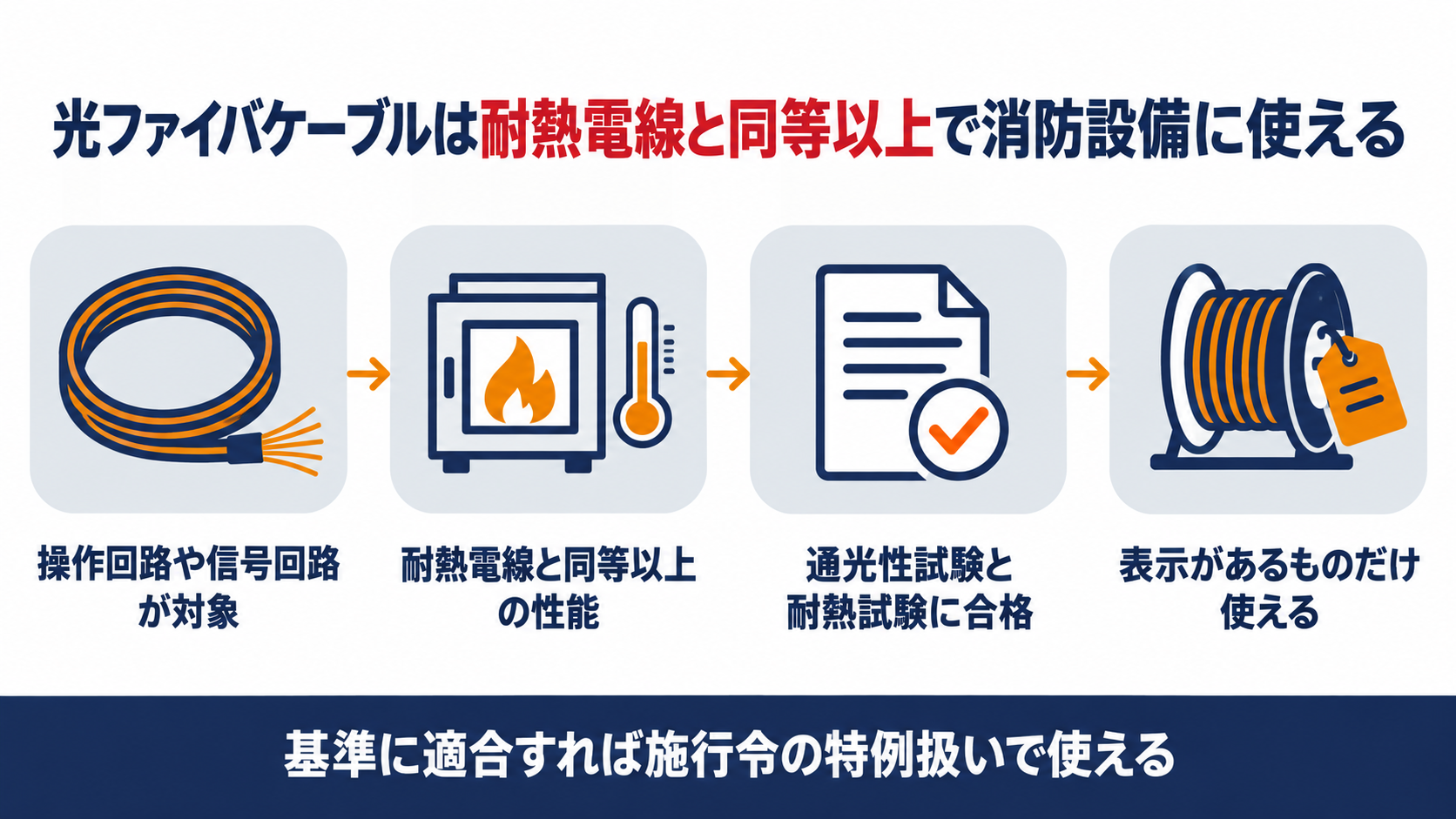

この記事の結論

光ファイバケーブルは、消防用設備等の操作回路・信号回路の配線として使うことが認められています
認められるのは耐熱電線と同等以上の性能を持つ「耐熱光ファイバケーブル」だけです
通光性試験・耐熱試験に合格したものだけが対象になります
製造者名・製造年・耐熱光ファイバケーブルである旨の表示が無ければ使えません
根拠は消防法施行令第32条の特例扱いです

▼

光ファイバケーブルはなぜ消防用設備の配線に使われるようになったのか

通信の世界では、光ファイバケーブルの利用がどんどん広がっていました。
その流れが、消防用設備の配線にも及んだのが今回のきっかけです。

光ファイバケーブルの耐熱性能等について（通知）（昭和61年12月12日消防予第178号消防庁予防救急課長）　近年、通信関係の分野において、光ファイバケーブルを使用する例が増加しているところであるが、特に最近においては光ファイバケーブルは、通信施設間において敷設されるばかりでなく、建設が増加しつつあるインテリジェントビルにおいても、通信回路等として使用されつつある。一方、防火対象物に設置される消防用設備等についても、エレクトロニクス技術の活用により、各設備等を有機的に結合させシステム化を図る傾向にあり、このような防災に関する情報量の増加に対応して、光ファイバケーブルが使用されることが予想される。

通信量が増えたビルほど、光ファイバケーブルへの置き換えが進みやすい状況でした。
消防用設備も感知器や受信機どうしを結ぶ信号量が増え、同じ流れに乗る形になったのです。
当時はまだ、光ファイバケーブルを消防用設備の配線として使ってよいかどうかの基準がありませんでした。
そこで消防庁が検討を進め、この通知で初めて基準を示すことになりました。
インテリジェントビルという言葉自体が、当時の技術トレンドを物語っています。

うちのビルも通信回線を増やしたタイミングで相談されました。

通信設備の更新とあわせて配線を見直す建物は多いんですよ。

どんな回路の光ファイバケーブルが対象になるのか

対象になるのは、電源そのものの配線ではありません。

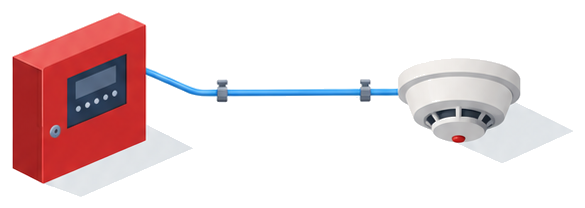

機器を動かすための操作回路と、信号をやり取りする信号回路が対象です。

光ファイバケーブルの耐熱性能等について（通知）　これらの状況を踏まえ、光ファイバケーブルを消防用設備等の操作回路、信号回路等として使用する場合における耐熱性能等について、かねてから当庁において検討を進めてきたところであるが、今般、耐熱性能が要求される部分に光ファイバケーブルが使用される場合における基準を、別添「耐熱光ファイバケーブルの基準」のとおり定めることとした。

消防法施行規則第12条第１項第５号　操作回路又は第三号ロの灯火の回路の配線は、電気工作物に係る法令の規定によるほか、次のイ及びロに定めるところによること。イ　六百ボルト二種ビニル絶縁電線又はこれと同等以上の耐熱性を有する電線を使用すること。ロ　金属管工事、可とう電線管工事、金属ダクト工事又はケーブル工事（不燃性のダクトに布設するものに限る。）により設けること。ただし、消防庁長官が定める基準に適合する電線を使用する場合は、この限りでない。

つまり、この規則のただし書が光ファイバケーブルの入口になっています。
操作回路や信号回路のように、耐熱性が求められる部分だけが対象なのです。
消防用設備の主回路そのものを光ファイバケーブルに置き換える話ではありません。
あくまで「情報を伝える配線」の選択肢が広がったと考えるとわかりやすいです。

電源の配線まで光ファイバにできるわけじゃないんですね。

そのとおりです、対象はあくまで操作回路と信号回路に限られます。

耐熱光ファイバケーブルはどんな基準を満たせばよいのか

基準を満たしたケーブルには、専用の呼び名が与えられています。
それが「耐熱光ファイバケーブル」です。

耐熱光ファイバケーブルの基準（別添）　第１　趣旨　この基準は、耐熱電線と同等以上の耐熱性能を有する光ファイバケーブル（以下「耐熱光ファイバケーブル」という。）の性能及び材質の基準を定めるものとする。第３　通光性試験及び耐熱試験　耐熱光ファイバケーブルは、次により通光性試験及び耐熱試験を行い、そのいずれの試験にも合格しなければならない。加熱炉は、試験体を挿入しないで加熱した場合において、380度プラスマイナス38度の温度を15分間以上保つことができる性能を有するものであること。

消防法施行令第32条　この節の規定は、消防用設備等について、消防長又は消防署長が、防火対象物の位置、構造又は設備の状況から判断して、この節の規定による消防用設備等の基準によらなくとも、火災の発生又は延焼のおそれが著しく少なく、かつ、火災等の災害による被害を最少限度に止めることができると認めるときにおいては、適用しない。

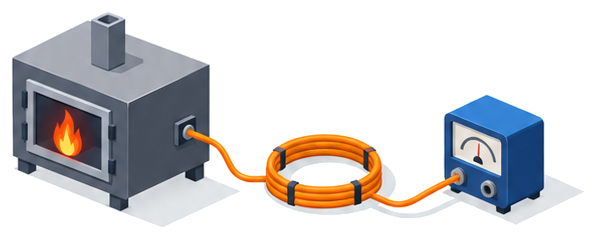

通光性試験は光がきちんと伝わるか、耐熱試験は熱に耐えられるかを見る試験です。
両方に合格して初めて「耐熱光ファイバケーブル」と名乗れます。
この基準に適合する場合、消防法施行令第32条の特例扱いとして、耐熱電線を使ったものと同じに扱われます。
性能を試験で確認できたものだけに、電線と同等の資格を与える仕組みだといえます。
なお当時この基準が引用していた耐熱電線の告示は、その後平成９年消防庁告示第11号へ全部改正されていますが、380度15分間という耐熱試験の考え方そのものは変わっていません。

試験に受かったものだけが「耐熱光ファイバケーブル」を名乗れるんですね。

はい、名乗るだけでは駄目で、実際に試験へ合格している必要があります。

試験に合格していない光ファイバケーブルはなぜ使えないのか

見た目が同じ光ファイバケーブルでも、中身は同じとは限りません。
だからこそ、表示による見分け方が決められています。

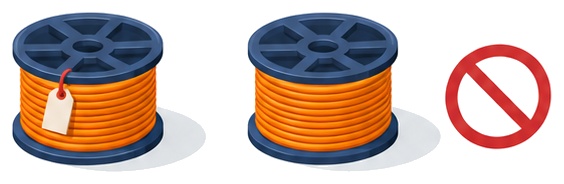

耐熱光ファイバケーブルの基準（別添）　第４　表示　耐熱光ファイバケーブルには、次に掲げる事項をその見やすい箇所に消えないように表示しなければならない。（1）製造者名又は商標　（2）製造年　（3）耐熱光ファイバケーブルである旨の表示

この表示が無いケーブルは、耐熱光ファイバケーブルとして扱うことができません。
一般の通信用として売られている光ファイバケーブルには、当然この表示はありません。
見た目や価格だけで選んでしまうと、検査のときに基準不適合を指摘されかねません。
製造者名・製造年・耐熱光ファイバケーブルである旨の３点セットが揃っているかを必ず確認してください。
配線を任せる工事業者にも、あらかじめこの表示の確認を依頼しておくと安心です。

普通に売っている光ファイバケーブルとは、表示が違うということですね。

そうです、通信用の一般品とは表示の有無で見分けがつきます。

導入前に何を確認すればよいのか

最後は、実際に導入を検討するときの手順です。
書類の確認と事前相談の２つがポイントになります。

光ファイバケーブルの耐熱性能等について（通知）　ついては、消防用設備等の操作回路、信号回路等として同基準に適合する光ファイバケーブルを使用する場合には、耐熱電線と同等以上の耐熱性能を有するものとして消防法施行令第三十二条の適用して差し支えないものである。おって、貴管下市町村に対してもこの旨示達し、よろしく御指導願いたい。

導入前には、まず表示と試験成績書の両方をそろえて確認しましょう。
表示だけでは分からない試験の合否も、成績書があれば裏付けが取れます。
そのうえで、実際に採用する前に所轄消防署への事前相談を済ませておくと安心です。
特例扱いという性質上、現場の判断が入る余地があるためです。
書類と相談の両方を済ませてから、初めて配線工事に進むという順番を守ってください。

つまり書類の確認と消防署への相談、両方やっておけばいいんですね。

そのとおりです、この順番を守れば工事のやり直しを防げます。
