スプリンクラー設備の建物にある箱は屋内消火栓なのか｜補助散水栓の表示と水平距離を解説

スプリンクラー設備が入っている建物の廊下で、消火栓によく似たホースの箱を見かけることがあります。
ところが消火栓だと思って書類を探しても、屋内消火栓設備の点検の記録がどこにも出てきません。
その箱はスプリンクラー設備の一部として設けられた補助散水栓かもしれません。
屋内消火栓設備と補助散水栓は根拠になる条文からして別のものです

うちの建物にはスプリンクラーが入っているのに、廊下に消火栓のような箱があります。
あれは何なのでしょうか。

おそらく補助散水栓だと思います。
箱の表面に何と書いてあるかを見てみてください。

消火栓と書いていなければ違うものということですか。

そのとおりです。
補助散水栓の箱は消火用散水栓と表示することが規則で決まっています。

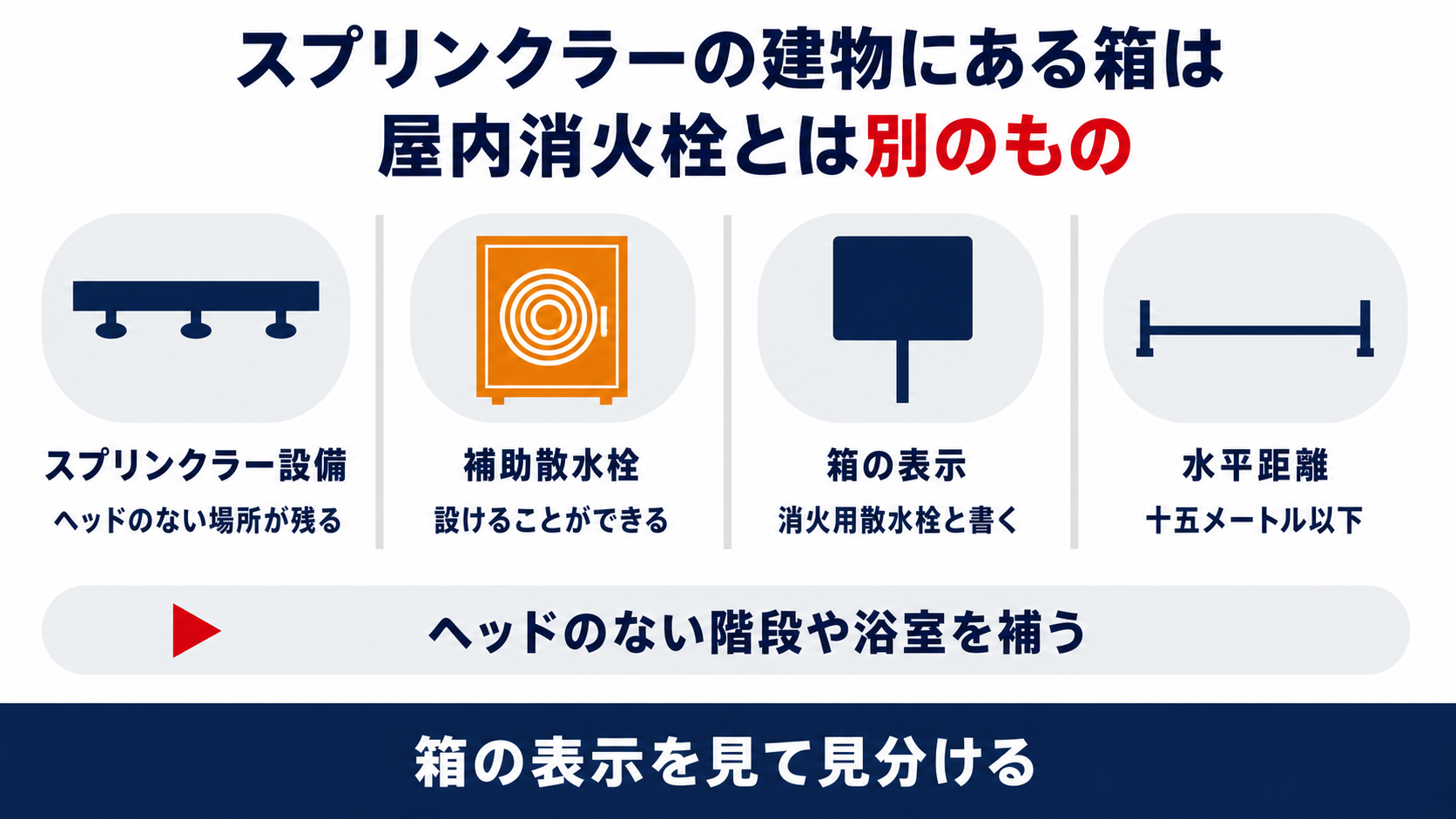

この記事の結論

スプリンクラー設備を基準どおりに設置すると、その有効範囲の部分について屋内消火栓設備を設置しないことができます（消防法施行令第11条第４項）
補助散水栓はスプリンクラー設備に設けることができる設備として書かれています（消防法施行令第12条第２項第８号）
補助散水栓箱の表面には消火用散水栓と表示します（屋内消火栓箱は「消火栓」）
その階の各部分から一のホース接続口までの水平距離は15メートル以下とします
開閉弁を開けるとスプリンクラーヘッドが開いたときと同じように自動警報装置が警報を発します

▼

スプリンクラー設備の建物にホースの箱があるのはなぜか

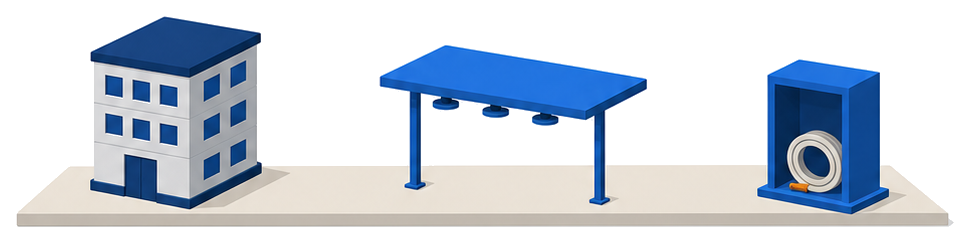

スプリンクラー設備を基準どおりに入れると、屋内消火栓設備は省くことができます。
省いたあとに人が手で使える手段を残すための仕組みが補助散水栓です。

消防法施行令第11条第４項（屋内消火栓設備に関する基準）　第一項各号に掲げる防火対象物又はその部分にスプリンクラー設備（略）を次条（略）に定める技術上の基準に従い、又は当該技術上の基準の例により設置したときは、同項の規定にかかわらず、当該設備の有効範囲内の部分（略）について屋内消火栓設備を設置しないことができる。

省けるのは有効範囲の中だけです。
スプリンクラーヘッドが天井にある部分は火災を自動で感知して水をまくので、屋内消火栓設備を重ねて置く必要がありません。

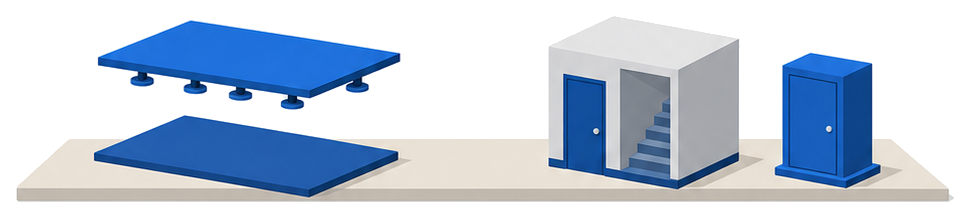

ところが同じ階の中には、階段や浴室のようにヘッドを設けなくてよい場所が必ず残ります。
そこだけが手で消す手段を持たないまま取り残されるので、スプリンクラー設備の側にホースを備えた栓を足せるようにしてあります。
これが補助散水栓で、廊下の壁で見かける箱の正体はこれであることが少なくありません。
まずは自分の建物の箱がどちらなのかを、思い込みではなく表示で確かめるところから始めてください

スプリンクラーがあれば消火栓は要らないと聞いていました。
それなのに箱があるのが不思議だったのです。

省けるのはヘッドの効く範囲だけだからです。
まずは図面でヘッドのない部分がどこかを確かめてください。

補助散水栓はどこに設けられるのか

補助散水栓は建物の広さで設置義務が決まる設備ではありません。
スプリンクラー設備に付け足すことができる設備として書かれています。

消防法施行令第12条第２項第８号（スプリンクラー設備に関する基準）　スプリンクラー設備には、総務省令で定めるところにより、補助散水栓を設けることができること。／消防法施行規則第13条の６第４項第１号　補助散水栓は、防火対象物の階ごとに、その階の各部分から一のホース接続口までの水平距離が十五メートル以下となるように設けること。ただし、スプリンクラーヘッドが設けられている部分に補助散水栓を設ける場合にあつては、この限りでない。

ヘッドのない場所を埋めるための設備です。
条文が設けることができると書いているとおり、補助散水栓そのものに設置義務はありません。

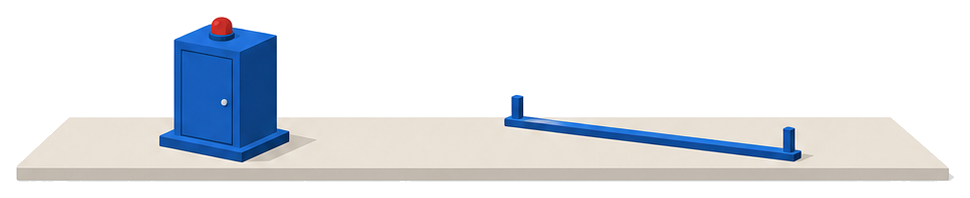

一方で設けるのであれば、その階の各部分から一のホース接続口まで15メートル以下という距離の条件が付きます。
ただし書きが働くのはスプリンクラーヘッドが設けられている部分なので、距離を測るのは主にヘッドのない部分になります。
どこにヘッドを設けなくてよいかは消防法施行規則第13条第３項に並んでおり、階段・浴室・便所・エレベーターの機械室・発電機や変圧器のある場所などが挙げられています。
その一覧を図面に重ねてみると、補助散水栓が受け持っている範囲が見えてきます

つまり箱の数は建物の広さでは決まっていないのですね。

設けるかどうかは任意ですが、設けた以上は距離の条件が付きます。
ヘッドのない部分の一覧と図面を突き合わせてみてください。

補助散水栓にはなにが求められているのか

性能と表示の両方に決まりがあります。
とくに箱の表面に書く文字が屋内消火栓と違います。

消防法施行規則第13条の６第４項第２号・第３号イ・ロ　補助散水栓が設置されるいずれの階においても、当該階のすべての補助散水栓（略）を同時に使用する場合に、それぞれのノズルの先端において、放水圧力が〇・二五メガパスカル以上で、かつ、放水量が六十リットル毎分以上の性能のものとすること。／補助散水栓箱には、その表面に「消火用散水栓」と表示すること。／補助散水栓の上部には、取付け面と十五度以上の角度となる方向に沿って十メートル離れたところから容易に識別できる赤色の灯火を設けること。

表示の文字で見分けられます。
屋内消火栓の箱は消防法施行規則第12条第１項第３号イで「消火栓」と表示することになっており、補助散水栓の箱は消火用散水栓と表示します。
放水圧力0.25メガパスカル以上・放水量60リットル毎分以上という性能は、消防法施行令第11条第３項第２号イの屋内消火栓（いわゆる２号消火栓）と同じ数値です。
それでも根拠になっている条文が違うので、書類のうえでは別の設備として扱われます。
赤色の灯火を上部に設ける点は屋内消火栓と共通なので、灯火だけを見ても区別はできません。
箱の前に立ったら、まず表面の文字を読むのがいちばん確実です

消火用散水栓と書いてあれば補助散水栓ということですね。

そのとおりです。
表示がかすれている箱は書き直しの対象になるので、あわせて見ておいてください。

実務で見落としやすいのはどこか

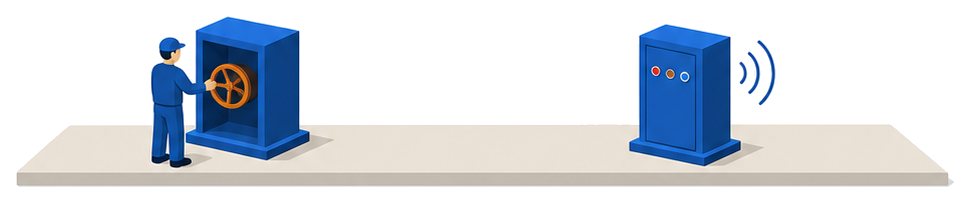

補助散水栓の開閉弁は、開けるだけで警報が鳴ります。
訓練のときに知らずに開けて受信機を鳴らしてしまう例があります。

消防法施行規則第14条第１項第４号イ（スプリンクラー設備に関する基準の細目）　自動警報装置は、次に定めるところによること。（略）スプリンクラーヘッドの開放又は補助散水栓の開閉弁の開放により警報を発するものとすること。／消防法施行規則第13条の６第４項第５号　補助散水栓の開閉弁は、床面からの高さが一・五メートル以下の位置又は天井に設けること。ただし、当該開閉弁を天井に設ける場合にあつては、当該開閉弁は自動式のものとすること。

開ければヘッドと同じ扱いで鳴ります。
補助散水栓はスプリンクラー設備の配管につながっているので、開閉弁を開くと流水検知装置が動いて自動警報装置が警報を発します。
点検や訓練で扱うときは、防災センターや管理室へ先に伝えてから開けることになります。
また補助散水栓は屋内消火栓設備ではないので、屋内消火栓設備の書類をいくら探しても出てきません。
開閉弁を天井に設けている建物では自動式でなければならないので、手で回す弁が天井にある状態は直す対象になります。
訓練の計画を作るときは、どの箱を開けると何が鳴るのかを先に書き出しておいてください

訓練で開けたら急にベルが鳴ったのは、これが理由だったのですね。

配管がスプリンクラーと同じだからです。
訓練の計画にはあらかじめ警報が鳴ることを書き込んでおいてください。

明日からなにを確認すればよいのか

確かめるのは箱の前とホースと届く範囲です。
どれも図面と現物を見比べれば分かります。

消防法施行規則第13条の６第４項第６号ロ　補助散水栓を設置する階における消防用ホースの長さは、補助散水栓のホース接続口からの水平距離が十五メートルの範囲内の当該階の各部分に有効に放水することができる長さとすること。ただし、スプリンクラーヘッドが設けられている部分に補助散水栓を設ける場合にあつては、この限りでない。

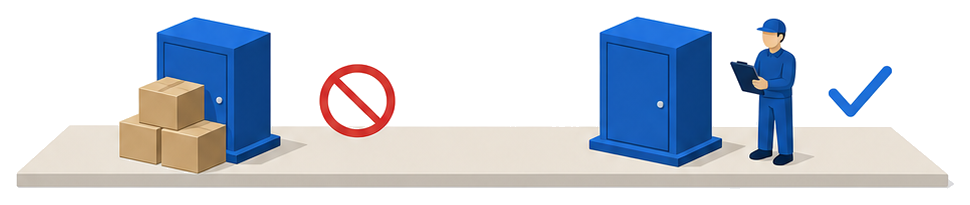

箱の前を空けておくのが先です。
表示も灯火も整っていて、箱の前に荷物が積まれていれば火災のときに開けられません。
次に箱を開けてホースが接続口に付いているかを見ます。
改装で間仕切りが増えると以前は届いていた範囲に届かなくなることがあるので、間取りを変えた階はとくに確かめてください。
判断に迷う箱があれば、図面と点検結果報告書を持って所轄の消防署に確かめるのが確実です

まずは箱の前に物を置かないところからですね。

それがいちばん効きます。
次の点検のときに表示とホースの状態もあわせて記録に残してください。
