自動火災報知設備の非常電源はなぜ蓄電池が中心になるのか｜延べ面積千平方メートルで変わる選択肢と借り方の違いを解説

自動火災報知設備の非常電源は、消防法施行規則第二十四条第四号が独自に定めています。
屋内消火栓設備の非常電源が認める非常電源専用受電設備・自家発電設備・蓄電池設備・燃料電池設備の四種類のうち、自動火災報知設備で使えるのは実質二種類だけです。
延べ面積千平方メートル以上の特定防火対象物になると、その二種類からさらに絞り込まれます。
この記事では、その絞り込みの構造と借りる基準の違いを整理します。

自動火災報知設備の非常電源も、屋内消火栓と同じ四種類から選べると思っていました。

実は自動火災報知設備だけ、選べる非常電源がかなり絞られているんです。
延べ面積によっても変わります。

延べ面積で選べる電源まで変わるんですか。

はい。
今日はその絞り込みの理由を条文で見ていきましょう。

この記事の結論

自動火災報知設備の非常電源（消防法施行規則第二十四条第四号）は、屋内消火栓設備が定める四種類のうち非常電源専用受電設備と蓄電池設備の二種類しか選べない
延べ面積千平方メートル以上の特定防火対象物では、その二種類からさらに絞られ蓄電池設備しか使えない
蓄電池設備と非常電源専用受電設備では、第十二条第一項第四号のうち借りる範囲が大きく違う
非常電源専用受電設備は設置場所と配線の基準だけを借り、自家発電設備や蓄電池設備自体の構造規定はそもそも及ばない
蓄電池設備の容量は自動火災報知設備を有効に十分間作動できればよく、屋内消火栓の三十分より短い

▼

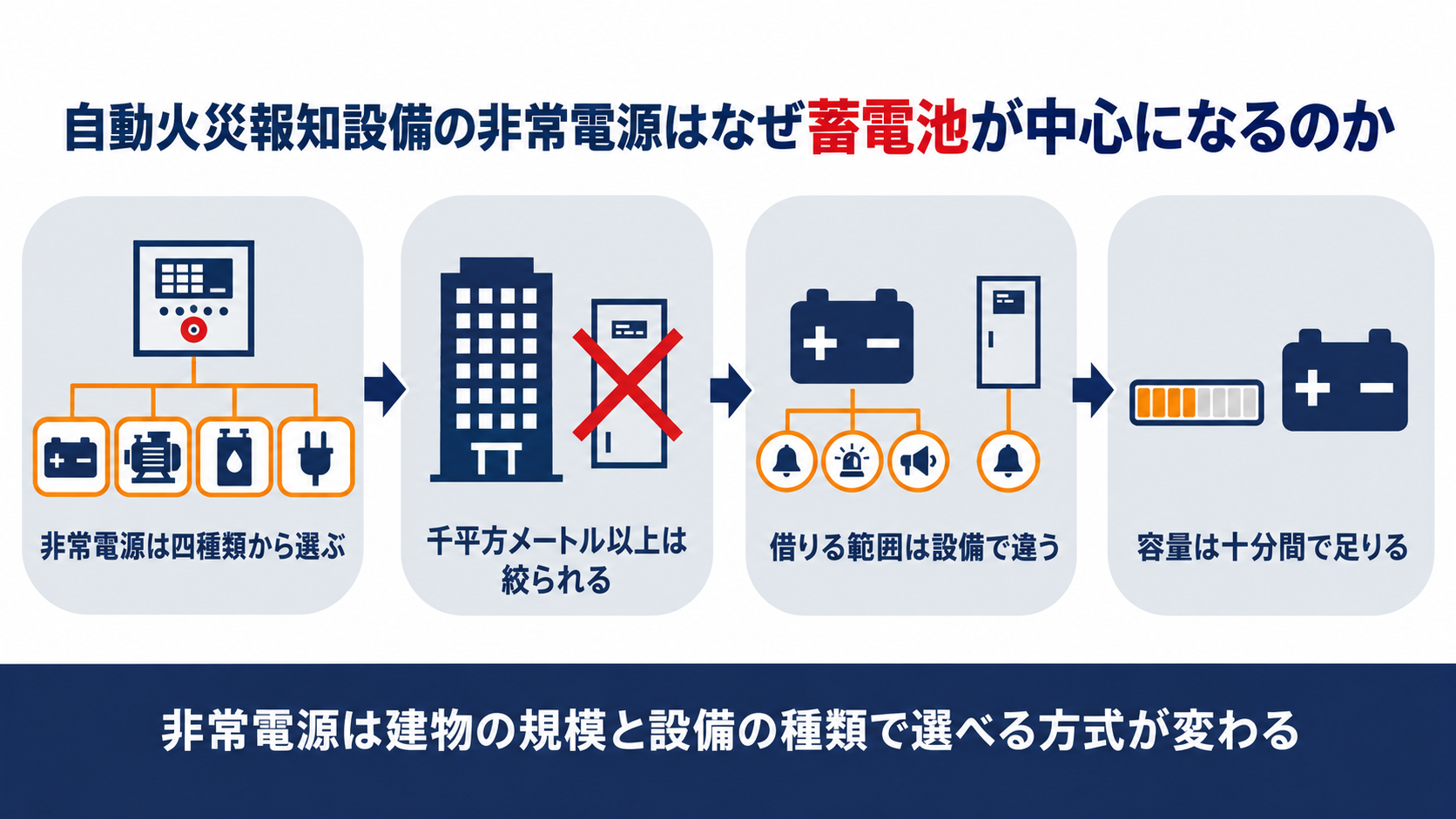

自動火災報知設備の非常電源が延べ面積千平方メートルを境に蓄電池設備へ絞られる仕組みを示す図解

自動火災報知設備の非常電源はなぜ建物の規模で選べる方式が変わるのか

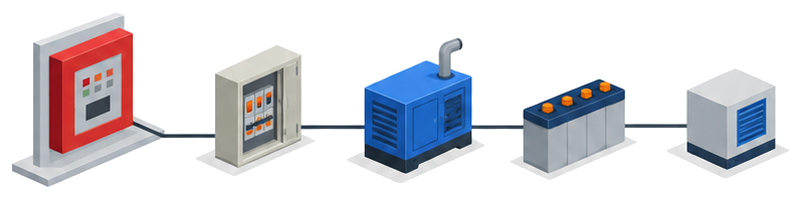

受信機と非常電源専用受電設備・自家発電設備・蓄電池設備・燃料電池設備の四種類を並べたイラスト

屋内消火栓設備の非常電源は、四種類の設備から自由に選べます。
自動火災報知設備はこの条文を借りていますが、選べる範囲が違います。

【消防法施行規則第二十四条第四号】非常電源は、次に定めるところにより設けること。イ　延べ面積が千平方メートル以上の特定防火対象物に設ける自動火災報知設備の非常電源にあつては蓄電池設備（直交変換装置を有する蓄電池設備を除く。）、その他の防火対象物に設ける自動火災報知設備の非常電源にあつては非常電源専用受電設備又は蓄電池設備によること。

選べるのは原則二種類だけです。
屋内消火栓設備の非常電源（第十二条第一項第四号）は非常電源専用受電設備・自家発電設備・蓄電池設備・燃料電池設備の四種類を認めていますが、自動火災報知設備の条文はこの四種類をまるごと準用せず、独自にイからニまでを書き直しています。
書き直された本文が指定するのは非常電源専用受電設備と蓄電池設備の二種類だけで、自家発電設備と燃料電池設備は選択肢に入っていません。
どちらを選べるかは、設置する防火対象物の用途と延べ面積で決まります。
次の章で、その延べ面積の基準を確認します。

自家発電設備や燃料電池設備は、自動火災報知設備には使えないんですね。

そのとおりです。
四種類のうち二種類だけに絞られています。

延べ面積千平方メートル以上の特定防火対象物ではなぜ蓄電池設備しか使えないのか

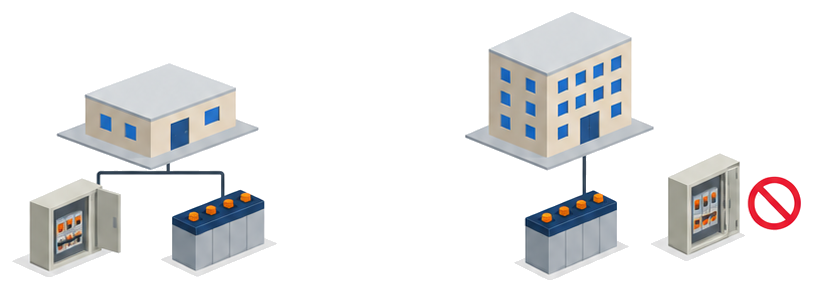

延べ面積千平方メートル以上の大きな建物と小さな建物を並べ大きい方の非常電源専用受電設備に禁止マークを付けたイラスト

二種類の非常電源のうち、どちらを選べるかは建物の規模で変わります。
条文のイに戻って、延べ面積の基準を確認します。

【消防法施行規則第二十四条第四号イ】延べ面積が千平方メートル以上の特定防火対象物に設ける自動火災報知設備の非常電源にあつては蓄電池設備（略）、その他の防火対象物に設ける自動火災報知設備の非常電源にあつては非常電源専用受電設備又は蓄電池設備によること。

延べ面積千平方メートルが境目です。
特定防火対象物で延べ面積千平方メートル以上になると、非常電源専用受電設備は選択肢から外れ、蓄電池設備だけが残ります。
延べ面積が千平方メートル未満の特定防火対象物や、特定防火対象物に当たらない防火対象物であれば、非常電源専用受電設備と蓄電池設備のどちらでもかまいません。
非常電源専用受電設備は電力会社からの引き込みを専用の配電盤で受ける方式で、停電そのものには対応できない点は屋内消火栓設備の場合と同じです。
延べ面積の算定は建物全体で行うため、増築や用途変更で基準を超えていないかを確認する必要があります。

うちの建物は延べ面積が大きいので、蓄電池設備しか選べないということですね。

はい。
面積表で千平方メートルを超えているか確認してみましょう。

蓄電池設備と非常電源専用受電設備で借りる基準はどう違うのか

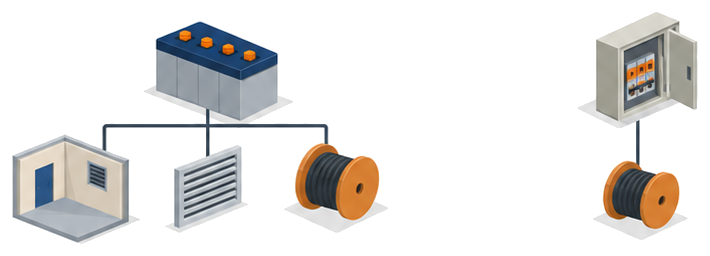

蓄電池設備に多くの付随項目、非常電源専用受電設備に少ない付随項目がつながるイラスト

条文のロとハは、それぞれの設備が第十二条第一項第四号のどこを借りるかを定めています。
借りる範囲は、蓄電池設備のほうがずっと広いです。

【消防法施行規則第二十四条第四号ロ・ハ】ロ　蓄電池設備は、第十二条第一項第四号イ（イ）から（ニ）まで及び（ヘ）、ハ（イ）から（ニ）まで並びにホの規定の例によることとし（略）。ハ　非常電源専用受電設備は、第十二条第一項第四号イ及びホの規定の例によること。

非常電源専用受電設備が借りるのは設置場所と配線の二項目だけです。
蓄電池設備は第十二条第一項第四号のイ（設置場所）だけでなくハ（蓄電池設備自体の構造）とホ（配線）まで借りており、蓄電池設備自身の構造基準を持っています。
一方、非常電源専用受電設備が借りるのはイとホの二項目だけで、ロ（自家発電設備の基準）やハ（蓄電池設備の基準）にはそもそも触れません。
これは非常電源専用受電設備自体が電力会社の配線を専用の盤で受けるだけの設備で、自家発電や蓄電の仕組みを内蔵しないためです。
点検では、どちらの設備が使われているかによって確認すべき条文の範囲が変わることを覚えておくと役立ちます。

同じ第十二条を借りていても、範囲がこんなに違うとは知りませんでした。

借りる項目の数を見れば、どちらの設備か見分けられますよ。

蓄電池設備の容量十分間はなぜ屋内消火栓の三十分より短いのか

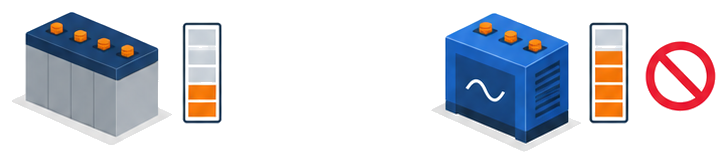

容量ゲージが短い蓄電池と直交変換装置付きの蓄電池に禁止マークを付けたイラストの対比

蓄電池設備には、屋内消火栓とは別に容量の基準があります。
条文のロの後半を見てみましょう。

【消防法施行規則第二十四条第四号ロ】（略）その容量は、自動火災報知設備を有効に十分間作動することができる容量以上であること。

容量は十分間で足ります。
屋内消火栓設備の非常電源（第十二条第一項第四号ロ（イ）＝自家発電設備の場合）が三十分間以上を求めるのに対し、自動火災報知設備は十分間で足ります。
自動火災報知設備は火災を感知して警報を出すことが役割で、消火のように長時間の連続作動を前提としていないためと考えられます。
もう一つ見落としやすいのが、条文のイにある「直交変換装置を有する蓄電池設備を除く」という限定です。交流に変換して出力するタイプの蓄電池は、自動火災報知設備の非常電源としては認められません。
点検では容量の長さだけでなく、蓄電池が直交変換装置を持たないタイプかどうかもあわせて確認してください。

十分間でいいというのは意外でした。
三十分は必要かと思っていました。

警報が役割の設備なので、消火設備ほど長くは求められないんです。

点検で非常電源の種類をどう確認すればよいのか

ここまでの内容を、点検の手順として整理します。
確認するのは非常電源の種類と、建物の規模の二点です。

【消防法施行規則第二十四条第四号】非常電源は、次に定めるところにより設けること。イ　延べ面積が千平方メートル以上の特定防火対象物に設ける自動火災報知設備の非常電源にあつては蓄電池設備（略）、その他の防火対象物に設ける自動火災報知設備の非常電源にあつては非常電源専用受電設備又は蓄電池設備によること。（略）

まず受信機の近くで非常電源の種類を確認します。
配電盤や電源盤の系統図で非常電源専用受電設備か蓄電池設備のどちらが使われているかを確認し、蓄電池であれば直交変換装置を持たないタイプかどうかもあわせて見ます。
次に建物の延べ面積と用途を確認し、特定防火対象物で千平方メートルを超えているのに非常電源専用受電設備のままになっていないかを確認します。
超えている場合は、設置時点の基準か、増築・用途変更による可能性があるため、所轄消防署に確認してください。
蓄電池設備の容量が十分間を確保できているかも、あわせて記録しておくと安心です。

まず系統図で電源の種類を確認するところから始めます。

それができれば、あとは延べ面積の表と照らし合わせるだけです。
次はよくある質問を見てみましょう。
